计算机体系结构 习题总结 第五章 5-11

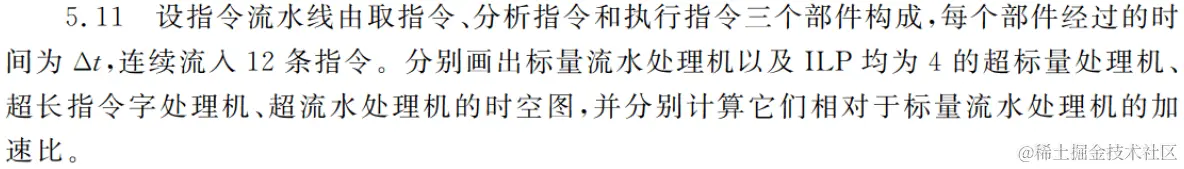

本题考察了几种多指令流出技术的概念。

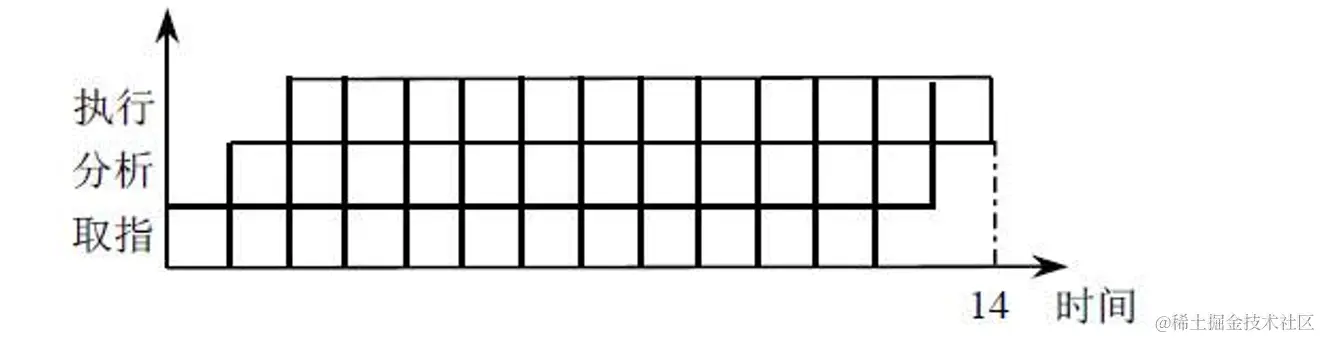

标量流水处理机的时空图：

执行完 12 条指令需要

超标量处理机在每个时钟周期流出的指令条数不固定，依代码的具体情况而定，不过有个上限。如果这个上限为 n ，就称这个处理器为 n - 流出，即 $\text{ILP} = 4$；

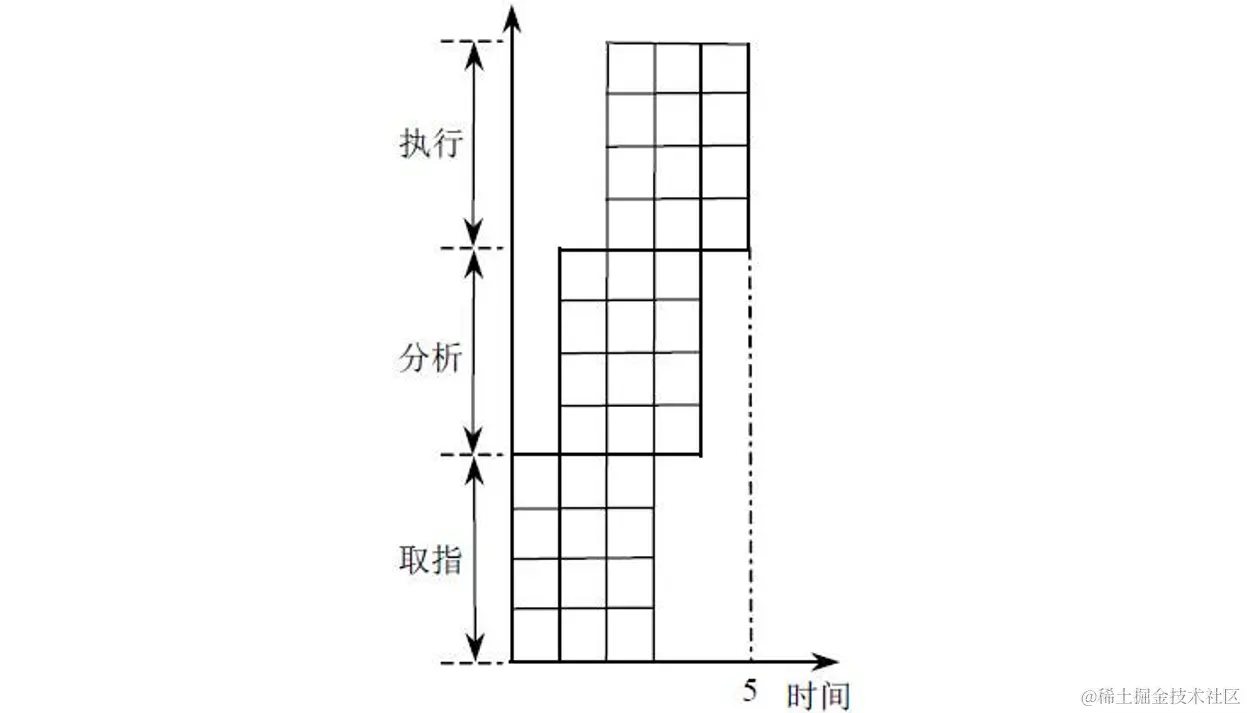

超标量处理机的时空图：

超标量流水处理机中，每一个时钟周期同时启动 4 条指令。执行完 12 条指令需要 $\text{T}_2＝5\Delta t$ ，相对于标量流水处理机的加速比为：

超长指令字处理机中，每 4 条指令组成一条长指令，共形成 3 条长指令。其时空图为：

执行完 12 条指令需 $\text{T}_3＝5\Delta t$ ，相对于标量流水处理机的加速比为：

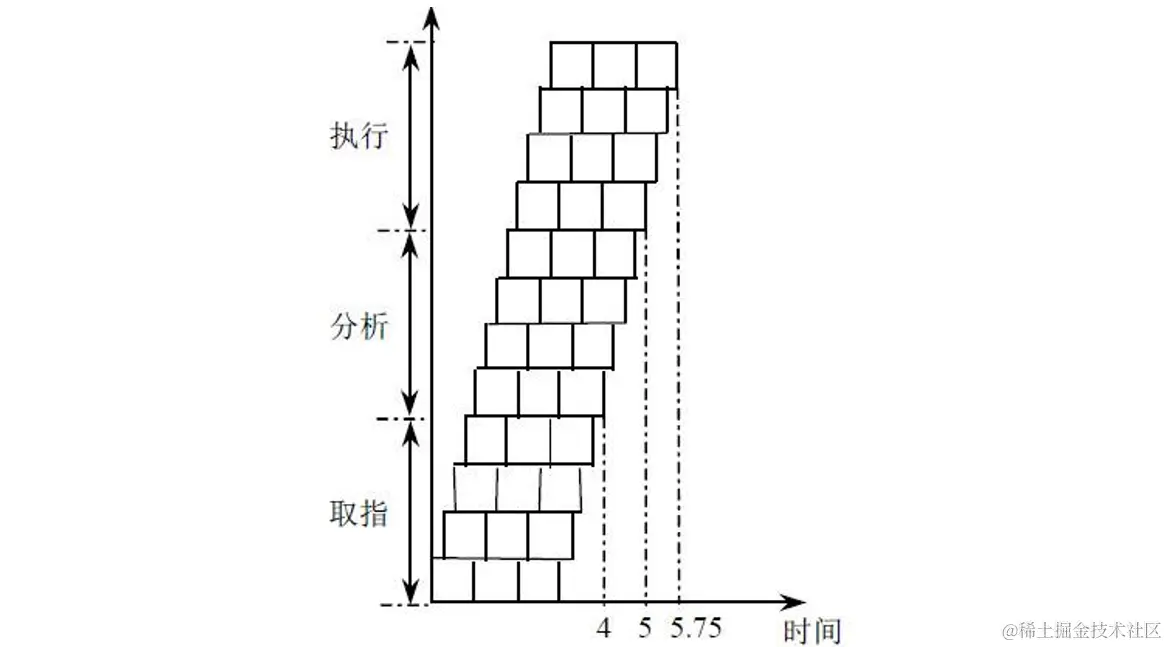

超流水处理机中，每 1/4 个时钟周期启动一条指令。其时空图为：

执行完 12 条指令需 $\text{T}_4＝5.75\Delta t$ ，相对于标量流水处理机的加速比为：
