Charles 数据抓包

2024-01-19 82 阅读4分钟

“抓包”通常指的是捕获网络通信中的数据包，是一种了解应用程序与服务器或其他服务之间的交互的方法，常用于调试网络请求、排查问题以及性能分析等。

常见的抓包工具有 Wireshark 和 Charles，这里我们使用 Charles 来演示具体的抓包过程。

1. Charles 的安装与配置

需要注意的是，Charles 是基于 Java 开发的，它的运行同样依赖于 jdk 环境，因此在进行下面的安装教程之前，要在电脑上先安装 jdk。

1.1 安装教程

访问 www.charlesproxy.com/download 下载对应系统的安装包。

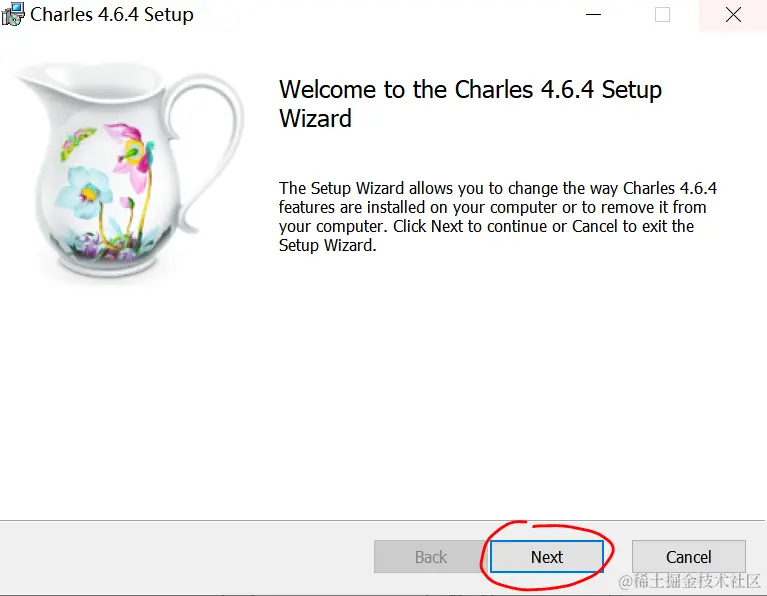

以 windows 为例，打开名为 charles-proxy-4.6.2-win64.msi 的文件，点击 Next。

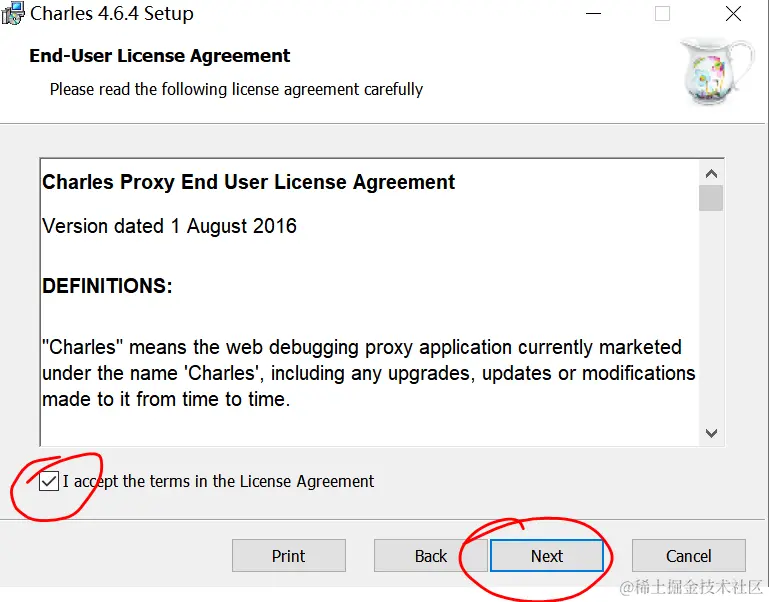

先打勾安装窗口左下方的I accept ...，然后点击 Next。

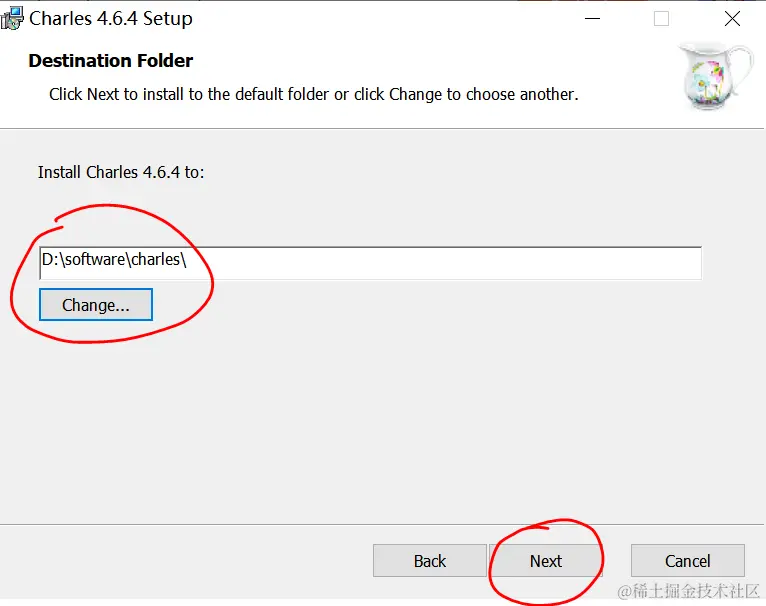

安装路径可以自定义或选择默认的，确定安装路径后，点击 Next。
直到 Install 安装完成后，点击 Finish 退出安装向导。
找到并打开 Charles，点击 Help -> Register Charles 后输入以下信息完成注册。

Charles-Help-Register Charles:
Registered Name: https://zhile.io
License Key: 48891cf209c6d32bf4

1.2 常规配置

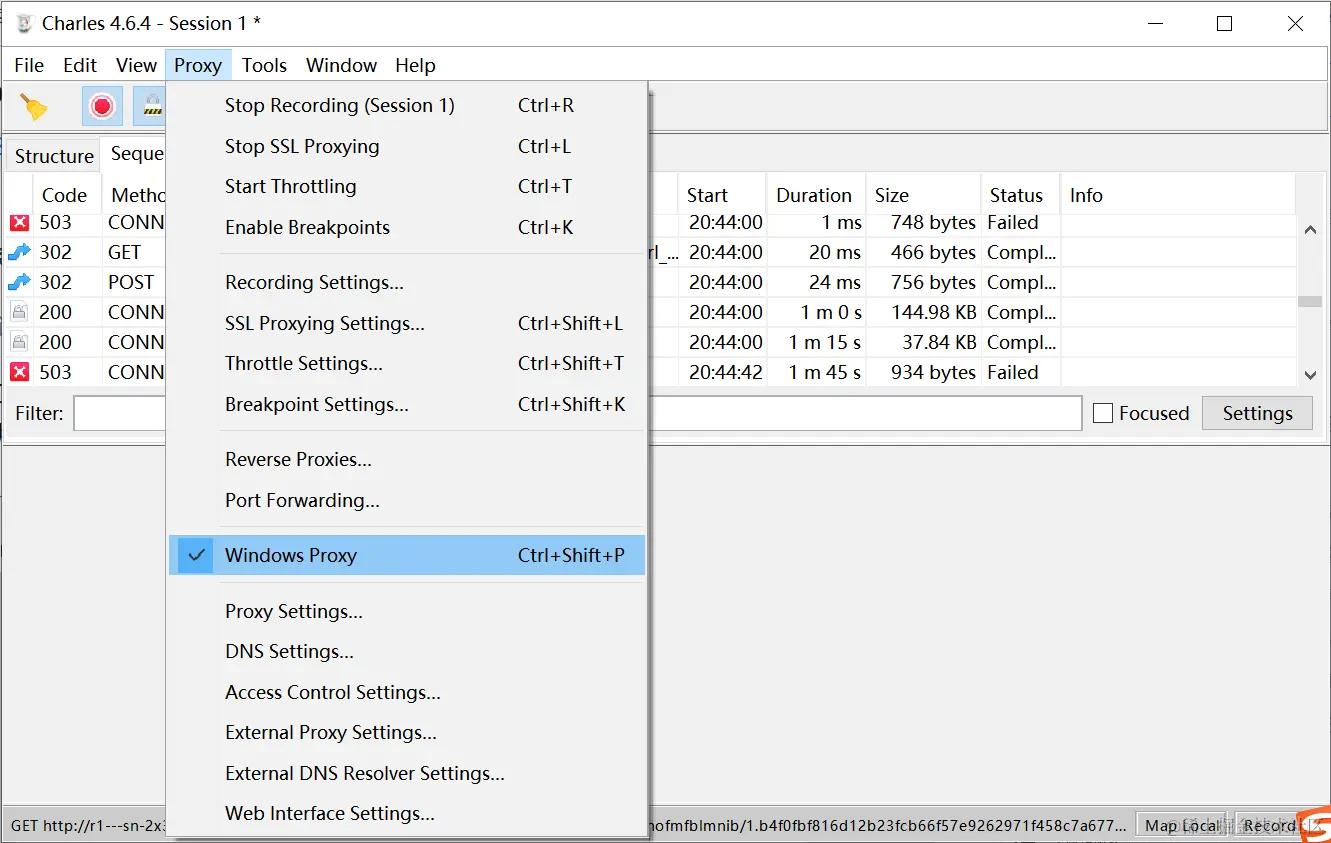

Charles 的工作原理是通过将自己设置成系统的网络访问代理服务器，使得所有的网络访问请求都通过它来完成，从而实现了网络封包的截取和分析。因为我们需要勾选 Windows-Proxy，然后测试是否代理到本地。

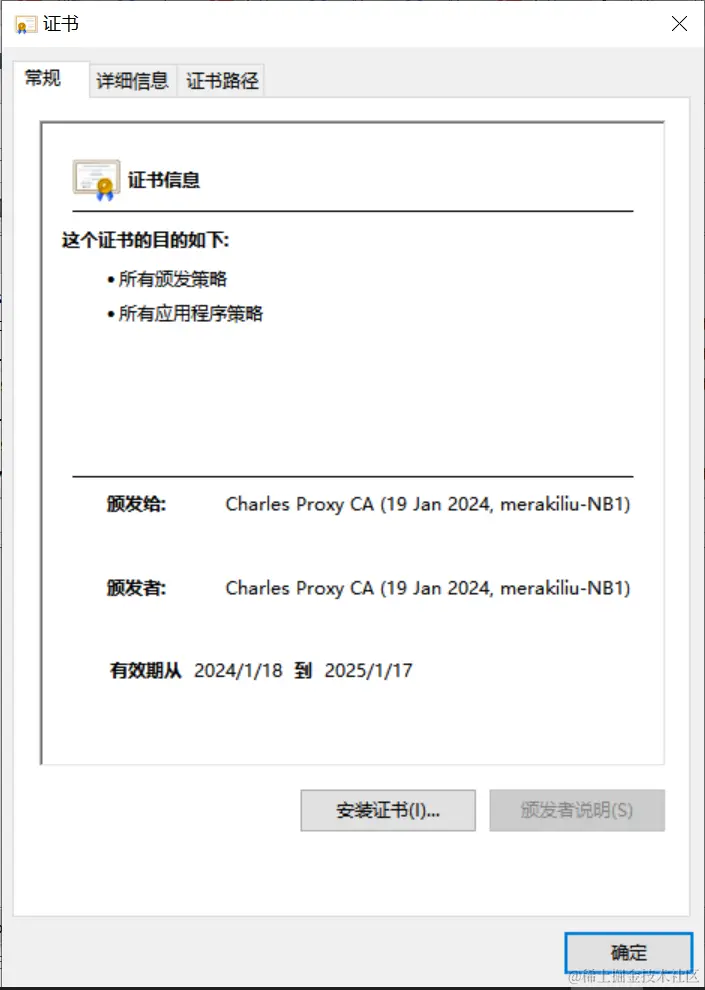

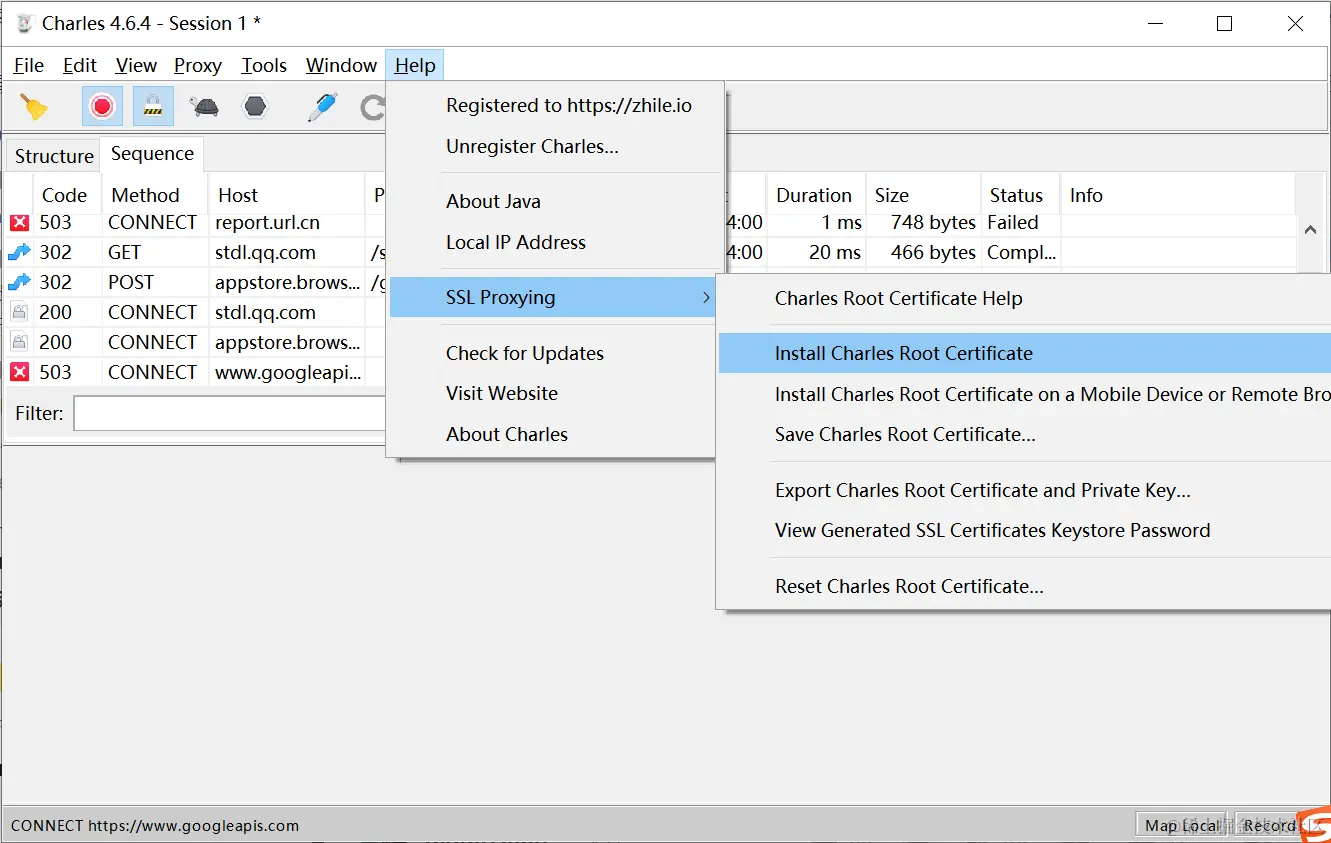

安装 ssl 证书。

2. Charles 抓包过程

curl是常用的命令行工具，用来请求 Web 服务器，它的命令行参数多达几十种。

在数据抓包前，我们需要先启动 Charles，然后使用 curl 复制某个请求的代码，通常是从浏览器的开发者工具中获取。以下是一般步骤：

打开浏览器开发者工具：
- 在大多数现代浏览器中，你可以按下 F12 或右键点击页面并选择 "检查"来打开开发者工具。

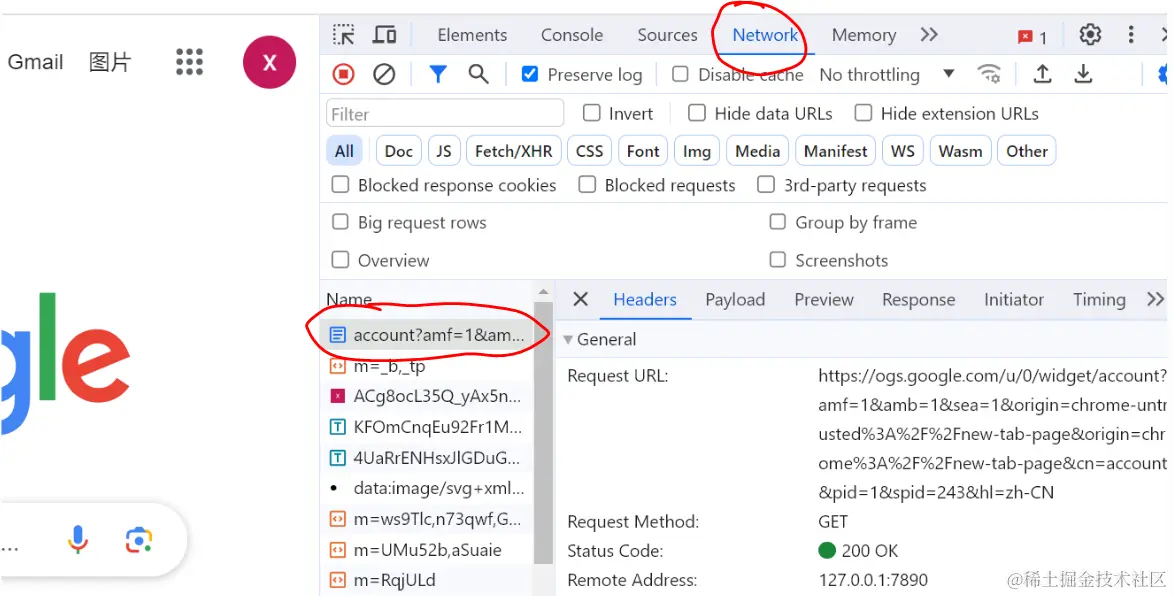

导航到 Network 标签页：
- 在开发者工具中，切换到 "Network" 标签页。这里记录了页面加载期间的网络请求。
触发你关注的请求：
- 在浏览器中执行你关注的操作，触发相应的请求。例如点击按钮、刷新页面等。
查找请求：
- 在 "Network" 标签页中，找到你想要复制的请求。可以使用筛选器或手动查看请求列表。
右键点击请求：

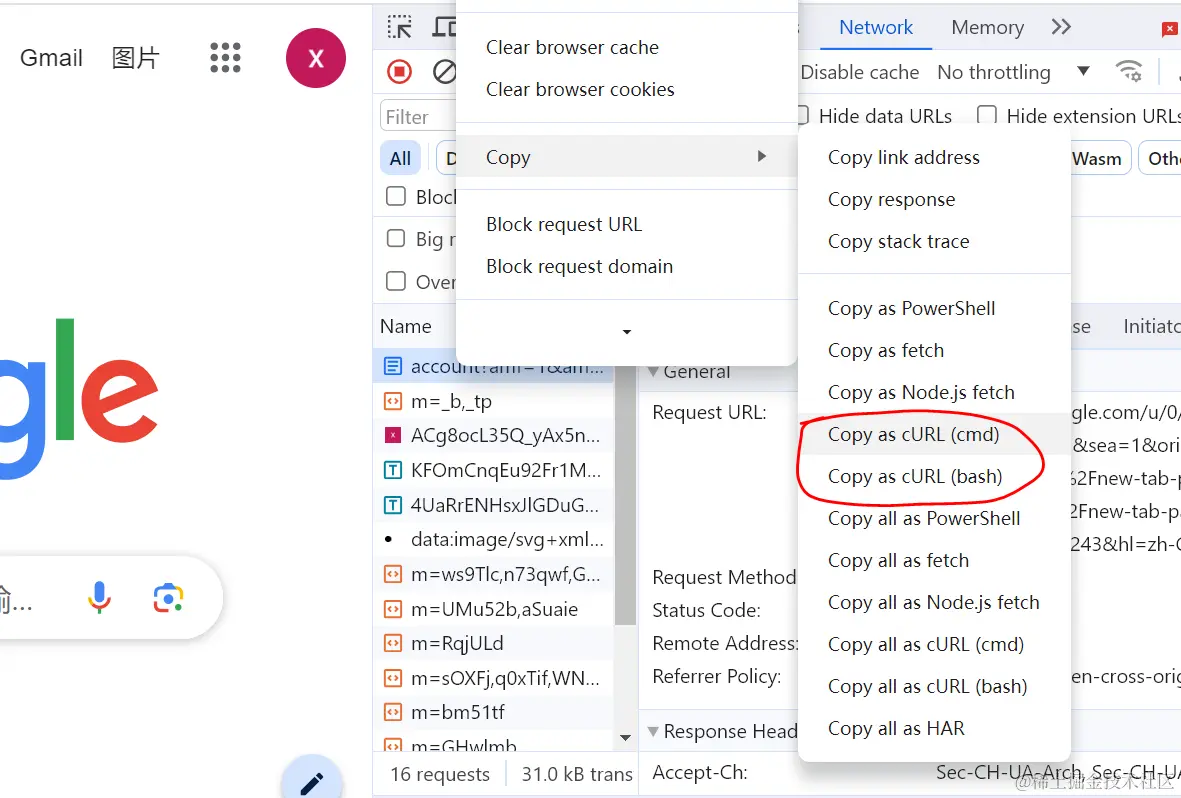

- 在请求列表中，右键点击你关注的请求，然后选择适用于 Unix/Linux 系统的 copy as cURL(bash) 或适用于 Windows 系统的 copy as cURL(cmd)。
粘贴 curl 命令：
- 回到终端或命令行窗口，粘贴刚刚复制的内容执行即可。通常，这将是一个以 curl 开头的命令，类似于：

curl 'https://example.com/api' -H 'User-Agent: Mozilla/5.0' ...

查看 Charles 面板获取抓包详情

3. Charles 面板功能简易讲解

3.1 面板解释

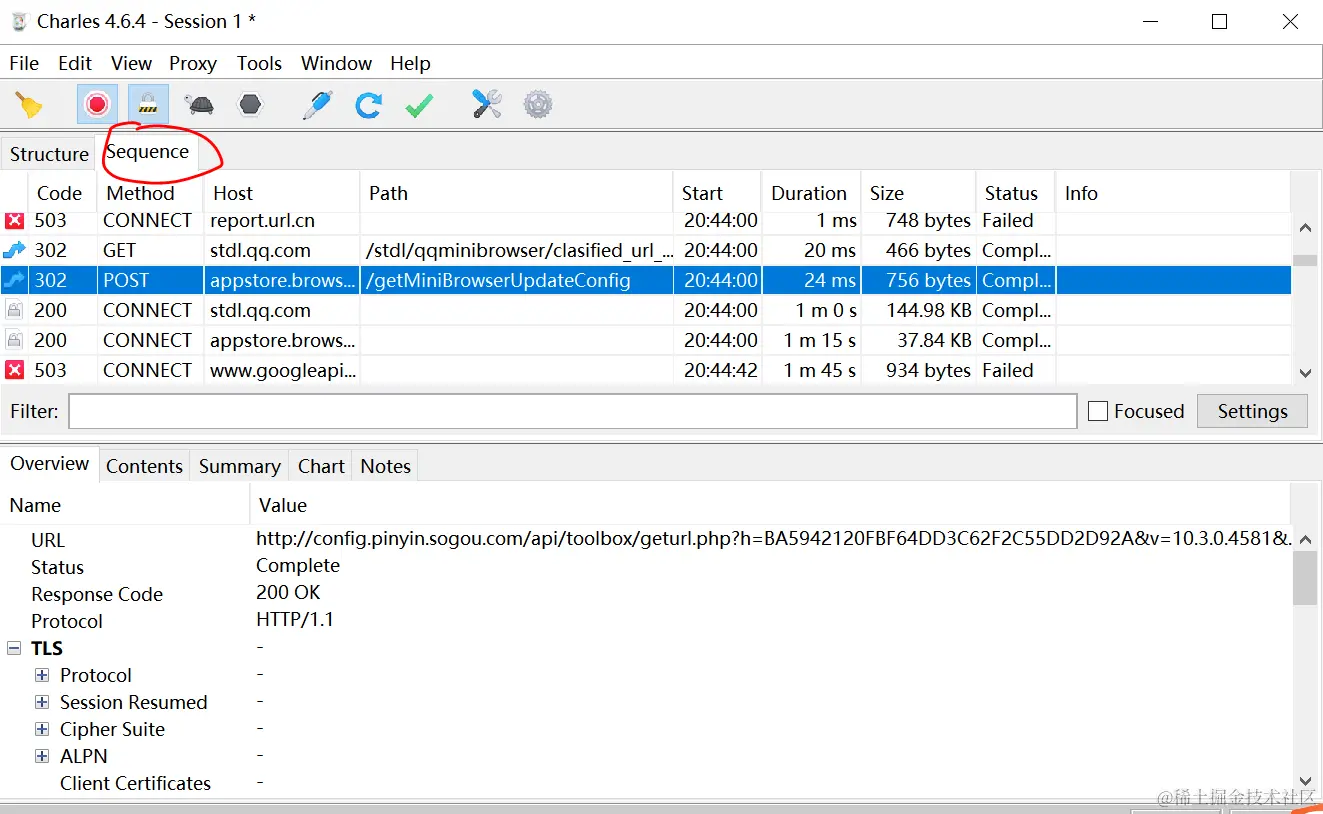

Charles 提供两种查看封包的视图 Structure 和 Sequence。

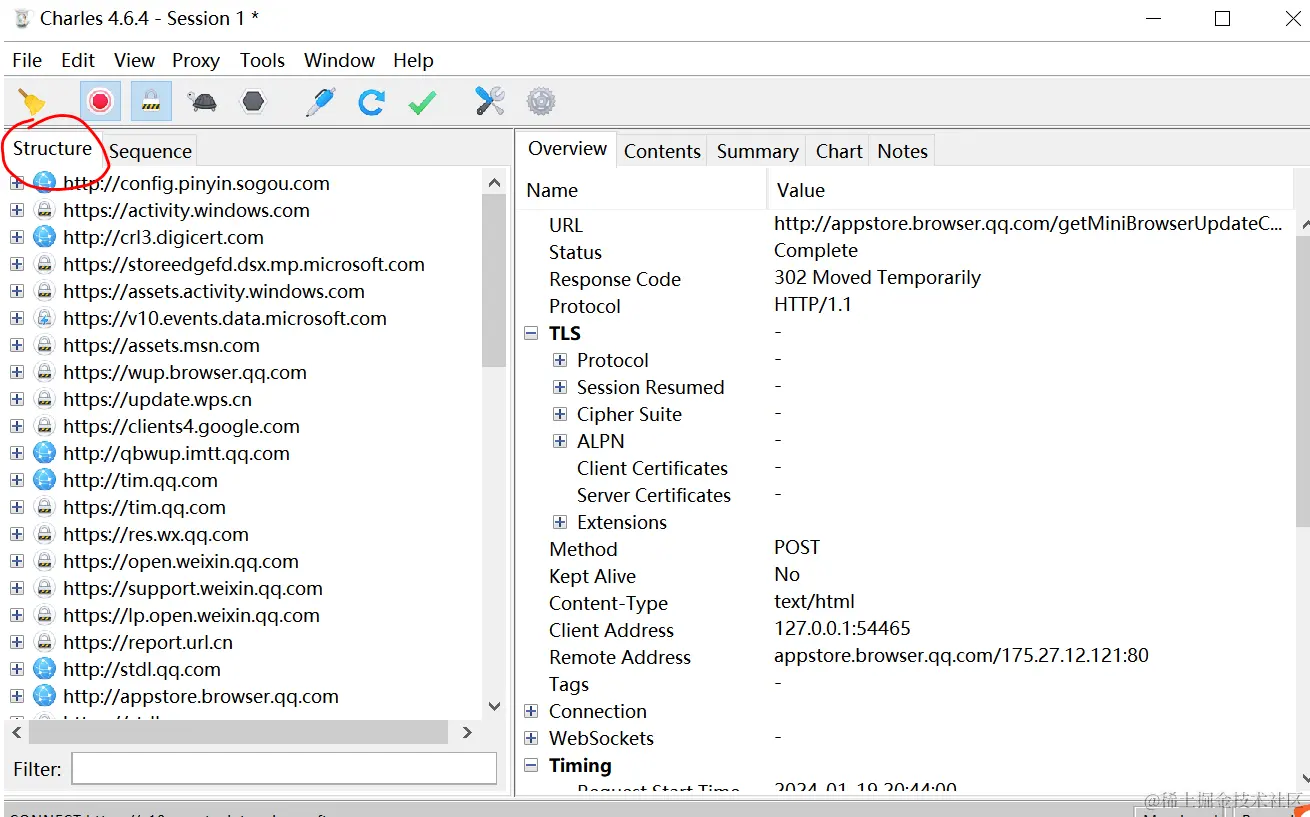

（1）Structure 视图呈树状结构显示，它将网络请求按访问的域名分类。

（2）Sequence 视图呈水平结构显示，它将网络请求按访问的时间排序。

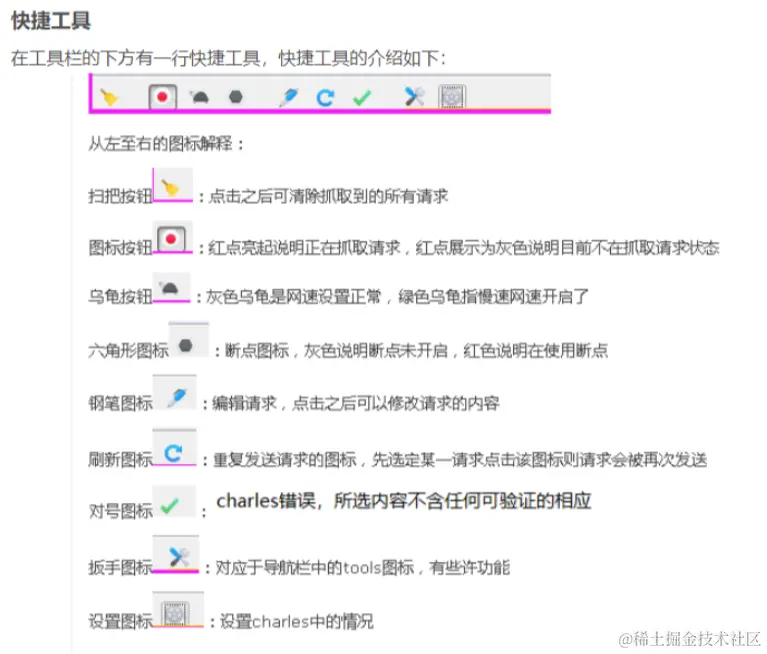

快捷工具栏功能说明

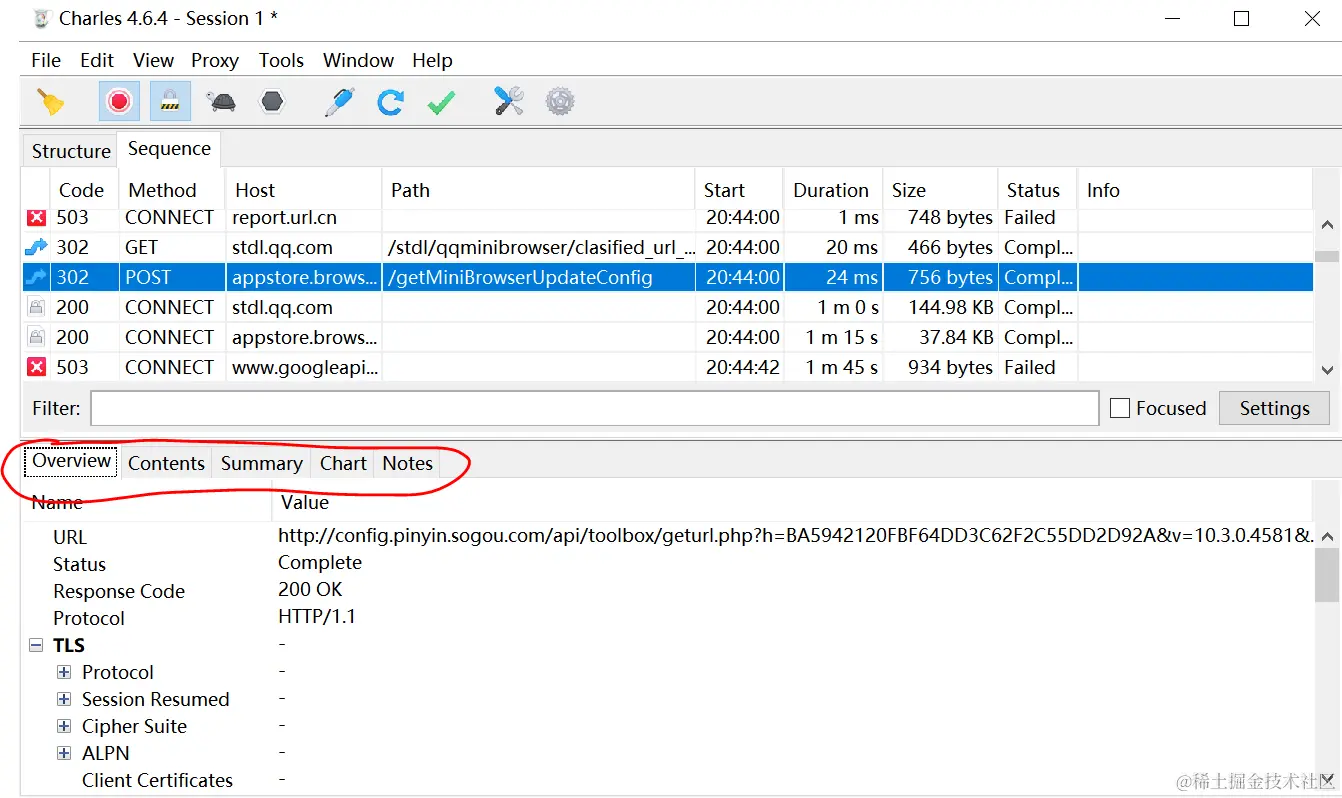

3.2 字段解释

Overview：查看这次请求的详细内容，例如耗时详细列出了请求开始时间、结束时间，响应开始时间、结束时间，总耗时、DNS 耗时、网络延时等。

参数解释（主要是状态响应，请求，协议，连接，时间，字节数）
Contents：主要显示具体的数据报文。
Summary：查看发送数据的一些简要信息（主机，状态码，数据的类型，header 和 body 大小，加载时间，总时间）。
Chart：Summary 中简要信息以图表形式展示。
Notes：备注，方便记录一些接口的信息，在 Overview 视图上可以看到备注信息。
