ZIF座子

供应商提供的一般ZIF座子 最大 的pitch（PH）间距也就只做到1.00mm，条形座子（一般是卧式），使用FFC/FPC排线连接，也称FPC连接器。

FFC与FPC连接器的常用类型和区分

FFC线

FFC连接器是属于柔性扁平电缆连接器。由一种PET绝缘材料和极薄的镀锡扁平铜线为主料，再通过高科技自动化设备生产线压合而成的新型数据线缆。具有柔软、随意折叠弯曲、厚度薄、体积小、连接简单、拆卸方便、易解决电磁屏蔽（EMI） 等优良特性。

应用： 目前广泛运用于各种打印机打印头与主板之间的连接。绘图仪、扫描仪、复印机、音响、液晶电器、传真机、各种影碟机等产品的信号传输及板板连接。在现代电器设备中，几乎无处不在。

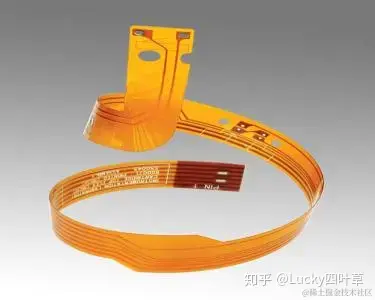

FPC线

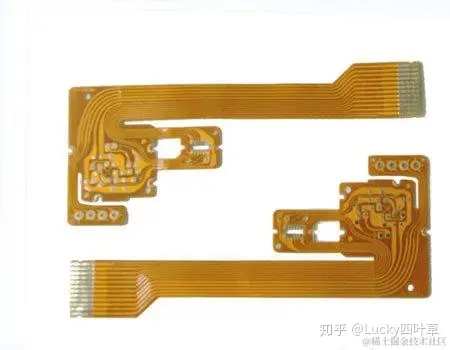

FFC的“兄弟”FPC又称为柔性印刷电路板。通俗点说就是用软性材料（可以折叠、弯曲的材料）做成的PCB。FPC连接器常用于LCD显示屏到驱动电路PCB板的连接。

应用： FPC连接器主要应用于各种数码通讯产品、便携式电子产品、电脑周边设备、测量仪器、汽车电子等领域，如手机、数码相机、笔记本电脑、MID、MP3\4\5、掌上游戏机、音响系统等。

FFC/FPC常用类型

• FFC连接器常用的有7种类型：

  1. 两端连接且补强板粘贴在绝缘胶纸上。
  2. 补强板交叉直接粘贴在绝缘胶纸上。
  3. 两端补强板直接粘贴在导体上。
  4. 两端补强板交叉直接粘贴在导体上。
  5. 一端补强板贴在绝缘胶纸上，另一端直接焊锡。
  6. 端补强板贴在绝缘胶纸上，另一端直接焊锡。
  7. 两端直接焊锡。

• FPC连接器则是以0.5mm pitch产品形式为主，0.3mm pitch产品辅。

FFC/FPC两者区别

FFC是柔性扁平电缆连接器，而FPC则是柔性印刷电路板。

• 两者的形成路线不同。
  • FFC是用上下两层绝缘箔膜中间夹上扁平铜箔，成品较简单，厚度较厚。
  • FPC是用化学蚀刻的方式把FCCL(柔性覆铜箔)处理得到，线路走型不同单面双面以及多层结构的柔性线路板。
• 从两者的工艺和设计来说，FFC的成本低于FPC，所以大多数企业采用的也是FFC类型的连接器。

连接器针座

pitch（PH）间距，针座（立式/卧式），使用普通线缆连接。

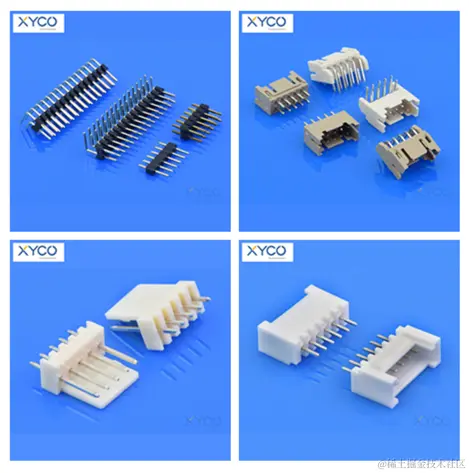

连接器 针座 行业内也称为底座（header） 和 WAFER，是一种安装在印制电路板上的连接器，且需要与电路引脚焊接在一起。

常见的连接器针座有：无罩底座（例如：排针结构）、有罩底座（常见的 wafer 类型）、摩擦锁扣类型。
