（接上篇）

部署 KubeEdge

在Kubernetes已经安装成功的基础上安装KubeEdge1.1.0，使用Kubernetes的master节点作为其云控制节点。

（1）安装Cloud部分

1）修改Kubernetes master节点配置。

cloud端是KubeEdge中与kube-apiserver交互的组件，在该教程中cloud端与kube-apiserver交互使用的是非安全端口，需要在Kubernetes master节点上做如下修改：

#vi /etc/Kubernetes/manifests/kube-apiserver.yaml

--insecure-port=8080
--insecure-bind-address=0.0.0.0

2）下载安装包。

可以通过两种方式下载安装包：通过curl直接下载；在KubeEdge的release仓库中下载。

第一种方式：通过curl直接下载。

VERSION="v1.0.0"

OS="linux"

ARCH="amd64"

curl -L "GitHub.com/KubeEdge/Ku…" --output KubeEdge- ${VERSION}-$ {OS}- ${ARCH}.tar.gz && tar -xf KubeEdge-$ {VERSION}- ${OS}-$ {ARCH}.tar.gz -C /etc

注意：通过curl直接下载，由于网速问题一般需要时间比较久，失败的可能较大。

第二种方式：在KubeEdge的release仓库中下载。

进入KubeEdge的GitHub仓库中的KubeEdge v1.0.0 release，下载KubeEdge-v1.0.0-linux-amd64.tar.gz，将下载的安装包上传到Kubernetes master节点的/root目录下，进行如下操作：

#tar -zxvf KubeEdge-v1.0.0-linux-amd64.tar.gz

mv KubeEdge-v1.0.0-linux-amd64 /etc/KubeEdge

3）在Kubernetes master节点生成证书。

生成的证书用来在KubeEdge的edge与cloud端加密通信。证书生成命令如下：

#wget -L raw.GitHubusercontent.com/KubeEdge/Ku…

#chmod +x certgen.sh bash -x ./certgen.sh genCertAndKey edge

注意：上述步骤执行成功之后，会在/etc/KubeEdge下生成ca和certs两个目录。

4）创建device model 和 device CRDs。

在Kubernetes master节点上创建KubeEdge所需的device model和device CRD。创建步骤如下：

#wget -L raw.GitHubusercontent.com/KubeEdge/Ku…

#chmod +x devices_v1alpha1_devicemodel.yaml

#kubectl create -f devices_v1alpha1_devicemodel.yaml

#wget -L raw.GitHubusercontent.com/KubeEdge/Ku…

#chmod +x devices_v1alpha1_device.yaml

#kubectl create -f devices_v1alpha1_device.yaml

5）运行cloud端。

在Kubernetes master节点上运行KubeEdge的cloud端，命令如下：

#cd /etc/KubeEdge/cloud

#./CloudCore

注意：本节为了方便查看进程输出采用了前台驻留进程的方式，除了上述方式外，还可以通过systemd来查看。

（2）安装Edge部分

edge端是KubeEdge运行在边缘设备上的部分，在edge端运行之前需要安装合适的容器运行时，包括docker、containerd和cri-o。本节采用的容器运行时是docker，具体安装步骤可以参考“ 部署docker”小节。

1）准备edge端安装包。

因为证书问题，可以将Kubernetes master节点上的/etc/KubeEdge直接复制到edge节点的/etc下，命令如下：

#scp -r /etc/KubeEdge root@{ edge节点ip }:/etc

2）在Kubernetes master节点上创建edge节点的node资源对象，命令如下：

vi node.json

{

"kind": "Node",

"apiVersion": "v1",

"metadata": {

"name": "edge-node",

"labels": {

"name": "edge-node",

"node-role.Kubernetes.io/edge": ""

}

kubectl create -f node.json

3）修改edge部分的配置.

修改两部分内容：edge端连接cloud端的ip；edge端的name与在Kubernetes master上创建的node相对应。

● edge端连接cloud端的IP

edgehub.websocket.url：IP修改成Kubernetes master IP端口不变。

edgehub.quic.url：IP修改成Kubernetes master IP端口不变。

● edge端的name与在Kubernetes master上创建的node相对应。

controller:node-id与在Kubernetes master上创建的node的name保持一致。edged:hostname-override与在Kubernetes master上创建的node的name保持一致。

4）运行edge端，命令如下：

#cd /etc/KubeEdge/edge

#./EdgeCore

注意：本节为了方便查看进程输出采用了前台驻留进程的方式，除了上述方式外，还可以通过systemd来查看。

（3）验证KubeEdge是否正常运行。

KubeEdge部署成功后，在Kubernetes master节点通过kubectl工具查看其运行状态，具体如图1-15所示。

图1-15集群节点运行状态

5.部署 E dgeX Foundry

EdgeX Foundry是一套可以用KubeEdge部署到边缘上的IoT SaaS平台。它可以采集、存储IoT设备的数据并将其导出到云数据中心，同时通过向终端设备下发指令对终端设备进行控制。

(1)准备镜像

本节以容器的形式部署EdgeX Foundry，需要在KubeEdge管理的边缘计算节点上准备edgex-ui-go、edgex-vault、edgex-mongo、support-scheduler-go、support-notifications-go、support-logging-go、core-command-go、core-metadata-go、core-data-go、export-distro-go、export-client-go、edgex-vault-worker-go、edgex-vault和edgex-volume共14个镜像。

有两种方法获取这些镜像：

1）直接在dockerhub上下载这些镜像；

2）根据EdgeX Foundry源码仓库中的Makefile文件构建这些镜像。

（2）准备部署EdgeXFdoundry组件所需的yaml文件

需要在前面部署的Kubernetes的master节点上准备与每个镜像对应的yaml文件对其进行部署。绝大多数镜像需要通过deployment进行部署,个别镜像需要Job进行部署，有些镜像还需要service对外暴露服务，这些yaml文件没有固定的标准。目前，EdgeX Foundry官方还没有提供相关yaml文件，建议根据具体场景进行编写。

（3）通过yaml文件部署EdgeX Foundry。

至此，我们已经拥有了Kubernetes的master节点，并将master节点作为云端控制节点，KubeEdge管理的节点作为边缘计算节点的云、边协同的集群。同时，在KubeEdge管理的节点上准备好了部署EdgeX Foundry所需的镜像，在Kubernetes的master节点上准备好了运行EdgeX Foundry镜像所需的yaml文件。接下来，只需在Kubernetes的master节点上通过kubectl命令创建yaml文件中描述的资源对象即可，具体命令如下：

#kubectl create -f {文件名}.yaml

yaml文件中描述的资源对象都创建好，意味着EdgeX Foundry的部署结束。至于，EdgeX Foundry是否部署成功，可以通过如下命令进行验证：

#kubectl get pods –all-namespace

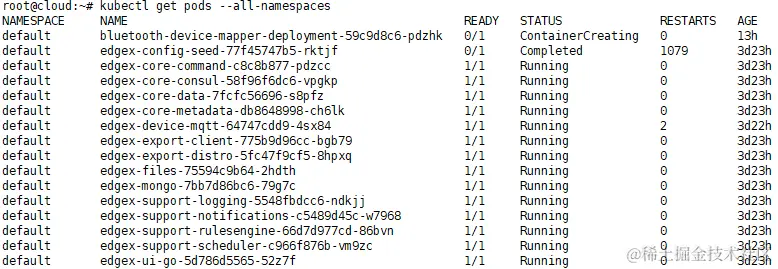

从图1-16可知，部署的EdgeX Foundry相关组件都已正常运行。
