Xstate简介

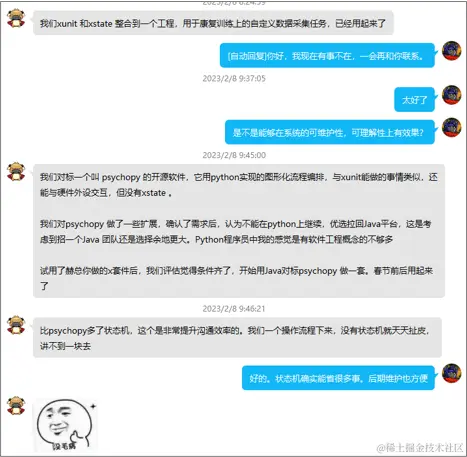

Xstate是一个轻量级状态机工具，能在IDE里可视化创建状态机模型。根据大量的实际反馈，使用状态机能立竿见影的减少扯皮，非常有用：
Xstate同时支持IDEA和Eclipse，本文将以IDEA为例介绍该工具的安装和使用。
安装插件

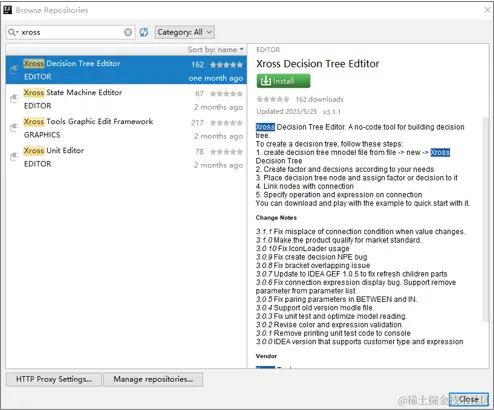

在IDEA里面通过File->Settings->Plugins->Brows Repository打开插件仓库界面。 输入xross可以看到X-Series系列插件。选择Xross State Machine Editor进行安装，重启IDEA即可。
创建模型

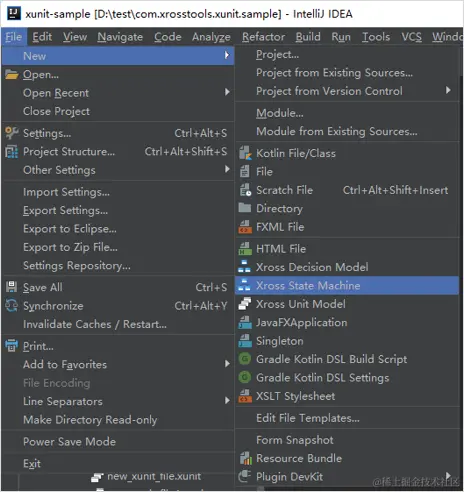

通过File->New->Xross State Machine打开对话框，输入模型名称后将在resources目录创建文件。
创建状态机

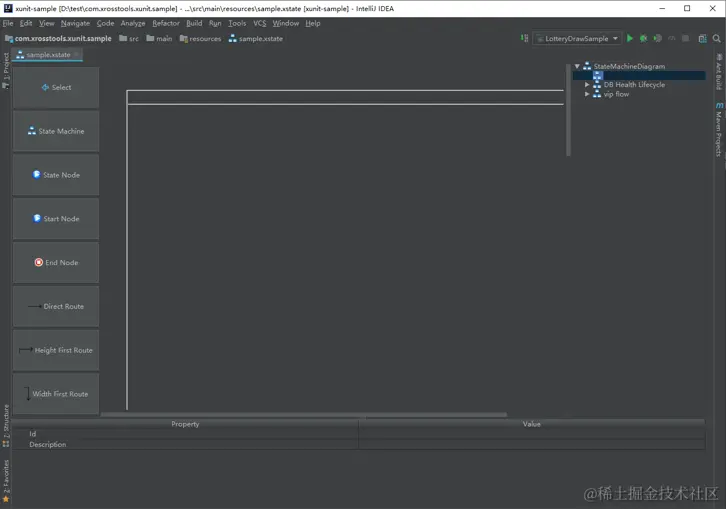

一个状态机模型文件可以包含多个状态机。要创建状态机，在左侧工具栏点击State Machine按钮，再点击主窗口空白处。在下方的属性窗口为该状态机设置ID。
创建节点
状态节点一共有三种类型：开始状态，结束状态和普通状态。点击左侧工具栏的Start Node，End Node和State Node分别进行创建。将中间的普通状态ID设为“S1”。开始和结束节点不用设置。
创建事件

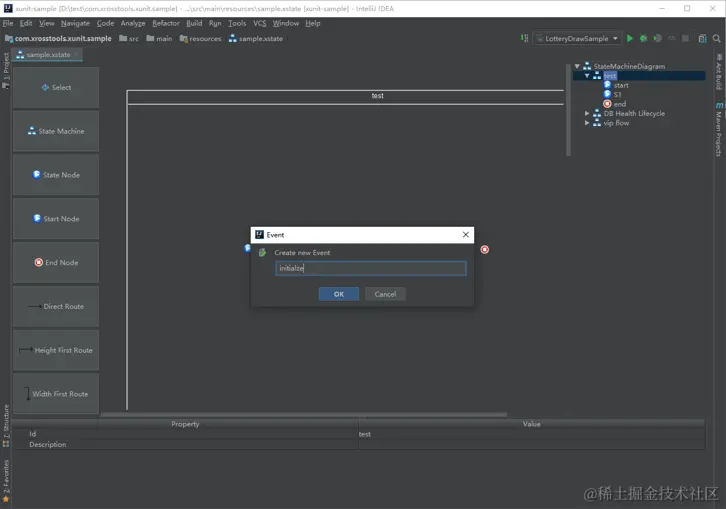

右键点击状态机空白处，选择Create New Event，在对话框中输入状态机能接收的事件名称“initialize”。同样再创建一个“shutdown”事件。
创建连线
状态之间的关联称为状态变迁。点击工具栏中Direct Route按钮，再依次点击相关节点来创建。其他两种Route是转角显示风格，功能上没区别，主要用于避免视觉上的重叠
关联事件

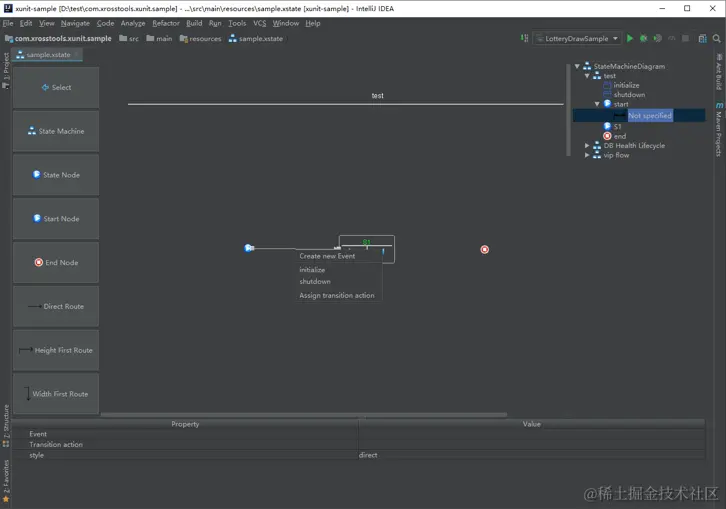

右键选择状态变迁后，在上下文菜单中选择触发变迁的事件。

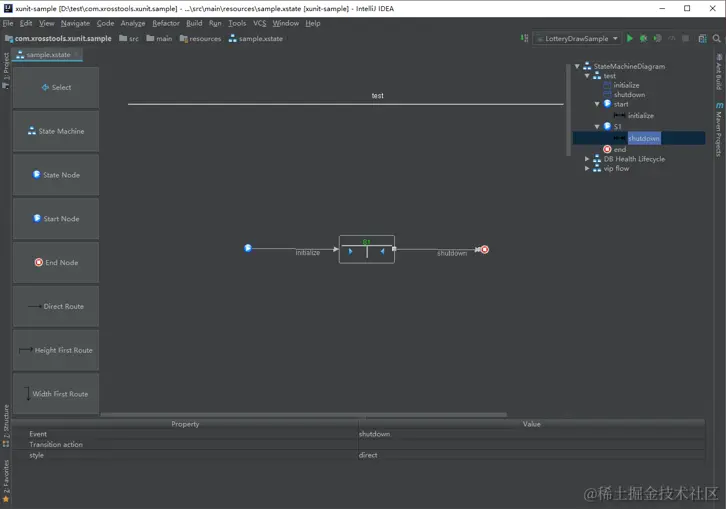

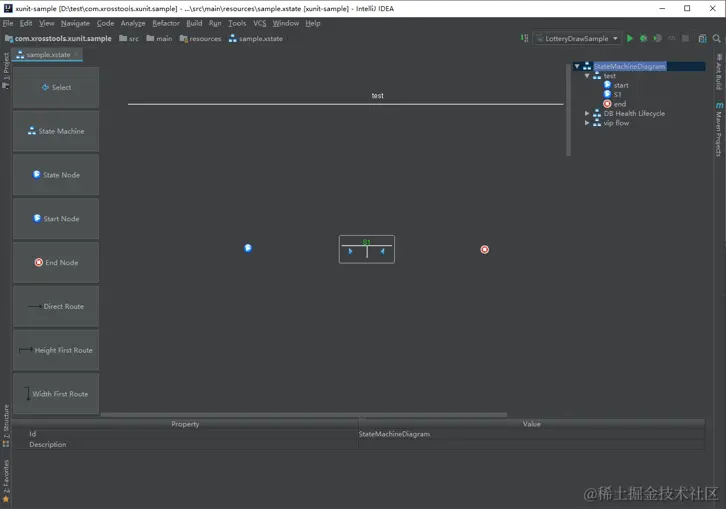

最终效果如下。
调试模型
创建状态机模型的目的不只是为了沟通，而是要在应用中使用。按下面的方式引入状态机引擎依赖：
<dependency>
<groupId>com.xrosstools</groupId>
<artifactId>xstate</artifactId>
<version>1.1.1</version>
</dependency>
xstate已经发布到Maven中央仓库，可以随时下载。

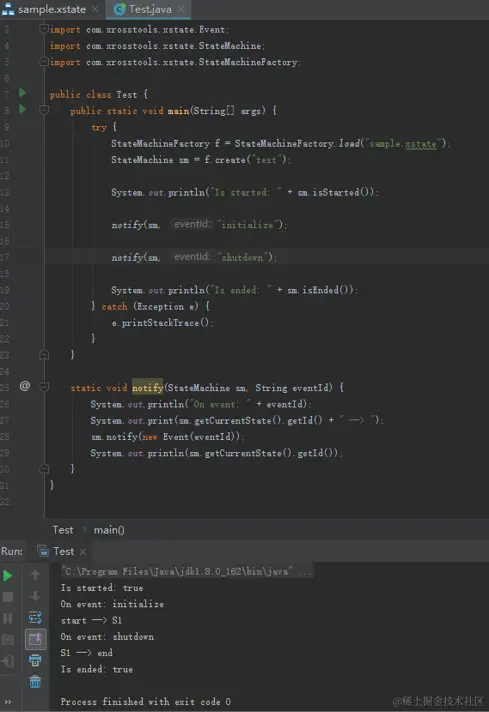

调用代码
可以看到调用后的输出符合预期。
到此为止，除了最终的调用代码外，我们并不需要额外定义什么类型或定制什么逻辑。整个使用过程非常简单直接。
Xstate优点

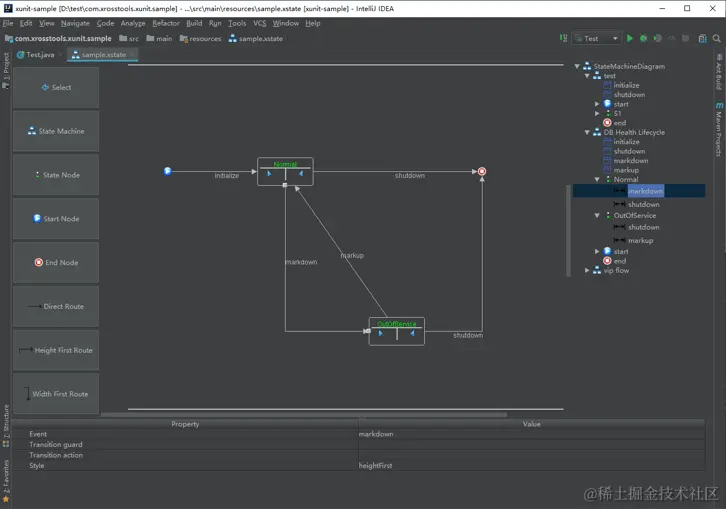

用xstate画状态图比自己手撸代码快多了，方便起来也非常沟通。其实对于稍微复杂一点的模型，用代码表示已经很困难了。比如下面的状态机节点数量仅比我们的例子多一个，但关联关系翻了2倍多，如果用代码表示，可以想象编写和维护难度。
此外，模型文件可以和应用打包在一起，模型调用不依赖数据库或第三方服务，非常轻量级，维护起来相当容易。
高级功能简介
除了基本的状态处理外，Xstate有以下高级功能：
- 状态变迁触发器，在变迁时调用业务逻辑
- 变迁的条件检查，避免在不满足特定条件的时候触发变迁
- 状态机子图引用，抽象公共状态机，简化整体模型
- 状态重置与恢复，将状态机实例置于指定状态，不用从头开始遍历，避免重复创建实例
这些功能在样例代码中都可以找到对应案例。
参考资料
Xstate是面向后端研发的开源低代码框架X-Series的一部分，其他两个是用于系统构建的xunit和决策判断的xdecision，关于这三个工具的定位和简介可以看：
我特别推荐后端研发看一下还在Show me the code？试试xUnit吧！，我肯定这一定能是你梦寐以求的工具。
这三个工具都已经有很多下载和落地案例，有任何建议和问题都可以反馈到在线QQ技术支持群：
关于xstate欢迎大家在评论区留言讨论。
