【Android JNI】我的第一次PLT-HOOK尝试我也第一次学这个鬼东西了解PLT、GOT 在ELF文件中，PL

好！我学！

了解PLT、GOT

在ELF文件中，PLT是用于管理外部函数调用的表，它在程序启动时并不知道每个动态链接函数的确切内存地址，而是在第一次调用时通过GOT表来进行解析。GOT表中存储了这些函数的实际内存地址。当函数被调用时，它会先跳转到PLT中的一个入口，该入口会进一步跳转到GOT中的对应项，然后才会跳转到实际的函数地址。

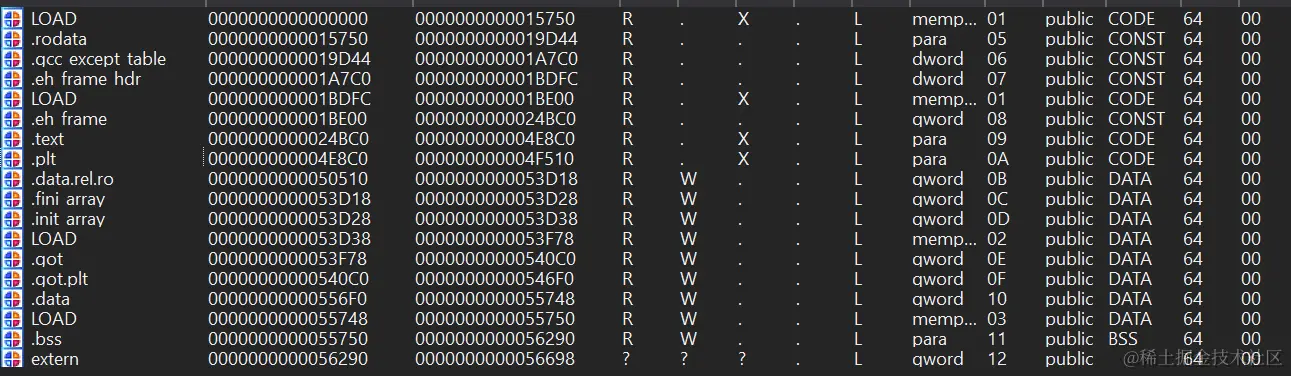

首先，通过IDA打开文件一个SO文件，查看他的段视图（视图->打开子视图->段）

首先我们需要了解他们都是干什么的：

在ELF文件中，“段”（Segment）和“节”（Section）是两个基本的概念。它们都是文件的不同部分，但它们的目的和用法有所不同。

段（Segment）

段是ELF文件在内存中的映射，它们是为了程序的执行而设计的。一个段可以包含多个节，它定义了一系列连续的内存区域，以及如何将这些区域加载到内存中。段通常与内存管理和程序执行直接相关。例如，一个可执行的段会被加载到内存中并被标记为可执行，而数据段则可能被标记为可读写。

ELF文件中的段信息是通过程序头表（Program Header Table）来描述的。这个表列出了所有的段，以及它们在文件中的位置、在内存中的位置、它们的大小和它们应该如何被处理。

为什么要分段

分段的主要原因是为了内存管理的效率和权限控制。不同的段可以有不同的读、写、执行权限，这有助于操作系统提供内存保护，防止程序的数据段被执行或程序的代码段被修改。

段的类型和作用

LOAD: 这是一个通用的段类型，表示这部分内容需要被加载到内存中。通常，至少有两个LOAD段，一个是只读的（通常包含代码），另一个是可读写的（通常包含数据）。
rodata（只读数据） : 存储程序的只读数据，比如字符串常量和其他常量数据。
gcc_except_table: GCC编译器用来存储异常处理表的地方，这是C++异常处理机制的一部分。
eh_frame_hdr: 存储异常处理帧的头信息，用于快速搜索异常处理帧。
eh_frame: 存储异常处理帧的信息，用于在程序抛出异常时，恢复栈的状态。
text: 存储程序的机器代码，即实际执行的指令。
PLT（Procedure Linkage Table） : 用于动态链接，存储程序调用动态链接库函数时的跳转指令。
data_rel_ro（只读数据，可重定位） : 存储初始化的只读数据，这些数据可能在程序启动时被动态链接器修改。
fini_array 和 init_array: 存储构造函数和析构函数的函数指针数组，分别在程序启动和退出时调用。
got（Global Offset Table） : 用于动态链接，存储全局变量和静态变量的地址。
got plt: 与PLT一起使用，用于动态链接，存储动态链接库函数的地址。
data: 存储已初始化的全局变量和静态变量。
bss: 存储未初始化的全局变量和静态变量。在文件中不占用空间，但在内存中需要分配空间。
extern: 这不是标准的ELF段名，它可能是特定编译器或链接器定义的，用于存储外部引用的符号。

这些段的信息（起始地址、结束地址、大小等）保存在ELF文件的节头表（Section Header Table）和程序头表中。节头表描述了文件中所有的节，程序头表描述了如何将这些节映射到内存中的段。通常，程序头表用于执行时的内存映射，而节头表则用于链接和调试。

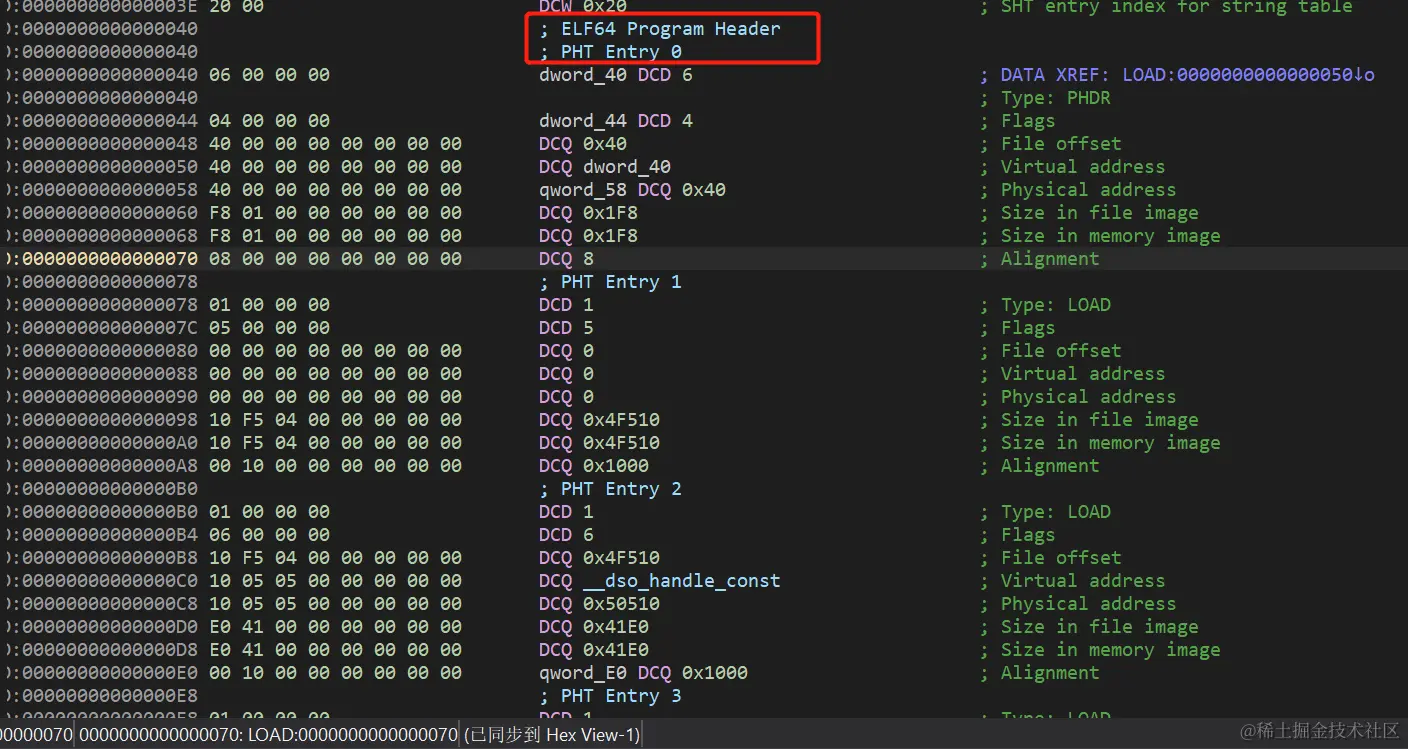

通过IDA查看Progrem Header，可以看到段的起始地址、段类型、段的大小等信息，具体如图：

在一些情况下，GOT 表可能不会被明确标记为一个独立的节，特别是在节头表被剥离的情况下。在这种情况下，你可能需要手动查看与动态链接相关的重定位条目来推断 GOT 表的位置。当然这种事情IDA会帮我们做。（视图->打开子视图->段->找到.got）

解析GOT表项

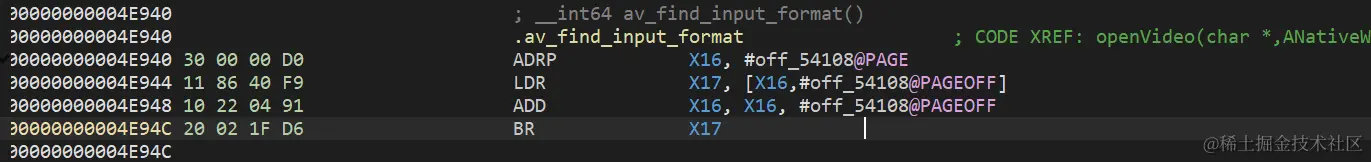

PLT：

PLT跳转到GOT：

调用av_find_input_format的地方：

函数调用大致流程：

函数调用->执行PLT对应代码取到GOT对应的条目的函数地址->跳转到该函数地址对于库内函数GOT保存的是该函数的实现地址对于库外函数GOT保存的是extern段的地址，这个段项会保存着目标函数的实际内存地址对于外部函数地址需要等待该函数第一次执行时，才会初始化这个值

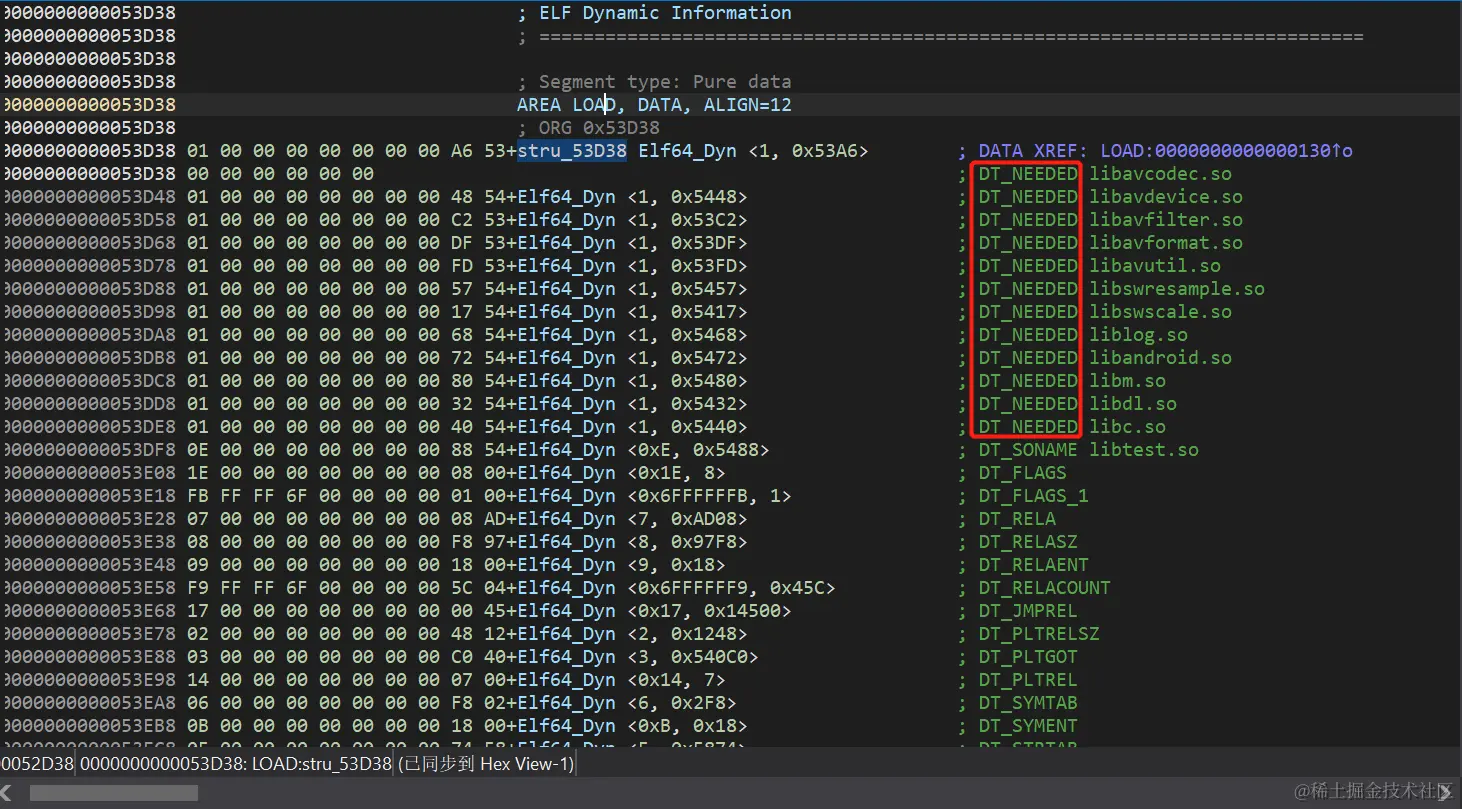

加载原理：在DYNAMIC段中（这个段的信息在PHT中有），会有类型为DT_NEEDED的信息，这表示当前库需要依赖这些库。共享库中的IMPORT值通常会在库加载到内存时就被动态链接器解析并赋值。这意味着在运行时之前，这些值已经被初始化。当操作系统加载一个共享库时，动态链接器会执行以下步骤：

加载共享库：将共享库加载到进程的地址空间中。

符号解析：对于共享库中的所有符号引用（如函数和全局变量），动态链接器会在所有已加> 载的共享库中查找这些符号的定义，并将它们的地址解析出来。

重定位：将解析出来的符号地址填充到共享库的全局偏移表（GOT）中。

GOT和GOT.PLT表的区别

我们查看段时，会有两个关于got的表：got和got.plt

我们跳转函数时，和plt相关的表是got.plt，那got这个表又是干什么用的呢？

据实践发现，当一个函数存在作为函数变量赋值给一个引用时，这个函数地址就会存在got表中，而不是got.plt表。

比如有的函数不会在当前库中调用，而是把该函数作为变量赋值给某一个引用，那么这个函数的地址值就会保存在GOT中，由于我们没有调用到该函数，所以不会出现在GOT.plt中，如果调用到该函数，同时也会出现在GOT.plt中。

如果一个外部函数是inline类型（比如被：_LIBCPP_HIDE_FROM_ABI标记）的，他的实现则会在此so库中，而不是在外部库，所以也不会在extern段中出现。

ELF Symbol Table

后面是符号表

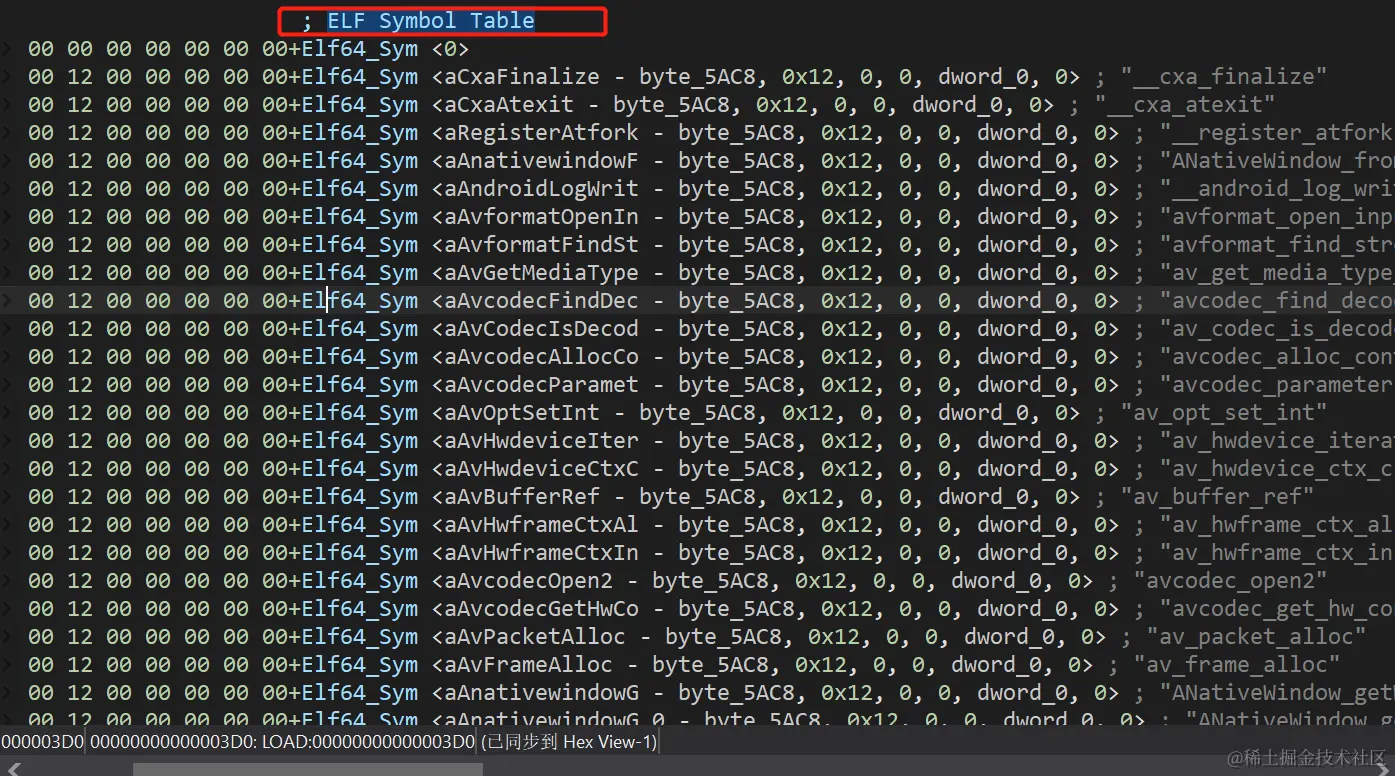

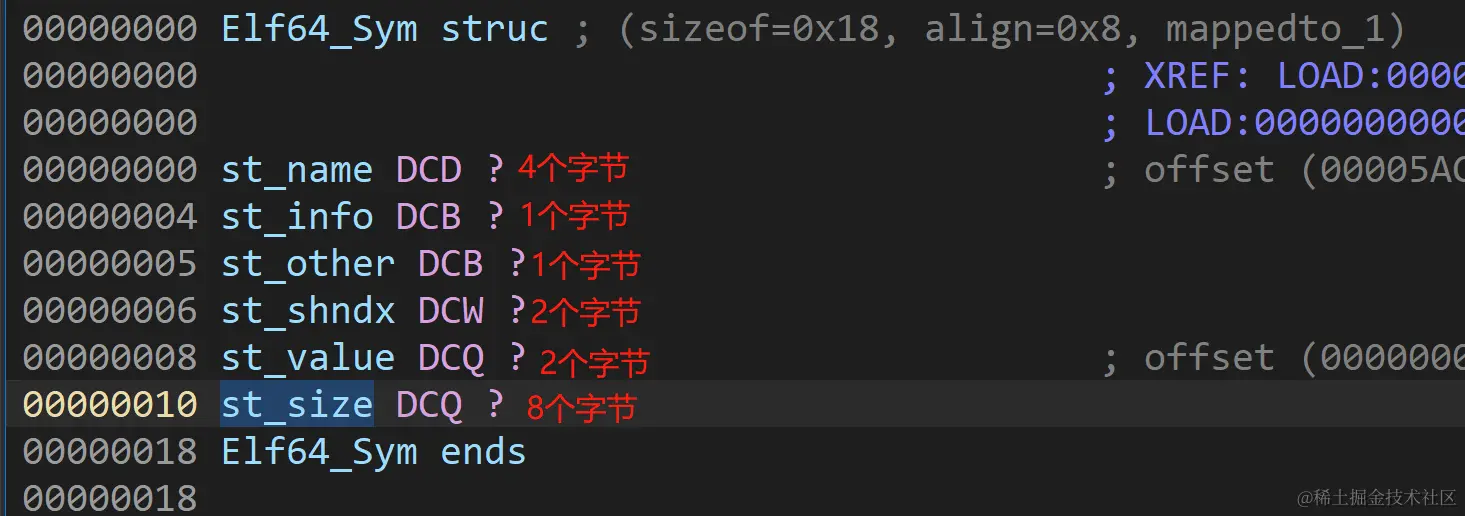

每个符号项大小都是固定的，都表示一个结构体：Elf64_Sym，具体如图：

我们使用IDA查看Symbol Table,如果遇到st_value值为0，表示这是一个会动态链接的函数，但是即使在动态链接完成后st_value会仍然为0.

Elf64_Sym解释： 一个 Elf64_Sym共占用0x18个字节，也就是24个字节，结构体通常包含以下信息：
typedef struct {
    uint32_t    st_name;  /* Symbol name (string tbl index) */
    unsigned char   st_info;   /* Symbol type and binding */
    unsigned char   st_other;  /* Symbol visibility */
    uint16_t    st_shndx;  /* Section index */
    uint64_t    st_value;  /* Symbol value */
    uint64_t    st_size;   /* Symbol size */
} Elf64_Sym;
st_name: 符号名在字符串表中的偏移量。

st_info: 符号的类型和绑定属性。

st_other: 其他信息，通常是符号的可见性。

st_shndx: 符号所在的段(section)。

st_value: 符号的值，对于函数和变量，这通常是它们的地址。(对于导入函数这时候这个值可能还是0)

st_size: 符号的大小，对于函数来说通常是其代码的大小，对于变量是数据的大小。

这里的byte_5AC8是String Table的起始地址，aCxaFinalize - byte_5AC8表示的就是以byte_5AC8的偏移位数。

Symbol Table表项有个很重要的属性 st_info，表示我们指向的地址处的类型是什么； st_info占用一个字节，高4位表示绑定类型，低4位表示类型；

绑定类型：

/* bind */
#define STB_LOCAL  0  /* Local symbol */
#define STB_GLOBAL 1  /* Global symbol */
#define STB_WEAK   2  /* like global - lower precedence */
#define STB_LOOS   10 /* Start of operating system reserved range. */
#define STB_GNU_UNIQUE 10 /* Unique symbol (GNU) */
#define STB_HIOS   12 /* End of operating system reserved range. */
#define STB_LOPROC 13 /* reserved range for processor */
#define STB_HIPROC 15 /*   specific semantics. */

类型：

/* type */
#define STT_NOTYPE 0  /* Unspecified type. */
#define STT_OBJECT 1  /* Data object. */
#define STT_FUNC   2  /* Function. */
#define STT_SECTION    3  /* Section. */
#define STT_FILE   4  /* Source file. */
#define STT_COMMON 5  /* Uninitialized common block. */
#define STT_TLS       6  /* TLS object. */
#define STT_NUM       7
#define STT_LOOS   10 /* Reserved range for operating system */
#define STT_GNU_IFUNC  10
#define STT_HIOS   12 /*   specific semantics. */
#define STT_LOPROC 13 /* Start of processor reserved range. */
#define STT_SPARC_REGISTER 13  /* SPARC register information. */
#define STT_HIPROC 15 /* End of processor reserved range. */

举例子：

0x22: bind:STB_WEAK , type:STT_FUNC

STB_WEAK表示：

比如我们通过：void ppp() __attribute__((weak));或者__attribute__((weak)) void ppp(){}声明/定义的函数，那么如果又存在一个void ppp();或者void ppp(){}没有使用__attribute__((weak))声明或者定义的一个函数，那么在调用ppp()时，就会优先调用没有使用__attribute__((weak))的函数，这样的函数称为STB_GLOBAL的绑定类型。而被__attribute__((weak))声明的类型为STB_WEAK的绑定类型。除了使用__attribute__((weak))还可以使用__declspec(weak) 。

也就是说：使用__attribute__((weak))声明的类型，可以有多个同名符号的实现，而不会报错，优先级低于没有使用__attribute__((weak))声明的类型。但是我们无法在同一个cpp文件中同时去声明一个有__attribute__((weak))和一个没有__attribute__((weak))声明的类型，只支持在不同源文件去使用。

STT_FUNC表示这是一个函数

0x12表示全局函数

重定位 Relocation

linker会对so库进行重定位，他会更新plt所指向的got中所指向的函数的实际地址。

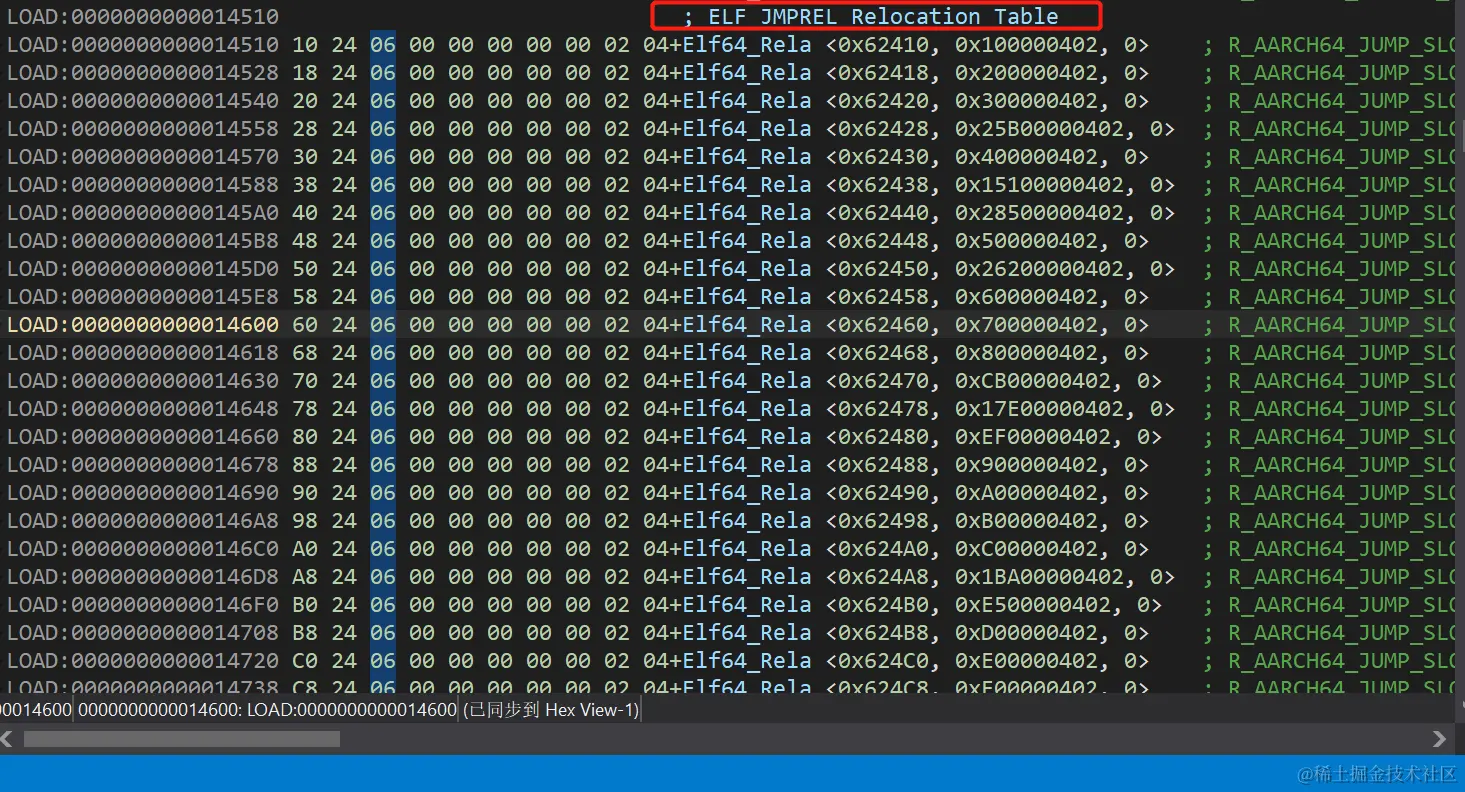

对应的表：ELF JMPREL Relocation Table

这个表的每个表项都会对应got.plt表项

对于重定向表，还有一个表是：ELF RELA Relocation Table这些是已经初始化的，但是由于加载so库时并不一定会把这些数据加载到哪一块内存，所以需要重定向重新定位到正确的地址。所以不仅外部函数需要重定向，内部函数同时也需要重定向，因为需要确定当前的实际地址，而不是so库的内部相对地址。

ELF RELA Relocation Table指向的就是那些已经初始化的数据，ELF JMPREL Relocation Table指向的是got.plt。

HOOK

到这里，我们知道函数调用，首先会去转到plt然后转到got.plt表获取该函数的实现地址，那么我们可以做的是，修改got.plt表处指向的地址用来实现HOOK。

第一步找到对应so库加载后在内存中的地址

对于一个进程，我们要找到该so库在该进程中的虚拟地址

知识普及

gpt:

对于一个64位系统，寻址范围位 0 到2的64次方-1，在 Android 系统上，64位系统的寻址范围也符合一般的 64位系统规范。具体来说，Android 上的 > > 64位系统使用的是 ARM64 或者 x86-64 架构，这两者都支持广泛的64位寻址。在典型的 Android 64位系统上，用户空间和内核空间的地址范围可能如下：

用户空间（User Space）： Android 应用程序运行在用户空间。在一些系统上，用户空> 间可能占据高位地址，而其范围可能是从 0x0000000000000000 到 0x7FFFFFFFFFFFFFFF（共计 2^63 个地址）。这是一个极其庞大的地址范围，远远超过目前实际可用的内存。

内核空间（Kernel Space）： 内核空间包含操作系统内核和核心数据结构。在一些系统上，内核空间可能占据低位地址，其范围可能是从 0xFFFFFFFF80000000 到 0xFFFFFFFFFFFFFFFF（共计 2^64 - 2^31 个地址）。这同样是一个非常大的地址范围。需要注意的是，这里提到的地址范围是理论上的极限，实际可用的地址空间可能受到硬件和操作系统的限制。例如，系统可能会为其他目的（比如 I/O 映射、保留内存等）留出一部分地址空间。

读取虚拟文件proc/self/maps获取基址

从输出内容来看，你会发现有好几行相同so文件的信息

78c9e80000-78c9e90000 r--p 00000000 fe:33 98 /apex/com.android.art/lib64/libjavacore.so
78c9e90000-78c9ebc000 r-xp 00010000 fe:33 98 /apex/com.android.art/lib64/libjavacore.so
78c9ebc000-78c9ebd000 r--p 0003c000 fe:33 98 /apex/com.android.art/lib64/libjavacore.so
78c9ebd000-78c9ec0000 rw-p 0003c000 fe:33 98 /apex/com.android.art/lib64/libjavacore.so

这是因为不同的段有不同的权限，我们可以看到他们的权限都是不一样的。修改权限之前可以通过这个先来判断是否有写权限，有的话就不用修改权限，直接写就可以了。

这个是获取其他so文件的基址，获取当前so文件基址使用dladdr获取Dlinfo，Dlinfo.dli_fbase就是当前so文件的基址。

GNU HASH TABLE

GUN hash table

gun hash table用于快速定位要查找的函数所对应的Symbol Table表项的索引

我们可以首先使用GUN hash table查找该函数是否存在，而不用先去遍历Rela表

DT_RALA表和DT_JMPREL表

struct elf64_rela {
  Elf64_Addr r_offset;
  Elf64_Xword r_info;
  Elf64_Sxword r_addend;
} Elf64_Rela;

DT_RALA表和DT_JMPREL表的表项都是Elf64_Rela;

DT_RALA表主要存储一些object变量等信息。

DT_JMPREL表用来存储函数，所以对于替换函数来说我们使用DT_JMPREL这个表。

r_info的低32位表示rela表项的类型：ELF64_R_TYPE(r_info)可以获取rela表项的类型：

x86_64 架构:
- R_X86_64_NONE
- R_X86_64_64：64 位绝对地址
- R_X86_64_PC32：PC 相对 32 位地址
- R_X86_64_GOT32：32 位全局偏移表地址
- R_X86_64_PLT32：32 位过程链接表地址
- 等等...
ARM 架构:
- R_ARM_NONE
- R_ARM_ABS32：32 位绝对地址
- R_ARM_REL32：PC 相对 32 位地址
- R_ARM_GLOB_DAT：全局数据地址
- R_ARM_JUMP_SLOT：跳转槽
- 等等...

32位对应着SYMBOL TABLE中表项的索引： DT_RALA的info属性的占用8个字节，其中高4字节也就是高32位对应着SYMBOL TABLE中表项的索引

DT_RALA表项表示要跳转到函数的地址，rela表项会把这个地方的要调用的函数重定向到该函数的地址，这个地址可能是在got.plt表、got表、函数的实际地址中。

RALA表项
- IDA中JUMP_SLOT就是表示r_offset指向了got.plt表，存储在DT_JMPREL表
- GLOB_DAT表示r_offset指向了got表，指向got基本都是一些变量的地址，函数一般都是got.plt表中的

Symbol Table也会指向.data.rel.ro表： .data.rel.ro会保存一些我们声明的一些类class,包括类中的函数

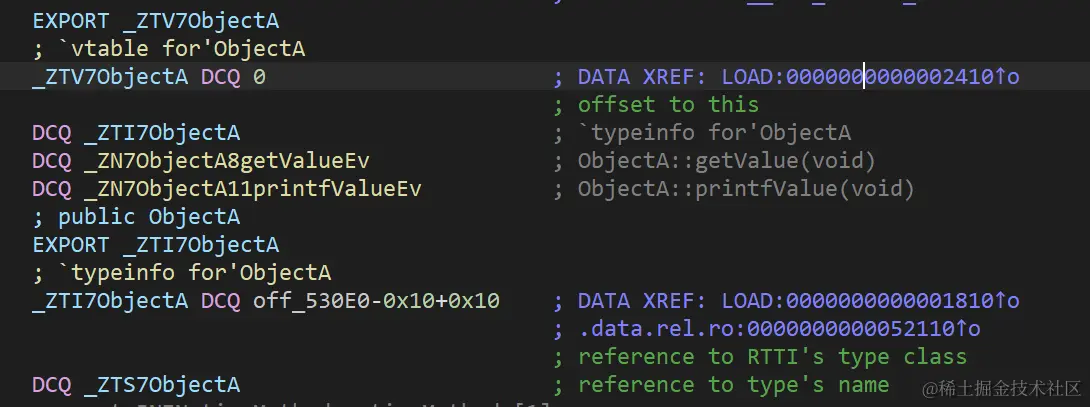

ObjectA是一个class

Symbol Table表项
- 指向ObjectA,类型是Object
  - 指向处：data.rel.ro表中的class声明：

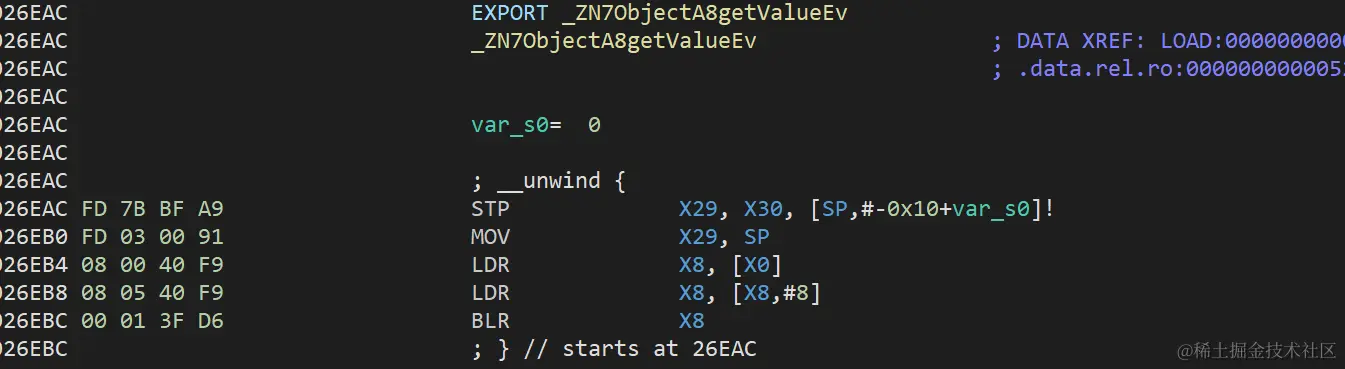

- 指向ObjectA类中的函数：虽然这个函数属于ObjectA,但实际上指向的是函数的实现地址
  - 指向处：
- 指向对象

got.plt表项只有函数地址，但我们无法知道该地址是哪个函数，有了DT_RALA表就能知道got.plt表项对应的是哪个函数了。

DT_RALA表中所表示的函数地址：r_info高32位表示的symbol table处的索引，通过索引就可以去symbol table处找到该函数的名字了。

如果我们通过DT_RALA表找到我们要修改的函数的plt.got表，我们修改这个地方要跳转的地址就可以了。

修改got.plt表会遇到权限问题

由于我们要修改的地方是只读的，所以要强制设置成可写，否则会由于权限问题崩溃。

mprotect 函数是用于修改内存区域保护属性的系统调用，通常用于改变一块内存的访问权限。其函数原型如下：

int mprotect(void *addr, size_t len, int prot);

addr：指向要更改保护属性的内存区域的起始地址。
len：要更改保护属性的内存区域的长度。
prot：新的保护属性，可以使用以下标志的按位组合：
- PROT_NONE：无权限，不能访问。
- PROT_READ：可读。
- PROT_WRITE：可写。
- PROT_EXEC：可执行。

mprotect 函数的返回值是 0 表示成功，-1 表示失败，失败时可以通过查看全局变量 errno 获取错误代码。

但是mprotect修改权限是按页修改的，但可以同时设置多个页的访问权限，只要len这个参数设置为 要修改的页数*PAGE_SIZE即可，所以要使用mprotect就要先获取该页的起始地址。

获取页面的方法：pageIndex = addr & PAGE_MASK

len参数：len = ((addr+bytes-1) & PAGE_MASK)+PAGE_SIZE - addr & PAGE_MASK

bytes表示从addr开始要修改的字节数，因为有可能横跨多个页面，那么我们要同时设置这些页面的权限。

修改地址后还要调用__builtin___clear_cache ，这个函数的目的就是告诉编译器和操作系统更新缓存，以确保最新的代码和数据被加载。因为这些数据可能会临时存储在cpu的寄存器中，

同名函数

如果存在重载函数就不能单纯的使用函数名字，应该使用符号函数名，具体的话还是用IDA加载so文件查看我们需要替换的函数在字符串表中名字。

_Z8getValuei

int getValue(int a);

_Z8getValuev

int getValue();

这样可以保证一个函数对应一个symtable，对应一个函数地址

函数不存在

虽然在头文件中引入了此函数，但是我们没有在so库中调用过此函数，那么编译器就会忽略掉这个函数，在hook时就会找不到这个函数，即使你从头文件中引入进来了。

例子

记录java层打开过的文件

使用PLT-HOOK掉libjavaore.so的open函数，记录java层打开过的文件

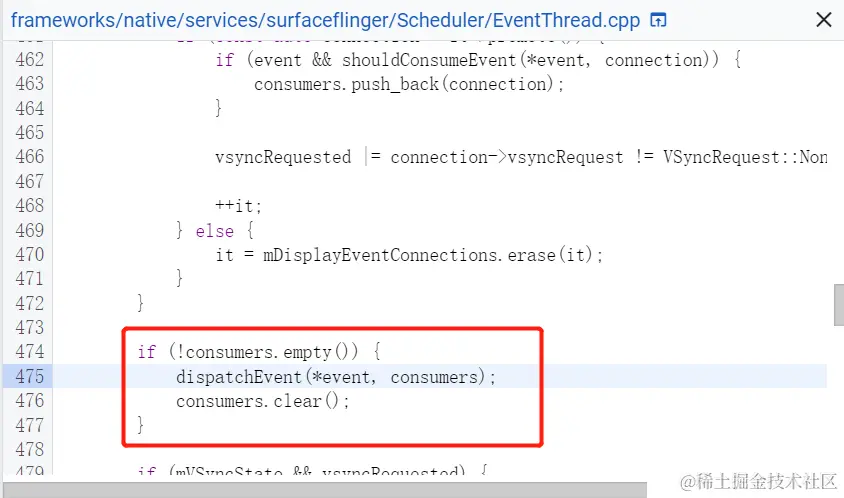

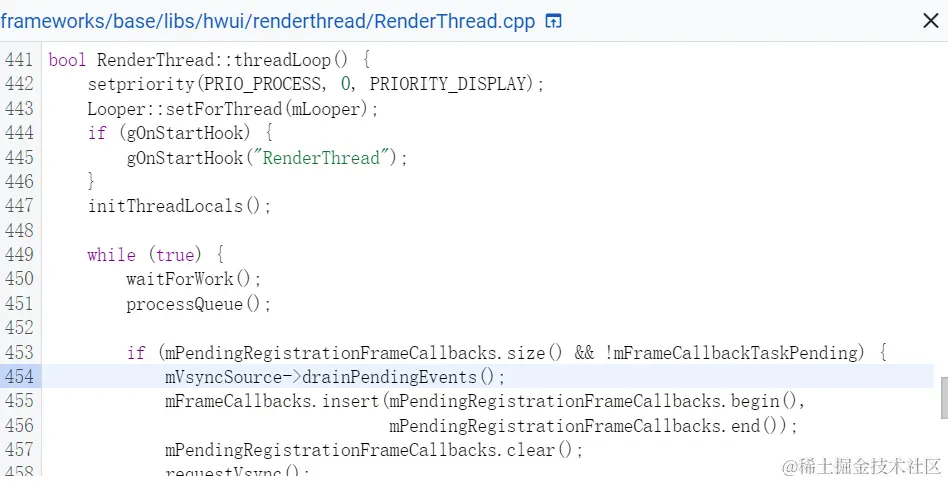

记录帧率：
