JVM垃圾回收器

串行收集器

串行收集器采用单线程 stop-the-world 的方式进行收集。当内存不足时，串行 GC 设置停顿标识，待所有线程都进入安全点（Safepoint）时，应用线程暂停，串行 GC 开始工作，采用单线程方式回收空间并整理内存。

特点：

• 单线程意味着复杂度更低、占用内存更少，垃圾回收效率高；但同时也意味着不能有效利用多核优势。
• 特别适合堆内存不高、单核甚至双核 CPU 的场合。

Serial + Serial Old 收集器

开启选项：-XX:+UseSerialGC 打开此开关后，使用 Serial + Serial Old 收集器组合来进行内存回收。等价于新生代用Serial GC，且老年代用Serial old GC。

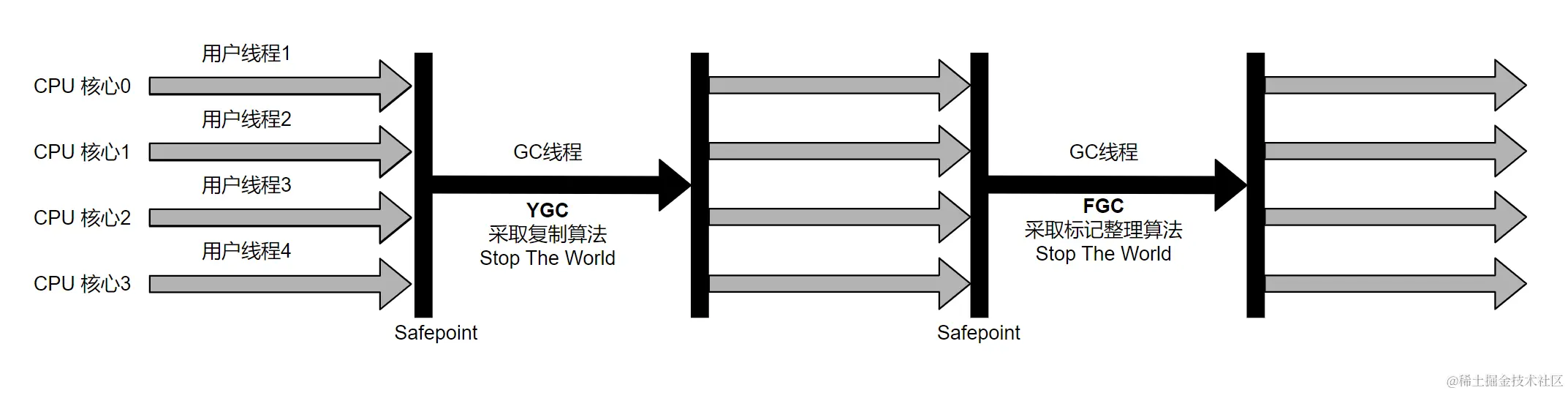

运行示意图：

针对年轻代：Serial收集器采用复制算法，串行回收和stop-the-World机制。

针对老年代：Serial old收集器采用标记-整理算法，也采用了串行回收和stop-the-World机制。

特点：

• 简单高效：对于限定单个CPU的环境来说，Serial收集器由于没有线程交互的开销
• 占用内存小

场景：

• 对于堆内存很小的应用（几十或者一两百兆的新生代或老年代）
• 桌面应用（客户端模式下的默认垃圾收集器）
• Serial Old在JDK 5之前的版本中和Parallel Scavenge收集器搭配使用
• Serial Old作为CMS收集器发生失败时的后备预案

并行收集器

并行收集器是 server 模式下的默认收集器。

开启选项：-XX:+UseParallelGC 打开此开关后，使用 Parallel Scavenge + Serial Old 收集器组合来进行内存回收。 开启选项：-XX:+UseParallelOldGC 打开此开关后，使用 Parallel Scavenge + Parallel Old 收集器组合来进行内存回收。

其他收集器都是以关注停顿时间为目标，而并行收集器是以关注吞吐量（Throughput）为目标的垃圾收集器。

• 停顿时间越短就越适合需要与用户交互的程序，良好的响应速度能提升用户体验；
• 而高吞吐量则可以高效率地利用 CPU 时间，尽快完成程序的运算任务，主要适合在后台运算而不需要太多交互的任务。

吞吐量 = 运行用户代码时间 / (运行用户代码时间 + 垃圾收集时间)

特点：

• 并行收集器与串行收集器工作模式相似，都是 stop-the-world 方式，只是暂停时并行地进行垃圾收集。
• 并行收集器年轻代采用复制算法，老年代采用标记-整理，在回收的同时还会对内存进行压缩。
• 并行收集器适合对吞吐量要求远远高于延迟要求的场景，并且在满足最差延时的情况下，并行收集器将提供最佳的吞吐量。

在注重吞吐量以及 CPU 资源敏感的场合，都可以优先考虑 Parallel Scavenge 收集器 + Parallel Old 收集器。

Parallel Scavenge + Parallel Old收集器

特点：

• 新生代使用Parallel Scavenge标记复制，老年代使用Parallel Old收集器标记整理
• 吞吐量优先
• 并行收集

Parallel Scavenge 收集器提供了两个参数用于精确控制吞吐量，分别是：

• -XX:MaxGCPauseMillis ：控制最大垃圾收集停顿时间，收集器将尽可能保证内存回收时间不超过设定值。
• -XX:GCTimeRatio： 直接设置吞吐量大小的（值为大于 0 且小于 100 的整数）。

缩短停顿时间是以牺牲吞吐量和年轻代空间来换取的：年轻代空间变小，垃圾回收变得频繁，导致吞吐量下降。

Parallel Scavenge 收集器还提供了一个参数 -XX:+UseAdaptiveSizePolicy，这是一个开关参数，打开参数后，就不需要手工指定年轻代的大小-Xmn、Eden 和 Survivor 区的比例-XX:SurvivorRatio、晋升老年代对象年龄-XX:PretenureSizeThreshold等细节参数了，虚拟机会根据当前系统的运行情况收集性能监控信息，动态调整这些参数以提供最合适的停顿时间或者最大的吞吐量，这种方式称为 GC 自适应的调节策略（GC Ergonomics）。

并发标记清除收集器

开启选项：-XX:+UseConcMarkSweepGC 打开此开关后，使用 CMS + ParNew + Serial Old 收集器组合来进行内存回收。

并发标记清除收集器是以获取最短停顿时间为目标。

开启后，年轻代使用 ParNew 收集器；老年代使用 CMS 收集器，如果 CMS 产生的碎片过多，导致无法存放浮动垃圾，JVM 会出现 Concurrent Mode Failure ，此时使用 Serial Old 收集器来替代 CMS 收集器清理碎片。

CMS 收集器

CMS 收集器是一种以获取最短停顿时间为目标的收集器。JVM9移除

CMS（Concurrent Mark Sweep），Mark Sweep 指的是标记 - 清除算法.

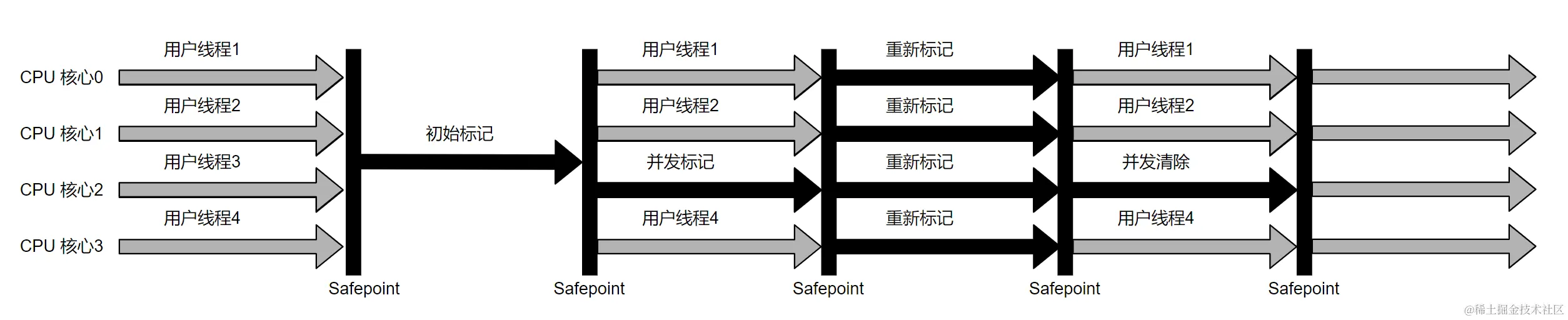

运行示意图：

CMS收集器各个阶段

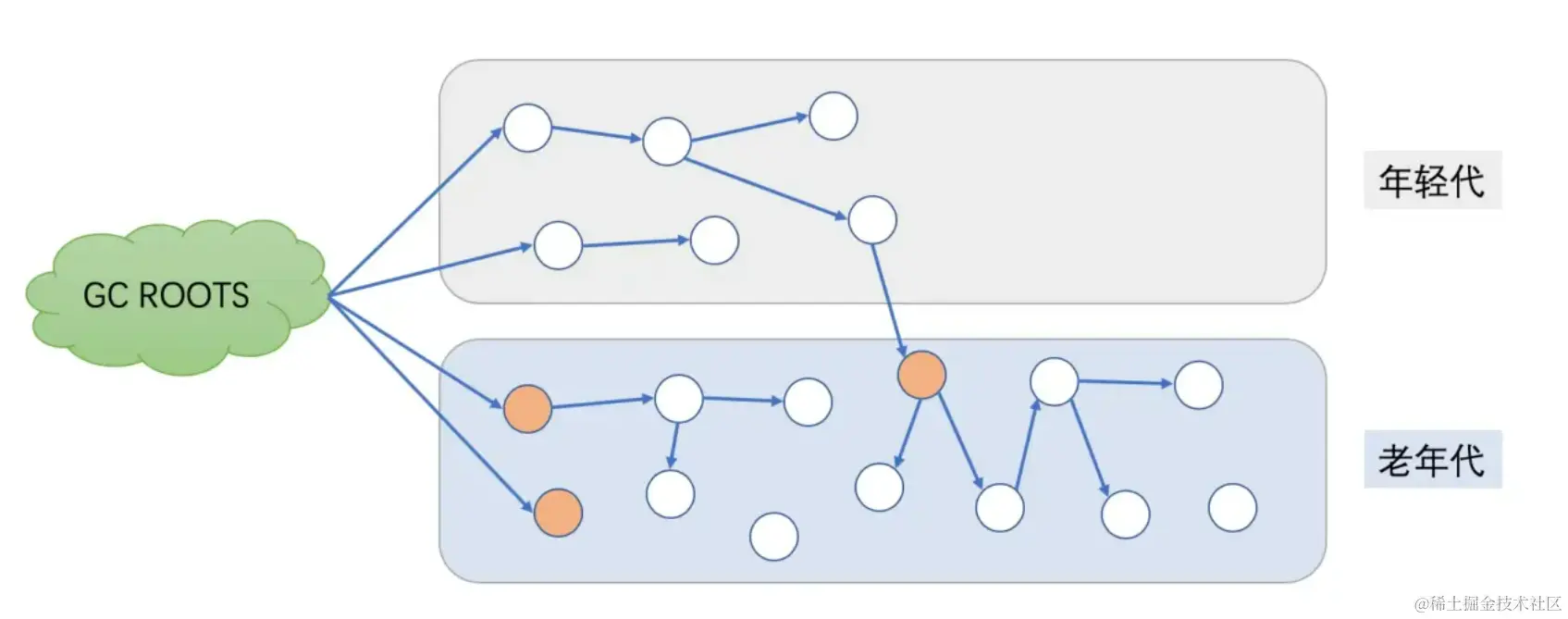

阶段1：初始标记—STW

仅仅只是标记一下 GC Roots 能直接关联到的对象（包括根对象直接引用的对象，以及被年轻代中所有存活的对象所引用的老年代对象），速度很快，需要停顿。

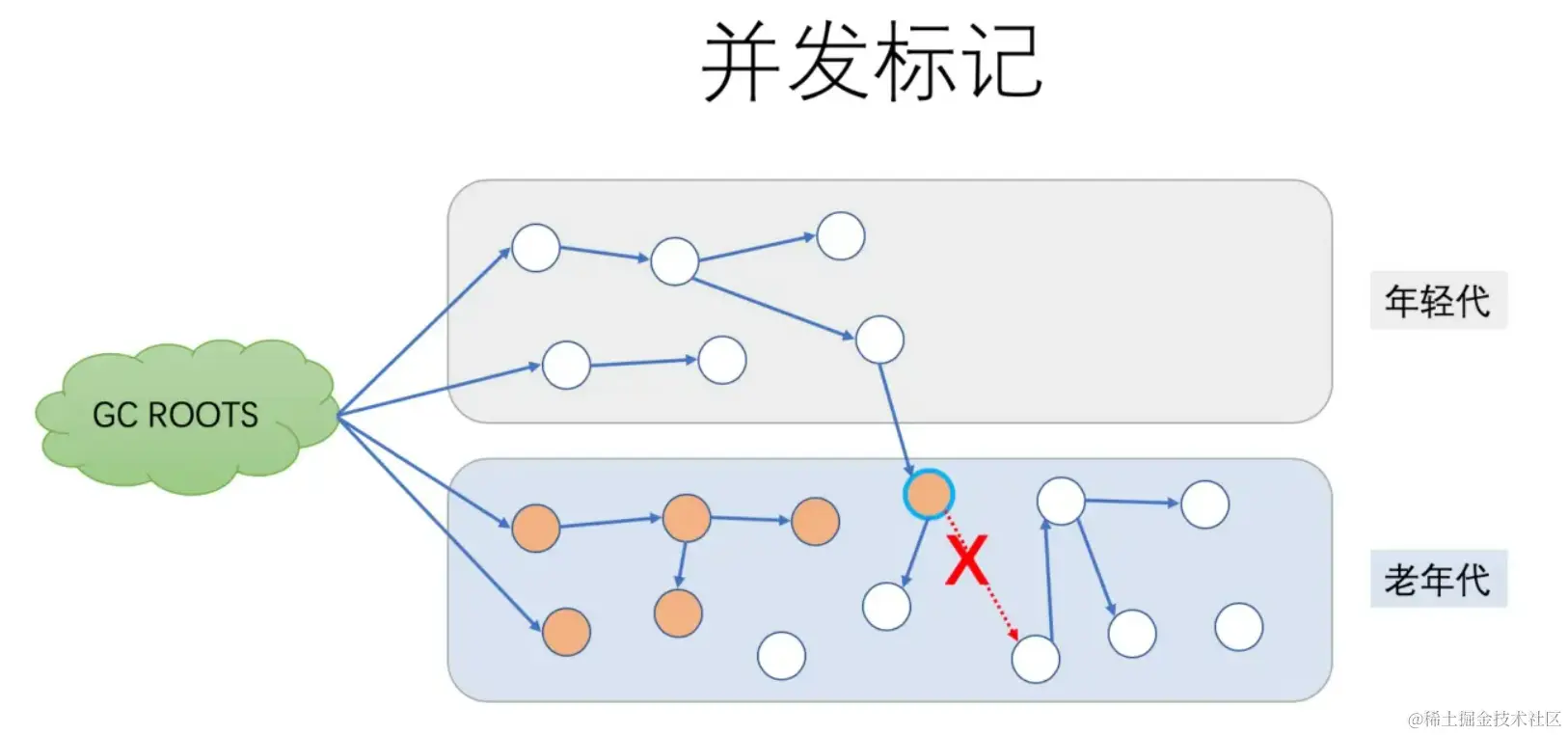

阶段2：并发标记—并发

遍历所有的对象，标记存活的对象，从前一阶段“初始标记”找到的根元素开始算起。

此阶段由于与用户线程并发执行，对象的状态可能会发生变化，如下：

• 年轻代的对象从年轻代晋升到老年代
• 有些对象被直接分配到老年代
• 老年代和年轻代的对象引用关系变化

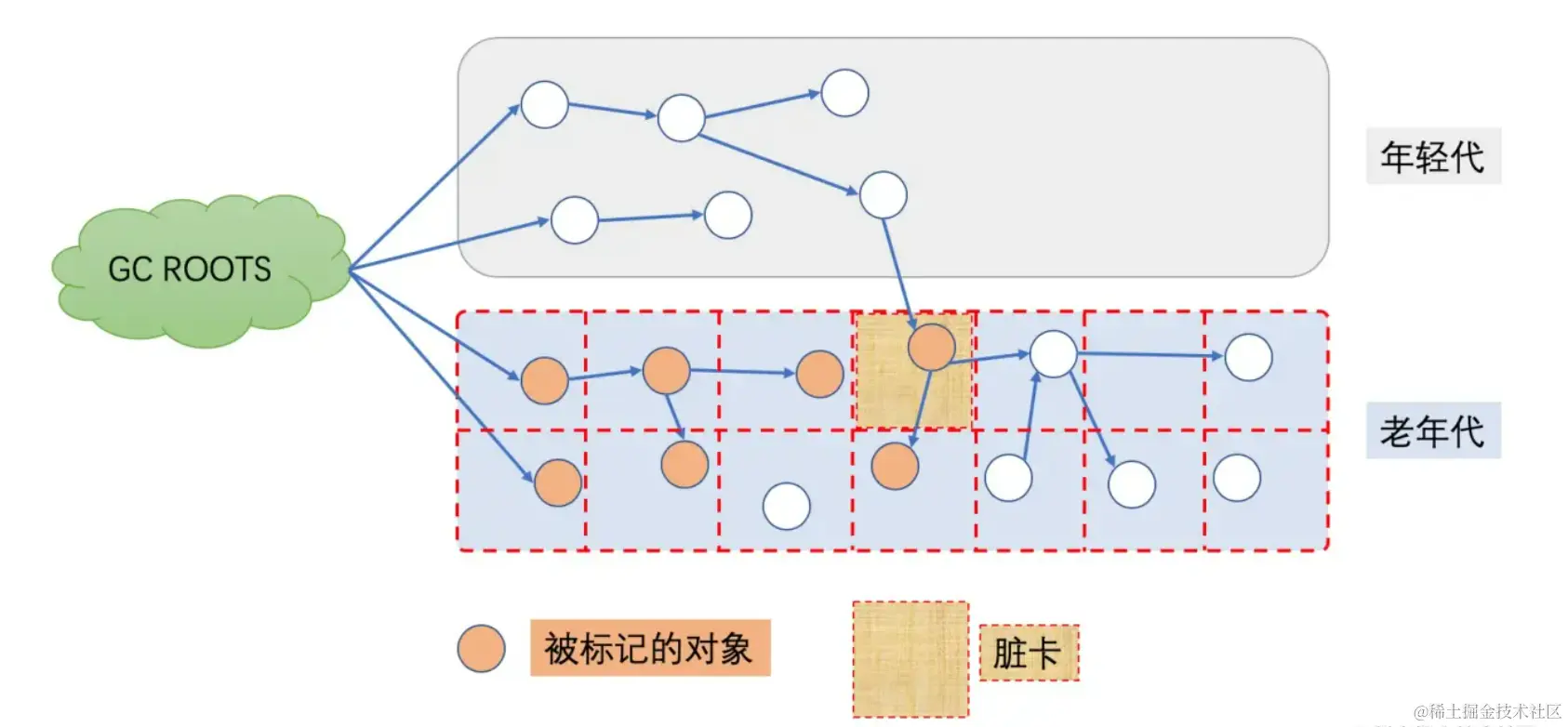

JVM会通过Card(卡片)的方式将发生改变的老年代区域标记为“脏”区，这就是所谓的卡片标记（Card Marking）

阶段3：并发预清理—并发

标记老年代存活的对象，此阶段仍然是与应用线程并发执行的，不需要停止应用线程。

目的： 让最终/重新标记的STW时间尽可能短

标记目标：

• 老年代中在并发标记阶段中被标记为dirty的card
• 幸存区（from和to）中引用的老年代对象

关闭参数：-XX:-CMSPrecleaningEnabled，默认开启

阶段4：可取消的并发预清理—并发

不停止应用程序，本阶段尝试在STW的最终标记阶段之前尽可能多做一些工作。可取消。

存在价值：在进入最终标记前尽量等到一个Minor GC，尽量缩短最终标记阶段的停顿时间。

触发条件： 在预清理步骤后，如果满足下面这个个条件，就会开启可中断的预清理，直接进入重新标记阶段

• Eden的使用空间大于-XX:CMSScheduleRemarkEdenSizeThreshold，这个参数的默认值是2M

取消条件：

• 设置了CMSMaxAbortablePrecleanLoops循环次数，并且执行的次数大于或者等于这个值的时候。默认为0
• CMSMaxAbortablePrecleanTime，执行可中断预清理的时间超过了这个值，这个参数的默认值是5000毫秒
• Eden的使用率达到-XX:CMSScheduleRemarkEdenPenetration，这个参数的默认值是50%。

CMS提供了参数CMSScavengeBeforeRemark在执行remark操作之前先做一次Young GC，目的在于减少年轻代对老年代的无效引用，降低remark时的开销。

阶段5：最终标记/重标记—STW

第二次（也是最后一次）STW停顿。

作用： 重新扫描堆中的对象，因为之前的预清理阶段是并发执行的，有可能GC线程跟不上应用程序的修改速度。

扫描范围： 新生代对象+GC Roots+被标记为脏区的对象。如果预清理阶段没有做好，这一步扫描新生代的时候就会花很多时间。

阶段6：并发清除 Concurrent Sweep

作用：JVM在此阶段删除不再使用的对象，并回收他们占用的内存空间。

阶段7：并发重置 Concurrent Reset

作用：重置CMS算法相关的内部数据，为下一次GC循环做准备

缺点：

• 吞吐量降低：对处理器资源敏感，执行垃圾收集时会占用一部分线程导致程序吞吐量降低。
• 占用CPU资源，与CPU核数挂钩：CMS默认启动的回收线程是（CPU核心数 +3）/4，当CPU核数越多，垃圾回收线程占用的资源就越少，反正CPU核数越少，占用资源就越多。
• 内存碎片问题：CMS使用的是标记-清除算法，这种算法的弊端就是会产生内存碎片，导致大对象无法分配，就会触发Full GC。
  • CMS收集器提供了一个参数-XX:+UseCMSCompactAtFullCollection(默认开启,JDK9废弃)，在进行Full GC之前进行一次内存整理（无法并发，Shenandoah和ZGC可以）。
  • CMS还提供了一个参数-XX:CMSFullGCsBeforeCompaction=n（默认为0，表示每次进入Full GC时都进行碎片整理），参数作用是当CMS收集器执行过n次不整理内存碎片后，下一次进入Full GC前先进行碎片整理。
• 无法处理浮动垃圾：在并发收集阶段时，用户线程创建了一个对象年轻代放不下，直接晋升到老年代，或者年轻代对象晋升到老年代时老年代。因此CMS垃圾收集器必须要预留一部分空间给用户线程（需要更大的堆空间），不能等到老年代满了才收集（JDK5及之前是68%，JDK6之后调整为92%，可通过 -XX:CMSInitiatingOccupancyFraction_=数值+ -XX:+UseCMSInitiatingOccupancyOnly来设置）
  • 当设置-XX:CMSInitiatingOccupancyFraction过大时，就可能会出现垃圾收集过程中无法分配对象的问题，导致并发失败（Concurrent Mode Failure），此时会临时启用Serial Old收集器来重新进行老年代收集，这会导致停顿时间更长。

ParNew 收集器

开启选项：-XX:+UseParNewGC

ParNew 收集器其实是 Serial 收集器的多线程版本。主要是为了配合 CSM 的垃圾收集而提供的年轻代的垃圾收集器，其只有年轻代的收集版本。

Server 模式下的虚拟机首选年轻代收集器，除了性能原因外，主要是因为除了 Serial 收集器，只有它能与 CMS 收集器配合工作。

ParNew 收集器也是使用 -XX:+UseConcMarkSweepGC 后的默认年轻代收集器。

ParNew 收集器默认开启的线程数量与 CPU 数量相同，可以使用 -XX:ParallelGCThreads 参数来设置线程数。

G1收集器

开启选项：-XX:+UseG1GC

Garbage First：每次根据用户设定允许的收集停顿时间，优先处理回收价值收益最大的那些Region。

前面提到的垃圾收集器一般策略是关注吞吐量或停顿时间。而 G1 是一种兼顾吞吐量和停顿时间的 GC 收集器。G1 是 Oracle JDK9 以后的默认 GC 收集器。G1 可以直观的设定停顿时间的目标，相比于 CMS GC，G1 未必能做到 CMS 在最好情况下的延时停顿，但是最差情况要好很多。

G1 最大的特点是引入分区的思路，弱化了分代的概念，合理利用垃圾收集各个周期的资源，解决了其他收集器甚至 CMS 的众多缺陷

分区Region

G1 取消了永久代，并把年轻代和老年代划分成多个大小相等的独立区域（Region），年轻代和老年代不再物理隔离。

通过引入 Region 的概念，从而将原来的一整块内存空间划分成多个的小空间，使得每个小空间可以单独进行垃圾回收。通过记录每个 Region 垃圾回收时间以及回收所获得的空间（这两个值是通过过去回收的经验获得），并维护一个优先列表，每次根据允许的收集时间，优先回收价值最大的 Region。

在堆的使用上，G1并不要求对象的存储一定是物理上连续的，只要逻辑上连续即可。

启动时可以通过参数-XX:G1HeapRegionSize=n可指定分区大小(1MB~32MB，且必须是2的幂)，默认将整堆划分为2048个分区。

卡片Card

在每个分区内部又被分成了若干个大小为512 Byte卡片(Card)，标识堆内存最小可用粒度。

所有分区的卡片将会记录在全局卡片表(Global Card Table)中，分配的对象会占用物理上连续的若干个卡片，当查找对分区内对象的引用时便可通过记录卡片来查找该引用对象(见RSet)。

每次对内存的回收，都是对指定分区的卡片进行处理。

堆Heap

G1同样可以通过-Xms/-Xmx来指定堆空间大小。

如果GC频率太高，则通过增加堆尺寸，来减少GC频率，相应地GC占用的时间也随之降低。

目标参数-XX:GCTimeRatio即为GC与应用的耗费时间比，G1默认为9，而CMS默认为99，因为CMS的设计原则是耗费在GC上的时间尽可能的少。

当空间不足，如对象空间分配或转移失败时，G1会首先尝试增加堆空间，如果扩容失败，则发起Full GC。Full GC后，也会调整堆空间。

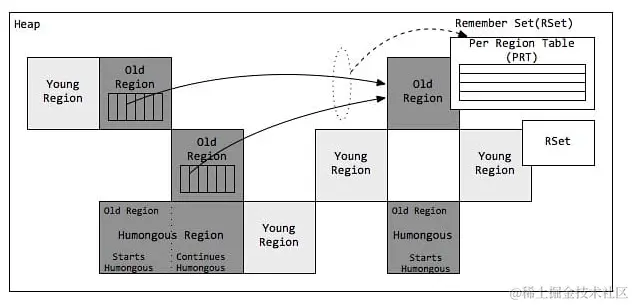

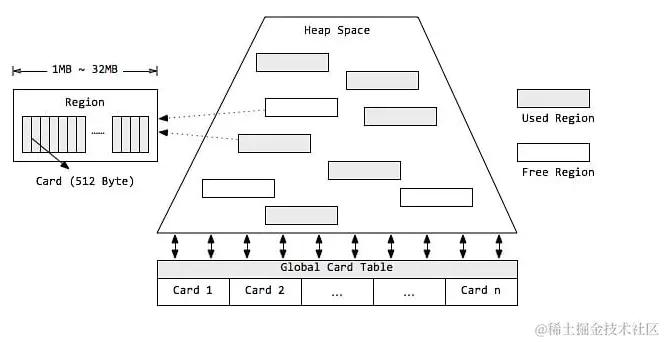

G1分区示意图

分代模型

分代垃圾回收

G1将内存在逻辑上划分为年轻代和老年代，其中年轻代又划分为Eden空间和Survivor空间。但年轻代空间并不是固定不变的，当现有年轻代分区占满时，JVM会分配新的空闲分区加入到年轻代空间。

整个年轻代内存会在初始空间-XX:G1NewSizePercent(默认整堆5%)与最大空间(默认60%)之间动态变化，且该值由下面三个参数计算

• 参数目标暂停时间-XX:MaxGCPauseMillis(默认200ms)
• 需要扩缩容的大小-XX:G1MaxNewSizePercent
• 分区的已记忆集合(RSet)

G1依然可以设置固定的年轻代大小(参数-XX:NewRatio、-Xmn)，但同时暂停目标将失去意义。

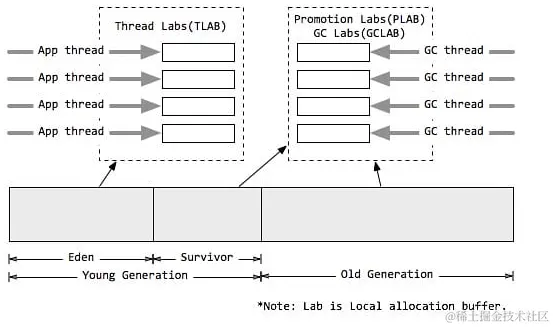

本地分配缓冲

• 应用线程可以独占一个**本地缓冲区(TLAB)**来创建的对象，而大部分都会落入Eden区域（巨型对象或分配失败除外）。

• 每次垃圾收集时，每个GC线程同样可以独占一个**本地缓冲区(GCLAB)**用来转移对象，每次回收会将对象复制到Suvivor空间或老年代空间。

• 对于从Eden/Survivor空间晋升(Promotion)到Survivor/老年代空间的对象，同样有GC独占的本地缓冲区进行操作，该部分称为晋升本地缓冲区(PLAB)。

分区模型

G1对内存的使用以分区(Region)为单位，而对对象的分配则以卡片(Card)为单位。

巨型对象Humongous Region

一个大小达到甚至超过分区大小一半的对象称为巨型对象(Humongous Object)。

巨型对象会直接在老年代分配，所占用的连续空间称为巨型分区(Humongous Region)。

G1内部做了一个优化，一旦发现没有引用指向巨型对象，则可直接在年轻代收集周期中被回收。

已记忆集合Remember Set (RSet)

G1为了避免STW式的整堆扫描，在每个分区记录了一个已记忆集合(RSet)，内部类似一个反向指针，记录引用分区内对象的卡片索引。

当要回收该分区时，通过扫描分区的RSet，来确定引用本分区内的对象是否存活，进而确定本分区内的对象存活情况。

可能只有老年代分区才会有RSet记录。

下面这些情况不需要将引用记录在RSet中：

• 一个分区确定需要扫描，引用来自该分区的对象。
• 引用来自年轻代的对象。（因为G1每次都会对年轻代进行整体收集）

Per Region Table (PRT)

为了降低RSet空间，使用下面三种模式记录：

• 稀少：直接记录引用对象的卡片索引
• 细粒度：记录引用对象的分区索引
• 粗粒度：只记录引用数量，每个分区对应一个比特位，所以扫描时最慢，需要扫描整个堆

收集集合 (CSet)

年轻代收集CSet只容纳年轻代分区，而混合收集会通过启发式算法，在老年代候选回收分区中，筛选出回收收益最高的分区添加到CSet中。

候选老年代分区的CSet准入条件：

• 活跃度阈值-XX:G1MixedGCLiveThresholdPercent(默认85%)进行设置，从而拦截那些回收开销巨大的对象；

• 每次混合收集可以包含候选老年代分区，可根据CSet对堆的总大小占比-XX:G1OldCSetRegionThresholdPercent(默认10%)设置数量上限。

年轻代收集集合 CSet of Young Collection

年轻代回收大致过程：

1. 当JVM分配对象到Eden区域失败(Eden区已满)时，便会触发一次STW式的年轻代收集。

2. 在年轻代收集中，Eden分区存活的对象将被拷贝到Survivor分区；原有Survivor分区存活的对象，将根据任期阈值(tenuring threshold)分别晋升到PLAB中，新的survivor分区和老年代分区。

3. 而原有的年轻代分区将被整体回收掉。

年轻代收集还负责维护对象的年龄(存活次数)，判断老化对象晋升，条件如下：

• 年龄表
• Survivor尺寸
• Survivor填充容量-XX:TargetSurvivorRatio(默认50%)
• 最大年龄阈值-XX:MaxTenuringThreshold(默认15)

混合收集集合 CSet of Mixed Collection

当老年代占用空间超过整堆比阈值-XX:InitiatingHeapOccupancyPercent(默认45%)时，G1就会启动一次混合垃圾收集周期。

为了满足暂停目标，G1可能会产生连续多次的STW混合收集与应用线程交替执行。

为了确定收集能包含到年轻代收集集合CSet的老年代分区，JVM通过下面参数：

• 混合周期的最大总次数-XX:G1MixedGCCountTarget(默认8)
• 堆废物百分比-XX:G1HeapWastePercent(默认5%)

通过候选老年代分区总数与混合周期最大总次数，确定每次包含到CSet的最小分区数量；根据堆废物百分比，当收集达到参数时，不再启动新的混合收集。而每次添加到CSet的分区，则通过计算得到的GC效率进行安排。

并发标记算法（三色标记法）

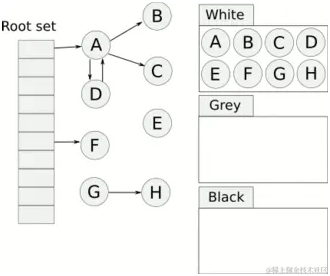

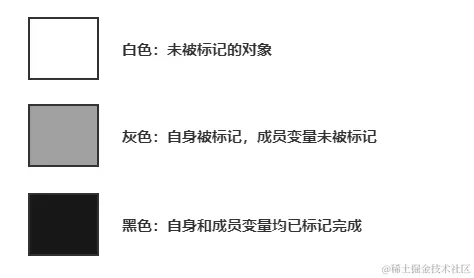

CMS和G1在并发标记时使用的是同一个算法：三色标记法，使用白灰黑三种颜色标记对象。白色是未标记；灰色自身被标记，引用的对象未标记；黑色自身与引用对象都已标记。

GC 开始前所有对象都是白色，GC 一开始所有根能够直达的对象被压到栈中，待搜索，此时颜色是灰色。然后灰色对象依次从栈中取出搜索子对象，子对象也会被涂为灰色，入栈。当其所有的子对象都涂为灰色之后该对象被涂为黑色。当 GC 结束之后灰色对象将全部没了，剩下黑色的为存活对象，白色的为垃圾。

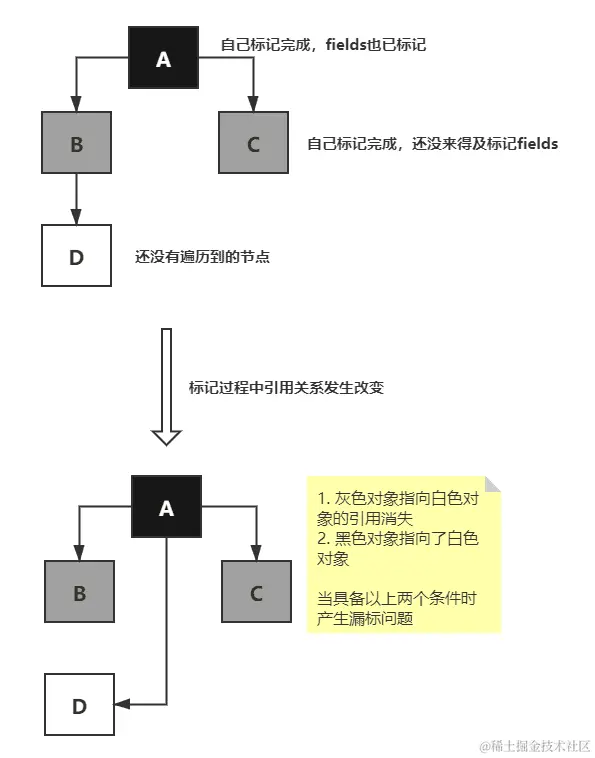

漏标问题

在remark过程中，黑色指向了白色，如果不对黑色重新扫描，则会漏标。会把白色D对象当作没有新引用指向从而回收掉。

并发标记过程中，Mutator删除了所有从灰色到白色的引用，会产生漏标。此时白色对象应该被回收

产生漏标问题的条件有两个：

• 黑色对象指向了白色对象
• 灰色对象指向白色对象的引用消失

所以要解决漏标问题，打破两个条件之一即可：

• 跟踪黑指向白的增加 incremental update：增量更新，关注引用的增加，把黑色重新标记为灰色，下次重新扫描属性。CMS采用该方法。
• 记录灰指向白的消失 SATB snapshot at the beginning：关注引用的删除，当灰–>白消失时，要把这个 引用 推到GC的堆栈，保证白还能被GC扫描到。G1采用该方法。

为什么G1采用SATB而不用incremental update？

因为采用incremental update把黑色重新标记为灰色后，之前扫描过的还要再扫描一遍，效率太低。G1有RSet与SATB相配合。Card Table里记录了RSet，RSet里记录了其他对象指向自己的引用，这样就不需要再扫描其他区域，只要扫描RSet就可以了。

也就是说 灰色–>白色 引用消失时，如果没有 黑色–>白色，引用会被push到堆栈，下次扫描时拿到这个引用，由于有RSet的存在，不需要扫描整个堆去查找指向白色的引用，效率比较高。

G1垃圾回收机制

【G1垃圾回收生命周期图】：

RSet的维护

由于不能整堆扫描，又需要计算分区确切的活跃度，因此，G1需要一个增量式的完全标记并发算法，通过维护RSet，得到准确的分区引用信息。

在G1中，RSet的维护主要来源两个方面：写栅栏(Write Barrier)和并发优化线程(Concurrence Refinement Threads)

栅栏Barrier

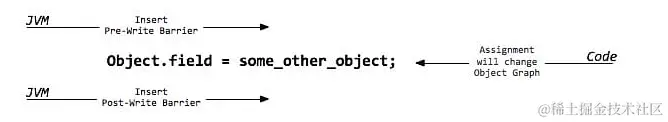

【示意图】：

栅栏的概念：

栅栏是指在原生代码片段中，当某些语句被执行时，栅栏代码也会被执行。而G1主要在赋值语句中，使用写前栅栏(Pre-Write Barrrier)和写后栅栏(Post-Write Barrrier)。事实上，写栅栏的指令序列开销非常昂贵，应用吞吐量也会根据栅栏复杂度而降低。

写前栅栏 Pre-Write Barrrier：

即将执行一段赋值语句时，等式左侧对象将修改引用到另一个对象，那么等式左侧对象原先引用的对象所在分区将因此丧失一个引用，那么JVM就需要在赋值语句生效之前，记录丧失引用的对象。JVM并不会立即维护RSet，而是通过批量处理，在将来RSet更新(见SATB)。

写后栅栏 Post-Write Barrrier：

当执行一段赋值语句后，等式右侧对象获取了左侧对象的引用，那么等式右侧对象所在分区的RSet也应该得到更新。同样为了降低开销，写后栅栏发生后，RSet也不会立即更新，同样只是记录此次更新日志，在将来批量处理(见Concurrence Refinement Threads)

起始快照算法Snapshot at the beginning (SATB)

增量式完全并发标记算法起始快照算法(SATB)，主要针对标记-清除垃圾收集器的并发标记阶段，非常适合G1的分区块的堆结构，同时解决了CMS的主要烦恼：重新标记暂停时间长带来的潜在风险。

SATB会创建一个对象图，相当于堆的逻辑快照，从而确保并发标记阶段所有的垃圾对象都能通过快照被鉴别出来。当赋值语句发生时，应用将会改变了它的对象图，那么JVM需要记录被覆盖的对象。因此写前栅栏会在引用变更前，将值记录在SATB日志或缓冲区中。每个线程都会独占一个SATB缓冲区，初始有256条记录空间。当空间用尽时，线程会分配新的SATB缓冲区继续使用，而原有的缓冲去则加入全局列表中。最终在并发标记阶段，并发标记线程(Concurrent Marking Threads)在标记的同时，还会定期检查和处理全局缓冲区列表的记录，然后根据标记位图分片的标记位，扫描引用字段来更新RSet。此过程又称为并发标记/SATB写前栅栏。

并发优化线程Concurrence Refinement Threads

当赋值语句发生后，写后栅栏会先通过G1的过滤技术判断是否是跨分区的引用更新，并将跨分区更新对象的卡片加入缓冲区序列，即更新日志缓冲区或脏卡片队列。与SATB类似，一旦日志缓冲区用尽，则分配一个新的日志缓冲区，并将原来的缓冲区加入全局列表中。

并发优化线程(Concurrence Refinement Threads)，只专注扫描日志缓冲区记录的卡片来维护更新RSet，线程最大数目可通过-XX:G1ConcRefinementThreads(默认等于-XX:ParellelGCThreads)设置。并发优化线程永远是活跃的，一旦发现全局列表有记录存在，就开始并发处理。如果记录增长很快或者来不及处理，那么通过阈值-X:G1ConcRefinementGreenZone/-XX:G1ConcRefinementYellowZone/-XX:G1ConcRefinementRedZone，G1会用分层的方式调度，使更多的线程处理全局列表。如果并发优化线程也不能跟上缓冲区数量，则Mutator线程(Java应用线程)会挂起应用并被加进来帮助处理，直到全部处理完。因此，必须避免此类场景出现。

并发标记周期 Concurrent Marking Cycle

这个阶段将会为混合收集周期识别垃圾最多的老年代分区。整个周期完成根标记、识别所有(可能**)存活对象**，并计算每个分区的活跃度，从而确定GC效率等级。

当达到IHOP阈值-XX:InitiatingHeapOccupancyPercent(老年代占整堆比，默认45%)时，便会触发并发标记周期。

整个并发标记周期有下面几个阶段：

• 初始标记(Initial Mark)—STW
• 根分区扫描(Root Region Scanning)
• 并发标记(Concurrent Marking)
• 重新标记(Remark)——STW
• 清除(Cleanup)——STW

其中，初始标记(随年轻代收集一起活动)、重新标记、清除是STW的，而并发标记如果来不及标记存活对象，则可能在并发标记过程中，G1又触发了几次年轻代收集。

初始标记 Initial Mark——SWT

初始标记(Initial Mark)负责标记所有能被直接可达的根对象(原生栈对象、全局对象、JNI对象)，根是对象图的起点，因此初始标记需要将Java应用线程暂停掉，也就是需要一个STW的时间段。

事实上，当达到IHOP阈值时，G1并不会立即发起并发标记周期，而是等待下一次年轻代收集，利用年轻代收集的STW时间段，完成初始标记，这种方式称为借道(Piggybacking)。在初始标记暂停中，分区的NTAMS都被设置到分区顶部Top，分区的初始标记是并发执行，直到所有的分区处理完。

根分区扫描 Root Region Scanning——并发

在初始标记暂停结束后，年轻代收集也完成的对象复制到Survivor的工作，应用线程开始活跃起来。

此时为了保证标记算法的正确性，所有新复制到Survivor分区的对象，都需要被扫描并标记成根，这个过程称为根分区扫描(Root Region Scanning)，同时扫描的Suvivor分区也被称为根分区(Root Region)。

根分区扫描必须在下一次年轻代垃圾收集启动前完成(并发标记的过程中，可能会被若干次年轻代垃圾收集打断)，因为每次GC会产生新的存活对象集合。

并发标记 Concurrent Marking——并发

和应用线程并发执行，并发标记线程在并发标记阶段启动，由参数-XX:ConcGCThreads(默认GC线程数的1/4，即-XX:ParallelGCThreads/4)控制启动数量，每个线程每次只扫描一个分区，从而标记出存活对象图。在这一阶段会处理Previous/Next标记位图，扫描标记对象的引用字段。同时，并发标记线程还会定期检查和处理STAB全局缓冲区列表的记录，更新对象引用信息。参数-XX:+ClassUnloadingWithConcurrentMark会开启一个优化，如果一个类不可达(不是对象不可达)，则在重新标记阶段，这个类就会被直接卸载。所有的标记任务必须在堆满前就完成扫描，如果并发标记耗时很长，那么有可能在并发标记过程中，又经历了几次年轻代收集。如果堆满前没有完成标记任务，则会触发担保机制，经历一次长时间的串行Full GC。

存活数据计算 Live Data Accounting

存活数据计算(Live Data Accounting)是标记操作的附加产物，只要一个对象被标记，同时会被计算字节数，并计入分区空间。只有NTAMS以下的对象会被标记和计算，在标记周期的最后，Next位图将被清空，等待下次标记周期。

重新标记 Remark——STW

在该阶段中，G1需要一个暂停的时间，去处理剩下的SATB日志缓冲区和所有更新，找出所有未被访问的存活对象，同时安全完成存活数据计算。前面几步是并行执行的，通过参数-XX:ParallelGCThread可设置GC暂停时可用的GC线程数。同时，引用处理也是重新标记阶段的一部分，所有重度使用引用对象(弱引用、软引用、虚引用、最终引用)的应用都会在引用处理上产生开销。

清除 Cleanup——STW

主要做下面操作：

• RSet梳理，启发式算法会根据活跃度和RSet尺寸对分区定义不同等级，同时RSet数理也有助于发现无用的引用。参数-XX:+PrintAdaptiveSizePolicy可以开启打印启发式算法决策细节；

• 整理堆分区，为混合收集周期识别回收收益高(基于释放空间和暂停目标)的老年代分区集合；

• 识别所有空闲分区，即发现无存活对象的分区。该分区可在清除阶段直接回收，无需等待下次收集周期

年轻代收集/混合收集周期

当应用运行开始时，堆内存可用空间还比较大，只会在年轻代满时，触发年轻代收集；随着老年代内存增长，当到达IHOP阈值-XX:InitiatingHeapOccupancyPercent(老年代占整堆比，默认45%)时，G1开始着手准备收集老年代空间。

首先经历并发标记周期，识别出高收益的老年代分区，前文已述。但随后G1并不会马上开始一次混合收集，而是让应用线程先运行一段时间，等待触发一次年轻代收集。在这次STW中，G1将保准整理混合收集周期。接着再次让应用线程运行，当接下来的几次年轻代收集时，将会有老年代分区加入到CSet中，即触发混合收集，这些连续多次的混合收集称为混合收集周期(Mixed Collection Cycle)。

GC工作线程数

JVM可以通过参数-XX:ParallelGCThreads进行指定GC工作的线程数量。

参数-XX:ParallelGCThreads默认值并不是固定的，而是根据当前的CPU资源进行计算。

如果用户没有指定，且CPU小于等于8，则默认与CPU核数相等；若CPU大于8，则默认JVM会经过计算得到一个小于CPU核数的线程数；也可以人工指定与CPU核数相等。

年轻代收集 Young Collection

并行活动

• 外部根分区扫描 Ext Root Scanning：此活动对堆外的根(JVM系统目录、VM数据结构、JNI线程句柄、硬件寄存器、全局变量、线程对栈根)进行扫描，发现那些没有加入到暂停收集集合CSet中的对象。如果系统目录(单根)拥有大量加载的类，最终可能其他并行活动结束后，该活动依然没有结束而带来的等待时间。
• 更新已记忆集合 Update RS：并发优化线程会对脏卡片的分区进行扫描更新日志缓冲区来更新RSet，但只会处理全局缓冲列表。作为补充，所有被记录但是还没有被优化线程处理的剩余缓冲区，会在该阶段处理，变成已处理缓冲区(Processed Buffers)。为了限制花在更新RSet的时间，可以设置暂停占用百分比-XX:G1RSetUpdatingPauseTimePercent(默认10%，即-XX:MaxGCPauseMills/10)。值得注意的是，如果更新日志缓冲区更新的任务不降低，单纯地减少RSet的更新时间，会导致暂停中被处理的缓冲区减少，将日志缓冲区更新工作推到并发优化线程上，从而增加对Java应用线程资源的争夺。
• RSet扫描 Scan RS：在收集当前CSet之前，考虑到分区外的引用，必须扫描CSet分区的RSet。如果RSet发生粗化，则会增加RSet的扫描时间。开启诊断模式-XX:UnlockDiagnosticVMOptions后，通过参数-XX:+G1SummarizeRSetStats可以确定并发优化线程是否能够及时处理更新日志缓冲区，并提供更多的信息，来帮助为RSet粗化总数提供窗口。参数-XX：G1SummarizeRSetStatsPeriod=n可设置RSet的统计周期，即经历多少此GC后进行一次统计
• 代码根扫描 Code Root Scanning：对代码根集合进行扫描，扫描JVM编译后代码Native Method的引用信息(nmethod扫描)，进行RSet扫描。事实上，只有CSet分区中的RSet有强代码根时，才会做nmethod扫描，查找对CSet的引用。
• 转移和回收 Object Copy：通过选定的CSet以及CSet分区完整的引用集，将执行暂停时间的主要部分：CSet分区存活对象的转移、CSet分区空间的回收。通过工作窃取机制来负载均衡地选定复制对象的线程，并且复制和扫描对象被转移的存活对象将拷贝到每个GC线程分配缓冲区GCLAB。G1会通过计算，预测分区复制所花费的时间，从而调整年轻代的尺寸。
• 终止 Termination：完成上述任务后，如果任务队列已空，则工作线程会发起终止要求。如果还有其他线程继续工作，空闲的线程会通过工作窃取机制尝试帮助其他线程处理。而单独执行根分区扫描的线程，如果任务过重，最终会晚于终止。
• GC外部的并行活动 GC Worker Other：该部分并非GC的活动，而是JVM的活动导致占用了GC暂停时间(例如JNI编译)。

串行活动

• 代码根更新 Code Root Fixup：根据转移对象更新代码根。
• 代码根清理 Code Root Purge：清理代码根集合表。
• 清除全局卡片标记 Clear CT：在任意收集周期会扫描CSet与RSet记录的PRT，扫描时会在全局卡片表中进行标记，防止重复扫描。在收集周期的最后将会清除全局卡片表中的已扫描标志。
• 选择下次收集集合 Choose CSet：该部分主要用于并发标记周期后的年轻代收集、以及混合收集中，在这些收集过程中，由于有老年代候选分区的加入，往往需要对下次收集的范围做出界定；但单纯的年轻代收集中，所有收集的分区都会被收集，不存在选择。
• 引用处理 Ref Proc：主要针对软引用、弱引用、虚引用、final引用、JNI引用。当Ref Proc占用时间过多时，可选择使用参数-XX:ParallelRefProcEnabled激活多线程引用处理。G1希望应用能小心使用软引用，因为软引用会一直占据内存空间直到空间耗尽时被Full GC回收掉；即使未发生Full GC，软引用对内存的占用，也会导致GC次数的增加。
• 引用排队 Ref Enq：此项活动可能会导致RSet的更新，此时会通过记录日志，将关联的卡片标记为脏卡片。
• 卡片重新脏化 Redirty Cards：重新脏化卡片。
• 回收空闲巨型分区 Humongous Reclaim：G1做了一个优化：通过查看所有根对象以及年轻代分区的RSet，如果确定RSet中巨型对象没有任何引用，则说明G1发现了一个不可达的巨型对象，该对象分区会被回收。
• 释放分区 Free CSet：回收CSet分区的所有空间，并加入到空闲分区中。
• 其他活动 Other：GC中可能还会经历其他耗时很小的活动，如修复JNI句柄等

并发标记周期后的年轻代收集 Young Collection Following Concurrent Marking Cycle

混合收集周期 Mixed Collection Cycle

单次的混合收集与年轻代收集并无二致。根据暂停目标，老年代的分区可能不能一次暂停收集中被处理完，G1会发起连续多次的混合收集，称为混合收集周期(Mixed Collection Cycle)。G1会计算每次加入到CSet中的分区数量、混合收集进行次数，并且在上次的年轻代收集、以及接下来的混合收集中，G1会确定下次加入CSet的分区集(Choose CSet)，并且确定是否结束混合收集周期。

转移失败的担保机制 Full GC

当G1无法在堆空间中申请新的分区时，G1便会触发担保机制，执行一次STW式的、单线程的Full GC。Full GC会对整堆做标记清除和压缩，最后将只包含纯粹的存活对象。参数-XX:G1ReservePercent(默认10%)可以保留空间，来应对晋升模式下的异常情况，最大占用整堆50%，更大也无意义。

G1在以下场景中会触发Full GC，同时会在日志中记录to-space-exhausted以及Evacuation Failure：

• 从年轻代分区拷贝存活对象时，无法找到可用的空闲分区
• 从老年代分区转移存活对象时，无法找到可用的空闲分区
• 分配巨型对象时在老年代无法找到足够的连续分区

由于G1的应用场合往往堆内存都比较大，所以Full GC的收集代价非常昂贵，应该避免Full GC的发生

总结

收集器	串行/并行/并发	年轻代/老年代	收集算法	目标	适用场景
Serial	串行	年轻代	复制	响应速度优先	单 CPU 环境下的 Client 模式
Serial Old	串行	老年代	标记-整理	响应速度优先	单 CPU 环境下的 Client 模式、CMS 的后备预案
ParNew	串行 + 并行	年轻代	复制算法	响应速度优先	多 CPU 环境时在 Server 模式下与 CMS 配合
Parallel Scavenge	串行 + 并行	年轻代	复制算法	吞吐量优先	在后台运算而不需要太多交互的任务
Parallel Old	串行 + 并行	老年代	标记-整理	吞吐量优先	在后台运算而不需要太多交互的任务
CMS	并行 + 并发	老年代	标记-清除	响应速度优先	集中在互联网站或 B/S 系统服务端上的 Java 应用
G1	并行 + 并发	年轻代 + 老年代	标记-整理 + 复制算法	响应速度优先	面向服务端应用，将来替换 CMS

参考：

• pdai.tech/md/java/jvm…
