概述

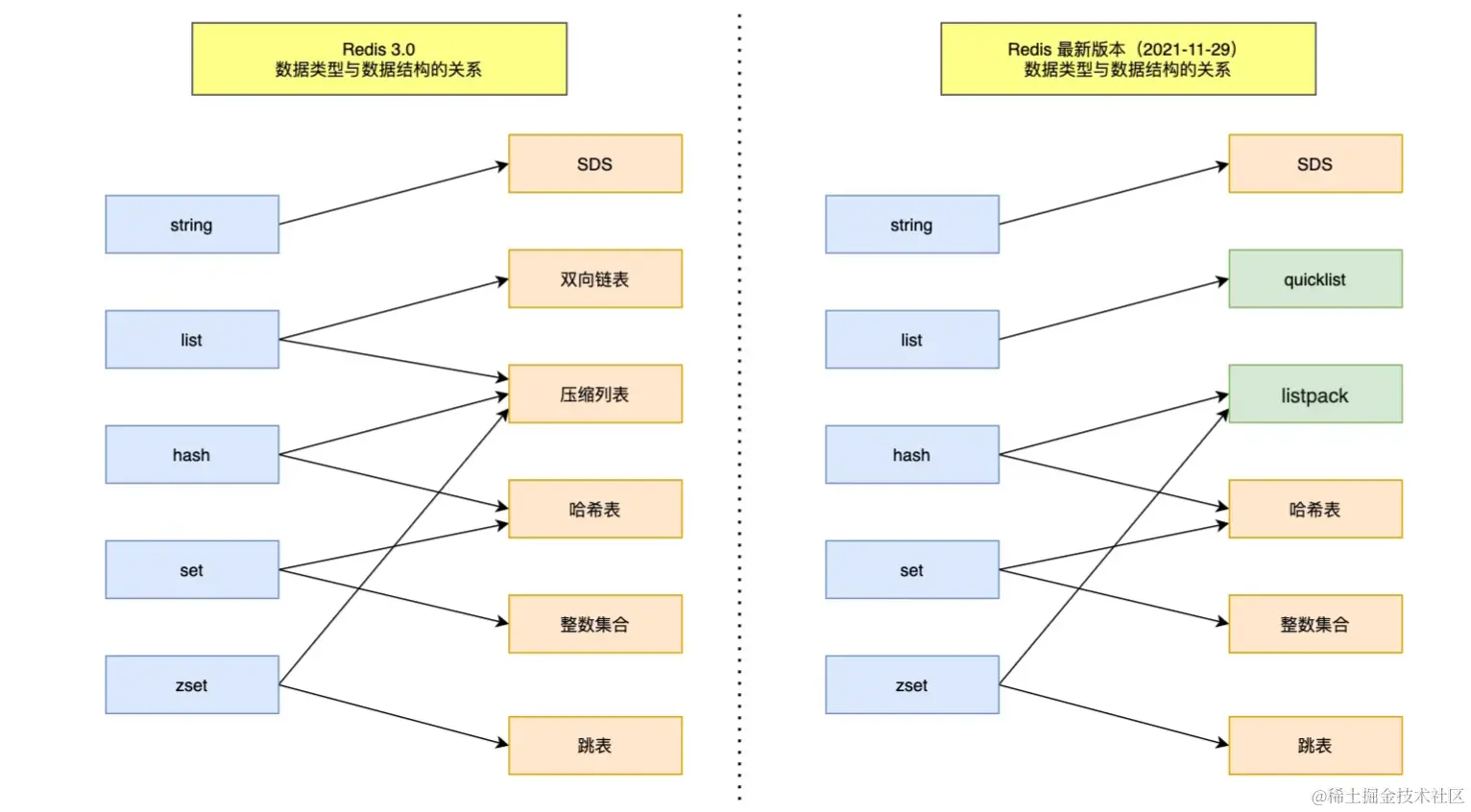

下图是 Redis 对象和数据结构的对应关系图，左侧是 Redis3.0 版本的，右侧是 Redis7.0 版本。


简单动态字符串（SDS）

C语言字符串设计缺陷

  • 获取字符串长度时间复杂度 O(N)
  • 字符串里面不能含有 \0 字符，只能保存文本数据，不能保存像图片、音频、视频文化这样的二进制数据
  • 字符串操作函数不高效且不安全，字符串是不会记录自身的缓冲区大小，发生缓冲区溢出将可能会造成程序运行终止

SDS结构

Redis 5.0 版本

struct __attribute__ ((__packed__)) sdshdr16 {
    uint16_t len;  // 字符串长度
    uint16_t alloc;  // 分配的空间长度
    unsigned char flags;  // sds类型
    char buf[];  // 字节数组
};
  • len：字符串长度。获取字符串长度时间复杂度 O(1)。
  • alloc：分配给字符数组的空间长度。修改字符串时通过alloc - len可计算出剩余的空间大小，不满足自动扩容。
  • flags：表示不同类型的 SDS。分别是：sdshdr5、sdshdr8、sdshdr16、sdshdr32 和 sdshdr64 。
  • buf[]：字符数组，用来保存实际数据。

O（1）复杂度获取字符串长度

len 成员变量来记录长度。

二进制安全

len 成员变量来记录长度，所以可存储包含 \0 的数据。

不会发生缓冲区溢出

自动扩容：

  • 如果所需的 sds 长度 小于 1 MB，那么最后的扩容是按照翻倍扩容来执行的，即 2 倍的 newlen
  • 如果所需的 sds 长度 超过 1 MB，那么最后的扩容长度应该是 newlen + 1MB。

在扩容 SDS 空间之前，SDS API 会优先检查未使用空间是否足够，如果不够的话，API 不仅会为 SDS 分配修改所必须要的空间，还会给 SDS 分配额外的「未使用空间」。

这样的好处是，下次在操作 SDS 时，如果 SDS 空间够的话，API 就会直接使用「未使用空间」，而无须执行内存分配，有效的减少内存分配次数。

节省内存空间

SDS 结构中有个 flags 成员变量，表示的是 SDS 类型。

Redis 一共设计了 5 种类型，分别是 sdshdr5、sdshdr8、sdshdr16、sdshdr32 和 sdshdr64。

这 5 种类型的主要区别就在于，它们数据结构中的 len 和 alloc 成员变量的数据类型不同。

struct __attribute__ ((__packed__)) sdshdr16 {
    uint16_t len;
    uint16_t alloc;
    unsigned char flags;
    char buf[];
};


struct __attribute__ ((__packed__)) sdshdr32 {
    uint32_t len;
    uint32_t alloc;
    unsigned char flags;
    char buf[];
};

链表

adlist.h/listNode结构如下：

typedef struct listNode {
    struct listNode *prev;
    struct listNode *next;
    void *value;
} listNode;

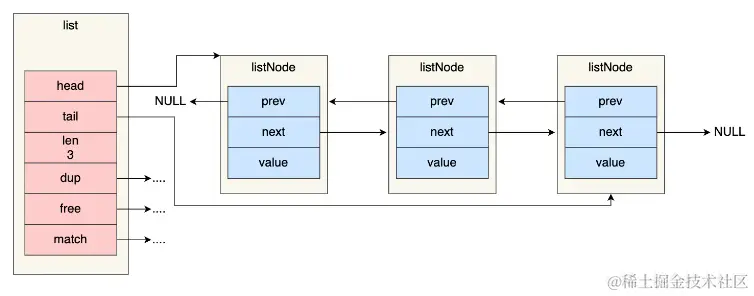

adlist.h/list结构如下：

typedef struct list {
    listNode *head;	// 表头节点
    listNode *tail;	// 表尾节点
    unsigned long len;	// 链表所包含的节点数量
    void *(*dup) (void *ptr);	// 节点值复制函数
    void (*free) (void *ptr);	// 节点释放函数
    int (*match) (void *ptr, void *key);	// 节点值对比函数
} list;


【优点】如下：

  • 双端：获取某个节点的前置节点和后置节点的复杂度都是 O(1) 。
  • 无环：表头指针和表尾指针都指向 NULL ，对链表的访问以 NULL 为终点。
  • 带表头指针和表尾指针：获取表头或表尾节点时间复杂度 O(1)。
  • 带链表长度计数器：获取链表中的节点数量的时间复杂度只需 O(1)。
  • 多态：链表节点使用 void* 指针来保存节点值，并且可以通过 list 结构的 dup、free、match 三个属性为节点值设置类型特定函数，链表可以用于保存不同类型的值。

【缺点】如下：

  • 链表每个节点之间的内存不连续，无法很好利用 CPU 缓存。而数组的内存是连续的，就可以充分利用 CPU 缓存来加速访问。
  • 保存一个链表节点的值都需要一个链表节点结构头的分配，内存开销较大。

版本迭代历史：

Redis 3.0 的 List 对象在数据量比较少的情况下，会采用「压缩列表」作为底层数据结构的实现，它的优势是节省内存空间，并且是内存紧凑型的数据结构。

Redis 3.2 版本设计了新的数据结构 quicklist，并将 List 对象的底层数据结构改由 quicklist 实现。

Redis 5.0 设计了新的数据结构 listpack，沿用了压缩列表紧凑型的内存布局，最终在最新的 Redis 版本，将 Hash 对象和 Zset 对象的底层数据结构实现之一的压缩列表，替换成由 listpack 实现

压缩列表(ziplist)

为了节约内存，由连续内存块组成的顺序型数据结构，类似于数组。


  • zlbytes：记录整个压缩列表占用对内存字节数。作用于内存重新分配或者计算 zlend。
  • zltail：记录压缩列表「尾部」节点距离起始地址有多少字节。通过该值，无须遍历即可确定表尾节点地址。
  • zllen：记录压缩列表包含的节点数量。值小于 65535 时即列表节点数量，等于 65535 时列表节点真实数量需要遍历计算。
  • zlend：标记压缩列表的结束点，固定值 0xFF（十进制255）。
  • entryX：压缩链表节点。

查询第一个元素和最后一个元素时间复杂度 O(1)。但查询其他元素需要遍历，时间复杂度 O(N)，所以压缩列表不适合存储过多元素。

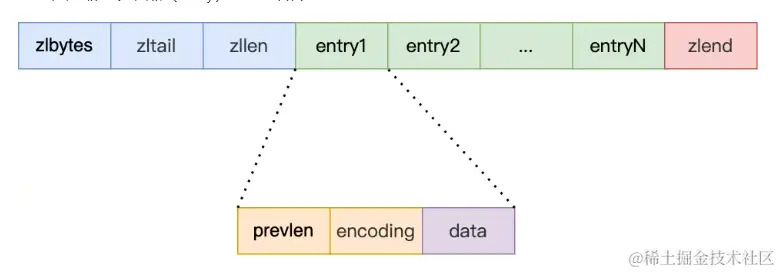

entryX 节点构成如下：


  • prevlen：记录了「前一个节点」的长度，目的是为了实现从后向前遍历；
  • encoding：记录了当前节点实际数据的「类型和长度」，类型主要有两种：字符串和整数。
  • data：记录了当前节点的实际数据，类型和长度都由 encoding 决定；

当往压缩列表中插入数据时，压缩列表就会根据数据类型是字符串还是整数，以及数据的大小，会使用不同空间大小的 prevlen 和 encoding 这两个元素里保存的信息，这种根据数据大小和类型进行不同的空间大小分配的设计思想，正是 Redis 为了节省内存而采用的。

如何分配？

压缩列表里的每个节点中的 prevlen 属性都记录了「前一个节点的长度」，而且 prevlen 属性的空间大小跟前一个节点长度值有关，比如：

  • 如果前一个节点的长度小于 254 字节，那么 prevlen 属性需要用 1 字节的空间来保存这个长度值；
  • 如果前一个节点的长度大于等于 254 字节，那么 prevlen 属性需要用 5 字节的空间来保存这个长度值；

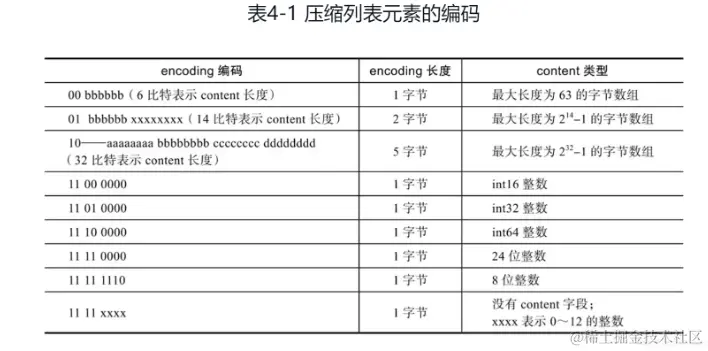

encoding 属性的空间大小跟数据是字符串还是整数，以及字符串的长度有关，如下图（下图中的 content 表示的是实际数据，即本文的 data 字段）：


  • 如果当前节点的数据是整数，则 encoding 会使用 1 字节的空间进行编码，也就是 encoding 长度为 1 字节。通过 encoding 确认了整数类型，就可以确认整数数据的实际大小了，比如如果 encoding 编码确认了数据是 int16 整数，那么 data 的长度就是 int16 的大小。
  • 如果当前节点的数据是字符串，根据字符串的长度大小，encoding 会使用 1 字节/2字节/5字节的空间进行编码，encoding 编码的前两个 bit 表示数据的类型，后续的其他 bit 标识字符串数据的实际长度，即 data 的长度。

连锁更新问题

问题描述：压缩列表新增某个元素或修改某个元素时，如果空间不不够，压缩列表占用的内存空间就需要重新分配。而当新插入的元素较大时，可能会导致后续元素的 prevlen 占用空间都发生变化，从而引起「连锁更新」问题，导致每个元素的空间都要重新分配，造成访问压缩列表性能的下降。

前面提到，压缩列表节点的 prevlen 属性会根据前一个节点的长度进行不同的空间大小分配：

  • 如果前一个节点的长度小于 254 字节，那么 prevlen 属性需要用 1 字节的空间来保存这个长度值；
  • 如果前一个节点的长度大于等于 254 字节，那么 prevlen 属性需要用 5 字节的空间来保存这个长度值；

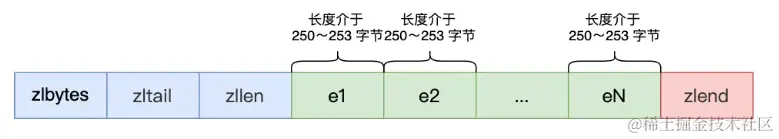

假设一个压缩列表中有多个连续的、长度在 250～253 之间的节点，如下图：


这些节点长度值小于 254 字节，所以 prevlen 属性需要用 1 字节的空间来保存这个长度值。

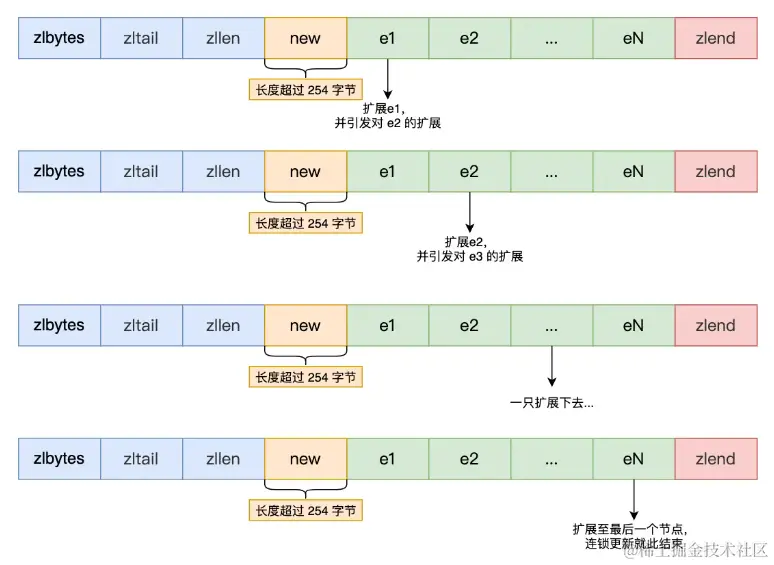

这时，如果将一个长度大于等于 254 字节的新节点加入到压缩列表的表头节点，即新节点将成为 e1 的前置节点，如下图：


因为 e1 节点的 prevlen 属性只有 1 个字节大小，无法保存新节点的长度，此时就需要对压缩列表的空间重分配操作，并将 e1 节点的 prevlen 属性从原来的 1 字节大小扩展为 5 字节大小。


e1 原本的长度在 250～253 之间，因为刚才的扩展空间，此时 e1 的长度就大于等于 254 了，因此原本 e2 保存 e1 的 prevlen 属性也必须从 1 字节扩展至 5 字节大小。

缺陷

  • 保存的元素数量增加了，或是元素变大了，会导致内存重新分配，最糟糕的是会有「连锁更新」的问题。

压缩列表只会用于保存的节点数量不多的场景，只要节点数量足够小，即使发生连锁更新，也是能接受的。

Redis 针对压缩列表在设计上的不足，在后来的版本中，新增设计了两种数据结构：quicklist（Redis 3.2 引入） 和 listpack（Redis 5.0 引入）。

哈希表

结构设计

typedef struct dictht {
    //哈希表数组
    dictEntry **table;
    //哈希表大小
    unsigned long size;
    //哈希表大小掩码，用于计算索引值
    unsigned long sizemask;
    //该哈希表已有的节点数量
    unsigned long used;
} dictht;


哈希冲突

Redis 采用链式哈希解决哈希冲突。


链式哈希缺点：随着链表长度增加，查询该位置上数据耗时也会增加，时间复杂度 O(n) 。

为了解决上面问题，Redis 会自动进行 rehash。

rehash

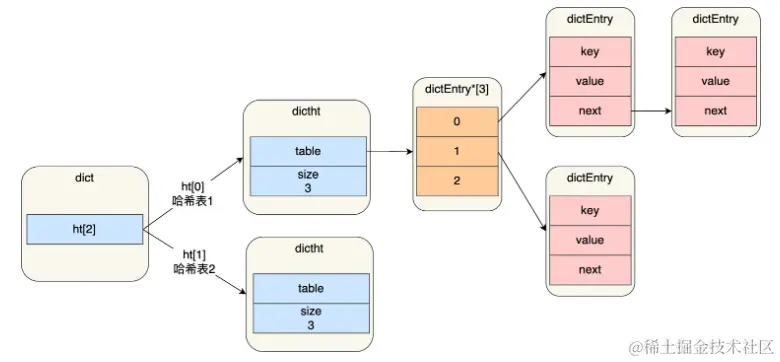

Redis 定义一个 dict 结构体，这个结构体里定义了两个哈希表（ht[2]）。

typedef struct dict {
    …
    //两个Hash表，交替使用，用于rehash操作
    dictht ht[2];
    …
} dict;

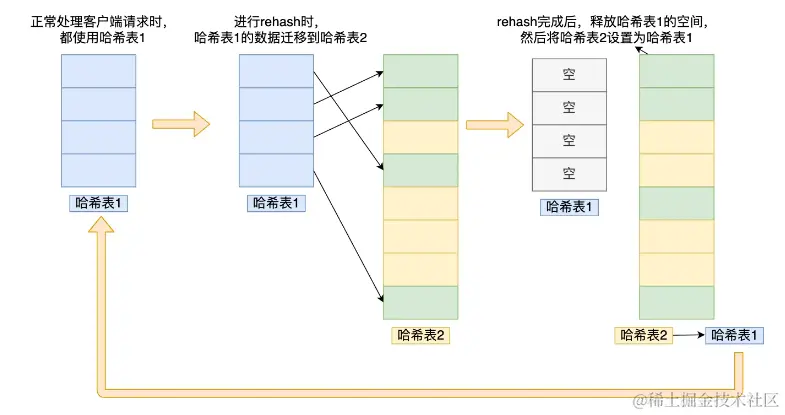

正常服务插入的数据，都会写入到「哈希表 1」，此时的「哈希表 2 」 并没有被分配空间。

随着数据逐步增多，触发了 rehash 操作，这个过程分为三步：

  • 给「哈希表 2」 分配空间，一般会比「哈希表 1」 大 2 倍；
  • 将「哈希表 1 」的数据迁移到「哈希表 2」 中；
  • 迁移完成后，「哈希表 1 」的空间会被释放，并把「哈希表 2」 设置为「哈希表 1」，然后在「哈希表 2」 新创建一个空白的哈希表，为下次 rehash 做准备。


问题：如果「哈希表 1 」的数据量非常大，那么在迁移至「哈希表 2 」的时候，因为会涉及大量的数据拷贝，此时可能会对 Redis 造成阻塞，无法服务其他请求。

渐进式 rehash

数据的迁移的工作不再是一次性迁移完成，而是分多次迁移。

渐进式 rehash 步骤如下：

  • 给「哈希表 2」 分配空间。
  • 在 rehash 进行期间，每次哈希表元素进行新增、删除、查找或者更新操作时，Redis 除了会执行对应的操作之外，还会顺序将「哈希表 1 」中索引位置上的所有 key-value 迁移到「哈希表 2」 上；
  • 随着处理客户端发起的哈希表操作请求数量越多，最终在某个时间点会把「哈希表 1 」的所有 key-value 迁移到「哈希表 2」，从而完成 rehash 操作。

核心思想：把一次性大量数据迁移工作的开销，分摊到了多次处理请求的过程中，避免了一次性 rehash 的耗时操作。

rehash 触发条件

负载因子 = 哈希表已保存节点数量 / 哈希表大小

触发 rehash 操作的条件，主要有两个：

  • 当负载因子大于等于 1 ，并且 Redis 没有在执行 bgsave 命令或者 bgrewiteaof 命令，也就是没有执行 RDB 快照或没有进行 AOF 重写的时候，就会进行 rehash 操作。
  • 当负载因子大于等于 5 时，此时说明哈希冲突非常严重了，不管有没有有在执行 RDB 快照或 AOF 重写，都会强制进行 rehash 操作。

整数集合

结构设计

typedef struct intset {
    //编码方式
    uint32_t encoding;
    //集合包含的元素数量
    uint32_t length;
    //保存元素的数组
    int8_t contents[];
} intset;
  • 如果 encoding 属性值为 INTSET_ENC_INT16，那么 contents 就是一个 int16_t 类型的数组，数组中每一个元素的类型都是 int16_t 。
  • 如果 encoding 属性值为 INTSET_ENC_INT32，那么 contents 就是一个 int32_t 类型的数组，数组中每一个元素的类型都是 int32_t 。
  • 如果 encoding 属性值为 INTSET_ENC_INT64，那么 contents 就是一个 int64_t 类型的数组，数组中每一个元素的类型都是 int64_t 。

类型升级操作

将一个新元素加入到整数集合里面，如果新元素的类型（int32_t）比整数集合现有所有元素的类型（int16_t）都要长时，整数集合需要先进行升级，也就是按新元素的类型（int32_t）扩展 contents 数组的空间大小。升级的过程中，也要维持整数集合的有序性。

整数集合升级的过程不会重新分配一个新类型的数组，而是在原本的数组上扩展空间，然后在将每个元素按间隔类型大小分割，如果 encoding 属性值为 INTSET_ENC_INT16，则每个元素的间隔就是 16 位。

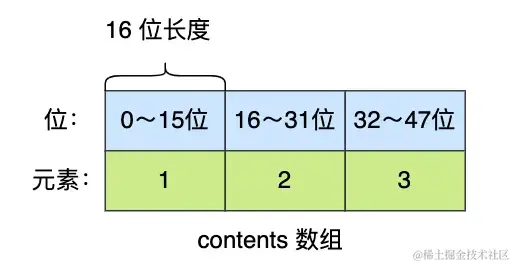

举个例子，假设有一个整数集合里有 3 个类型为 int16_t 的元素：

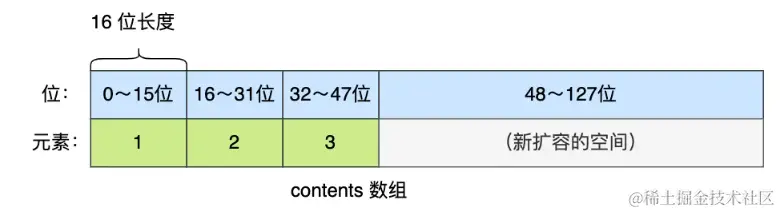

现在，往这个整数集合中加入一个新元素 65535，这个新元素需要用 int32_t 类型来保存，所以整数集合要进行升级操作，首先需要为 contents 数组扩容，在原本空间的大小之上再扩容多 80 位（4x32-3x16=80），这样就能保存下 4 个类型为 int32_t 的元素。

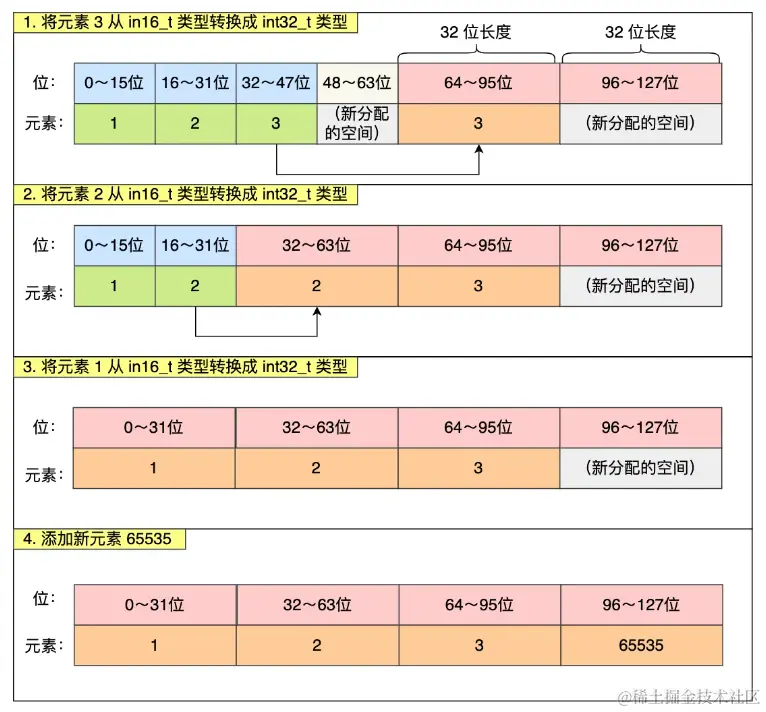

扩容完 contents 数组空间大小后，需要将之前的三个元素转换为 int32_t 类型，并将转换后的元素放置到正确的位上面，并且需要维持底层数组的有序性不变，整个转换过程如下：


优点：

如果要让一个数组同时保存 int16_t、int32_t、int64_t 类型的元素，最简单做法就是直接使用 int64_t 类型的数组。不过这样的话，当如果元素都是 int16_t 类型的，就会造成内存浪费的情况。

整数集合不支持降级操作

quicklist

在 Redis 3.0 之前，List 对象的底层数据结构是双向链表或者压缩列表。然后在 Redis 3.2 的时候，List 对象的底层改由 quicklist 数据结构实现。

quicklist 就是「双向链表 + 压缩列表」组合，因为一个 quicklist 就是一个链表，而链表中的每个元素又是一个压缩列表。\

背景：压缩列表元素增加或者变大会有连锁更新风险。

解决方法：通过控制每个链表节点中的压缩列表的大小或者元素个数，来规避连锁更新的问题。因为压缩列表元素越少或越小，连锁更新带来的影响就越小，从而提供了更好的访问性能。

结构设计

typedef struct quicklist {
    //quicklist的链表头
    quicklistNode *head;      //quicklist的链表头
    //quicklist的链表尾
    quicklistNode *tail;
    //所有压缩列表中的总元素个数
    unsigned long count;
    //quicklistNodes的个数
    unsigned long len;
    ...
} quicklist;

typedef struct quicklistNode {
    //前一个quicklistNode
    struct quicklistNode *prev;     //前一个quicklistNode
    //下一个quicklistNode
    struct quicklistNode *next;     //后一个quicklistNode
    //quicklistNode指向的压缩列表
    unsigned char *zl;
    //压缩列表的的字节大小
    unsigned int sz;
    //压缩列表的元素个数
    unsigned int count : 16;        //ziplist中的元素个数
    ....
} quicklistNode;

每个 quicklistNode 形成了一个双向链表。但是链表节点的元素不再是单纯保存元素值，而是保存了一个压缩列表，所以 quicklistNode 结构体里有个指向压缩列表的指针 *zl。


增加元素步骤：

  1. 检查插入位置的压缩链表是否可以容纳该元素。
  2. 上一步检查如果能容纳则直接保存到压缩链表中，否则会新建一个 quickListNode 结构

quicklist 会控制 quicklistNode 结构里的压缩列表的大小或者元素个数，来规避潜在的连锁更新的风险，但是这并没有完全解决连锁更新的问题。

listpack

前言：

quicklist 虽然通过控制 quicklistNode 结构里的压缩列表的大小或者元素个数，来减少连锁更新带来的性能影响，但是并没有完全解决连锁更新的问题。

因为 quicklistNode 还是用了压缩列表来保存元素，压缩列表连锁更新的问题，来源于它的结构设计，所以要想彻底解决这个问题，需要设计一个新的数据结构。

Redis 在 5.0 新设计一个数据结构叫 listpack，目的是替代压缩列表，它最大特点是 listpack 中每个节点不再包含前一个节点的长度了，压缩列表每个节点正因为需要保存前一个节点的长度字段，就会有连锁更新的隐患。

Github在最新 6.2 发行版本中，Redis Hash 对象、ZSet 对象的底层数据结构的压缩列表还未被替换成 listpack，而 Redis 的最新代码（还未发布版本）已经将所有用到压缩列表底层数据结构的 Redis 对象替换成 listpack 数据结构来实现，估计不久将来，Redis 就会发布一个将压缩列表为 listpack 的发行版本。

结构设计


listpack 头包含两个属性，分别记录了 listpack 总字节数和元素数量，然后 listpack 末尾也有个结尾标识。图中的 listpack entry 就是 listpack 的节点了。

每个 listpack 节点结构如下：


主要包含三个方面内容：

  • encoding：定义该元素的编码类型，会对不同长度的整数和字符串进行编码；
  • data：实际存放的数据；
  • len：encoding + data的总长度；

listpack 没有压缩列表中记录前一个节点长度的字段，listpack 只记录当前节点的长度（压缩列表是记录前一个节点的长度），向 listpack 加入一个新元素的时候，不会影响其他节点的长度字段的变化，从而避免了压缩列表的连锁更新问题。

跳跃表

Redis 只有 Zset 对象底层实现用到了跳表，优势是支持平均 O(logN) 复杂度的节点查找。

Zset 结构体即包含调表，又包含哈希表。好处：既能高效范围查询，也可以高效单点查询。

typedef struct zset {
    dict *dict;
    zskiplist *zsl;
} zset;

Zset 对象在执行数据插入或是数据更新的过程中，会依次在跳表和哈希表中插入或更新相应的数据，从而保证了跳表和哈希表中记录的信息一致。

Zset 对象能支持范围查询（如 ZRANGEBYSCORE 操作），这是因为它的数据结构设计采用了跳表，而又能以常数复杂度获取元素权重（如 ZSCORE 操作），这是因为它同时采用了哈希表进行索引。

为什么文章开头图片 Zset 对象的底层数据结构是「压缩列表」或者「跳表」，而没有说哈希表呢？

Zset 对象在使用跳表作为数据结构的时候，是使用由「哈希表+跳表」组成的 struct zset，但是讨论的时候，都会说跳表是 Zset 对象的底层数据结构，而不会提及哈希表，是因为 struct zset 中的哈希表只是用于以常数复杂度获取元素权重，大部分操作都是跳表实现的。

跳表演化之路

对于数组，在有序的情况下查询元素可以使用二分查找，时间复杂度是 O(logN)。但是对于链表，在有序的情况下，时间复杂度仍然是 O(N)，如何提高查询效率呢？跳表诞生了。

跳表对标的是平衡树 (AVL) 和二分查找，插入/删除/搜索时间复杂度都为 O(logN)。

跳表就是采用了数组二分查找的思想，以空间换取时间提高查询效率。具体怎么演化可以参考这篇文章：juejin.cn/post/689307…

跳表结构

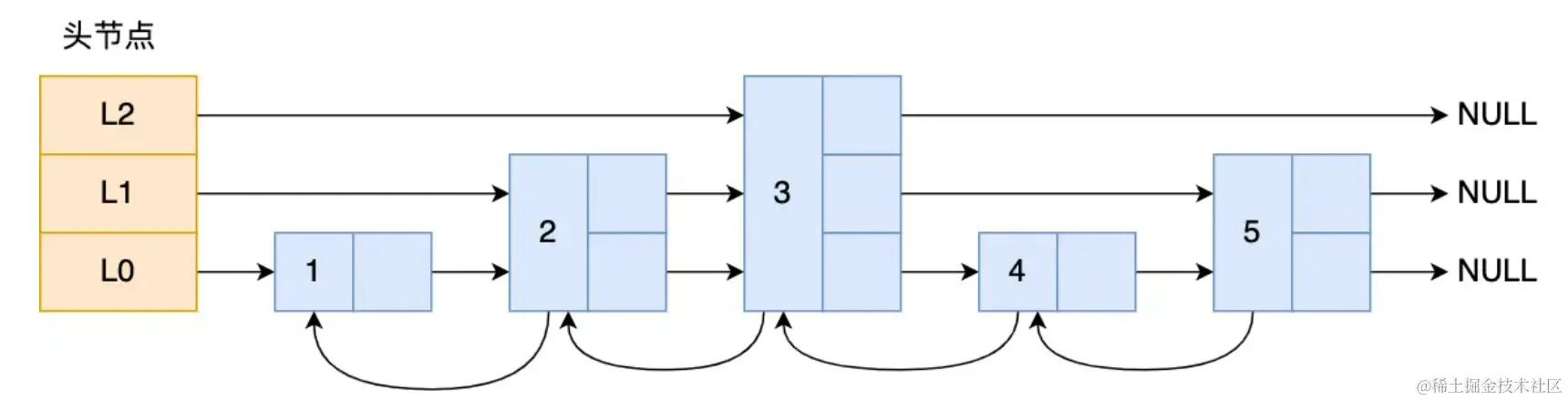

下面是一个层级为3的调表：


图中头节点有 L0~L2 三个头指针，分别指向了不同层级的节点，然后每个层级的节点都通过指针连接起来：

  • L0 层级共有 5 个节点，分别是节点1、2、3、4、5。
  • L1 层级共有 3 个节点，分别是节点 2、3、5。
  • L2 层级只有 1 个节点，也就是节点 3 。

在原链表中查找节点 4 这个元素，只能从头开始遍历链表，需要查找 4 次。而使用了跳表后，只需要查找 2 次就能定位到节点 4，因为可以在头节点直接从 L2 层级跳到节点 3，然后再往前遍历找到节点 4。

typedef struct zskiplistNode {
    //Zset 对象的元素值
    sds ele;
    //元素权重值
    double score;
    //后向指针
    struct zskiplistNode *backward;

    //节点的level数组，保存每层上的前向指针和跨度
    struct zskiplistLevel {
        struct zskiplistNode *forward;
        unsigned long span;
    } level[];
} zskiplistNode;

Zset 对象要同时保存「元素」和「元素的权重」，对应到跳表节点结构里就是 sds 类型的 ele 变量和 double 类型的 score 变量。每个跳表节点都有一个后向指针（struct zskiplistNode *backward），指向前一个节点，目的是为了方便从跳表的尾节点开始访问节点，这样倒序查找时很方便。


跨度跟遍历操作没有关系，遍历操作只需要用前向指针（struct zskiplistNode *forward）就可以完成了。

跨度实际上是为了计算这个节点在跳表中的排位。具体怎么做的呢？因为跳表中的节点都是按序排列的，那么计算某个节点排位的时候，从头节点点到该结点的查询路径上，将沿途访问过的所有层的跨度累加起来，得到的结果就是目标节点在跳表中的排位。

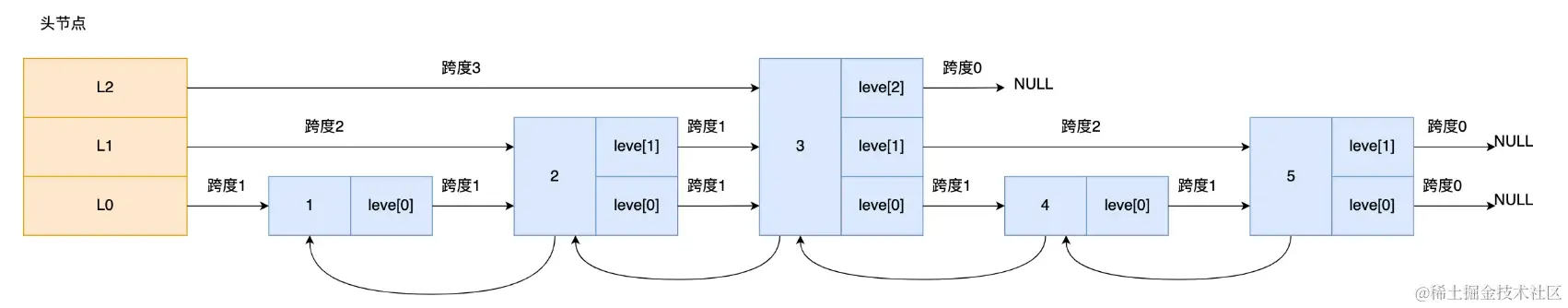

举个例子：查找图中节点 3 在跳表中的排位，从头节点开始查找节点 3，查找的过程只经过了一个层（L2），并且层的跨度是 3，所以节点 3 在跳表中的排位是 3。

图中的头节点其实也是 zskiplistNode 跳表节点，只不过头节点的后向指针、权重、元素值都没有用到，所以图中省略了这部分。

typedef struct zskiplist {
    struct zskiplistNode *header, *tail;
    unsigned long length;
    int level;
} zskiplist;

跳表结构里包含了：

  • 跳表的头尾节点：便于在 O(1) 时间复杂度内访问跳表的头节点和尾节点。
  • 跳表的长度：便于在O(1)时间复杂度获取跳表节点的数量。
  • 跳表的最大层数：便于在O(1)时间复杂度获取跳表中层高最大的那个节点的层数量。

跳表节点查询过程

查找一个跳表节点的过程时，跳表会从头节点的最高层开始，逐一遍历每一层，共有两个判断条件：

  • 如果当前节点的权重「小于」要查找的权重时，跳表就会访问该层上的下一个节点。
  • 如果当前节点的权重「等于」要查找的权重时，并且当前节点的 SDS 类型数据「小于」要查找的数据时，跳表就会访问该层上的下一个节点。

如果上面两个条件都不满足，或者下一个节点为空时，跳表就会使用目前遍历到的节点的 level 数组里的下一层指针，然后沿着下一层指针继续查找，这就相当于跳到了下一层接着查找。

示例：下图有个 3 层级的跳表：


如果要查找「元素：abcd，权重：4」的节点，查找的过程是这样的：

  • 先从头节点的最高层开始，L2 指向了「元素：abc，权重：3」节点，这个节点的权重比要查找节点的小，所以要访问该层上的下一个节点。
  • 但是该层的下一个节点是空节点（ leve[2]指向的是空节点），于是就会跳到「元素：abc，权重：3」节点的下一层去找，也就是 leve[1]。
  • 「元素：abc，权重：3」节点的 leve[1] 的下一个指针指向了「元素：abcde，权重：4」的节点，然后将其和要查找的节点比较。虽然「元素：abcde，权重：4」的节点的权重和要查找的权重相同，但是当前节点的 SDS 类型数据「大于」要查找的数据，所以会继续跳到「元素：abc，权重：3」节点的下一层去找，也就是 leve[0]。
  • 「元素：abc，权重：3」节点的 leve[0] 的下一个指针指向了「元素：abcd，权重：4」的节点，该节点正是要查找的节点，查询结束。

跳表节点层数设置

跳表的相邻两层的节点数量的比例会影响跳表的查询性能。

示例：下图的跳表，第二层的节点数量只有 1 个，而第一层的节点数量有 6 个。


这时，如果想要查询节点 6，那基本就跟链表的查询复杂度一样，就需要在第一层的节点中依次顺序查找，复杂度就是 O(N) 了。所以，为了降低查询复杂度，我们就需要维持相邻层结点数间的关系。

跳表的相邻两层的节点数量最理想的比例是 2:1，查找复杂度可以降低到 O(logN)。类似于二分查找。

下图的跳表就是，相邻两层的节点数量的比例是 2 : 1：


【思考】：那怎样才能维持相邻两层的节点数量的比例为 2 : 1 呢？

如果采用新增节点或者删除节点时，来调整跳表节点以维持比例的方法的话，会带来额外的开销。

Redis 则采用一种巧妙的方法是，跳表在创建节点的时候，随机生成每个节点的层数，并没有严格维持相邻两层的节点数量比例为 2 : 1 的情况。

跳表在创建节点时候，会生成范围为[0-1]的一个随机数，如果这个随机数小于 0.25（相当于概率 25%），那么层数就增加 1 层，然后继续生成下一个随机数，直到随机数的结果大于 0.25 结束，最终确定该节点的层数。层高最大限制是 64。

源码中创建跳表「头节点」的时候，就会直接创建 64 层高的头节点

/* Create a new skiplist. */
zskiplist *zslCreate(void) {
    int j;
    zskiplist *zsl;

    zsl = zmalloc(sizeof(*zsl));
    zsl->level = 1;
    zsl->length = 0;
    zsl->header = zslCreateNode(ZSKIPLIST_MAXLEVEL,0,NULL);
    for (j = 0; j < ZSKIPLIST_MAXLEVEL; j++) {
        zsl->header->level[j].forward = NULL;
        zsl->header->level[j].span = 0;
    }
    zsl->header->backward = NULL;
    zsl->tail = NULL;
    return zsl;
}

创建跳表时，头节点的 level 数组有 ZSKIPLIST_MAXLEVEL个元素（层），节点不存储任何 member 和 score 值，level 数组元素的 forward 都指向NULL， span值都为0。

其中，ZSKIPLIST_MAXLEVEL 定义的是最高的层数，Redis 7.0 定义为 32，Redis 5.0 定义为 64，Redis 3.0 定义为 32。

为什么用跳表而不用平衡树

  • 从内存占用上来比较，跳表比平衡树更灵活一些。平衡树每个节点包含 2 个指针（分别指向左右子树），而跳表每个节点包含的指针数目平均为 1/(1-p)，具体取决于参数 p 的大小。如果像 Redis里的实现一样，取 p=1/4，那么平均每个节点包含 1.33 个指针，比平衡树更有优势。
  • 在做范围查找的时候，跳表比平衡树操作要简单。在平衡树上，我们找到指定范围的小值之后，还需要以中序遍历的顺序继续寻找其它不超过大值的节点。如果不对平衡树进行一定的改造，这里的中序遍历并不容易实现。而在跳表上进行范围查找就非常简单，只需要在找到小值之后，对第 1 层链表进行若干步的遍历就可以实现。
  • 从算法实现难度上来比较，跳表比平衡树要简单得多。平衡树的插入和删除操作可能引发子树的调整，逻辑复杂，而跳表的插入和删除只需要修改相邻节点的指针，操作简单又快速。
