Golang内存模型

堆heap是Go运行时最大的临界资源。对操作系统而言，这是用户进程中缓存的内存；对于Go进程内部，堆是所有对象的内存起源。Golang在堆mheap上进行了细粒度化，建立了mcentral、mcache的模型。

  • mheap：全局的内存起源，访问要加全局锁
  • mcentral：每种对象大小规格对应的缓存，锁的粒度对应于一种规格
  • mcache：每个P持有一份内存缓存，访问时不加锁 image.png

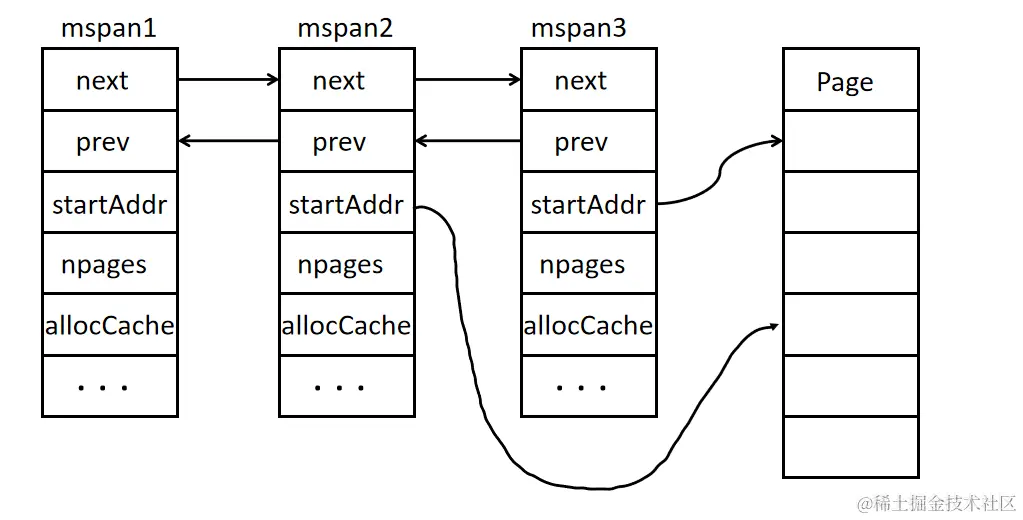

mspan(内存管理单元)

page是最小的存储单元，大小为8KB；mspan是最小的管理单元。mspan大小为page的整数倍，且从8KB到80KB被划分为67种不同的规格，分配对象时，会根据大小映射到不同规格的mspan，从中获取空间。根据规格的大小，产生了不同的等级。 具体大小为8∗2n8*2^nKB image.png

  • 宏观上提高了整体空间利用率
  • 因为规格等级的概念，才支持mcentral实现细琐化
  • mspan是Golang内存管理的最小单元
  • mspan大小是页的整数倍(Go中的页大小为8KB)
  • 每个mspan根据空间大小以及面向分配对象的大小，会被划分为不同的等级
  • 同等级的mspan会从属于同一个mcentral，最终会被组织成链表
  • 由于同等级的mspan内聚于同一个mcentral，所以会基于同一把互斥锁管理
  • mspan会基于bitMap辅助快速找到空闲内存块(块大小为对应等级下的对象大小)，此时需要使用到Ctz64算法


type mspan struct {
    // 标识前后节点的指针
    next *mspan
    prev *mspan
    // ...
    // 起始地址
    startAddr uintptr
    // 包含几页，页是连续的
    npages    uintptr

    // 标识此前的位置都已被占用
    freeindex uintptr
    // 最多可以存放多少个 object
    nelems uintptr // number of object in the span.

    // bitmap 每个 bit 对应一个 object 块，标识该块是否已被占用
    allocCache uint64
    // ...
    // 标识 mspan 等级，包含 class 和 noscan 两部分信息
    spanclass             spanClass
    // ...
}

内存管理组件

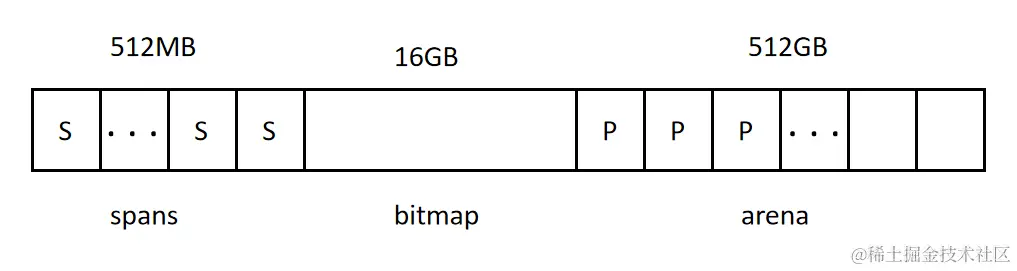

heapArena

heapArena是mheap向操作系统申请内存的单位(64MB)。每个heapArena包含8192(2的13次方)个页，大小为8192 * 8KB = 64MB。heapArena记录了页到mspan的映射。GC时，通过地址偏移找到页很方便，但找到其所属的mspan不容易，因此需要通过这个映射信息进行辅助。

spanClass(内存单元等级)

mspan根据空间大小和面向分配对象的大小，被划分为67种等级（1-67，第0级用于处理更大的对象） image.png

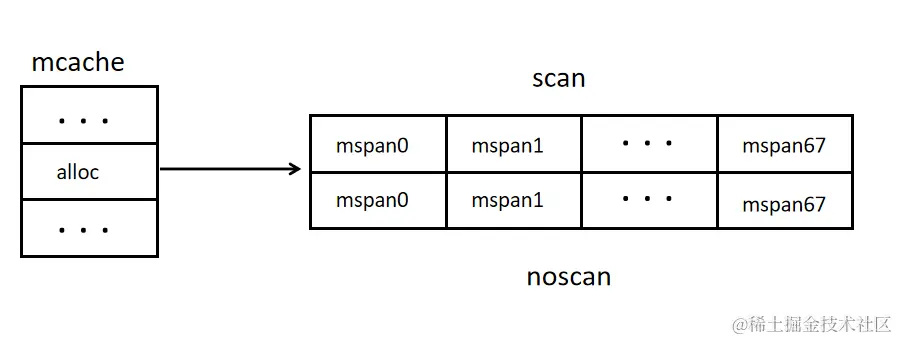

mcache(线程缓存)

image.png mcache是每个p独有的缓存，本地缓存可用的mspan资源，这样就可以直接给Goroutine分配，因为不存在多个Goroutine竞争的情况，所以不会消耗锁资源，无需加锁。他将每种spanClass等级的mspan各缓存了一个，总数为2(nocan维度) * 68(大小维度) = 136。 mcache在初始化的时候是没有任何mspan资源的，在使用过程中会动态地从mcentral申请，之后会缓存下来。当对象小于等于32KB大小时，使用mcache的相应规格的mspan进行分配。

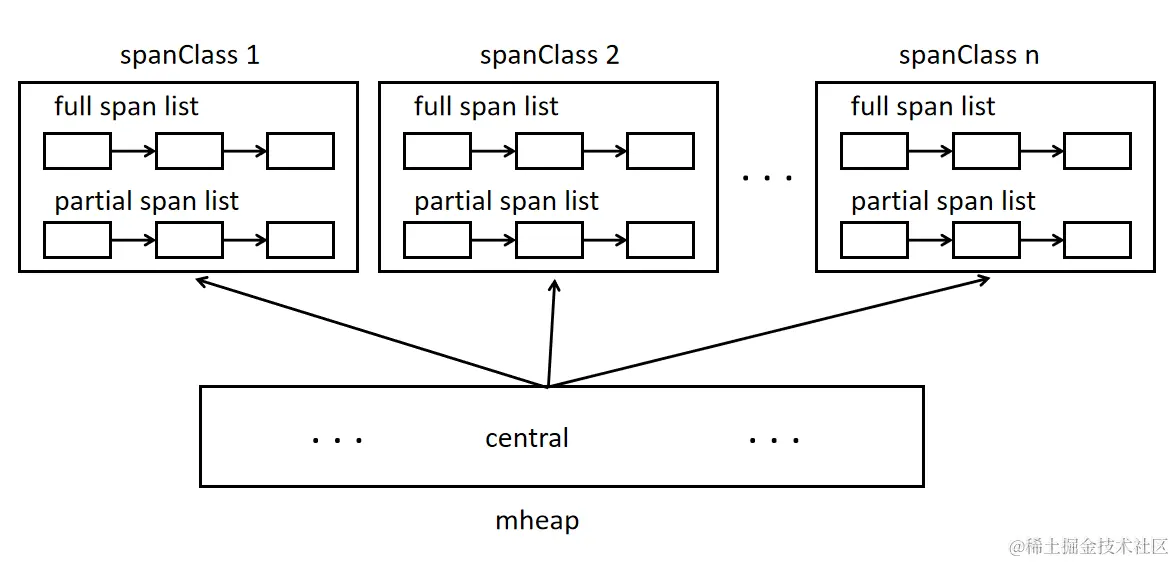

mcentral(中心缓存)

每个mcentral对应一种spanClass，其下聚合了该spanClass下的mspan。mcentral下的mspan分为两个链表，分别为空闲链表partial span list和已分配链表full span list。每个mcentral需要加一把锁


type mcentral struct {
    // 对应的 spanClass
    spanclass spanClass
    // 有空位的 mspan 集合，数组长度为 2 是用于抗一轮 GC
    partial [2]spanSet
    // 无空位的 mspan 集合
    full    [2]spanSet
}

mheap(全局堆缓存)

对于Golang上层应用而言，堆是操作系统虚拟内存的抽象，以8KB为单位作为最小存储单元。负责将连续页组装成mspan。全局内存基于bitMap标识其使用情况，每个bit对应一页，0表示空闲，1表示已被mspan组装。通过heapArena聚合页，记录了页到mspan的映射信息。建立空闲页基数索引radix tree index，辅助快速寻找空闲页。是mcentral的持有者，持有所有spanClass下的mcentral，作为自身的缓存。当内存不够时，向操作系统申请，申请单位为heapArena(64M)

当mcentral没有空闲的mspan时，会向mheap申请。而mheap没有资源时，会向操作系统申请新内存。mheap主要用于大对象的内存分配，以及管理未切割的mspan，用于给mcentral切割成小对象。

type mheap struct {
    // 堆的全局锁
    lock mutex

    // 空闲页分配器，底层是多棵基数树组成的索引，每棵树对应 16 GB 内存空间
    pages pageAlloc

    // 记录了所有的 mspan. 需要知道，所有 mspan 都是经由 mheap，使用连续空闲页组装生成的
    allspans []*mspan

    // heapAreana 数组，64 位系统下，二维数组容量为 [1][2^22]
    // 每个 heapArena 大小 64M，因此理论上，Golang 堆上限为 2^22*64M = 256T
    arenas [1 << arenaL1Bits]*[1 << arenaL2Bits]*heapArena

    // ...
    // 多个 mcentral，总个数为 spanClass 的个数
    central [numSpanClasses]struct {
        mcentral mcentral
        // 用于内存地址对齐
        pad      [cpu.CacheLinePadSize - unsafe.Sizeof(mcentral{})%cpu.CacheLinePadSize]byte
    }

    // ...
}

分配机制

Golang中，会依据object的大小，将其分为tiny(微对象)(0,16B)，small(小对象)[16B,32KB]，large(大对象)(32KB,无穷) 微对象的分配流程

  1. 从P专属mcache的tiny分配器取内存(无锁)
  2. 根据所属的spanClass，从P专属mcache缓存的mspan中取内存(无所)
  3. 根据所属的spanClass从对应的mcentral中取mspan填充到mcache，然后从mspan中取内存(spanClass粒度锁)
  4. 根据所属的spanClass，从mheap的页分配器pageAlloc取得足够数量空闲页组装成mspan填充到mcache，然后从mspan中取内存
  5. mheap向操作系统申请内存，更新页分配器的索引信息，然后重复（4） 小对象的分配流程：跳过1，执行2-5 大对象的分配流程：跳过1-3，执行4，5

mallocgc

new(T)
&T{}
make(xxxx)

无论以哪种方式，最终都会实现mallocgc方法

tiny分配

每个P独有的mcache拥有一个微对象分配器，每16B成块，基于offset线性移动的方式对微对象进行分配。对象会根据自身大小向上取2的整数倍字节进行空间补齐。


mcache分配

在mspan中，基于Ctz64算法，根据mspan.allocCache的bitMap信息快速检索到空闲的object块，进行返回。

mcentral分配

倘若mcache中对应的mspan空间不足，则会在mcache.refill方法中，向更上层的mcentral乃至mheap获取mspan，填充到mcache中。mcentral.cacheSpan方法中，分别从partial和full中尝试获取有空间的mspan。

mheap分配

倘若从partial和full中都找不到合适的mspan，则会调用mcentral的grow方法，经由mcentral.grow方法和mheap.alloc方法的周转，最终会步入mheap.allocSpan方法中

向操作系统申请

如果mheap中没有足够的空闲页，会发起mmap系统调用，向操作系统申请额外的内存空间
