实验：基于Arduino Uno 开发板在 PC 端展示 PWM 信号脉冲
一、硬件清单
1.Arduino Uno 开发板一块+配套串口线一根
2.150欧姆色环电阻一个
3.面包板一块
4.杜邦线若干根
5.LED 灯一颗
6.PCB 集成板一块
二、脉冲信号的定义

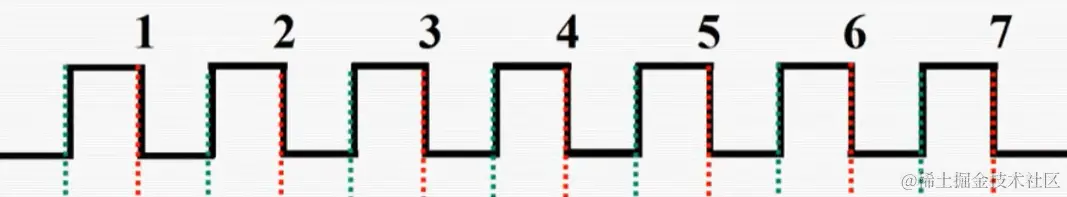

脉冲信号是一种离散信号，最常用的 是 方波信号，例如给一个引脚周期性输出高电平1秒，在输出低电平1秒。得到的脉冲方波信号如下图所示：
2.1 PWM 调亮度/调速的原理

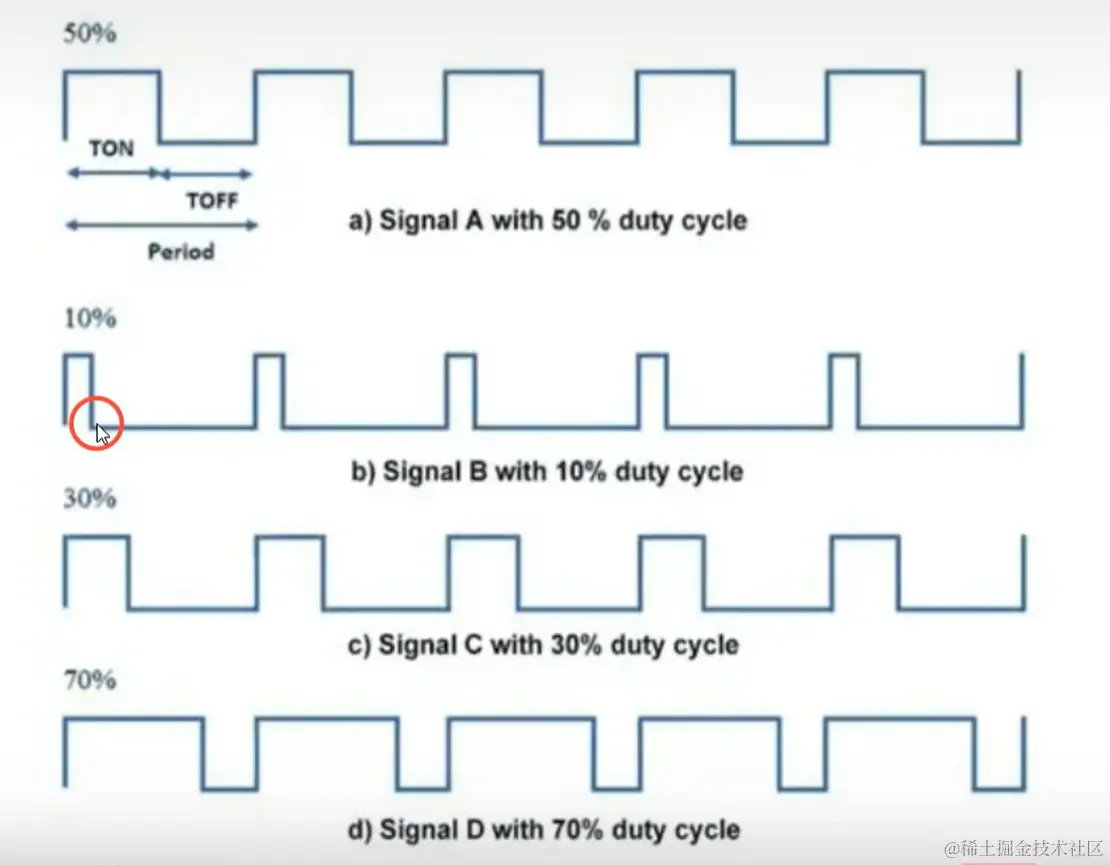

PWM 是没重宽度调制的简称，其实这里所谓的调制，就是调节一个周期内方波信号中高电平所占的比例，这个比例称为占空比。如下图所示：
PWM 调速的原理简单理解为：一个周期内，高电平所占比例越高，LED 灯的亮度就越亮，点击的转速也就越快。
三、使用 PWM 信号制作 LED 呼吸灯
3.1 如何产生 PWM 信号？
使用 Arduino 中的 analogWrite() 函数可以很方便地输出不同空占比的 PWM 信号，参数范围为0-255，值越大，空占比越大，LED 灯越亮。
3.2 呼吸灯实现原理
使用 analogWrite() 函数输出空占比逐渐变大的 PWM 信号，到达最大值后，在输出空占比逐渐变小的 PWM 信号，循环往复，即可实现 LED 呼吸灯的效果。
3.3 电脑连接原理图分析

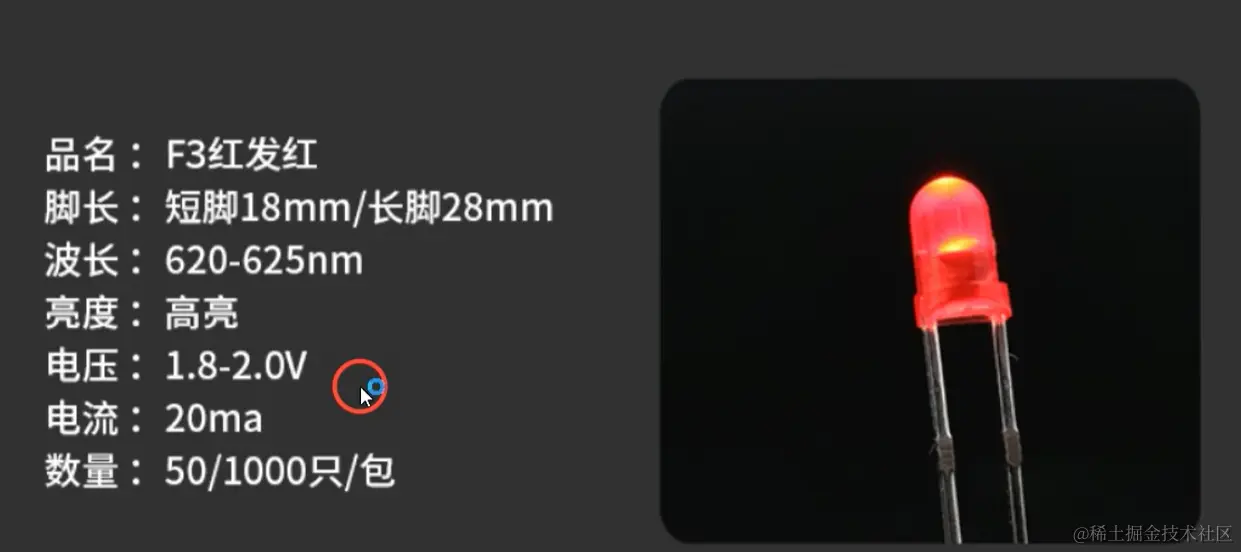

3.3.1 查看 LED 灯的参数，主要是电流和电压

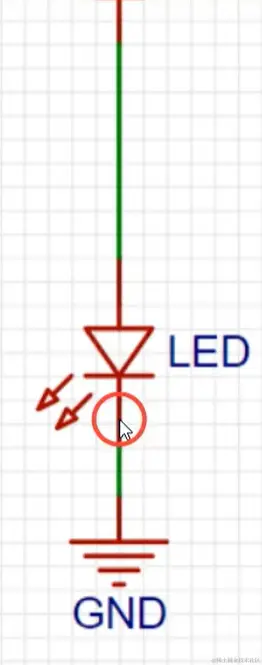

思考：使用下面这个电路图可以实现吗？
为了降压限流，还需要在电路中串联一个电阻：

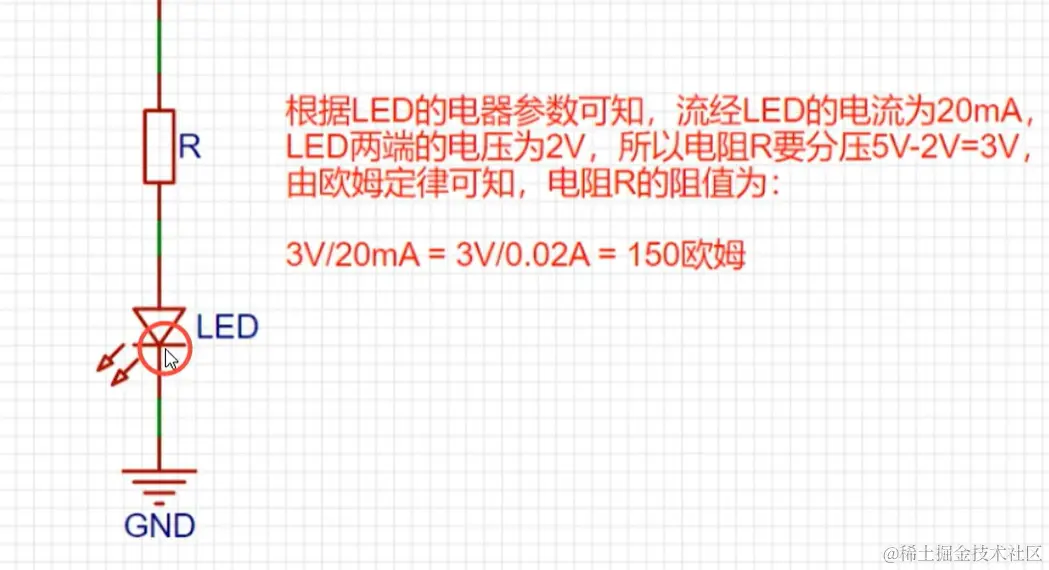

3.3.2 计算机串联电阻阻值：

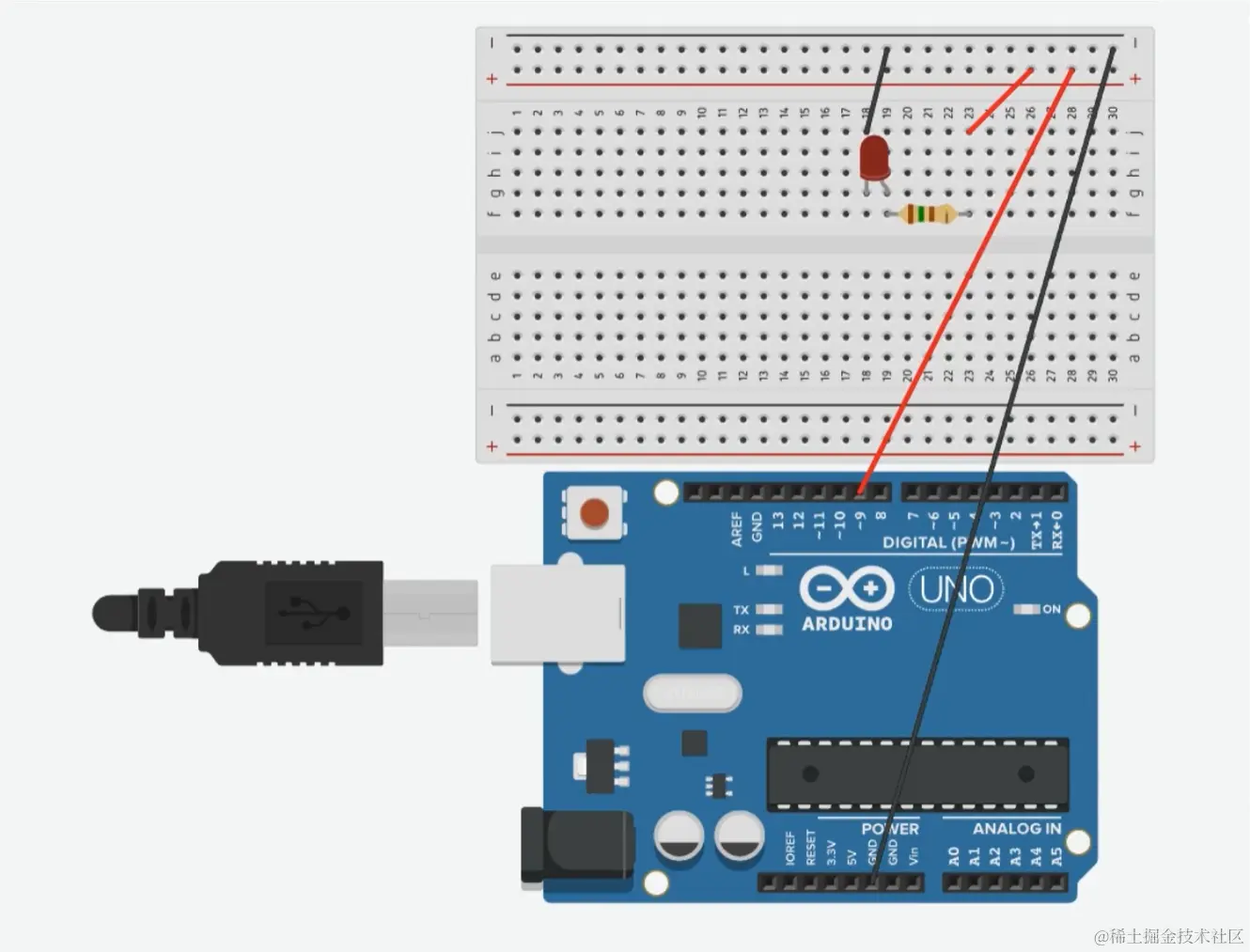

3.3.3 方式一：确定接线线路（面包板）：

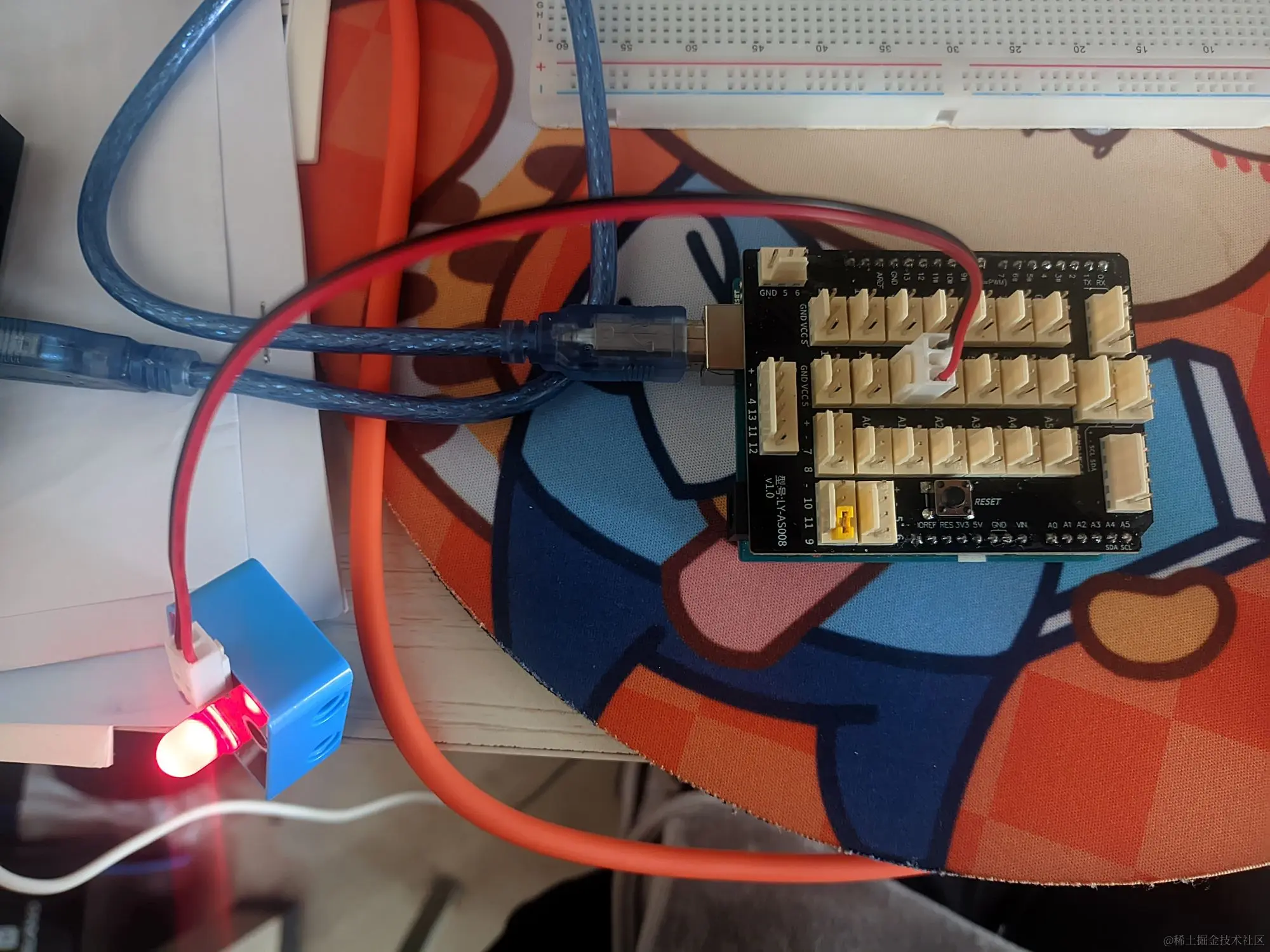

方式二：PCB 集成板：
四、代码结构：
定义管脚号
初始化管脚以及模式
信号循环
完整代码：
// PWM 脉冲信号：是一种离散信号，占空比是50%。在一个周期内所占用的空比值越大，则 LED 灯的亮度越亮
#define LED 9 // 定义管脚号
void setup() {
// 设置管脚为输出模式
pinMode(LED, OUTPUT);
}
void loop() {
/*
analogWrite 函数可以产生脉冲信号，参数范围为0-255
for 循环进行调整 PWM 值的大小
*/
// 不断增大亮度值
for (int i=0;i<=255;i++) {
analogWrite(LED, i);
delay(5);
}
// 不断减小亮度值
for (int i=265;i>=0;i--) {
analogWrite(LED, i);
delay(5);
}
}
