1.2渲染流程

openGL渲染流程

CPU

模型文件（FBX）=》MeshRender

模型文件

模型文（FBX）件包含了 uv 顶点位置 法线 切线 等渲染所需要的信息

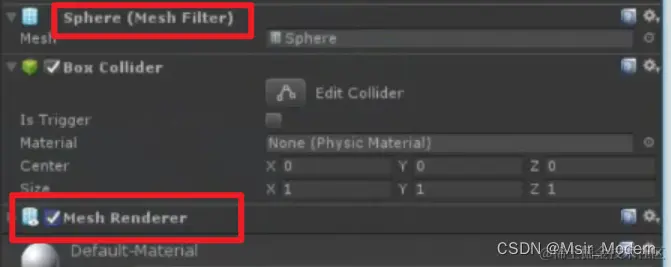

SkinnedMeshRender / Mesh Rander & Mesh Filter 会负责把这些信息传递到GPU内（Unity会自动挂载这个组件）

SkinnedMeshRender:带蒙皮的骨骼 Mesh Rander 主要是将顶点等信息传递到GPU Mesh Filter 表示将哪个模型信息传递给GPU

GPU

GPU流程通常被称为渲染管线：

顶点着色器-=》光栅化-=》片段着色器-=alpha测试-=》模板测试-=》深度测试-=》Blend-=》Gbuffer-=》frontBuffer-=》frameBuffer-=》显示器

顶点着色器

1、计算顶点的颜色 2、将物体坐标系转换到相机坐标系

光栅化

将顶点转化成像素

顶点 4个 到了片段着色器 100*100 结论： 顶点着色器会运行4次，片段着色器会运行10000次 顶点着色器和片段着色器运算次数不是一个量级 能把运算放在顶点着色器就放在这里

片段着色器

已经是像素点了 1、纹理采样：从纹理像素附给像素 2、像素和灯光计算

像素：由RGBA 4个通道组成 （或者被称RGBA8888 表示每个通道占8bit） 屏幕分辨率720*1280可以被描述为Float[720*1280]

Alpha测试：

挑选合格的alpha像素显示 比如RGBA里的A值小于0.5，进入透明状态，则这个像素不渲染

模板测试：

达到合格的像素、模板信息

像素还可以携带模板信息，达到条件的模板值显示

深度测试：

符合条件的像素就通过，不然就丢弃

Blend：

将当前要渲染的像素和已经渲染出来的像素混合运算

GBuffer：

通过测试后会将 RGBA 模板值 深度值 等等存储进GBuffer内

Buffer ： 缓存区

FrontBuffer、FrameBuffer：

这两个交替显示,大小为当前显示区域、显示器的大小
