9.1 坐标辅助器与轨道控制器

9.1.1 坐标辅助器

        1、three.js坐标系

            当我们在three.js中创建3D场景时，我们需要使用一个坐标系来定位和控制对象的位置和方向。three.js使用的坐标系是右手坐标系，这意味着X轴向右，Y轴向上，Z轴向前。

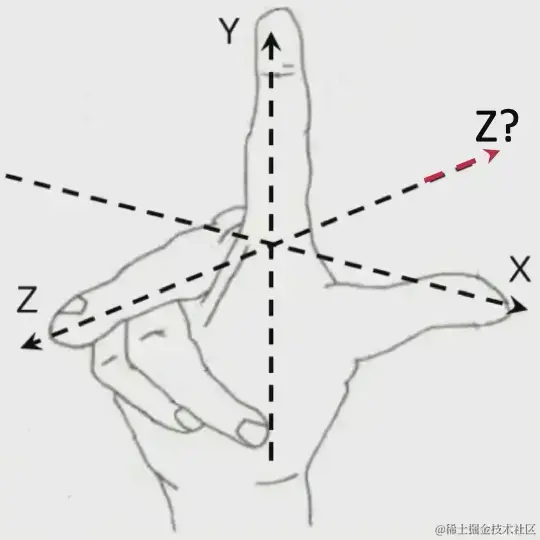

            在右手坐标系中，我们可以使用右手规则来确定一个向量的方向。右手规则指的是，将右手伸出，并将大拇指指向X轴的正方形，食指指向Y轴的正方向，中指指向Z轴的正方向。那么，当我们沿着一个向量的方向时，大拇指指向的方向就是向量的正方向。


        2、添加坐标辅助器

            在three.js中，它提供了一个AxesHelper类，可以用它来生成一个坐标辅助器。

const camera = new THREE.PerspectiveCamera(45, window.innerWidth / window.innerHeight, 1, 1000);
camera.position.z = 5;
camera.lookAt(0, 0, 0);

// 添加世界坐标辅助器
const axesHelper = new THREE.AxesHelper(5);
scene.add(axesHelper);

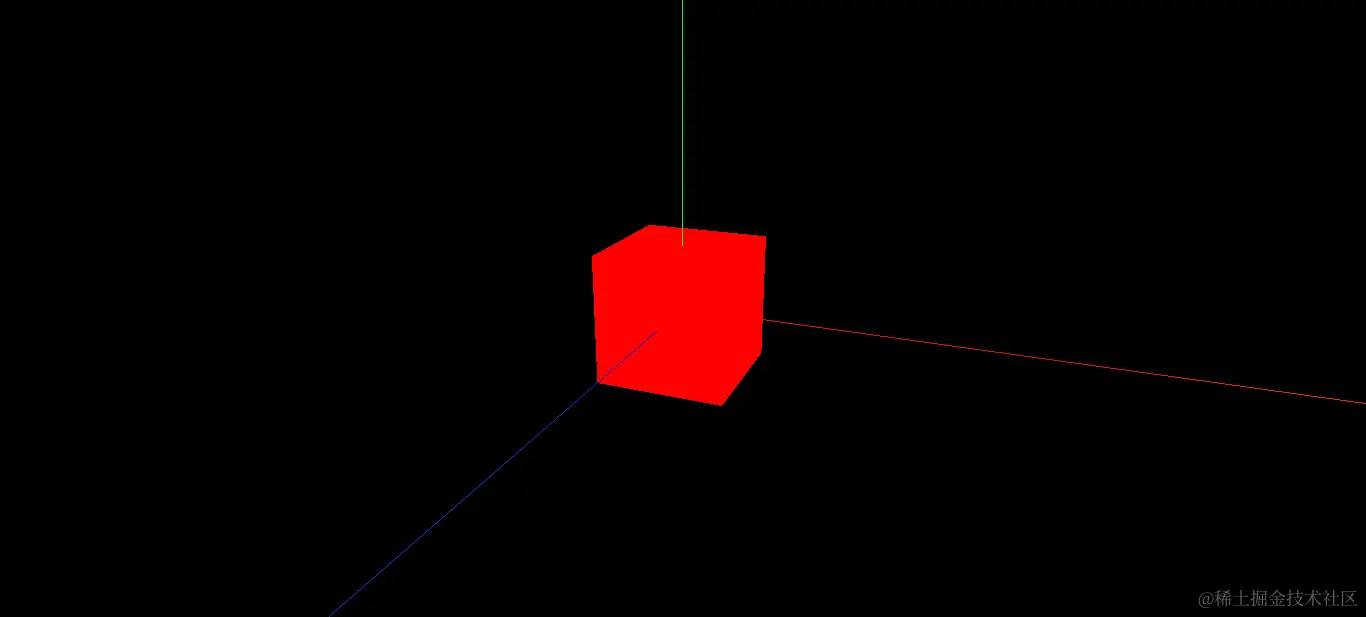

            实例化AxesHelper类的参数代表的是轴的线段长度，红色代表X轴，绿色代表Y轴，蓝色代表Z轴。

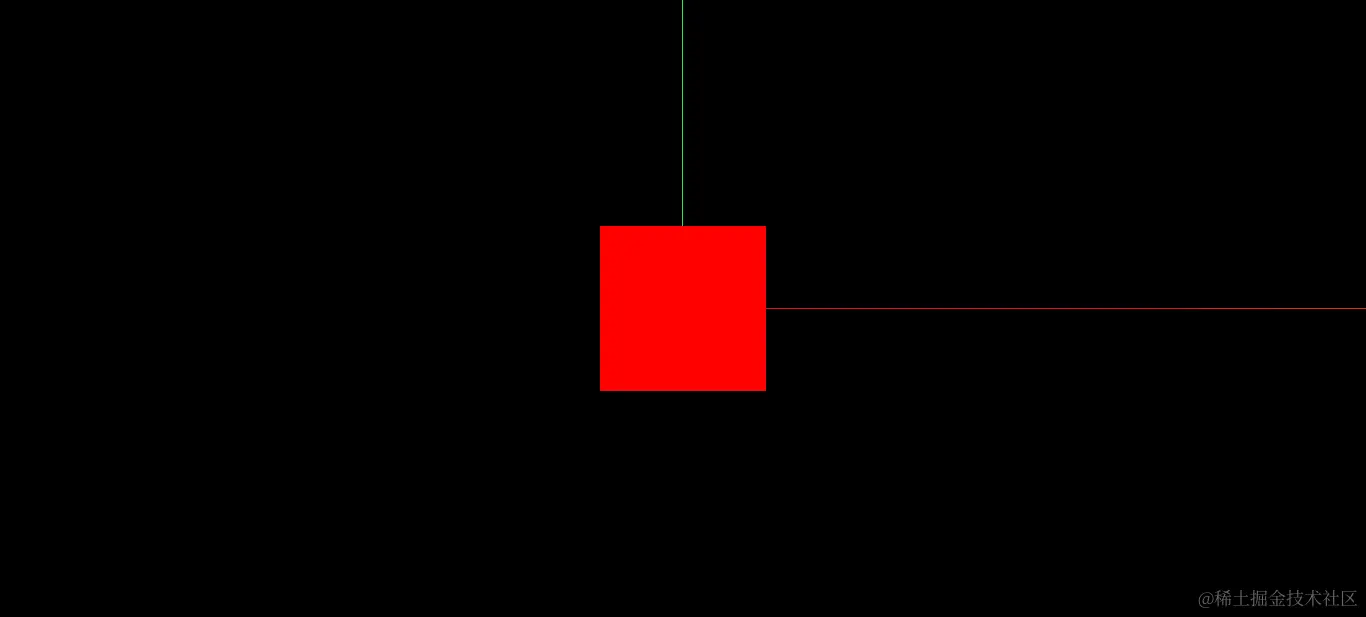

            这里我们只看到X轴和Y轴，那是因为目前摄像机的位置是正对着物体，也就是说相机的位置与Z轴重叠在一起了，只需要调整一下X和Y轴即可。

// 创建一个相机 视点
const camera = new THREE.PerspectiveCamera(45, window.innerWidth / window.innerHeight, 1, 1000);
// 设置相机的位置
camera.position.x = 2;
camera.position.y = 2;
camera.position.z = 5;
camera.lookAt(0, 0, 0);

// 添加世界坐标辅助器
const axesHelper = new THREE.AxesHelper(5);
scene.add(axesHelper);


9.1.2 轨道控制器

        轨道控制器是three.js中非常实用的一个工具，它可以帮助用户更轻松地探索3D场景。使用轨道控制器，用户可以通过鼠标或触摸屏来旋转、缩放和平移相机，从而改变相机的视角，观察场景中的不同物体或角度。

        具体来说，轨道控制器可以通过鼠标或触摸屏来旋转相机，改变场景的视角，调整场景的大小，移动场景中的物体。

        1、引入插件库

import {OrbitControls} from "three/examples/jsm/controls/OrbitControls.js"

        2、实例化轨道控制器

            实例化之后并不是添加到场景就完事，而是需要调用它的update()方法然后重新渲染才能生效，一般会在它的动画函数里调用update()方法。

// 添加轨道控制器
addOrbitControls() {
  this.orbitControls = new OrbitControls(this.camera, this.renderer.domElement);
},
// 动画函数
animation() {
  this.orbitControls.update();
  // 渲染
  this.renderer.render(this.scene, this.camera);
  requestAnimationFrame(this.animation);
}

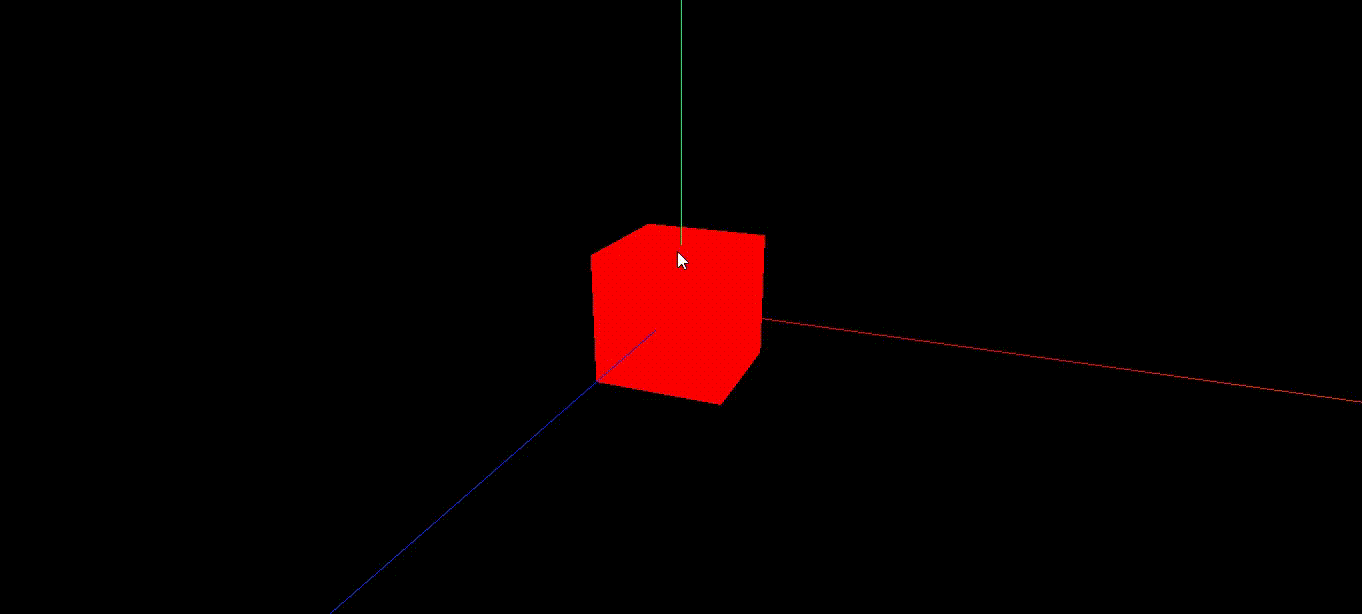

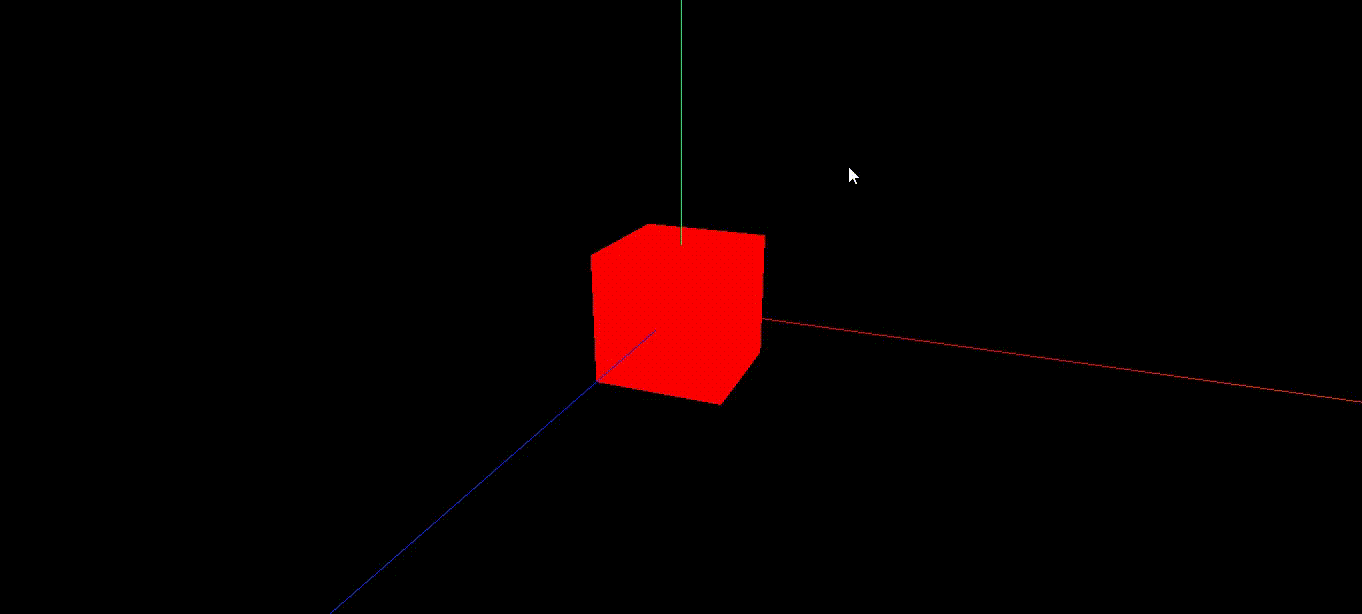

            注意：这里旋转缩放的并不是物体，而是相机。它是监听鼠标的拖拽和滚轮来控制相机的位置，是相机绕着物体在旋转或缩放。

        3、设置带阻尼惯性

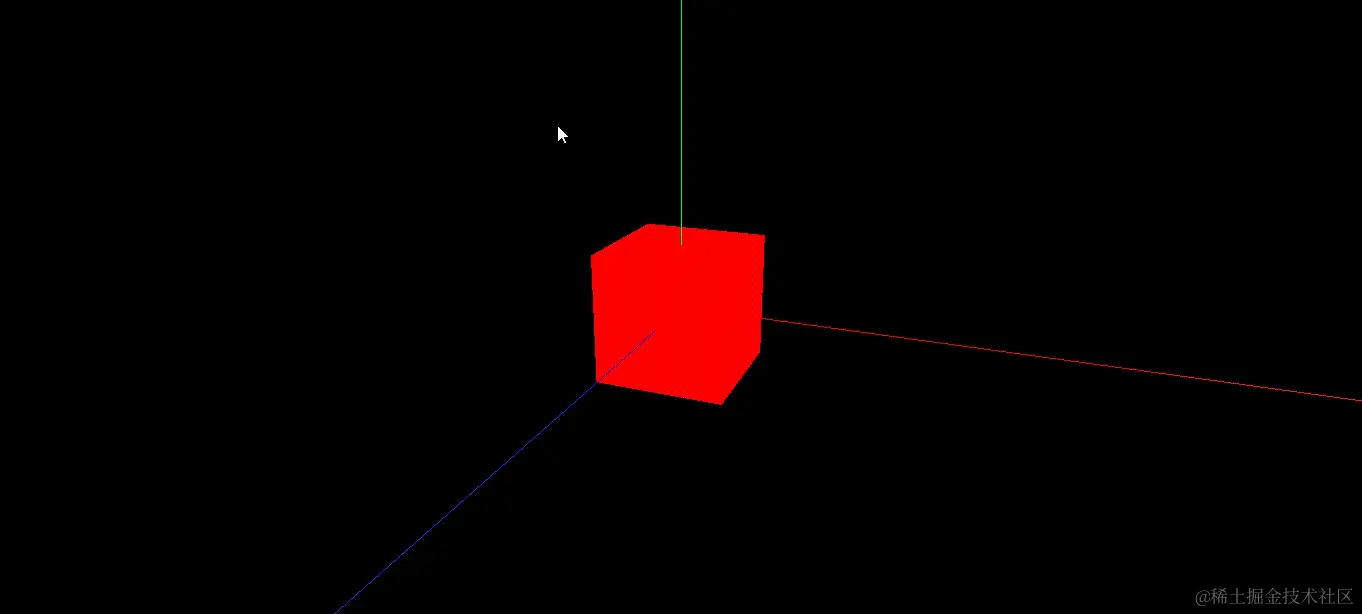

            设置阻尼的意思是它滑动的时候可以带有一定的惯性，就是滑动完之后不是立即停下来，而是滑动一下再慢慢停下，比较人性化。

// 添加轨道控制器
addOrbitControls() {
  this.orbitControls = new OrbitControls(this.camera, this.renderer.domElement);
  // 设置带阻尼的惯性
  this.orbitControls.enableDamping = true;
},


        4、设置阻尼系数

            我们可以通过设置阻尼系数，控制它最后滑动的时长，数值越小，惯性越大。

// 添加轨道控制器
addOrbitControls() {
  this.orbitControls = new OrbitControls(this.camera, this.renderer.domElement);
  // 设置带阻尼的惯性
  this.orbitControls.enableDamping = true;
  // 设置阻尼系数
  this.orbitControls.dampingFactor = 0.01;
}


        5、设置自动旋转

            它提供了一个autoRotate属性，设置为true就会自动旋转，无需手动滑动。

// 添加轨道控制器
addOrbitControls() {
  this.orbitControls = new OrbitControls(this.camera, this.renderer.domElement);
  // 设置带阻尼的惯性
  this.orbitControls.enableDamping = true;
  // 设置阻尼系数
  this.orbitControls.dampingFactor = 0.01;
  // 设置自动旋转
  this.orbitControls.autoRotate = true;
}


        6、改变绑定的DOM事件

            它在实例化的时候传入的第二个参数是domElement，也就是说绑定的dom元素，我们这里传入的是renderer.domElement，这个是canvas元素事件。当然如果想换一个dom元素来监听也是可以的，例如这里换成body元素。

// 添加轨道控制器
addOrbitControls() {
  this.orbitControls = new OrbitControls(this.camera, document.body);
  // 设置带阻尼的惯性
  this.orbitControls.enableDamping = true;
  // 设置阻尼系数
  this.orbitControls.dampingFactor = 0.01;
  // 设置自动旋转
  this.orbitControls.autoRotate = true;
}

        上述只是列举了轨道控制器的一部分属性，其余的属性可以参考官方文档：threejs.org/docs/index.…

9.1.3 代码示例

9.2 物体的位移与父子元素

9.2.1 物体的位移

        一个三维对象基本上都存在position属性，它是用来控制这个对象的位置。它的类型是一个三维变量，默认值为(0, 0, 0)

        1、直接修改position属性

const cubeGeometry = new THREE.BoxGeometry(1, 1, 1);
const cubeMaterial = new THREE.MeshBasicMaterial({ color: 0xff0000 });
const cube = new THREE.Mesh(cubeGeometry, cubeMaterial);
cube.position.x = 2;

        2、调用set方法

const cubeGeometry = new THREE.BoxGeometry(1, 1, 1);
const cubeMaterial = new THREE.MeshBasicMaterial({ color: 0xff0000 });
const cube = new THREE.Mesh(cubeGeometry, cubeMaterial);
cube.position.set(2,0,0);


9.2.2 父子元素

        position属性在文档上描述的是：表示对象局部位置。它并不是说绝对位置，如果它是添加在场景中的，那这个位置就是世界位置；如果它是添加在某个父元素里的，那它就是相对于父元素的局部位置。有点类似于CSS中的绝对定位和相对定位的概念。

        three.js的元素不仅可以添加在场景中，还可以添加到某个物体中，形成父子关系。

        1、添加一个父元素

addCube() {
  const cubeGeometry = new THREE.BoxGeometry(1, 1, 1);
  const cubeMaterial = new THREE.MeshBasicMaterial({ color: 0xff0000 });
  const parentCubeMaterial = new THREE.MeshBasicMaterial({ color: 0x00ff00 });

  const cube = new THREE.Mesh(cubeGeometry, cubeMaterial);
  let parentCube = new THREE.Mesh(cubeGeometry, parentCubeMaterial);

  // 将子元素添加到父元素里
  parentCube.add(cube);

  // 添加父元素到场景里
  this.scene.add(parentCube);
},

        2、设置父和子元素的position

addCube() {
  const cubeGeometry = new THREE.BoxGeometry(1, 1, 1);
  const cubeMaterial = new THREE.MeshBasicMaterial({ color: 0xff0000 });
  const parentCubeMaterial = new THREE.MeshBasicMaterial({ color: 0x00ff00 });

  const cube = new THREE.Mesh(cubeGeometry, cubeMaterial);
  let parentCube = new THREE.Mesh(cubeGeometry, parentCubeMaterial);

  // 将子元素添加到父元素里
  parentCube.add(cube);

  parentCube.position.set(-3, 0, 0);
  cube.position.set(3, 0, 0);

  // 添加父元素到场景里
  this.scene.add(parentCube);
},

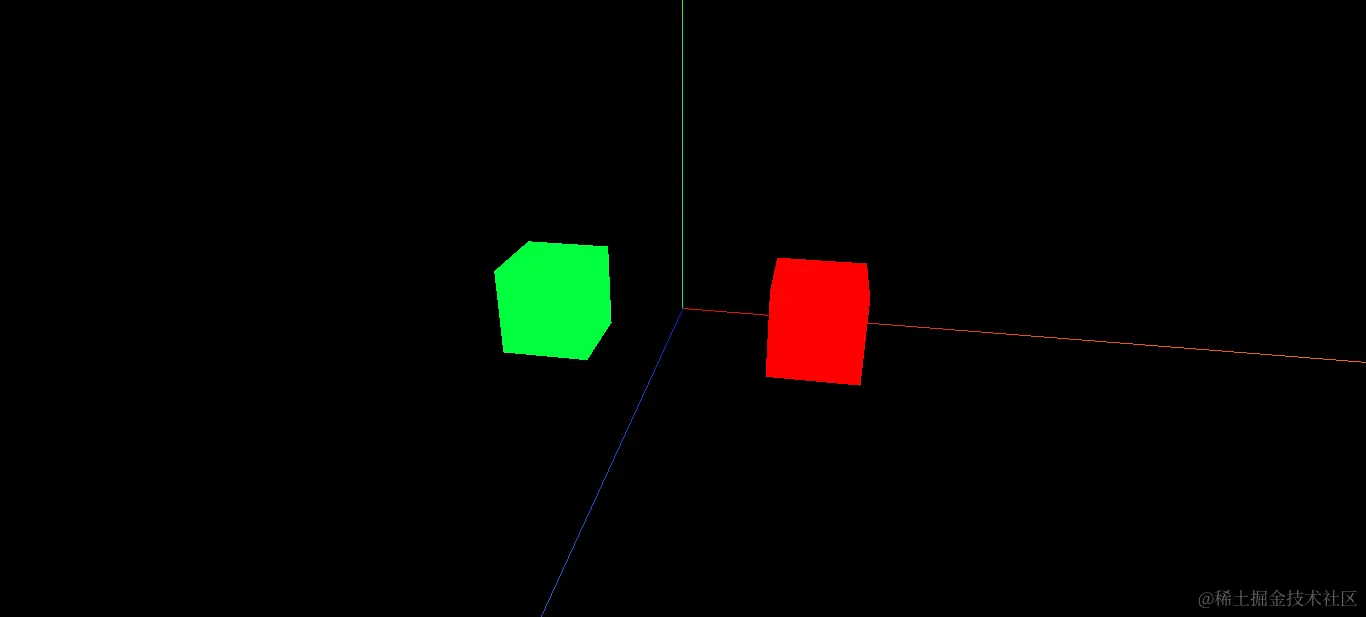

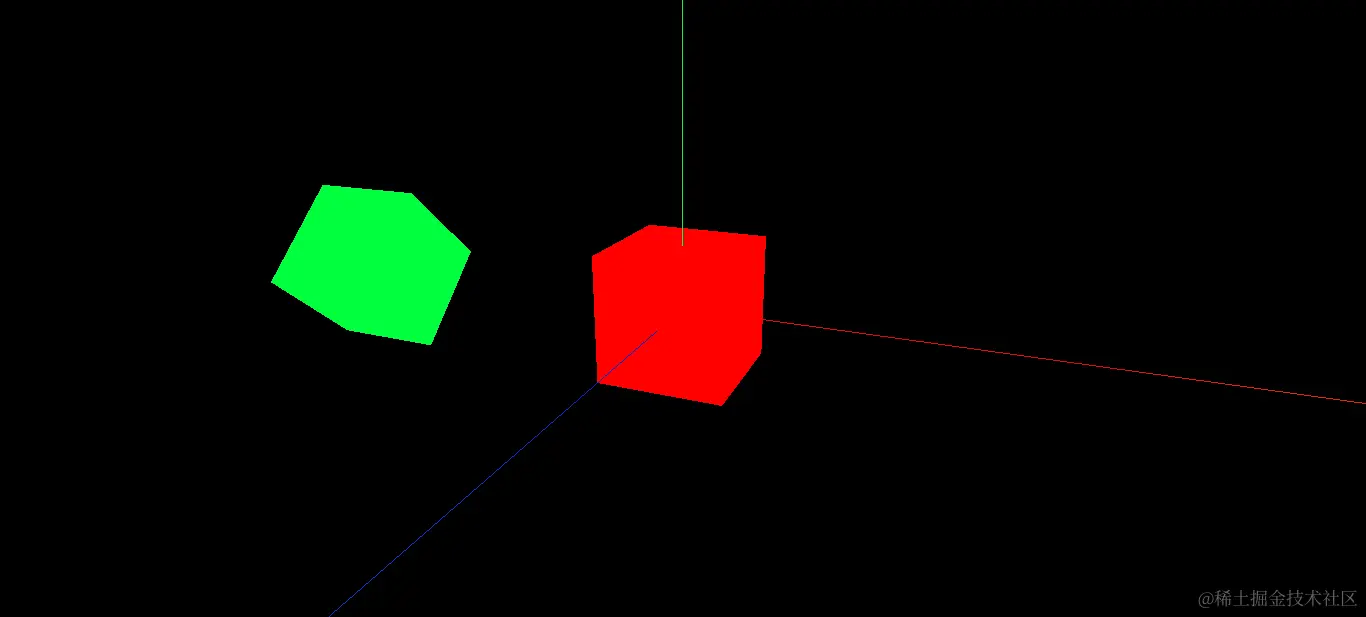

        此时，绿色立方体为父元素，红色立方体为子元素。由于父元素的x轴坐标为-3，因此子元素的x轴设置成3，实际上是相对父元素而言，所以子元素的x轴真实坐标为0。


9.2.3 代码示例

9.3 物体的缩放与旋转

9.3.1 物体的缩放

        在three.js每个物体都有scale缩放属性，它的类型是一个三维变量，分别对应x、y、z3个轴的缩放倍数。

        1、使用scale进行缩放

cube.scale.set(2,2,2)


        2、父子元素缩放关系

            如果元素存在父子关系，这个时候就要稍微注意一下，因为scale属性跟position一样，也是相对缩放的关系。

            (1)父元素缩放

addCube() {
  const cubeGeometry = new THREE.BoxGeometry(1, 1, 1);
  const cubeMaterial = new THREE.MeshBasicMaterial({ color: 0xff0000 });
  const parentCubeMaterial = new THREE.MeshBasicMaterial({ color: 0x00ff00 });

  const cube = new THREE.Mesh(cubeGeometry, cubeMaterial);
  let parentCube = new THREE.Mesh(cubeGeometry, parentCubeMaterial);

  // 将子元素添加到父元素里
  parentCube.add(cube);
  parentCube.position.set(-3, 0, 0);
  cube.position.set(3, 0, 0);

  // 设置父元素放大
  parentCube.scale.set(2,2,2)

  // 添加父元素到场景里
  this.scene.add(parentCube);
}

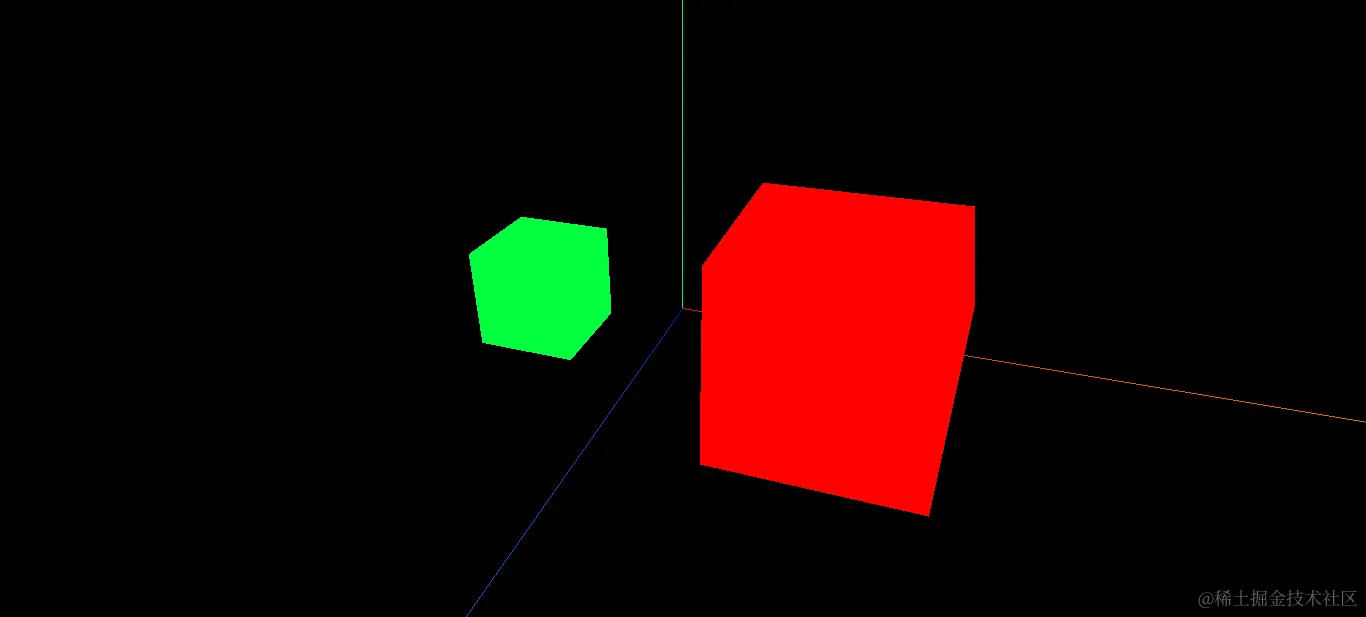

                这里可以发现，父元素缩放，子元素也会跟着缩放。


            (2)父子元素同时缩放

addCube() {
  const cubeGeometry = new THREE.BoxGeometry(1, 1, 1);
  const cubeMaterial = new THREE.MeshBasicMaterial({ color: 0xff0000 });
  const parentCubeMaterial = new THREE.MeshBasicMaterial({ color: 0x00ff00 });

  const cube = new THREE.Mesh(cubeGeometry, cubeMaterial);
  let parentCube = new THREE.Mesh(cubeGeometry, parentCubeMaterial);

  // 将子元素添加到父元素里
  parentCube.add(cube);
  parentCube.position.set(-3, 0, 0);
  cube.position.set(3, 0, 0);

  // 设置父元素放大
  parentCube.scale.set(2,2,2)

  // 设置子元素放大
  cube.scale.set(2,2,2)

  // 添加父元素到场景里
  this.scene.add(parentCube);
}

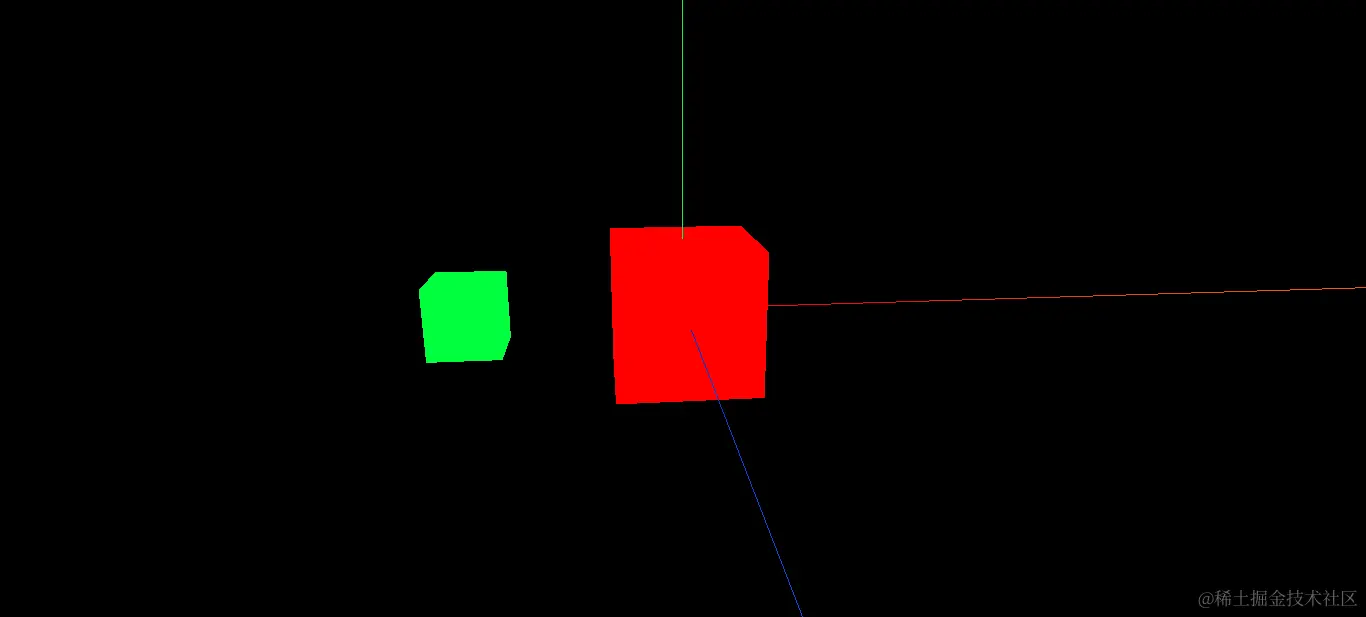

                所以如果父子元素同时缩放，对于子元素而言，它是父元素缩放倍数与自身缩放倍数相乘。


9.3.2 物体的旋转

        旋转使用的是rotation，它的参数是一个Euler欧拉角对象。欧拉角描述一个旋转变化，通过指定轴顺序和其各个轴向上的指定旋转角度来旋转一个物体。

        对Euler欧拉角实例进行遍历将按相应的顺序生成它的分量(x,y,z,order)。意思是说它默认会按照x、y、z轴的顺序进行旋转，但可以对这个顺序进行调整，注意旋转顺序不同会影响旋转的效果。因此它还提供了一个order参数，让我们设置它的旋转顺序，例如order参数传入'YZX'（必须大写）那旋转顺序就是yzx轴了，不过我们按正常思维基本上还是xyz这个顺序为主。

        1、使用rotation进行旋转

            设置rotation使用的是弧度制，2PI是360°，PI是180°。

cube.scale.set(2,2,2)


        2、父子元素旋转关系

            如果元素存在父子关系，它跟scale缩放一样的道理，也是相对旋转的关系。

            (1)父元素旋转

addCube() {
  const cubeGeometry = new THREE.BoxGeometry(1, 1, 1);
  const cubeMaterial = new THREE.MeshBasicMaterial({ color: 0xff0000 });
  const parentCubeMaterial = new THREE.MeshBasicMaterial({ color: 0x00ff00 });

  const cube = new THREE.Mesh(cubeGeometry, cubeMaterial);
  let parentCube = new THREE.Mesh(cubeGeometry, parentCubeMaterial);

  // 将子元素添加到父元素里
  parentCube.add(cube);
  parentCube.position.set(-3, 0, 0);
  cube.position.set(3, 0, 0);

  // 设置父元素旋转
  parentCube.rotation.x = Math.PI / 4;
}

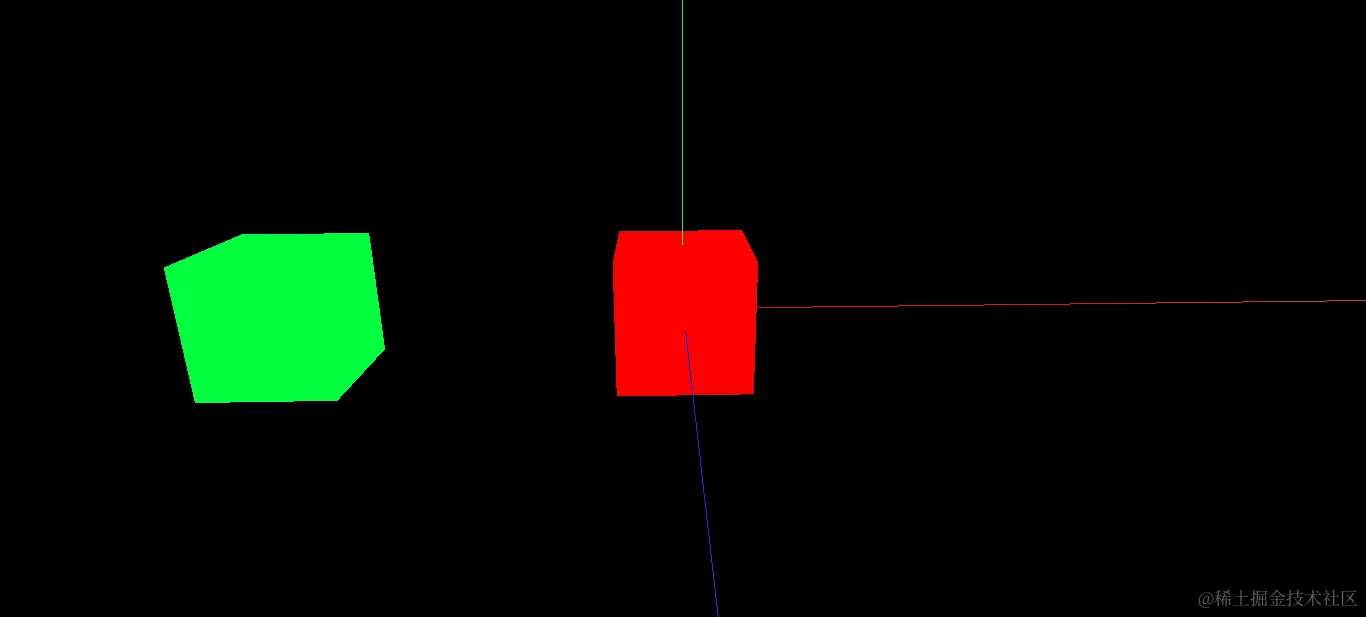

                这里可以发现，父元素旋转，子元素也会跟着旋转。


            (2)父子元素同时旋转

addCube() {
  const cubeGeometry = new THREE.BoxGeometry(1, 1, 1);
  const cubeMaterial = new THREE.MeshBasicMaterial({ color: 0xff0000 });
  const parentCubeMaterial = new THREE.MeshBasicMaterial({ color: 0x00ff00 });

  const cube = new THREE.Mesh(cubeGeometry, cubeMaterial);
  let parentCube = new THREE.Mesh(cubeGeometry, parentCubeMaterial);

  // 将子元素添加到父元素里
  parentCube.add(cube);
  parentCube.position.set(-3, 0, 0);
  cube.position.set(3, 0, 0);

  // 设置父元素旋转
  parentCube.rotation.x = Math.PI / 4;
  // 设置子元素旋转
  cube.rotation.x = Math.PI / 4;

  // 添加父元素到场景里
  this.scene.add(parentCube);
}

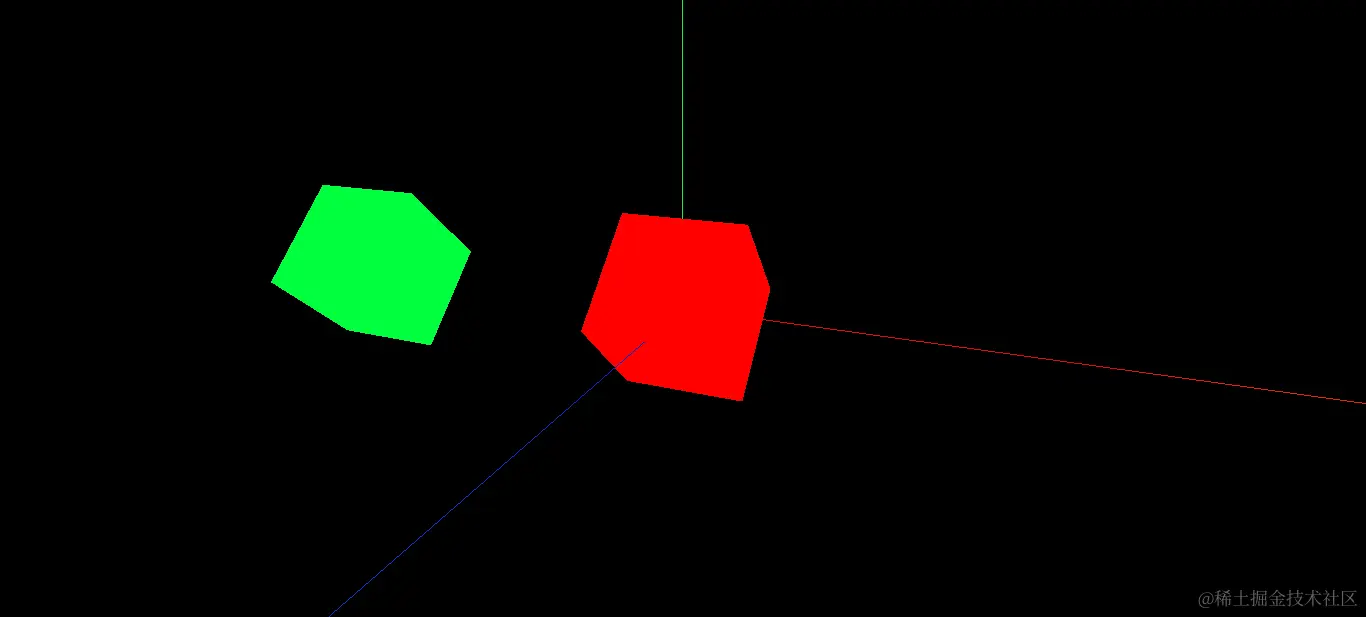

                所以如果父子元素同时旋转，对于子元素而言，它是父元素旋转的角度加上与自身旋转角度。这里父元素旋转了45°，子元素旋转了父元素45°+自身旋转45°=90°


9.3.3 示例代码
