HarmonyOS第十七课——相对布局（RelativeContainer）

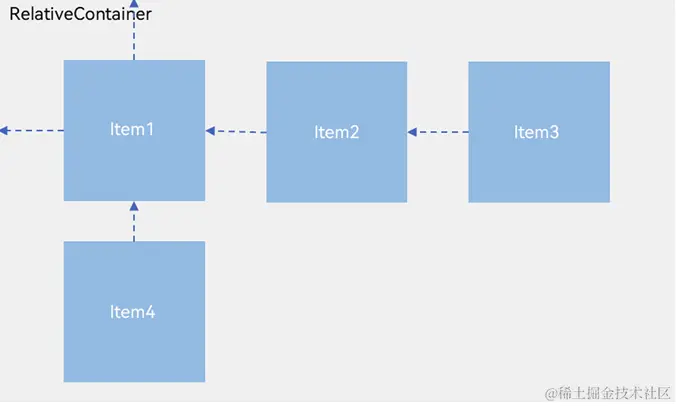

RelativeContainer为采用相对布局的容器，支持容器内部的子元素设置相对位置关系。子元素支持指定兄弟元素作为锚点，也支持指定父容器作为锚点，基于锚点做相对位置布局。下图是一个RelativeContainer的概念图，图中的虚线表示位置的依赖关系。

子元素并不完全是上图中的依赖关系。比如，Item4可以以Item2为依赖锚点，也可以以RelativeContainer父容器为依赖锚点。

基本概念

• 锚点：通过锚点设置当前元素基于哪个元素确定位置。
• 对齐方式：通过对齐方式，设置当前元素是基于锚点的上中下对齐，还是基于锚点的左中右对齐。

锚点设置

锚点设置是指设置子元素相对于父元素或兄弟元素的位置依赖关系。在水平方向上，可以设置left、middle、right的锚点。在竖直方向上，可以设置top、center、bottom的锚点。为了明确定义锚点，必须为RelativeContainer及其子元素设置ID，用于指定锚点信息。ID默认为__container__，其余子元素的ID通过id属性设置。未设置ID的子元素在RelativeContainer中不会显示。

• RelativeContainer父组件为锚点，__container__代表父容器的id。

RelativeContainer() {
  Row()
    // 添加其他属性
    .alignRules({
      top: { anchor: '__container__', align: VerticalAlign.Top },
      left: { anchor: '__container__', align: HorizontalAlign.Start }
    })
    .id("row1")

  Row()
    ...
    .alignRules({
      top: { anchor: '__container__', align: VerticalAlign.Top },
      right: { anchor: '__container__', align: HorizontalAlign.End }
    })
    .id("row2")
}

• 以子元素为锚点。

RelativeContainer() {
  ...
  top: { anchor: 'row1', align: VerticalAlign.Bottom },
  ...
}
.width(300).height(300)
.margin({ left: 20 })
.border({ width: 2, color: '#6699FF' })

设置相对于锚点的对齐位置

设置了锚点之后，可以通过align设置相对于锚点的对齐位置。

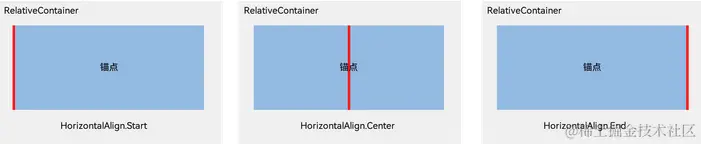

在水平方向上，对齐位置可以设置为HorizontalAlign.Start、HorizontalAlign.Center、HorizontalAlign.End。

在竖直方向上，对齐位置可以设置为VerticalAlign.Top、VerticalAlign.Center、VerticalAlign.Bottom。
