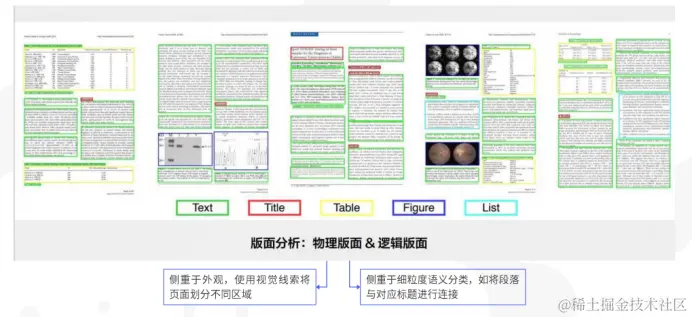

版面分析是将文档图像进行文档对象识别并判断各区域所属类别，如配图、表格、公式、分栏等，并对不同类型的区域进行切分、识别。后面的工作是实现包括组卷、以题搜题、文档电子化存储、结构化解析等功能。版面分析的背景介绍：

目标：

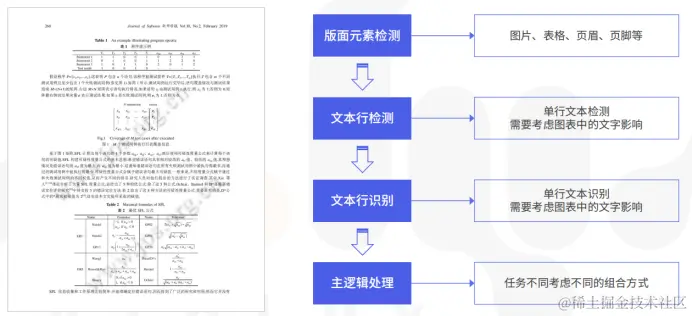

图像版面分析任务拆解：

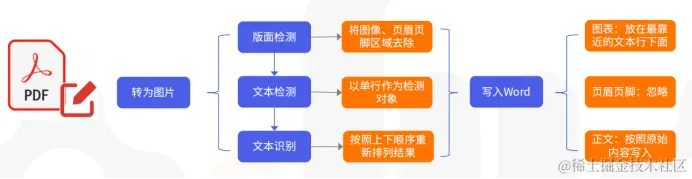

PDF转Word：

本实战采用CDLA数据集(A Chinese document layout analysis (CDLA) dataset github.com/buptlihang/…进行YOLOv8训练，将训练结果生成的best.pth进行onnx转化：

首先，ONNX是一种通用的深度学习模型格式，支持广泛的深度学习框架，包括

PyTorch、TensorFlow、MXNet等。

因此，将PyTorch模型转换为ONNX格式可以方便地在其他框架上部署和运行。

其次，ONNX支持模型优化和压缩，可以将模型大小和计算性能进一步优化，以满足实际应用的需求。

在Aidlux平台上上传代码包后，分别进行相关配置后，进行PDF转图片->版面检测->文本检测和识别等流程，输出Word。

具体的代码如下： `from layout_engine import *

cap = cvs.VideoCapture()

if name == "main":

print("----------------------------- 相关配置 --------------------------------")

# 加载检测和识别模型

OCR_model = OcrEngine()

layout_model = predictor.load_layout_model()

print("-->模型加载成功")

# 输入的PDF路径

pdf_path = "inputs/paper1.pdf"

pdf_name = pdf_path.split("/")[-1].split(".pdf")[0]

print("----------------------------- PDF转图片 --------------------------")

# 获取当前请求时间

ti = time.localtime()

date = f"{ti[0]}{ti[1]}{ti[2]}"

uid = uuid.uuid4().hex[:10]

# 需要储存图片的目录

imagePath = f"outputs/pdf/{ti[0]}{ti[1]}{ti[2]}{ti[3]}{ti[4]}{ti[5]}{uid}"

os.makedirs(imagePath, exist_ok=True)

pyMuPDF_fitz(pdf_path, imagePath)

# 创建一个doc文档，用于后续填充内容

doc = docx.Document()

default_section = doc.sections[0]

default_section.page_width = Cm(21)

default_section.page_height = Cm(30)

pdf_image_path_list = os.listdir(imagePath)

# os.listdir的数字从小到大排序

pdf_image_path_list.sort(key=lambda x: int(x[:-4]))

img_num = 0

for pdf_image in tqdm.tqdm(pdf_image_path_list):

print("----------------------------- 版面检测--------------------------")

pdf_image_path = os.path.join(imagePath, pdf_image)

im_cv2 = cv2.imread(pdf_image_path)

im_b64 = np2base64(im_cv2)

layout_result,results = predictor.layout_predict(layout_model, im_b64)

results = results[0].plot()

# 填充图像、表格、页眉、页脚区域为白色，避免文本OCR的干扰

im_cv2_plot = im_cv2.copy()

for item in layout_result:

points = item.values()

for point in points:

im_cv2_plot = cv2.rectangle(im_cv2_plot, (point[0], point[1]), (point[2], point[3]), (255, 255, 255),

-1)

print("----------------------------- 文本检测和识别--------------------------")

img_draw, result_list = OCR_model.text_predict(im_cv2_plot, 960) # 文本检测和识别

# 将绘制后的图片从BGR格式转换为RGB格式

img_draw_PIL = Image.fromarray(cv2.cvtColor(results, cv2.COLOR_BGR2RGB))

ocr_result = []

for result in result_list:

ocr_dict = {}

box, text = result[0].tolist(), result[1]

box_xy = [box[0][0], box[0][1], box[2][0], box[2][1]]

ocr_dict[text] = box_xy

ocr_result.append(ocr_dict)

img_draw_PIL = cv2ImgAddText(img_draw_PIL, text, box[0][0], box[0][1])

img_draw_cv = cv2.cvtColor(np.asarray(img_draw_PIL), cv2.COLOR_RGB2BGR)

# cvs.imshow(img_draw_cv)

cv2.imwrite(f"outputs/plot/{img_num}.jpg",img_draw_cv)

img_num = img_num + 1

print("----------------------------- 写入Word--------------------------")

# 图片和文本行按照y轴方向进行排序（单栏适用，多栏请先做好分栏操作）

final_result = ocr_result + layout_result

final_result_sort = sorted(final_result, key=lambda x: x[list(x.keys())[0]][1])

for item in final_result_sort:

keys_list = item.keys()

for key in keys_list:

# 对图片和表格进行处理：裁剪-->保存-->写入Word文档

if key in ["Figure", "Table"]:

points = item[key]

crop_img = im_cv2[points[1]:points[3], points[0]:points[2]]

uid = uuid.uuid4().hex[:10]

name = f"{ti[0]}{ti[1]}{ti[2]}{ti[3]}{ti[4]}{ti[5]}{uid}"

crop_img_path = f"outputs/crop/{name}.jpg"

cv2.imwrite(crop_img_path, crop_img)

doc.add_picture(crop_img_path, width=Cm(11))

# 对页眉和页脚不做写入操作，跳过

elif key in ["Header", "Footer"]:

continue

# 对其他情况（Text正文部分）：保存并设置字体和大小

else:

paragraph = doc.add_paragraph()

run = paragraph.add_run(key)

font = run.font

font.name = 'Times New Roman'

font.size = docx.shared.Pt(11)

# 保存文档

word_name = f"{pdf_name}{ti[0]}{ti[1]}{ti[2]}{ti[3]}{ti[4]}{ti[5]}_{uid}"

word_path = f'outputs/words/{word_name}.docx'

doc.save(word_path)

print("Done!")`
