range 端口转发模块

1.1 需求

在很多时候，比如流量劫持、ftp被动模式代理等功能需要能够支持流量端口转发。比如需要将10000到11000端口范围的所有流量都统一转到12000端口上，然后在12000端口上接收所有的报文进行后续处理。

1.2 依赖

该功能的实现依赖于iptables，如果通过rpm包安装，则自动为privilege进程为root启动

如果是普通用户启动，需要对opennjet设置setuid权限

setcap cap_setuid=eip /home/njet/sbin/njet

1.3 指令设计

参数说明：

配置示例（tcp为例）：

将发往本机端口为11000到12000范围的数据，转发到13000端口：

range type=tcp src_ports=11000:12000 dst_port=13000

将发往本机端口为11000，转发到13000端口：

range type=tcp src_ports=11000 dst_port=13000

设置iptables path为/usr/sbin/iptables

range iptables_path=/usr/sbin/iptables;

1.4 实现方案

本功能的实现借助于iptables规则，通过range指令解析参数，然后生成对应的iptables规则下发。

range指令支持配置多条规则

模块init的时候会根据规则生成iptables规则

模块exit的时候会将规则进行删除

所有的规则都会放到自定义iptables链 OpenNJet上

1.5 测试

1.5.1 配置示例

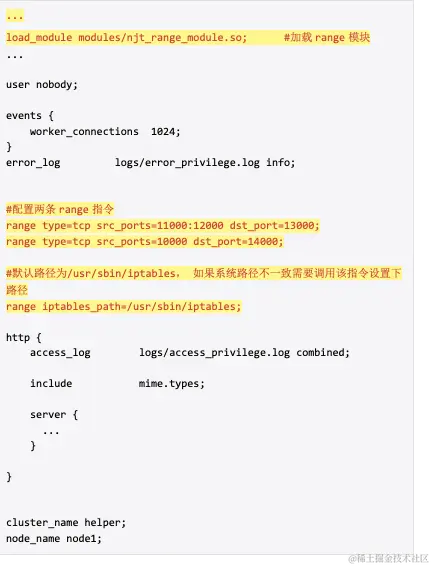

njet.conf 配置里配置两条range指令

1.5.2 测试结果

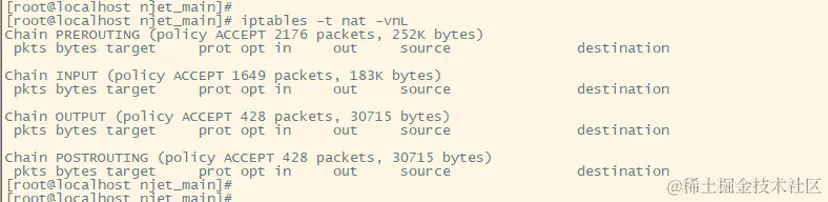

启动OpenNJet前

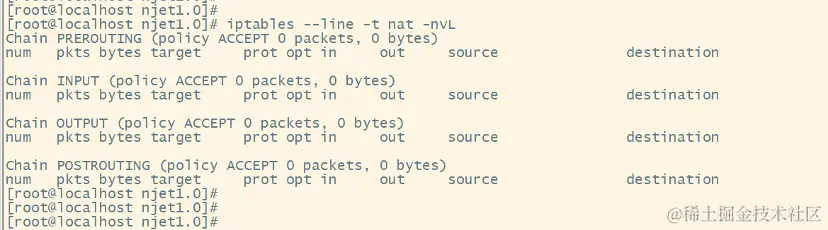

查询系统iptables 规则：

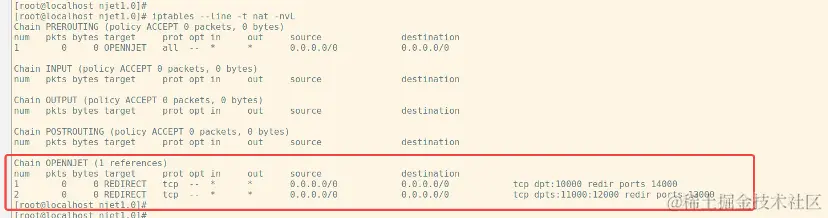

启动OpenNJet后

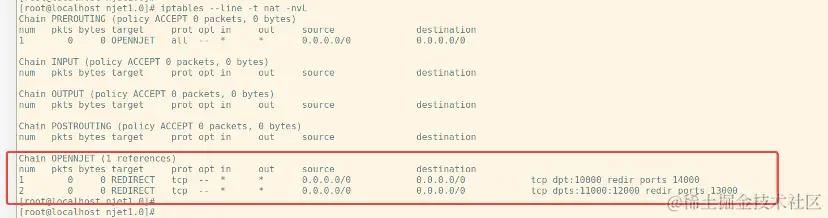

重新查询iptables规则，发现两条规则生效

reload重启后

重新查询，发现两条规则还在

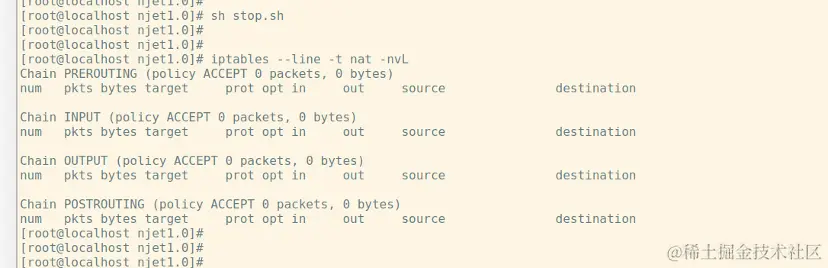

停止OpenNJet后

重新查询，两条规则删除

2. 命令式 API 动态配置端口转发规则

2.1 需求：

能够通过api接口查询全量的range 配置规则

能够通过api增加或者删除一条range配置规则

根据type、src_ports、dst_port三个字段来确定一条规则

2.2 配置

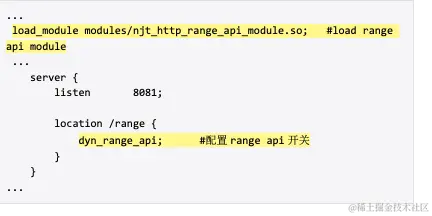

ctrl控制面配置：

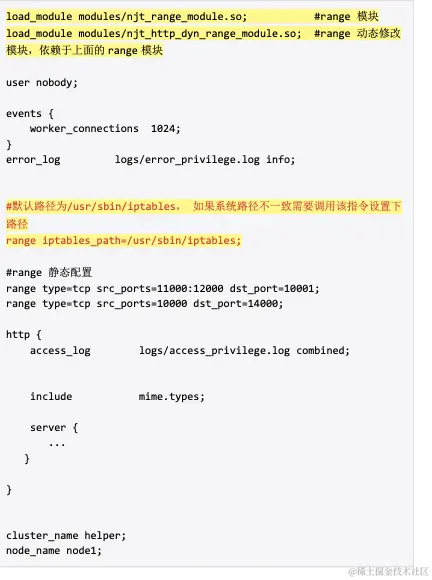

njet.conf配置

2.3 动态API

查询：

GET http://192.168.40.136:8081/range

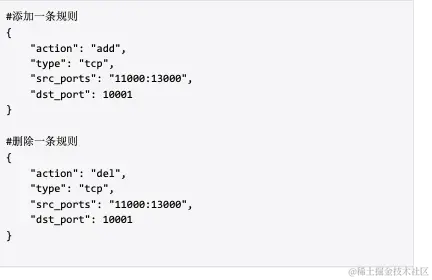

PUT http://192.168.40.136:8081/range

return：

错误码

code	msg	描述
0	success	成功
2	-	内存分配失败相关的一些错误信息
4	rule is not found	删除一个不存在的规则
4	rule has exist	添加一个已经存在的规则
4	其他错误

2.4 swagger访问

可以通过doc模块提供的swagger界面操作

http://192.168.40.136:8081/doc/swagger/

2.5 测试

通过swagger页面进行api测试

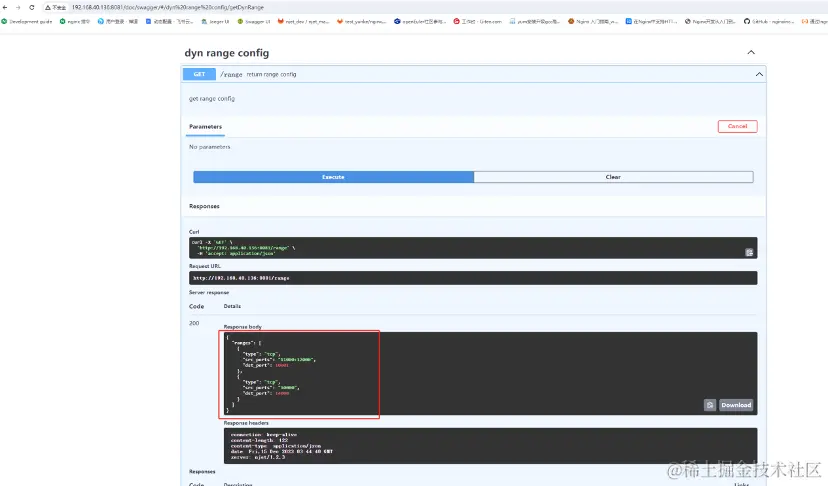

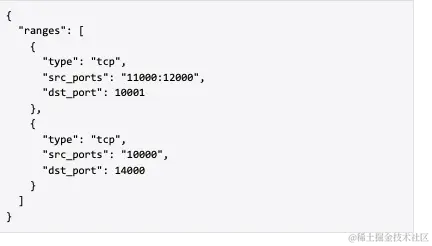

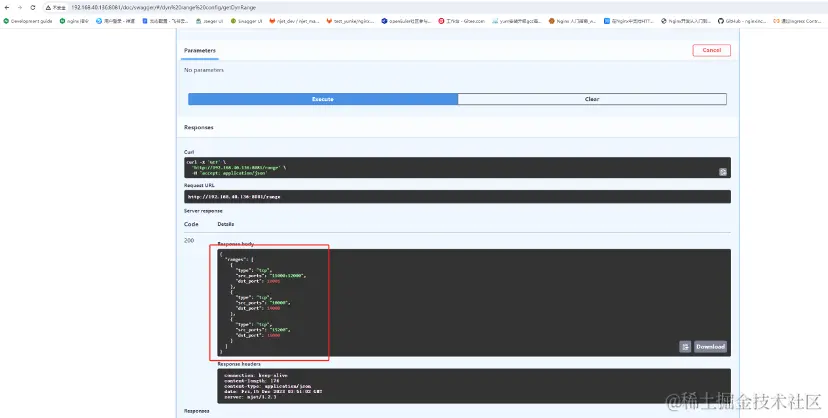

初始状态get 查询配置

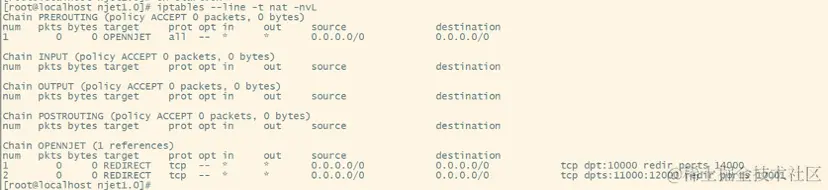

查询iptables

通过swagger页面添加一个规则

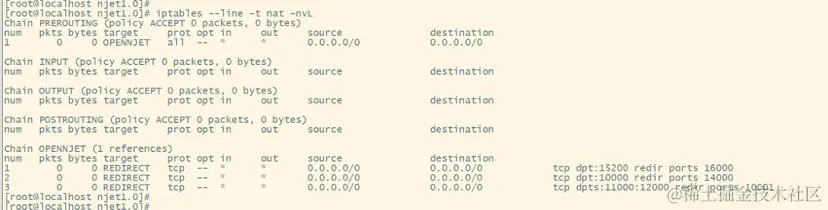

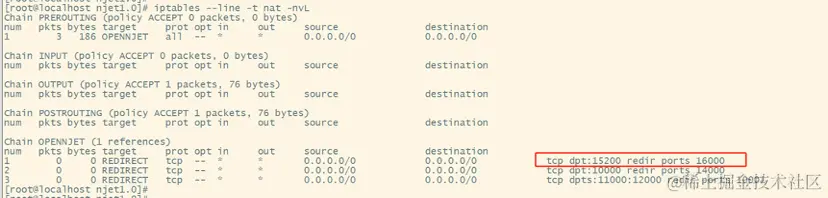

再次查询配置和iptables

reload后再次查询，动态添加的配置和iptables都存在刚才动态添加的配置

Stop OpenNJet后，iptables规则消失
