零拷贝

令人脱发的java
28 阅读2分钟

零拷贝基本介绍

  1. 零拷贝是网络编程的关键，很多性能优化都离不开
  2. 在Java中 常用的零拷贝有mmap(直接内存映射)和sendFile。

传统IO数据读写

比如下面这段代码：

File file = new File("test.txt");
RandomAccessFile raf = new RandomAccessFile(file, "rw");
byte[] arr = new byte[(int) file.length()];
raf.read(arr);
Socket socket = new ServerSocket(8080).accept();
socket.getOutputStream().write(arr);

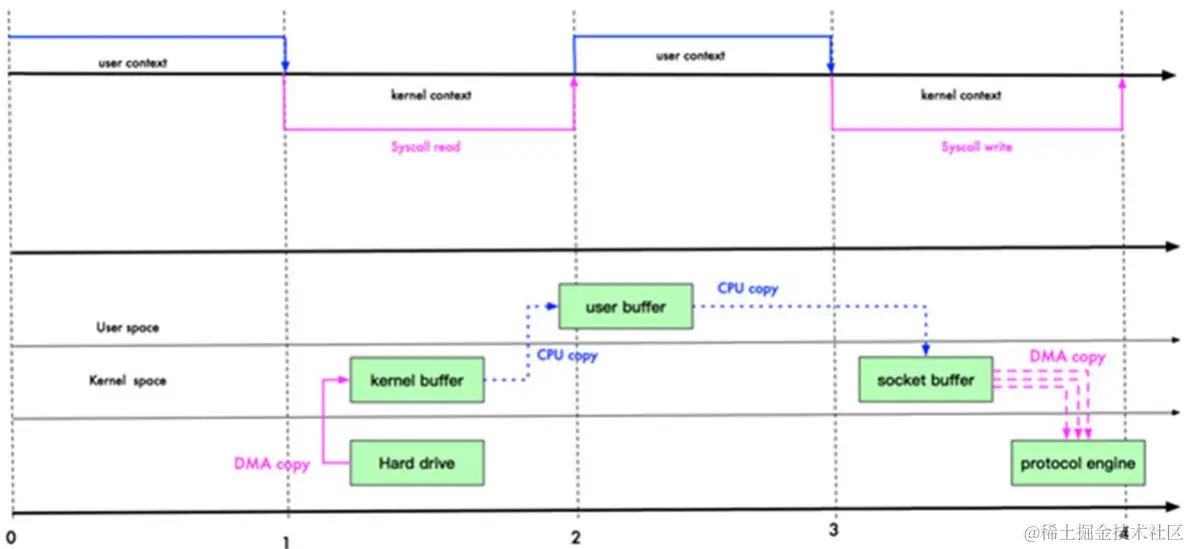

传统IO模型：

image-20240104091900362

DMA：direct memory access 直接内存拷贝(不经过CPU）

  1. 先通过DMA拷贝将数据拷贝到内核buffer
  2. 在把内核buffer用CPU拷贝到用户BUFFer，数据其实是在用户BUffer进行修改
  3. 修改完毕后，再用CPU拷贝到socketBuffer
  4. 再用DMA拷贝，拷贝到协议栈

总结：传统的IO经过了4次拷贝，3次切换。在传统IO里面拷贝的次数非常多。代价非常多。

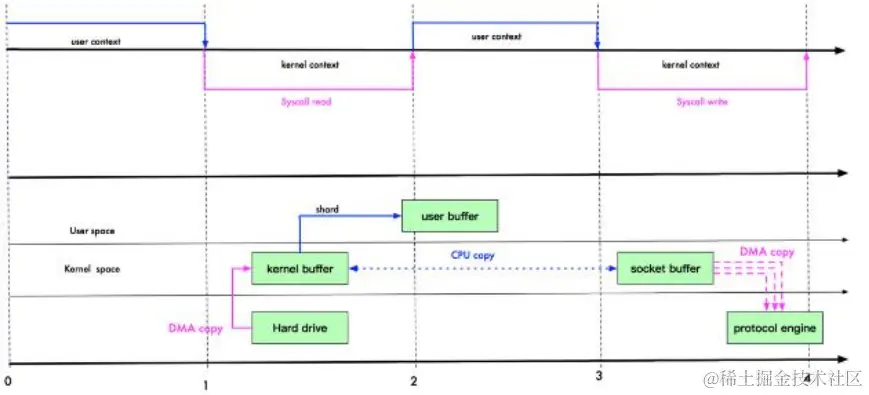

内存映射优化mmap

介绍：mmap 通过内存映射，将文件映射到内核缓冲区，同时，用户空间可以共享内核空间的数据。这样，在进行网络传输时，就可以减少内核空间到用户控件的拷贝次数

示意图如下：

image-20240104092822626

  1. 先通过DMA拷贝将数据拷贝到内核buffer
  2. 由于有了mmap,数据可以再内核缓冲进行修改
  3. 修改完成后，在通过CPU拷贝到socketBuffer
  4. 在通过socketBuffer 进行DMA拷贝到协议栈

总结：mmp优化后，拷贝次数减少为3次，但是状态的切换依然是3次没有减少。

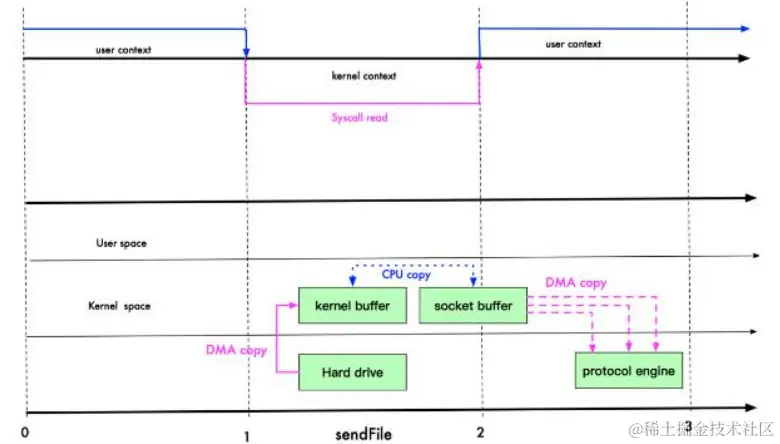

sendFile优化

介绍：Linux 2.1 版本 提供了sendFile 函数，其基本原理如下：数据根本不经过用户态，直接从内核缓冲区进入到 SocketBuffer，同时，由于和用户态完全无关，就减少了一次上下文切换

示意图：

image-20240104093329655

总结：拷贝次数为3次，状态切换为3次

所谓零拷贝不是没有拷贝，而是没有CPU拷贝，DMA拷贝是没有办法避免的

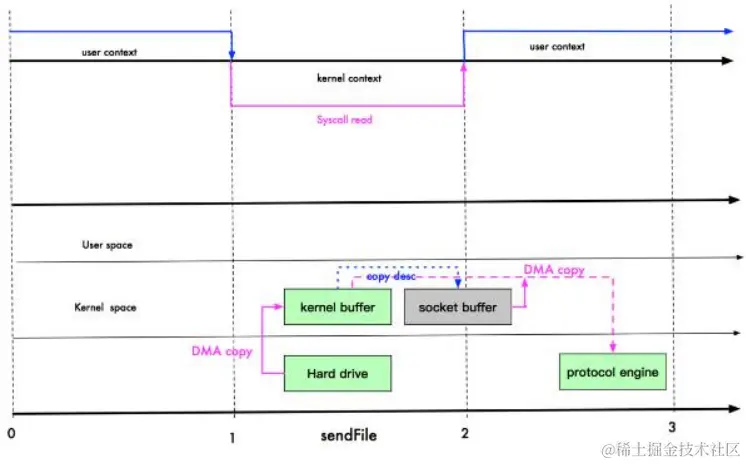

注意：Linux 在 2.4 版本中，做了一些修改，避免了从内核缓冲区拷贝到 Socketbuffer 的操作，直接拷贝到协议栈，从而再一次减少了数据拷贝

image-20240104094216577

  1. 先通过DMA拷贝将数据拷贝到内核buffer
  2. 数据可以直接通过DMA拷贝到协议栈 不经过socketbuffer（只是一些很少的数据拷贝到socketbuffer：一些数据的长度、offset。信息量很少、消耗低 可以忽略）

总结：拷贝次数变为2次

mmap和sendFile区别

  1. mmap 适合小数据量读写，sendFile 适合大文件传输。
  2. mmap 需要 4 次上下文切换，3 次数据拷贝；sendFile 需要 3 次上下文切换，最少 2 次数据拷贝。
  3. sendFile 可以利用 DMA 方式，减少 CPU 拷贝，mmap 则不能（必须从内核拷贝到 Socket 缓冲区）
