一、背景

独自利用自身一套系统就能服务于用户的情况很少，大多都要请求本系统外的其它系统（这些系统可能是内部的或是外部的），大家互相交互才形成了可以服务于真正用户的互联网功能。

举例：

联合会员充值活动；
腾讯自选股；
话费充值，联系话费充值商。

二、需求分析

基于上述背景，合作方公司提出诉求：需要一种健康度系统，（鲲鹏？网络状况延迟数据分析？），识别外部系统的健康度，并根据健康度控制流量。

简单描述：

办理成功率；
网络通讯状况等相关功能。

三、实现目标

3.1 简述：

我们知道某个合作方是不健康的，就生成一条记录，代表他被打入冷宫，我们的系统查到记录就不会让用户访问它。
完全自动识别健康度是不可靠的（毕竟是机器），我们必须有人工介入的手段，首先我们允许合作方主动通知我们系统不健康（比如在维护升级、在调整东西、服务出问题、不在交易时间内等等），我们得到这个消息就可以做相应的调整（不让用户看到他家产品）

3.2 详述

正确接收到合作方系统不健康的消息
系统内部可以操作不健康消息（增加/删除/修改/查询）
系统自动识别不健康合作方，并生成不健康记录
系统自动识别健康度再次达标的合作方，并删除不健康记录

四、系统设计重点

性能、可用性、安全

4.1. 性能：为了速度考虑，信息redis存储，直接查询

获取合作方提供的健康度信息（不可能每个用户请求都去请求合作方系统）
判断健康度需要的数据的获取（包括是否连通、成功率、平均耗时、配置等）
健康状态的判断和灰度逻辑（不可能每个用户请求来现场算是否健康）
健康状态信息缓存（存redis加快读取速度）

4.2. 可用性: 旁路系统：超时、正确性判定；策略说明如下：

某些降级策略，如健康度功能不可用时，根据配置的默认顺序来推荐合作方。
可配置超时时间，按时没运行完也要返回。

4.3. 可用性：我们要保证误判尽量的少，保证最大的正确性。

合理的判定不健康算法、平滑的过渡方式。
判断健康的所有指标都可配置，实现精细化运行，根据具体合作方的实际情况配置。

4.4. 安全性：签名认证

外部交互时：签名+加密
内部存储时：签名

签名和加密，他们的作用是不同的，两者是有区别的。

签名主要功能是防篡改，是无限集合（真实内容）向有限集合（签名）的映射，根据签名是无法还原内容的，接收方收到内容后，按约定的算法和密钥算出签名，和收到的签名一样就是没被篡改。

加密主要功能是防泄漏，是无线集合向无限集合的映射，因为陌生人即使拿到了整个消息，依旧看不懂写的什么，而接收方解密拿到明文可以进行处理。

五、方案设计概述

5.1. 先把合作方和本系统内部的人为干预手段做好，并且搭起基本架构，开始对外提供服务（即，其他服务可查询合作方是否健康）

5.2. 我们再把自动判定健康的数据获取、判定健康、根据健康度控制流量等功能补齐。

eg：某合作方不健康的一条记录，称为“公告”，（合作方）发公告告诉所有关心的模块：我不健康了。

六、手动架构设计

6.1 整体架构设计

6.1.1. DB设计

auto_increment
供应商id
公告id
公告创建时间
公告更新时间
操作用户id
公告开始时间
公告结束时间
类型 0:运营商 1:后台 2:自动
状态 0:无效 1:生效

6.1.2. Ckv存储结构

//不健康信息
//供应商公告key
    key:
        {"ID":"xxservice_gddianxin"}//前缀+供应商id
    //Boss后台配置的公告key
    key:
        {"ID":" xxservice_gddianxin_boss"}//前缀+供应商id+后缀
    value:
        [
            {
                "":"gddianxin", //供应商id
                "ID":"123123123",  //记录序列id
                "begin":"2020-7-2 00:00:00",  //开始时间
                "end":"2020-7-3 00:00:00",  //结束时间
                "eff":true   //是否生效，部分供应商可能存在取消的情况
            }
        ]
    //公告开关
    key:
        //前缀+供应商id+后缀
        {"ID":"xxservice_gddianxin_flag "}
    value:
        1(2)//1:打开，2：关闭

6.1.3. 协议设计

6.1.3.1. 合作方交互的接口：

<?xml version="1.0" encoding="UTF-8"?>
<req>
<timestamp>1514736000</timestamp>
<signmsg>XXX</signmsg>
<channel>zhifubao</channel>
</req>

<?xml version="1.0" encoding="UTF-8"?>
<rtn>
  <code>0</code>
  <msg>同步成功</msg>
  <channel>0</channel>
  <upgradeInfo>
    <item>
      <upgradeID> UC-051-20200702-96038</upgradeID>
      <upgradeContent>系统故障</upgradeContent >
      <beginTime>2020-7-2 00:00:00</beginTime>
      <endTime >2020-7-3 00:00:00</endTime>
      <effective>true</effective>
    </item>
    <item>
      <upgradeID> UC-051-20200703-96000</upgradeID>
      <upgradeContent>系统升级</upgradeContent >
      <beginTime>2020-7-3 00:00:00</beginTime>
      <endTime >2020-7-4 00:00:00</endTime>
      <effective>true</effective>
    </item>
  </upgradeInfo>
</rtn>

说明：

Code是返回码，upgradeInfo是公告列表，含有多个公告主体。

公告主体含有升级序列id、升级内容、开始时间、结束时间、生效标志等字段。

注意：如某公告被取消，不应在运营商返回的报文中直接消失，而是应将effective置为false；

sha256_HMAC作为签名的算法，案例如下：

假若传入如下参数：bank_type=WX;fee_type=1，body=XXX；
按照参数key值进行字典排序(按照字段名的ASCII 码从小到大排序)，并且使用”&”作为分隔符，把参数串成字符串。bank_type=WX&body=XXX&fee_type=1；
用双方约好的密钥secret_key，对组装的字符串进行加密signmsg=sha256_HMAC_func(secret_key , bank_type=WX&body=XXX&fee_type=1)。

其它协议如：我方服务的查询接口、定时任务接口、合作方主动推送接口，

原文链接：blog.csdn.net/hebtu666/ar…

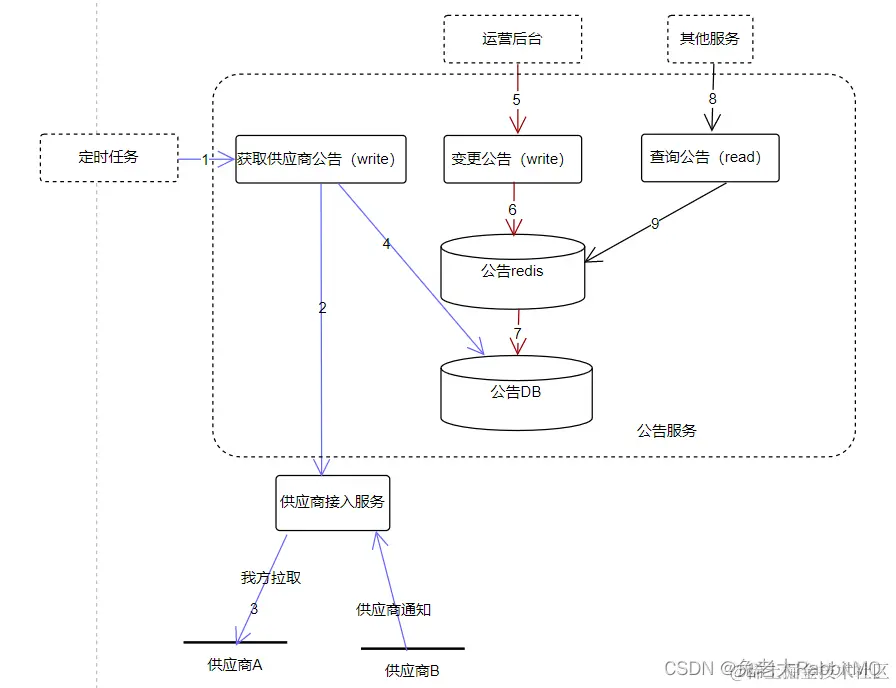

1. 架构设计

1. 1. 基于性能考虑，我们需要读写分离，读操作直接读redis，节省时间。
  2. 基于可用性考虑，我们的定时任务链路和查询都需要层层注意。
  3. 基于安全考虑（信息的安全和服务本身的安全），我们的外部交互协议和运营后台很重要。

6.2 策略说明：

图示处理概要：

定时任务负责定时触发查询；
运营商接入服务负责调取运营商接口：向上屏蔽运营商接口的不一致性，对内提供标准接口；
接入外部接口，方便做安全的校验；
公告服务提供核心的查询和写入功能。

根据上述概要，创建三条链路策略：

针对redis实现，性能方面不需要考虑。

定时任务请求获取公告接口。部署在多台脚本机，如果其中一台出现问题，其它机器依然正常工作。万一真的都挂了，就要触发监控和报警，通过微信或电话直接提示负责人，尽快解决问题。

定时任务负责定时触发查询，运营商接入服务负责调取运营商接口，向上屏蔽运营商接口的不一致性，对内提供标准接口。同时方便做一些安全的校验。

公告服务提供核心的查询和写入功能。

6.3 三条链路的策略：

性能：redis；

6.3.1 定时任务链路：

定时任务请求获取公告接口。部署在多台脚本机，如果其中一台出现问题，其它机器依然正常工作。万一真的都挂了，就要触发监控和报警，通过微信或电话直接提示负责人，尽快解决问题。
链路往下走，获取公告接口，负责调用运营商接入服务获取信息，并写入redis。
运营商接入服务，负责调取运营商接口，向上按标准参数返回。由于查询的无状态，可以多机部署，某台机器挂了可以自动切量。
各模块有自己的机制保证可用性，如果确实整条链路失效了，公告信息就会暂停更新，不会造成更坏的影响。

6.3.2 查询主链路

和其他服务交互部分，请求查询公告接口。如果请求异常，会有降级策略：返回系统未维护。另外由于查询是无状态的，多机部署（采用类cl5的策略）保证可用性。
链路往下走，查询公告接口，它会查询公告信息redis，然后返回结果。这里对查询结果的各种情况的处理就非常关键。
对于明确成功的结果，就正常返回。对于超时、明确失败、未知情况，都会有降级策略，返回运营商未维护。
对于超时情况，设置了超时时间为50ms，保证主链路不会耗时过长。

6.3.3 运营后台链路:

加入了人工干预系统故障时有人为干涉的兜底策略。
除了redis其他地方都是无状态的，所以可以多机部署，任何机器出现问题，都会有其他机器保证可用。
对于redis，有查询降级策略和设置超时时间，即使挂了也不影响主链路。

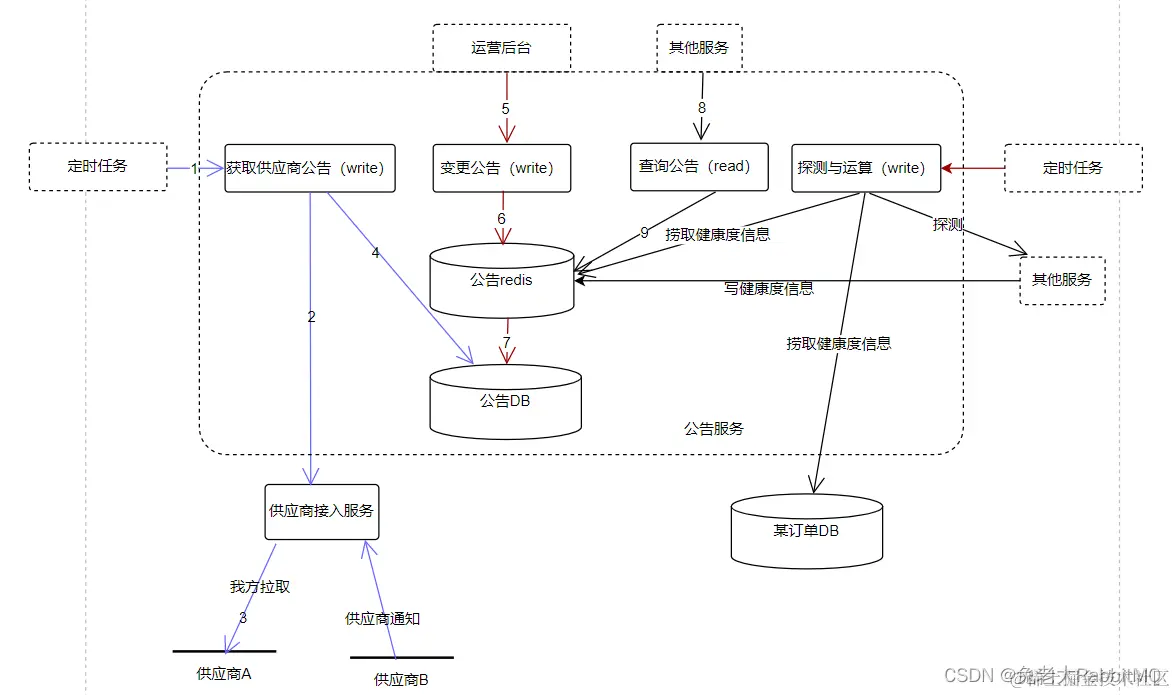

七、自动部署设计

7.1 异步操作

实现了人工干预手段和公告服务的基本框架，接下来我们完善自动健康度的功能。

如何判定不健康：读取成功率、耗时、探测等数据考虑到不能因为新系统需要的操作就影响老流程，必须做成异步的,譬如：1. 其他程序写redis；2. rabbitmq/kafka，让其他服务放一个消息在消息队列里

方法1和方法2中选择方法1（毕竟一个redis物尽其用，没必要引入消息队列

7.2 不健康判定

探测、多维度检测实时成功率、耗时进行判断。

if 探测失败次数高于阈值：
        挂起公告
if 请求量大于阈值 and (成功率低于某阈值 or 耗时高于某阈值）：
        挂起公告。

系统健康度检查系统
