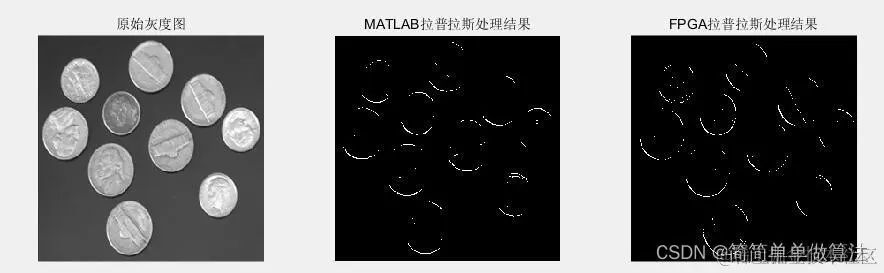

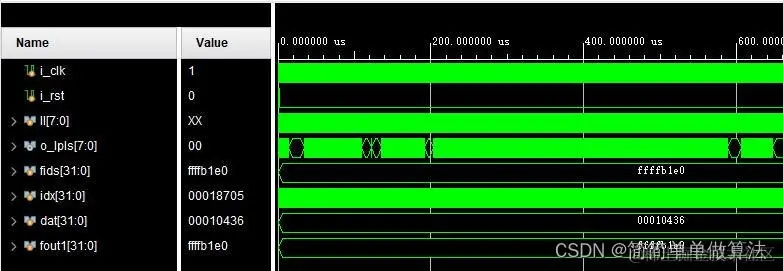

1.算法运行效果图预览
2.算法运行软件版本
matlab2022a
vivado2019.2
3.算法理论概述
拉普拉斯变换是一种二阶微分算子，用于图像增强和边缘检测。它通过计算图像中每个像素点周围像素的灰度差值，突出图像中的高频成分，从而增强边缘和细节。
对于二维图像f(x,y)，拉普拉斯变换定义为：
∇²f = ∂²f/∂x² + ∂²f/∂y²
在实际应用中，常用离散化的拉普拉斯算子来计算图像的拉普拉斯变换。常见的离散化拉普拉斯算子有4邻域和8邻域两种，分别对应以下模板：
4邻域模板：
0 -1 0
-1 4 -1
0 -1 0
8邻域模板：
-1 -1 -1
-1 8 -1
-1 -1 -1
基于FPGA的图像拉普拉斯变换实现需要将上述数学公式转化为硬件电路，通过编程实现对图像的实时处理。具体步骤如下：
图像输入：将待处理的图像数据输入到FPGA中，可以通过摄像头、图像传感器等设备获取。
缓存图像：在FPGA中缓存输入的图像数据，以便后续处理。
拉普拉斯变换：根据选择的离散化拉普拉斯算子，设计相应的硬件电路，对每个像素点进行拉普拉斯变换计算。
输出结果：将计算得到的拉普拉斯变换结果输出到显示器或其他输出设备中，完成图像处理。
在实现过程中，需要注意以下几点：
硬件资源：根据处理速度和图像大小的要求，选择合适的FPGA型号和硬件配置，确保资源足够且性能满足需求。
算法优化：针对具体的应用场景和硬件资源，对拉普拉斯变换算法进行优化，提高处理速度和精度。
编程语言：选择适合的硬件描述语言（如Verilog、VHDL等）进行编程，实现硬件电路的功能。
基于FPGA的图像拉普拉斯变换实现需要结合数字图像处理、硬件设计和编程等多个领域的知识，通过合理的算法设计和硬件优化，实现对图像的实时处理和增强。
4.部分核心程序 ``timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/07/28 01:51:45
// Design Name:
// Module Name: test_image
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//
module test_image;
reg i_clk;
reg i_rst;
reg [7:0] Buffer [0:100000];
reg [7:0] II;
wire [7:0] o_lpls;
integer fids,idx=0,dat;
//D:\FPGA_Proj\FPGAtest\codepz\project_1\project_1.srcs\sources_1
initial
begin
fids = $fopen("D:\FPGA_Proj\FPGAtest\codepz\test0.bmp","rb");
dat = $fread(Buffer,fids);
$fclose(fids);
end
initial
begin
i_clk=1;
i_rst=1;
#1000;
i_rst=0;
end
always #5 i_clk=~i_clk;
always@(posedge i_clk)
begin
II<=Buffer[idx];
idx<=idx+1;
end
tops tops_u(
.i_clk (i_clk),
.i_rst (i_rst),
.i_I (II),
.o_lpls (o_lpls)
);
integer fout1;
initial begin
fout1 = $fopen("SAVEDATA.txt","w");
end
always @ (posedge i_clk)
begin
$fwrite(fout1,"%d\n",o_lpls);
end
endmodule`
