题目：使用Vue和ECharts构建交互式树形结构图

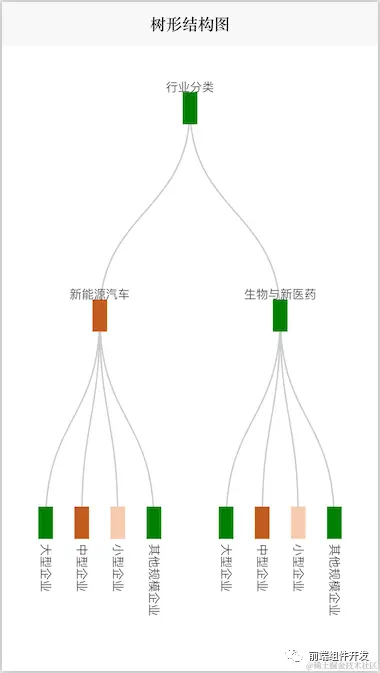

摘要：本文介绍了如何使用Vue.js和ECharts构建一个交互式的树形结构图。通过整合ECharts的强大可视化功能，我们创建了一个可拖拽移动、点击展开和收缩的树形结构图，并实现了无限添加子集的功能。

一、引言

随着数据可视化的快速发展，树形结构图作为一种常用的数据展示方式，被广泛应用于展示层次结构、关系网络和数据分类等场景。特别是在Web前端开发中，使用Vue.js等前端框架结合ECharts等可视化库，可以轻松实现树形结构图的交互式展示。

二、技术选型

Vue.js：Vue.js是一款流行的前端框架，用于构建用户界面。它采用组件化的方式组织代码，使得前端开发更加模块化和可维护。
ECharts：ECharts是一款使用JavaScript实现的开源可视化库，提供了丰富的图表类型和强大的交互功能。它能够方便地与Vue.js集成，实现数据驱动的可视化。

三、实现过程

安装依赖：首先，确保你的项目中已经安装了Vue.js和ECharts。你可以通过npm或yarn进行安装。例如，使用以下命令安装ECharts：

shell复制代码


	npm install echarts --save

创建Vue组件：在Vue项目中，创建一个新的Vue组件用于承载树形结构图。在该组件的模板中，添加一个div元素作为ECharts图表的容器，并为其指定一个唯一的ID。
初始化图表：在Vue组件的mounted钩子函数中，初始化ECharts图表。首先获取容器的DOM元素，然后使用ECharts的init方法创建一个图表实例。接着，定义图表的配置项和数据。
配置树形图：在ECharts的配置项中，使用series属性配置树形图的数据。指定series的类型为"tree"，并设置相应的数据和选项。例如，设置节点名称、颜色、子节点等。
实现交互功能：为了使树形图具有交互性，你可以使用ECharts提供的事件处理函数。例如，监听"click"事件来处理节点点击事件，实现展开或收缩节点的功能。同时，也可以监听"drag"事件来实现节点的拖拽移动功能。

无限添加子集：为了支持无限添加子集的功能，你可以在用户点击节点时动态生成新的子节点，并将其添加到树形图的数据中。然后重新渲染图表以显示新添加的子节点。

实现代码如下：

HTML代码部分

复制代码<template>
    <view class="content">

        <view class="titleIos"></view>

        <div class="mui-content" style="margin-top: 16px;">

            <div id="container" style="height: 86vh; margin-top: 0px;"></div>

        </div>

    </view>
</template>

JS代码（引入组件填充数据）

复制代码
<script>
    import echarts from '../../static/h5/echarts.min.js'

    export default {
        data() {
            return {

            }
        },
        onReady() {

        },
        onLoad: function(e) {
            console.log(e);

        },
        onShow() {

        },
        mounted() {
            this.treeData()
        },

        methods: {
            treeData() {

                var dom = document.getElementById("container");
                var myChart = echarts.init(dom);

                //  颜色设定 不同颜色寓意不同权重
                var fatherColor = 'green';
                var midColor = 'rgb(193, 92, 31)';
                var smallColor = 'rgb(247, 203, 174)';

                var option;

                // 新能源汽车
                let swyyQ = {
                    "name": "新能源汽车",
                    itemStyle: {
                        color: midColor
                    },
                    "children": [{
                            "name": "大型企业",
                            itemStyle: {
                                color: fatherColor
                            },

                        },
                        {
                            "name": "中型企业",
                            itemStyle: {
                                color: midColor
                            },

                        },
                        {
                            "name": "小型企业",
                            itemStyle: {
                                color: smallColor
                            },

                        },
                        {
                            "name": "其他规模企业",
                            itemStyle: {
                                color: fatherColor
                            },
                        }
                    ]
                };

                // 新材料行业
                let xclkQ = {
                    "name": "生物与新医药",
                    itemStyle: {
                        color: fatherColor
                    },
                    "children": [{
                            "name": "大型企业",
                            itemStyle: {
                                color: fatherColor
                            },

                        },
                        {
                            "name": "中型企业",
                            itemStyle: {
                                color: midColor
                            },

                        },
                        {
                            "name": "小型企业",
                            itemStyle: {
                                color: smallColor
                            },

                        },
                        {
                            "name": "其他规模企业",
                            itemStyle: {
                                color: fatherColor
                            },
                        }
                    ]
                };;

                let data = {
                    "name": "行业分类",
                    itemStyle: {
                        color: fatherColor
                    },
                    "children": [swyyQ, xclkQ]

                }
                // 获取网页宽度 设置树形条目实体宽高度
                let width = document.body.scrollWidth;
                let widthSize = 0.039 * width;
                if (widthSize > 36) {
                    widthSize = 36;
                }
                let heightSize = widthSize * 2.2;

                myChart.setOption(
                    (option = {
                        tooltip: {
                            trigger: 'item',
                            triggerOn: 'mousemove'
                        },
                        series: [{
                            type: 'tree',
                            data: [data],
                            left: '2%',
                            right: '2%',
                            top: '8%',
                            bottom: '20%',
                            symbol: 'square',
                            symbolSize: [widthSize, heightSize],
                            orient: 'vertical',
                            expandAndCollapse: true,
                            initialTreeDepth: 2,

                            label: {
                                position: 'top',
                                rotate: 0,
                                verticalAlign: 'middle',
                                align: 'center',
                                fontSize: 12
                            },
                            leaves: {
                                label: {
                                    position: 'bottom',
                                    rotate: -90,
                                    verticalAlign: 'middle',
                                    align: 'left'
                                }
                            },
                            animationDurationUpdate: 150
                        }]
                    })
                );

                if (option && typeof option === 'object') {
                    myChart.setOption(option);
                }

            },

        }

    }
</script>

CSS

复制代码
<style>
    .content {
        display: flex;
        flex-direction: column;

    }
</style>

四、注意事项

数据驱动：由于树形图的数据是动态的，因此需要确保数据的有效性和准确性。在添加或更新节点时，要确保数据的层次结构和关系正确。
性能优化：由于树形图的数据量可能很大，因此需要注意性能优化。可以通过使用虚拟化技术来减少不必要的渲染和计算，提高图表渲染的效率。
可读性和用户体验：在设计树形图时，要注意图表的排版和布局，使得图表易于理解和操作。同时，根据实际需求调整颜色、字体等样式，以提高用户体验。

五、总结

通过整合Vue.js和ECharts，我们可以轻松地构建一个交互式的树形结构图。这种图表在展示层次结构和关系网络时非常有用，可以帮助用户更好地理解和分析数据。同时，利用Vue.js和ECharts的强大功能和灵活性，我们可以根据实际需求定制化图表的功能和样式，以满足各种场景的需求。 阅读全文下载完整组件代码请关注微信公众号：前端组件开发
