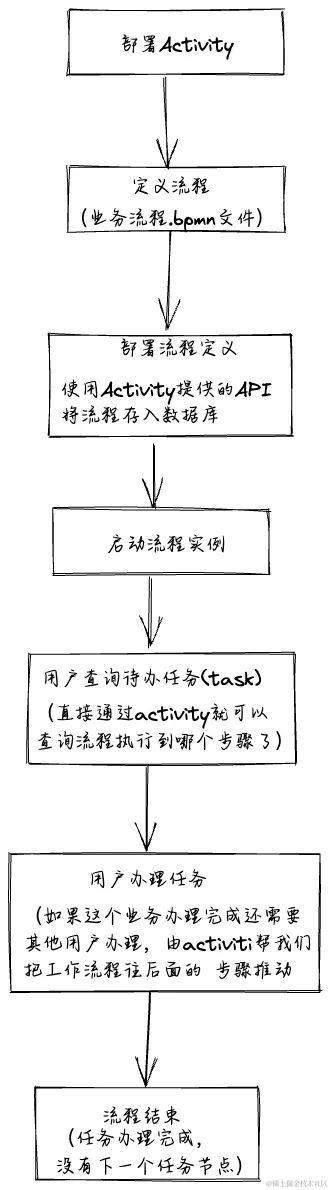

1.Activity使用流程

2.BPMN2.0 的基本符号主要包含：

• 事件 Event

  开始事件：表示一个流程的开始

  中间事件：发生的开始和结束事件之间，影响处理的流程

  结束事件：表示该过程结束

• 活动 Activities

  用户任务 User Task

  服务任务 Service Task

  子流程 Sub Process

• 网关 GateWay

  • 排他网关:只有一条路径会被选择

  • 并行网关:并行执行所有输出顺序流，为每一条顺序流创建一个并行执行路线。最终，在所有的执行路线都执行完后才继续向下执行。

  • 包容网关:可以同时执行多条路线。相当于是排他网关和并行网关的结合。

  • 综合网关

  • 事件网关:专门为中间捕获事件设置的，允许设置多个输出流指向多个不同的中间捕获事件。当流程执行到事件网关后，流程处于等待状态，需要等待抛出事件才能将等待状态转换为活动状态

• 流向 Flow

  流是连接两个流程节点的连线，常见的流向包含以下几种：

  顺序流：用一个带实心箭头的实心线表示，用于指定活动执行的顺序

  信息流：用一条带箭头的虚线表示，用于描述两个独立的业务参与者（业务实体/业务角色）之间发送和接受的消息流动

  关联：用一根带有线箭头的点线表示，用于将相关的数据、文本和其他人工信息与流对象联系起来。用于展示活动的输入和输出
