1.算法运行效果图预览

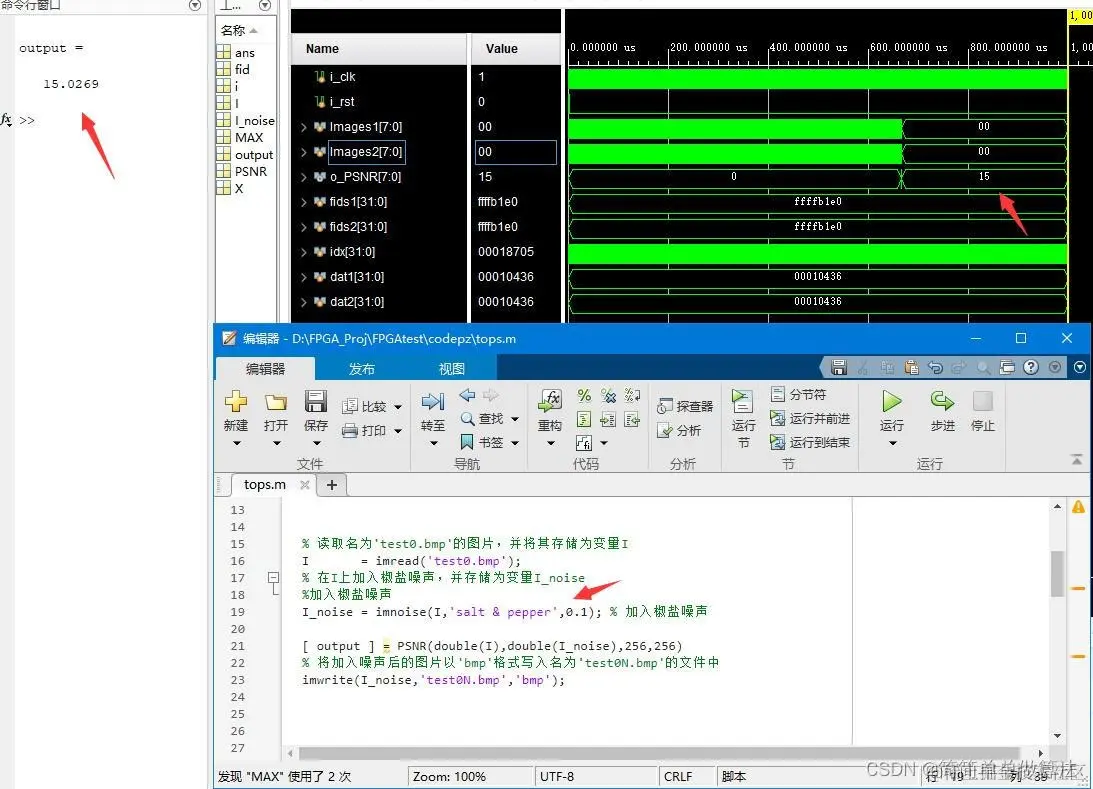

设置较大的干扰，PSNR=15。

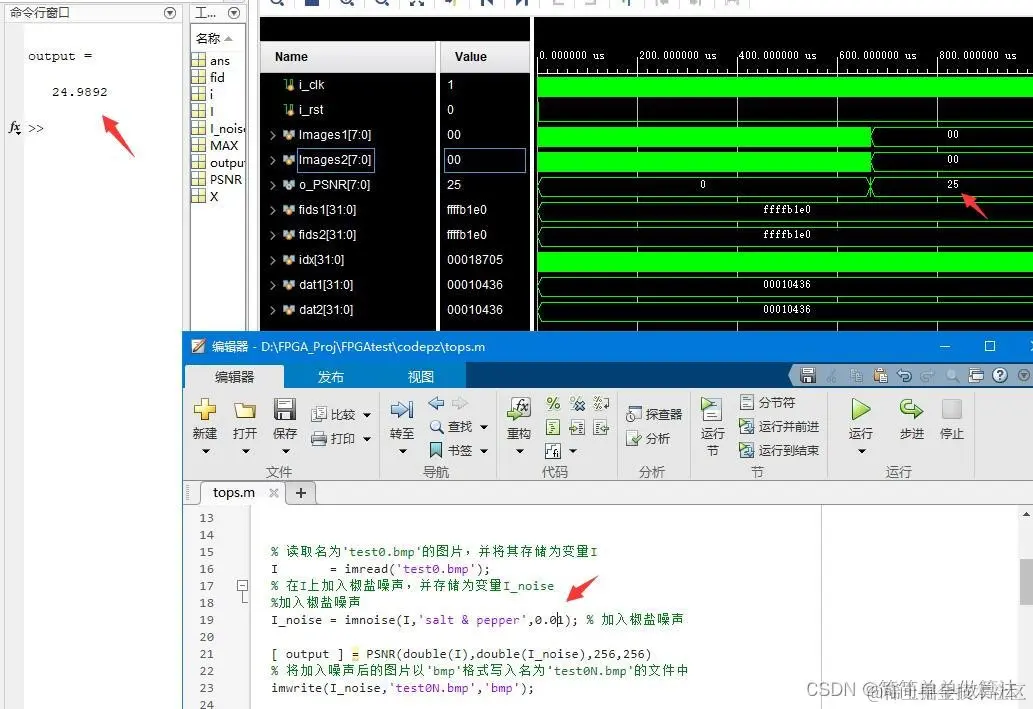

设置较小的干扰，PSNR=25。
2.算法运行软件版本
matlab2022a
vivado2019.2
3.算法理论概述
基于FPGA的图像PSNR（峰值信噪比）质量评估计算实现涉及到数字图像处理、硬件设计和编程等多个领域。PSNR是一种用于评估图像质量的指标，它衡量了原始图像和经过处理后的图像之间的相似程度。PSNR值越大，表示处理后的图像质量越好。基于FPGA的图像PSNR质量评估计算实现通过硬件加速，可以实现对图像质量的实时评估，为图像处理算法的优化和调试提供有力的支持。
PSNR的计算公式如下：
PSNR = 10 × log10((MAX_I^2) / MSE)
其中，MAX_I表示图像的最大像素值，MSE表示原始图像和处理后的图像之间的均方误差。均方误差的计算公式如下：
MSE = (1 / (M × N)) × ΣΣ[I(i,j) - K(i,j)]^2
其中，I(i,j)表示原始图像中像素(i,j)的灰度值，K(i,j)表示处理后图像中像素(i,j)的灰度值，M和N分别表示图像的行数和列数。
基于FPGA的图像PSNR质量评估计算实现需要将上述数学公式转化为硬件电路，通过编程实现对图像的实时处理和质量评估。具体步骤如下：
图像输入：将待评估的图像数据输入到FPGA中。
计算均方误差：根据输入的原始图像和处理后的图像，计算它们之间的均方误差。这需要设计相应的硬件电路，对每个像素进行差值平方和累加操作。
计算PSNR：根据计算得到的均方误差和图像的最大像素值，计算PSNR值。这需要设计相应的硬件电路，实现上述PSNR计算公式的功能。
输出结果：将计算得到的PSNR值输出到显示器或其他输出设备中，完成图像质量评估。
综上所述，基于FPGA的图像PSNR质量评估计算实现需要结合数字图像处理、硬件设计和编程等多个领域的知识，通过合理的算法设计和硬件优化，实现对图像质量的实时评估和提升。
4.部分核心程序 ``timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/07/28 01:51:45
// Design Name:
// Module Name: test_image
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//
module test_image;
reg i_clk;
reg i_rst;
reg [7:0] tmps1 [0:100000];
reg [7:0] tmps2 [0:100000];
reg [7:0] Images1;
reg [7:0] Images2;
wire [7:0] o_PSNR;
integer fids1,fids2,idx=0,dat1,dat2;
//D:\FPGA_Proj\FPGAtest\codepz\test0N.bmp 路径改为自己的路径
initial
begin
fids1 = $fopen("D:\FPGA_Proj\FPGAtest\codepz\test0.bmp","rb");
dat1 = $fread(tmps1,fids1);
$fclose(fids1);
fids2 = $fopen("D:\FPGA_Proj\FPGAtest\codepz\test0N.bmp","rb");
dat2 = $fread(tmps2,fids2);
$fclose(fids2);
end
initial
begin
i_clk=1;
i_rst=1;
#1000;
i_rst=0;
end
always #5 i_clk=~i_clk;
always@(posedge i_clk)
begin
if(idx<=66613)
begin
Images1<=tmps1[idx];
Images2<=tmps2[idx];
end
else begin
Images1<=8'd0;
Images2<=8'd0;
end
idx<=idx+1;
end
tops tops_u(
.i_clk (i_clk),
.i_rst (i_rst),
.i_images1 (Images1),
.i_images2 (Images2),
.o_PSNR (o_PSNR)
);
//integer fout1;
//initial begin
// fout1 = $fopen("medfilter.txt","w");
//end
//always @ (posedge i_clk)
// begin
// if(idx<=67131)
// $fwrite(fout1,"%d\n",o_medfilter);
// else
// $fwrite(fout1,"%d\n",0);
//end
endmodule`
