基于RM编译码的协作MIMO系统误码率matlab仿真,对比不同RM编译码参数

82 阅读5分钟

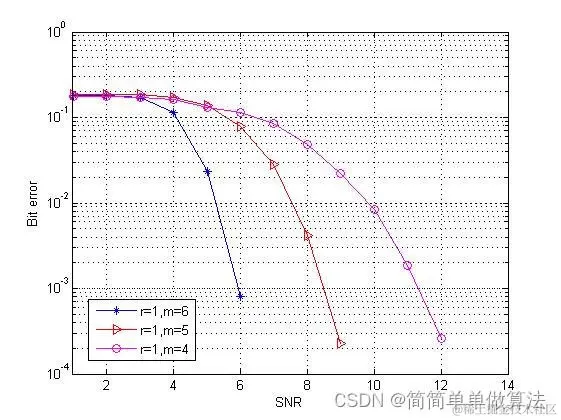

1.算法运行效果图预览

9ffef870a05bded41c8ef37be8cbbf3a_82780907_202312251510440967321457_Expires=1703488845&Signature=Z6ql7CSFINYUgENALsUtlPC62EY%3D&domain=8.jpeg

2.算法运行软件版本

MATLAB2013b



3.算法理论概述

       基于RM编译码的协作MIMO(多输入多输出)系统是一种利用多个天线和协作传输来提高通信系统性能的技术。



       Reed-Muller(RM)码是一类经典的纠错编码,其编码和译码算法都拥有较低的复杂度,容易通过硬件电路实现。此外,RM码可以通过改变参数形成结构丰富的子类,能够适应不同信道。RM码自上世纪五十年代被Muller和Reed提出至今,已被应用在多种通信系统中,包括深空通信、蜂窝网络等.Reed-Muller(RM)码是一类经典的纠错编码,其编码和译码算法都拥有较低的复杂度,容易通过硬件电路实现。此外,RM码可以通过改变参数形成结构丰富的子类,能够适应不同信道。



       基于RM编译码的协作MIMO系统利用了空间分集和协作传输的思想,通过多个天线和节点之间的协作,提高了信号的可靠性和覆盖范围。具体而言,当一个节点发送信号时,其附近的节点会接收到这个信号,并对其进行解码和转发,以帮助源节点将信号传输到目的节点。这样,通过多个节点的协作,可以有效地提高信号的可靠性和传输效率。



       RM编译码是一种纠错码技术,通过在信号中加入冗余信息,使得接收端能够纠正传输过程中的错误。在协作MIMO系统中,RM编译码可以用于提高协作传输的可靠性,减少误码率。



基于RM编译码的协作MIMO系统的数学模型可以表示为:



y = Hx + n



其中,y表示接收端接收到的信号,H表示信道矩阵,x表示发送端发送的信号,n表示噪声。



       在这个模型中,发送端和接收端都配备了多个天线,形成了一个MIMO系统。通过利用空间分集和协作传输,可以有效地提高信号的可靠性和传输效率。同时,RM编译码的应用可以进一步提高系统的纠错能力。



       基于RM编译码的协作MIMO系统的实现需要考虑多个方面,包括天线设计、信号处理、编译码技术等。下面是一个简单的实现过程:



天线设计:在发送端和接收端设计多个天线,以实现协作传输。

信号处理:对发送的信号进行预处理,例如调制、编码等,以提高信号的抗干扰能力和可靠性。

协作传输:在发送端和接收端之间建立协作传输机制,使得附近的节点能够接收到信号并对其进行解码和转发。

RM编译码:在发送端和接收端应用RM编译码技术,以提高系统的纠错能力和可靠性。

        综上所述,基于RM编译码的协作MIMO系统是一种有效的提高通信系统性能的技术,通过多个天线和节点之间的协作,以及RM编译码的应用,可以实现空间分集、协作传输和纠错能力的提升。







4.部分核心程序 `[V1,N1,K1,I1] = func_rm(r+1,m);

%R

[V2,N2,K2,I2] = func_rm(r,m);

for k = 1:length(SNR)

    k

    Err = 0;

    Num = 0;

    Len = 10000;

    TL  = 500;

    Rt  = K1/N1;%code rate

    N01 = 10^(-SNR(k)/Rt/10);

    Rt  = K2/N1;%code rate

    N02 = 10^(-SNR(k)/Rt/10);

    Rt  = (K1+K2)/(N1+N2);%code rate

    N03 = 10^(-SNR(k)/Rt/10);



    while(Err <= TL)

         k

         Err

         Num = Num + 1;

         %产生数据

         K             = min(K1,K2);

         Signal0       = randint(1,K,M,Len);

         Signal        = [Signal0,zeros(1,K1-K2)];



         %*****************************************************************

         %RM编码

         Signal_RM_S2D = func_Encode(Signal,V1);

         %调制

         RM_mod_S2D    = modulate(mods,Signal_RM_S2D);

         %过瑞利衰落信道,2条多径

         RM_Noise_S2D0 = RM_mod_S2D + sqrt(2*N01)*randn(size(RM_mod_S2D));

         RM_Noise_S2D1 = RM_mod_S2D + sqrt(2*N01)*randn(size(RM_mod_S2D));

         RM_Noise_S2D1 = [zeros(1,3),RM_Noise_S2D1(1:end-3)];

         RM_Noise_S2D2 = RM_mod_S2D + sqrt(2*N01)*randn(size(RM_mod_S2D));

         RM_Noise_S2D2 = [zeros(1,3),RM_Noise_S2D2(1:end-3)];

         RM_Noise_S2D  = RM_Noise_S2D0 + 0.2RM_Noise_S2D1 + 0.1RM_Noise_S2D2;





         %*****************************************************************

         %中继部分

         RM_demod_S2R  = demodulate(demods,RM_Noise_S2D);

         Bhat_S2R      = func_Decode(RM_demod_S2R,r+1,m,V1,N1,K1,I1);

         %RM编码

         Signal_RM_S2R = func_Encode(Bhat_S2R(1:K),V2);

         %调制

         RM_mod_S2R    = modulate(mods,Signal_RM_S2R);

         %过信道

         RM_Noise_S2R  = RM_mod_S2R + sqrt(2*N03)*randn(size(RM_mod_S2R));



         %*****************************************************************

         %解调

         RM_demod_S2D  = demodulate(demods,[RM_Noise_S2D,RM_Noise_S2R]);

         LEN           = length(RM_demod_S2D);

         %RM译码

         Bhat_S2D1     = func_Decode(RM_demod_S2D(1:LEN/2),r+1,m,V1,N1,K1,I1);

         Bhat_S2D2     = func_Decode(RM_demod_S2D(LEN/2+1:LEN),r,m,V2,N2,K2,I2);

         %计算误码率

         Err           = Err + min([sum(xor(Bhat_S2D1(1:K),Signal0)),sum(xor(Bhat_S2D2(1:K),Signal0))]);

    end

    Errs(k) = Err/Num/length(Signal);

end



figure

semilogy(SNR,Errs,'b-o');

grid on;

xlabel('SNR');

ylabel('Bit error');

if m == 4

   save r14.mat SNR Errs

end

if m == 5

   save r15.mat SNR Errs

end

if m == 6

   save r16.mat SNR Errs

end`
