基于MIMO+16QAM系统的VBLAST译码算法matlab仿真

117 阅读3分钟

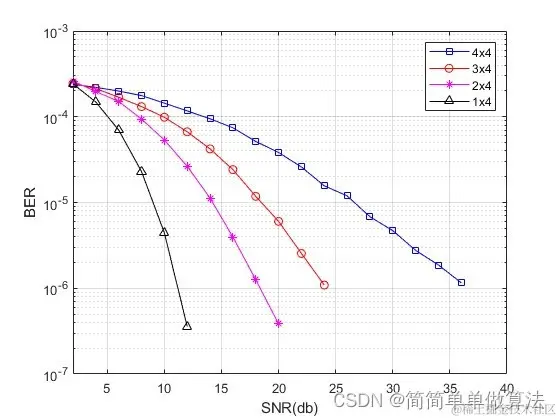

1.算法运行效果图预览

d8266cf55de472e2f93bad2eb5f3c292_82780907_202312251504410689332362_Expires=1703488481&Signature=EhhbuwMxp91IW4fd4Va2i9y50uw%3D&domain=8.jpeg

2.算法运行软件版本

matlab2022a



3.算法理论概述

       基于MIMO+16QAM系统的VBLAST(Vertical Bell Laboratories Layered Space-Time)译码算法是一种用于提高无线通信系统性能的技术。



       MIMO(多输入多输出)技术利用多个天线来提高无线通信系统的性能,通过增加天线数量和多样性,可以增加信道容量和传输效率。16QAM(16阶正交幅度调制)是一种调制技术,通过将信号调制为多个幅度和相位的组合,可以提高信号的传输效率。



      VBLAST译码算法是一种基于分层空时码的技术,通过将多个天线接收到的信号进行分层处理,可以有效地提高信号的抗干扰能力和可靠性。具体而言,VBLAST算法利用多个天线的空间分集优势,将接收到的信号进行分层解码,从而提高了信号的解码性能和传输效率。



       基于MIMO+16QAM系统的VBLAST译码算法的数学模型可以表示为:



       y = Hx + n



其中,y表示接收端接收到的信号,H表示信道矩阵,x表示发送端发送的信号,n表示噪声。



VBLAST算法的核心思想是将接收到的信号进行分层解码,具体步骤如下:



对接收到的信号y进行预处理,例如信道估计、噪声抑制等。

对预处理后的信号进行分层,将每个天线的接收信号分为多个层次。

对每个层次的信号进行解码,得到相应的发送信号。

将解码后的信号进行合并,得到最终的发送信号。

      VBLAST算法,通过如下步骤实现,MMSE接收器抑制了干扰和噪声成分,但是ZF接收器仅仅排除了干扰的成分。这暗示了在发射符号和接收器估计的均方误差达到最小值。因此,MMSE在噪声存在的情况下性能要优于ZF接收器。其运算法则如下所示:

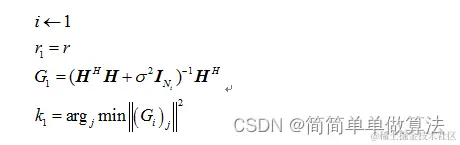

初始值设定

239368b7a82977655a7473c5427717af_82780907_202312251504510657254233_Expires=1703488491&Signature=fboU%2FCbUHmsd%2Fd61m%2FlLNiBt1v0%3D&domain=8.png

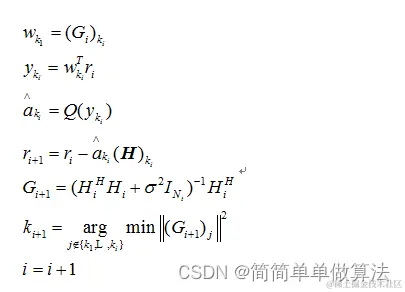

递归式



03493bf2d138344762d847d1c39bf16d_82780907_202312251505000032920577_Expires=1703488500&Signature=Y%2F3ZuAze2GvpaJRo6WXUY4ZjWLc%3D&domain=8.png







4.部分核心程序 `for SNR_dB=SNR

    SNR_dB

    ind    = ind + 1;

    bertmp = 0;

    NUMS   = 0;

    while bertmp <= 100

..........................................................................

          %通过信道

          H=zeros(R_num,T_num);% 初始化信道矩阵

          for rx = 1:R_num% 为每个信道生成随机复高斯系数

              for tx = 1:T_num

                  x        = randn(1);

                  y        = randn(1);

                  alpha    = sqrt(x^2+y^2);

                  theta    = 2pirand(1);

                  H(rx,tx) = alphaexp(jtheta);

              end

          end

          %通过MIMO信道

          Channel_Out    = H*modu_output;% 通过MIMO信道,输出通道输出信号

          module_signal  = [];

          for t=1:T_num

              module_signal =[module_signal abs(Channel_Out(t,:))];

          end

          %AWGN nosie% 加白高斯噪声,进行AWGN噪声处理,得到解码后的信号Decoder1

          Decoder1 = awgn(Channel_Out,SNR_dB,'measured');



          r        = Decoder1;% 解码后的信号r,初始化解码后的信号向量r为Decoder1,长度为T_numFramesindex

          y        = zeros(T_num,Frames);

          % 计算信道H的伪逆,得到G,G是发送端到接收端的权值矩阵的转置的逆矩阵,用于MMSE均衡处理

          G        = pinv(H);

          % 计算G中每列元素的平方和的最小值对应的索引k0,以及对应的列向量gk,用于MMSE均衡处理中的权重调整。

          % 其中'min'函数返回的是每列元素的平方和的最小值,'sum'函数用于计算列元素的平方和。'pinv'函数用于计算矩阵的伪逆。

          % 'min'函数返回的是每列元素的平方和的最小值对应的索引k0,以及对应的列向量gk。



          [gk,k0]  = min(sum(abs(G).^2,2));



          for m = 1:T_num

              k1(m)      = k0;

              w(m,:)     = G(k1(m),:);

              y          = w(m,:)*r;

              a(k1(m),:) = Q(y);

              r          = r - H(:, k1(m))*a(k1(m),:);

              for t=1:m

                 G(k1(t),:)=inf;

              end

              [gk,k0] = min(sum(abs(G).^2,2));

          end



          %16QAM% 初始化解调输出向量

..........................................................

    end

    BER(ind) = bertmp/NUMS/length(Signals);

end



figure;

semilogy(SNR,BER,'b-o');

grid on;

xlabel('SNR(db)');

ylabel('BER');





save R1.mat SNR BER`
