一、引言

最近工作中用到了xxl-job定时任务组件，以前只是会装修，今年再次用到，决定研究一下如何搭建以及浅浅探究一下运行原理，特此记录，留作备份。

二、配置使用

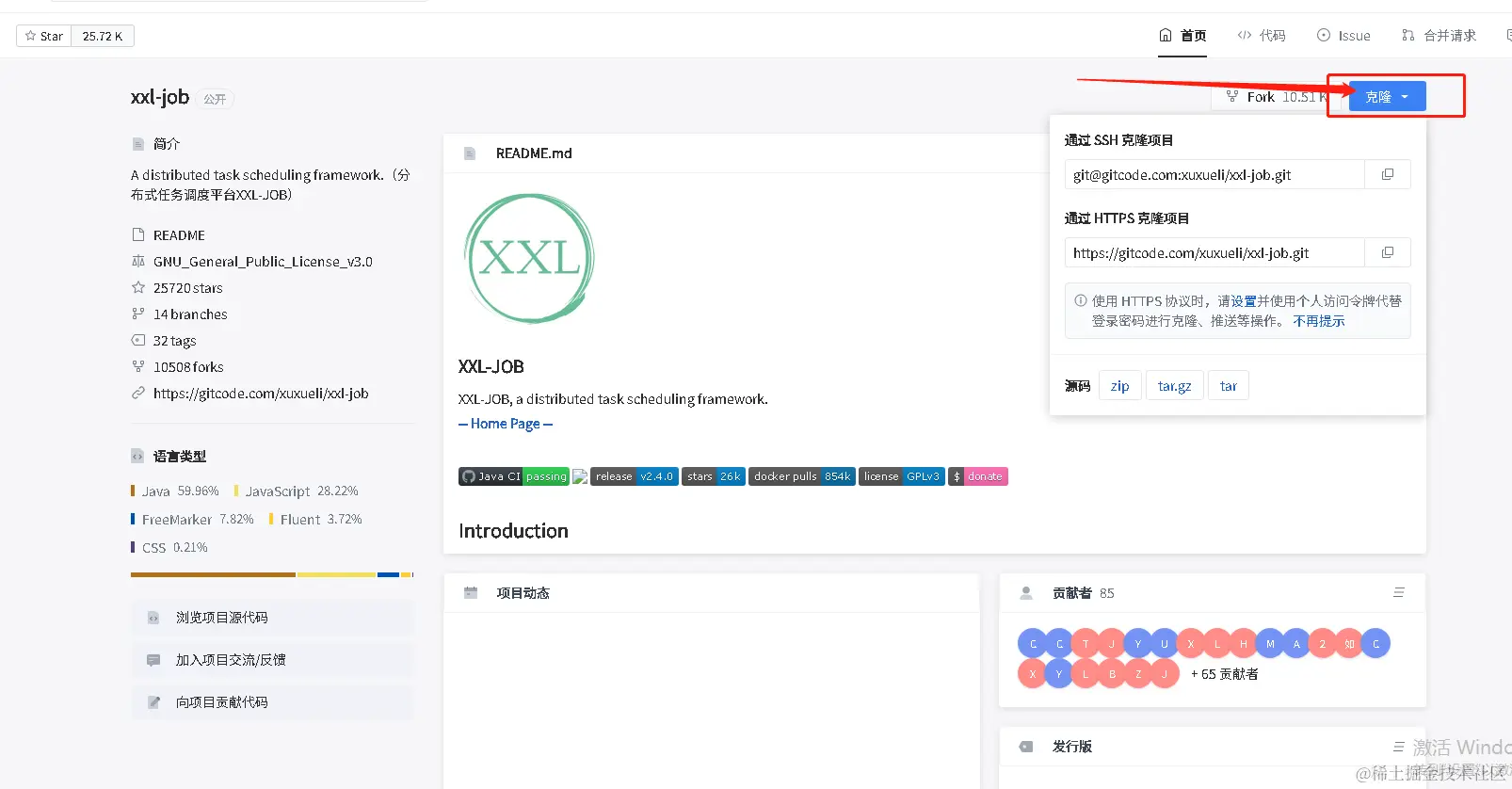

1、xxjob项目源码下载

源码仓库地址:
github.com/xuxueli/xxl…
gitee.com/xuxueli0323…


2、xx-job服务使用

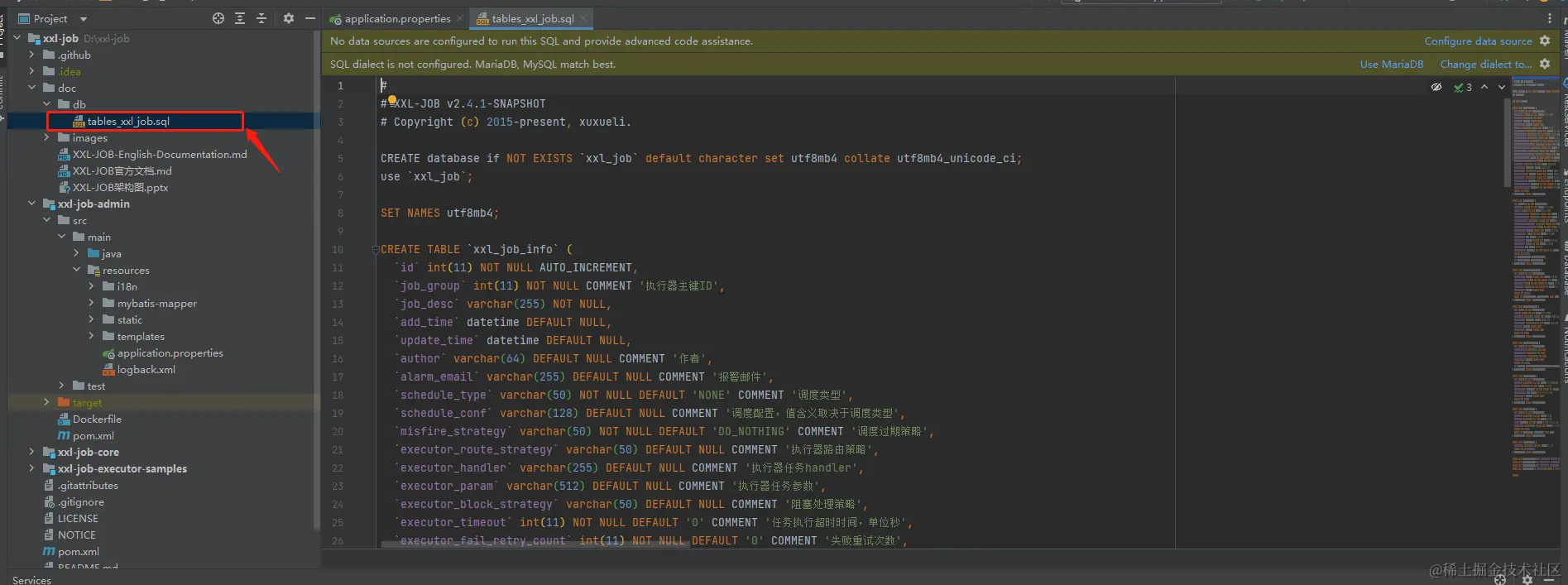

执行服务相关sql脚本。使用idea打开项目后，找到如图对应的sql执行脚本，并在mysql中执行。这里面的表主要就是一些存储账户，任务日志，任务配置等，详细内容可在文章末尾查看。

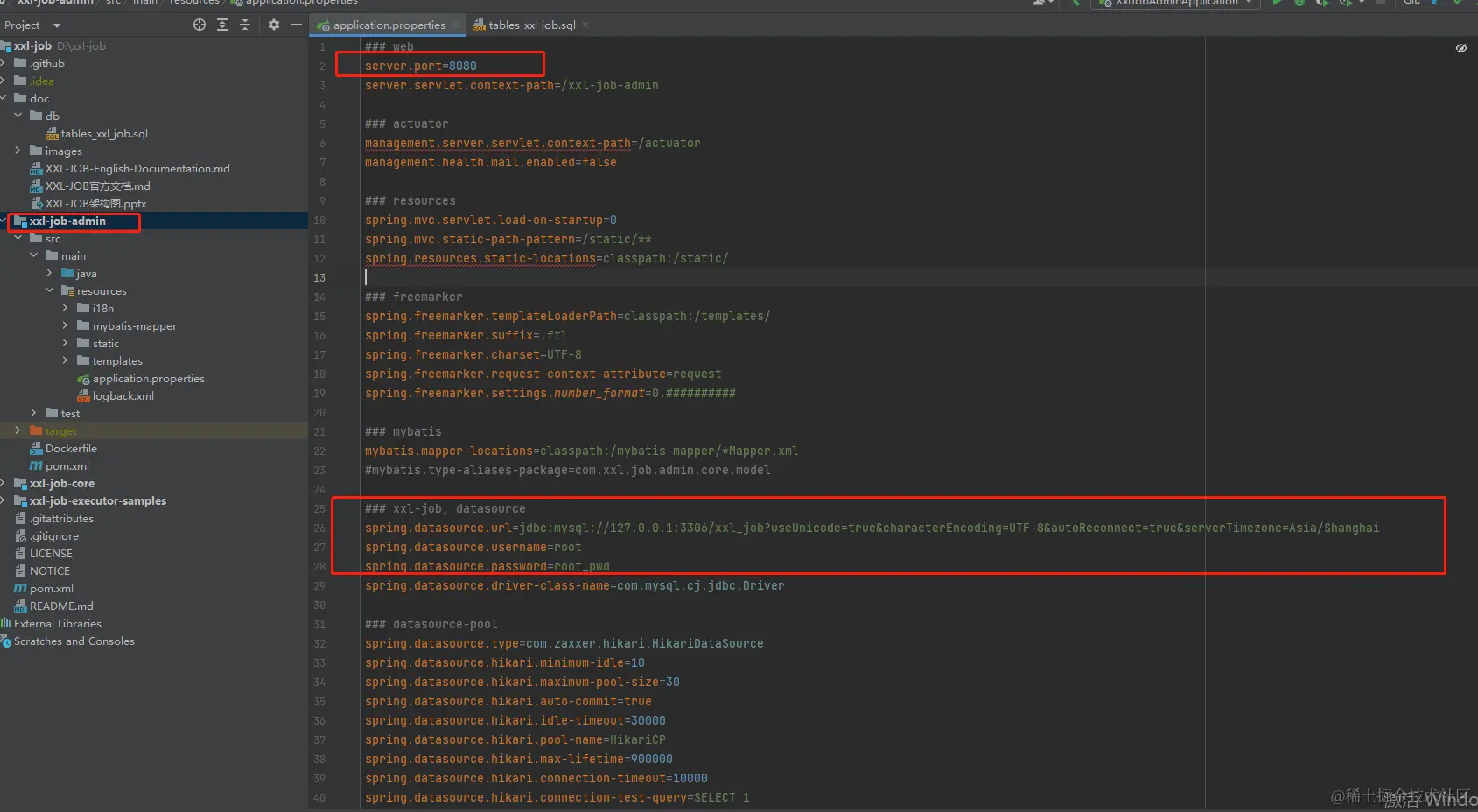

修改xxl-job-admin服务下application.properties配置文件中的属性配置。

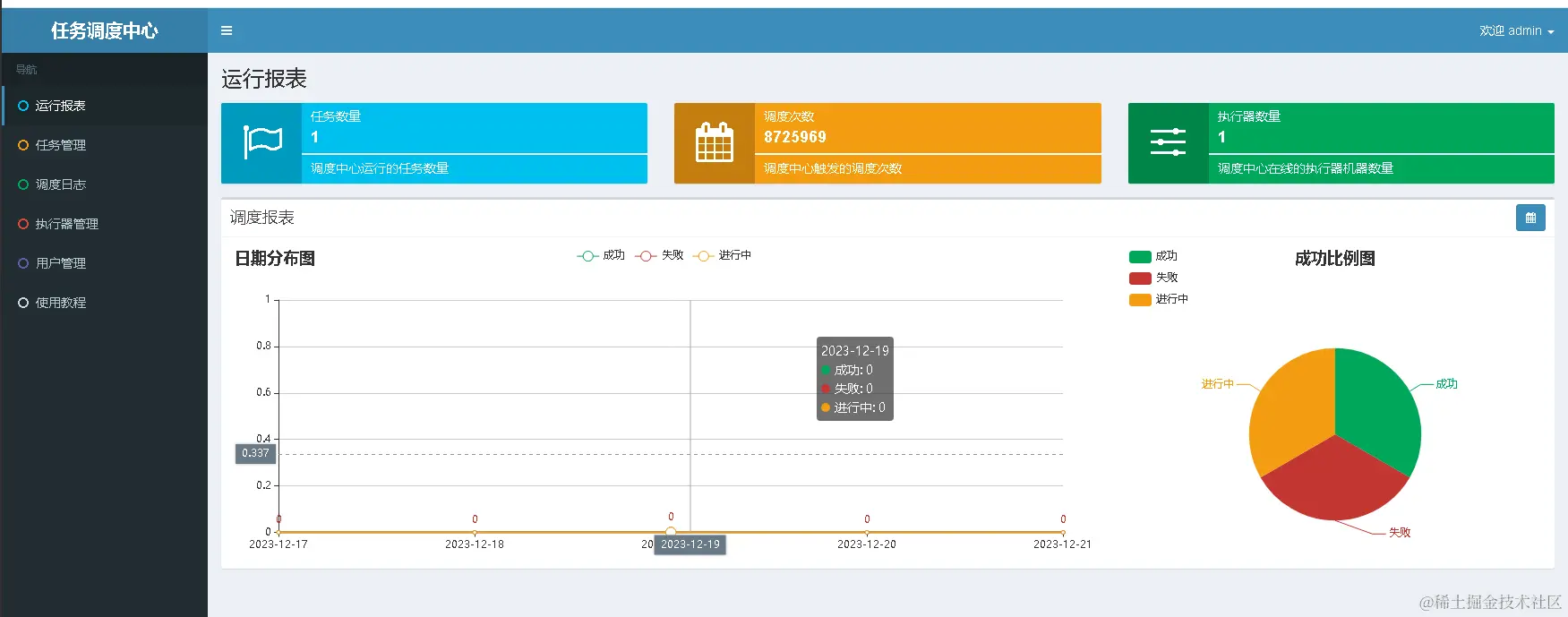

主要有端口（避免端口占用，默认为8080）、数据库配置（切换为自己的数据库配置）。配置.png 3. 启动服务。启动成功后管理后台页面如下，默认账户：admin 密码：123456 访问地址 http://localhost:8080/xxl-job-admin/ 任务.png 至此job的后台服务已经启动完成，下面我们将job服务整合到我们的java项目中去。

3、springBoot整合xx-job

引入对应依赖

 <!-- xxl-Job -->
        <dependency>
            <groupId>com.xuxueli</groupId>
            <artifactId>xxl-job-core</artifactId>
            <version>2.3.0</version>
        </dependency>

创建配置类

import com.xxl.job.core.executor.impl.XxlJobSpringExecutor;
import org.slf4j.Logger;
import org.slf4j.LoggerFactory;
import org.springframework.beans.factory.annotation.Value;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;
@Configuration
public class XxlJobConfig {
    private Logger logger = LoggerFactory.getLogger(XxlJobConfig.class);
    @Value("${xxl.job.admin.addresses}")
    private String adminAddresses;

    @Value("${xxl.job.accessToken}")
    private String accessToken;

    @Value("${xxl.job.executor.appname}")
    private String appname;

    @Value("${xxl.job.executor.address}")
    private String address;

    @Value("${xxl.job.executor.ip}")
    private String ip;

    @Value("${xxl.job.executor.port}")
    private int port;

    @Value("${xxl.job.executor.logpath}")
    private String logPath;

    @Value("${xxl.job.executor.logretentiondays}")
    private int logRetentionDays;

    @Bean
    public XxlJobSpringExecutor xxlJobExecutor() {
        logger.info(">>>>>>>>>>> xxl-job config init.");
        XxlJobSpringExecutor xxlJobSpringExecutor = new XxlJobSpringExecutor();
        xxlJobSpringExecutor.setAdminAddresses(adminAddresses);
        xxlJobSpringExecutor.setAppname(appname);
        xxlJobSpringExecutor.setAddress(address);
        xxlJobSpringExecutor.setIp(ip);
        xxlJobSpringExecutor.setPort(port);
        xxlJobSpringExecutor.setAccessToken(accessToken);
        xxlJobSpringExecutor.setLogPath(logPath);
        xxlJobSpringExecutor.setLogRetentionDays(logRetentionDays);

        return xxlJobSpringExecutor;
    }

    /**
     * 针对多网卡、容器内部署等情况，可借助 "spring-cloud-commons" 提供的 "InetUtils" 组件灵活定制注册IP；
     *
     *      1、引入依赖：
     *          <dependency>
     *             <groupId>org.springframework.cloud</groupId>
     *             <artifactId>spring-cloud-commons</artifactId>
     *             <version>${version}</version>
     *         </dependency>
     *
     *      2、配置文件，或者容器启动变量
     *          spring.cloud.inetutils.preferred-networks: 'xxx.xxx.xxx.'
     *
     *      3、获取IP
     *          String ip_ = inetUtils.findFirstNonLoopbackHostInfo().getIpAddress();
     */
}

修改配置文件

### xxl-job 服务端地址
xxl.job.admin.addresses=http://127.0.0.1:7777/xxl-job-admin
### xxl-job, access token
xxl.job.accessToken=default_token
### xxl-job executor appname
xxl.job.executor.appname=xxl-job-executor-sample
### xxl-job 执行器地址 如果为空 则取本机ip
xxl.job.executor.address=
### xxl-job executor server-info
xxl.job.executor.ip=
xxl.job.executor.port=5555
### xxl-job executor log-path
xxl.job.executor.logpath=/data/applogs/xxl-job/jobhandler
### xxl-job executor log-retention-days
xxl.job.executor.logretentiondays=30

测试用例

import com.xxl.job.core.biz.model.ReturnT;
import com.xxl.job.core.handler.annotation.XxlJob;
import lombok.extern.slf4j.Slf4j;
import org.springframework.stereotype.Component;

@Component
@Slf4j
public class TestJob {
    @XxlJob("demoJobHandler")
    public ReturnT<String> wechatActivityJobHandler(String param) {
        //获取动态入参
        String command = XxlJobHelper.getJobParam();
        log.info(">>>定时任务开始出发<<<param:{}", param);
        log.info(">>>定时任务开始出发<<<param:{}", param);
        log.info(">>>定时任务开始出发<<<param:{}", param);
        log.info(">>>定时任务开始出发<<<param:{}", param);
        log.info(">>>定时任务开始出发<<<param:{}", param);
        log.info(">>>定时任务开始出发<<<param:{}", param);
        log.info(">>>定时任务开始出发<<<param:{}", param);
        return ReturnT.SUCCESS;
    }
}

至此 xxl-job 已经整合完毕，在定时任务后台管理页面配置对应定时任务即可成功运行。

4、配置job，启动调度任务。

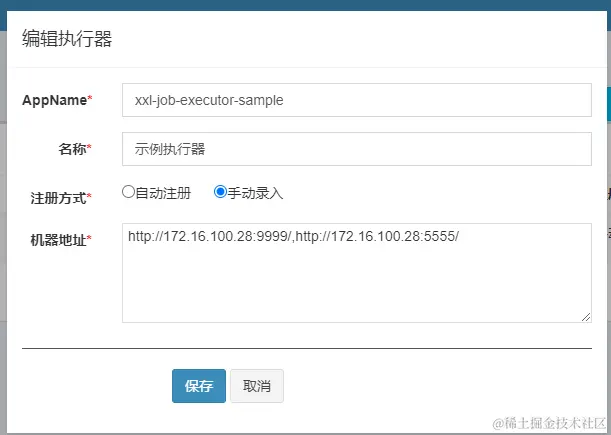

配置执行器。appName切记按照配置来，机器地址若只有一个服务，则只填写一个即可。
配置定时任务。保存之后点击执行一次进行测试，验证定时任务是否执行成功。

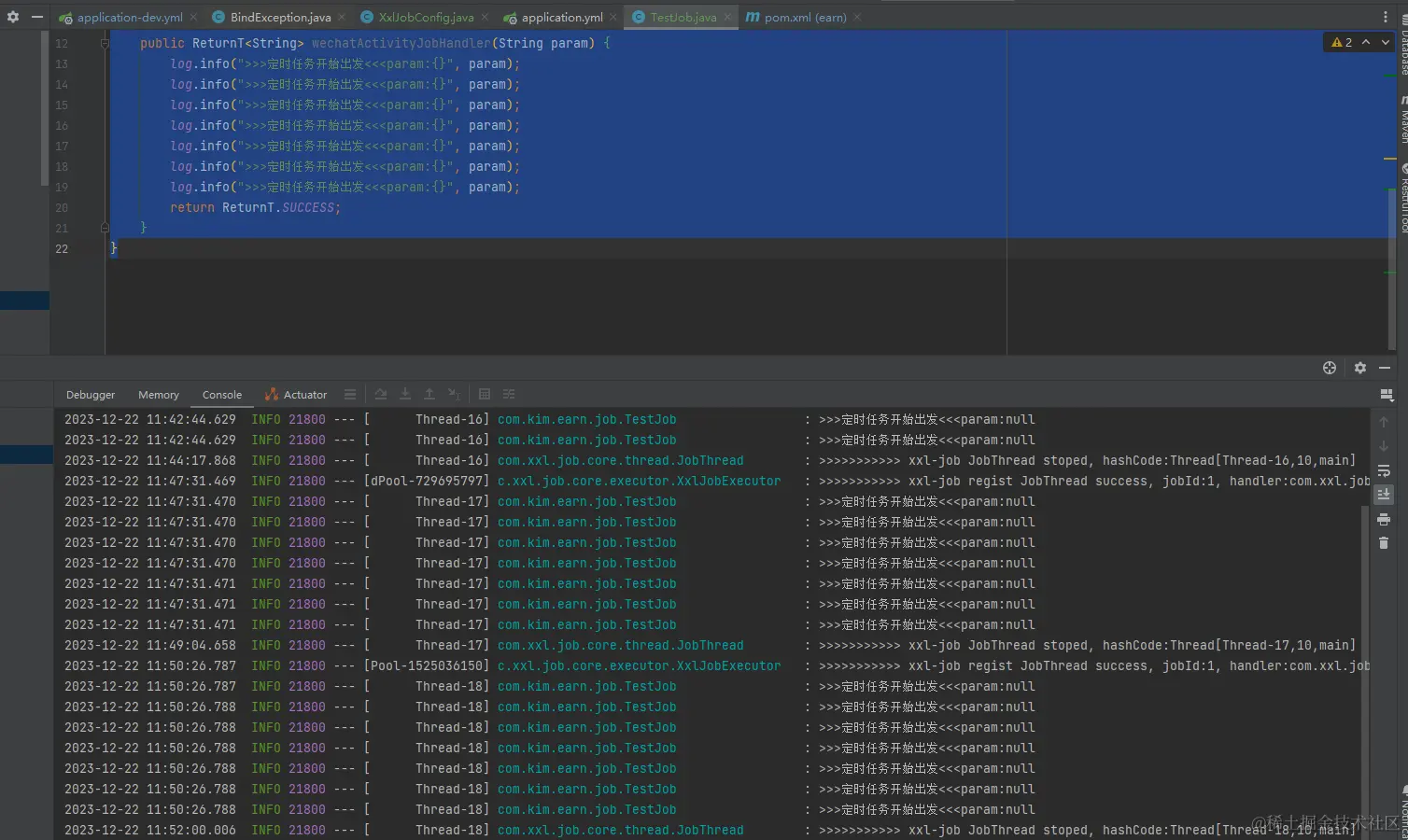

调用成功

三、配置详解

数据库表介绍

xxl_job_group：执行器信息表，维护任务执行器信息；
xxl_job_info：调度扩展信息表： 用于保存XXL-JOB调度任务的扩展信息，如任务分组、任务名、机器地址、执行器、执行入参和报警邮件等等；
xxl_job_lock：任务调度锁表；
xxl_job_log：调度日志表： 用于保存XXL-JOB任务调度的历史信息，如调度结果、执行结果、调度入参、调度机器和执行器等等；
xxl_job_log_report：调度日志报表：用户存储XXL-JOB任务调度日志的报表，调度中心报表功能页面会用到；
xxl_job_logglue：任务GLUE日志：用于保存GLUE更新历史，用于支持GLUE的版本回溯功能；
xxl_job_registry：执行器注册表，维护在线的执行器和调度中心机器地址信息；
xxl_job_user：系统用户表；

调度中心配置介绍

调度中心通讯TOKEN [选填]：非空时启用；
xxl.job.accessToken=default_token
调度中心国际化配置 [必填]： 默认为 "zh_CN"/中文简体, 可选范围为 "zh_CN"/中文简体, "zh_TC"/中文繁体 and "en"/英文；
xxl.job.i18n=zh_CN
调度线程池最大线程配置【必填】
xxl.job.triggerpool.fast.max=200
xxl.job.triggerpool.slow.max=100
调度中心日志表数据保存天数 [必填]：过期日志自动清理；限制大于等于7时生效，否则, 如-1，关闭自动清理功能；
xxl.job.logretentiondays=30

3.执行器配置介绍

调度中心部署根地址 [选填]：如调度中心集群部署存在多个地址则用逗号分隔。执行器将会使用该地址进行"执行器心跳注册"和"任务结果回调"；为空则关闭自动注册；
xxl.job.admin.addresses=http://127.0.0.1:8080/xxl-job-admin
执行器通讯TOKEN [选填]：非空时启用；
xxl.job.accessToken=default_token
执行器AppName [选填]：执行器心跳注册分组依据；为空则关闭自动注册
xxl.job.executor.appname=xxl-job-executor-sample
执行器注册 [选填]：优先使用该配置作为注册地址，为空时使用内嵌服务 ”IP:PORT“ 作为注册地址。从而更灵活的支持容器类型执行器动态IP和动态映射端口问题。
xxl.job.executor.address=
执行器IP [选填]：默认为空表示自动获取IP，多网卡时可手动设置指定IP，该IP不会绑定Host仅作为通讯实用；地址信息用于 "执行器注册" 和 "调度中心请求并触发任务"；
xxl.job.executor.ip=
执行器端口号 [选填]：小于等于0则自动获取；默认端口为9999，单机部署多个执行器时，注意要配置不同执行器端口；
xxl.job.executor.port=9999
执行器运行日志文件存储磁盘路径 [选填] ：需要对该路径拥有读写权限；为空则使用默认路径；
xxl.job.executor.logpath=
执行器日志文件保存天数 [选填] ： 过期日志自动清理, 限制值大于等于3时生效; 否则, 如-1, 关闭自动清理功能；
xxl.job.executor.logretentiondays=30

4、任务配置介绍

路由策略：当执行器集群部署时，提供丰富的路由策略，包括；
        FIRST（第一个）：固定选择第一个机器；
        LAST（最后一个）：固定选择最后一个机器；
        ROUND（轮询）：；
        RANDOM（随机）：随机选择在线的机器；
        CONSISTENT_HASH（一致性HASH）：每个任务按照Hash算法固定选择某一台机器，且所有任务均匀散列在不同机器上。
        LEAST_FREQUENTLY_USED（最不经常使用）：使用频率最低的机器优先被选举；
        LEAST_RECENTLY_USED（最近最久未使用）：最久未使用的机器优先被选举；
        FAILOVER（故障转移）：按照顺序依次进行心跳检测，第一个心跳检测成功的机器选定为目标执行器并发起调度；
        BUSYOVER（忙碌转移）：按照顺序依次进行空闲检测，第一个空闲检测成功的机器选定为目标执行器并发起调度；
        SHARDING_BROADCAST(分片广播)：广播触发对应集群中所有机器执行一次任务，同时系统自动传递分片参数；可根据分片			参数开发分片任务；
任务超时时间：支持自定义任务超时时间，任务运行超时将会主动中断任务；
失败重试次数；支持自定义任务失败重试次数，当任务失败时将会按照预设的失败重试次数主动进行重试；

四、学习总结

xxl-job架构

1.1：设计思想
将调度行为抽象形成“调度中心”公共平台，平台自身并不承担业务逻辑，“调度中心”负责发起调度请求。
将任务抽象成分散的JobHandler，交由“执行器”统一管理，“执行器”负责接收调度请求并执行对应的JobHandler中业务逻辑。
因此，“调度”和“任务”两部分可以相互解耦，提高系统整体稳定性和扩展性；

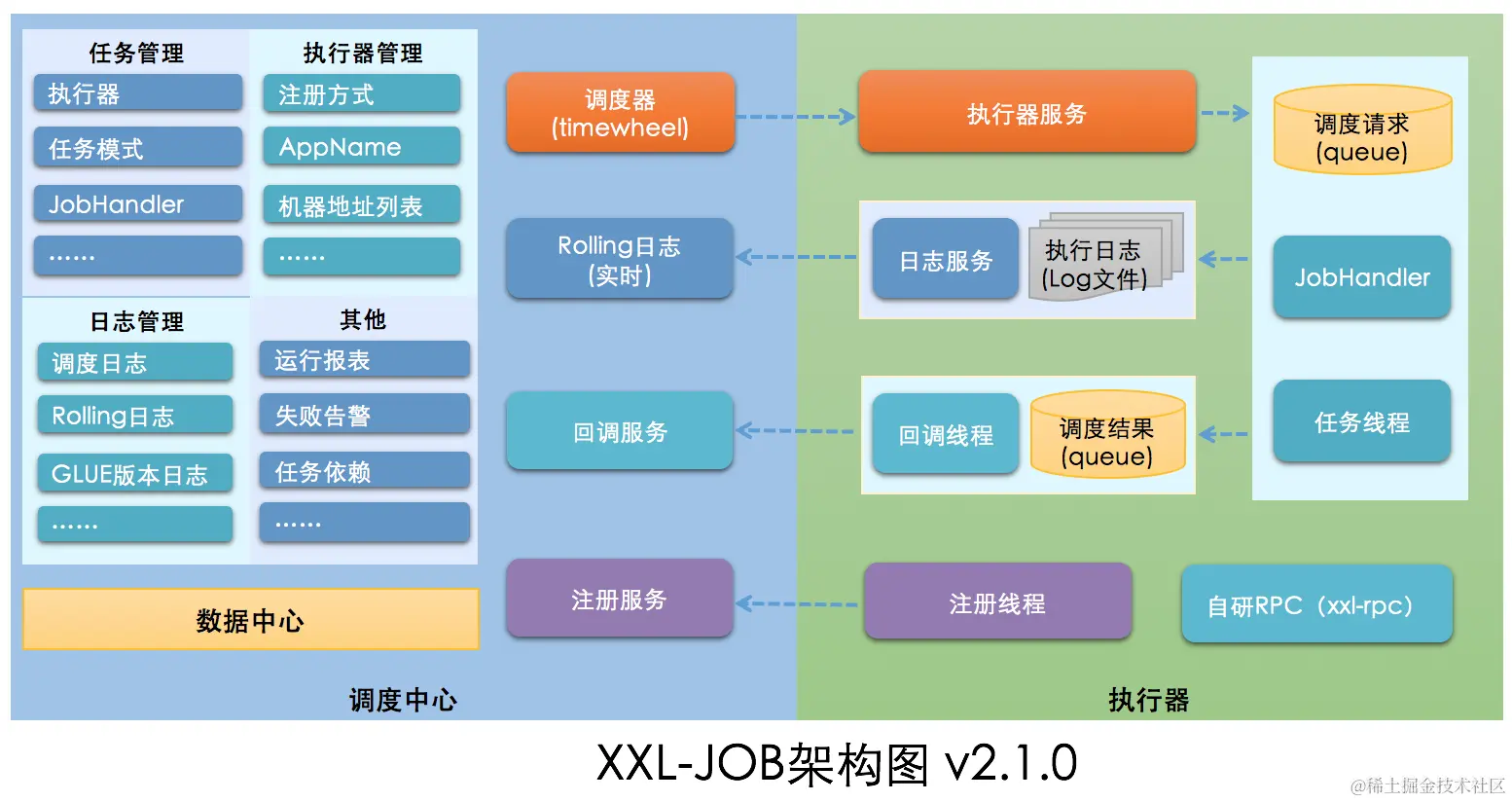

1.2：架构设计
xxl-job分为 调度中心和执行器两大模块
调度模块（调度中心）
负责管理调度信息，按照调度配置发出调度请求，自身不承担业务代码。调度系统与任务解耦，
提高了系统可用性和稳定性，同时调度系统性能不再受限于任务模块；
支持可视化、简单且动态的管理调度信息，包括任务新建，更新，删除，GLUE开发和任务报警等，
所有上述操作都会实时生效，同时支持监控调度结果以及执行日志，支持执行器Failover(故障转移)。
执行模块（执行器）
负责接收调度请求并执行任务逻辑。任务模块专注于任务的执行等操作，开发和维护更加简单和高效；
接收“调度中心”的执行请求、终止请求和日志请求等。

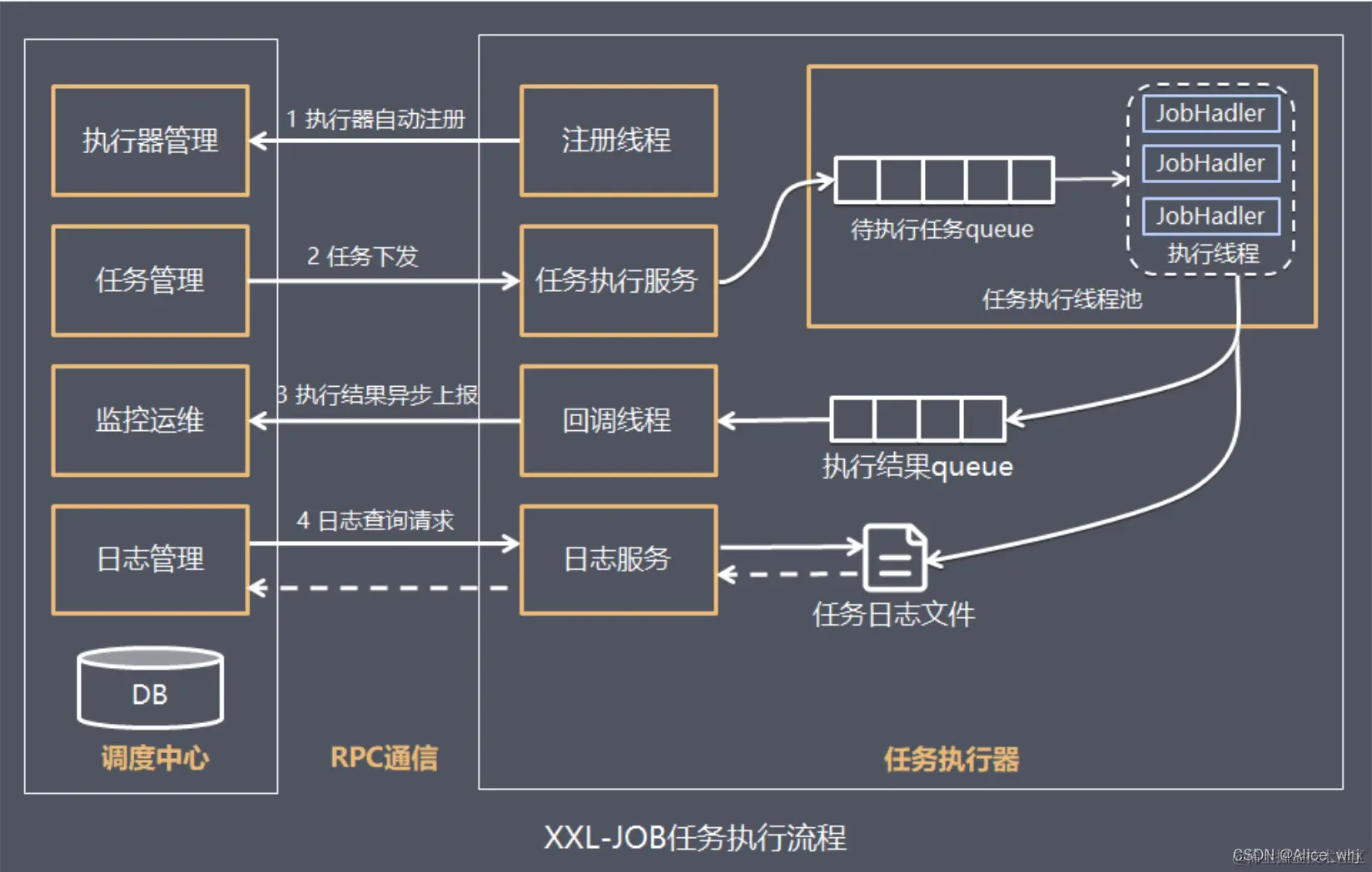

2. 运行原理

1.任务执行器根据配置的调度中心的地址，启动注册线程向调度中心的执行器管理发起自动注册。
执行器管理中保存着注册执行器，后续会根据这个注册信息给执行器下发任务。
2.此时有需要执行的任务，任务管理模块会根据执行器管理中注册的执行器信息，向任务执行器下发任务。
任务执行器中的任务执行服务接受到任务以后会将任务发送到待执行任务的队列中，队列中的任务会由
执行线程JobHandler依次获取并且执行。这里会维护一个任务执行的线程池，池中就是一个个JobHandler线程，
它们是执行任务的主力军。
3.JobHandler执行器基于线程池执行任务，并把执行结果放入执行结果队列中，同时会把执行日志写入任务日志文件中，
以供日志查询。然后通知毁掉线程，告知任务执行完毕，回调线程会通知调度中心的监控运维模块，任务执行完毕。
4.用户可以在调度中心查看任务日志，过程是通过发送日志查询请求给任务执行器中的日志服务，然后查询任务日志文件实现的。
