西门子 PLC 编程

一、系列

1. S7-200 已经停产 小型机 低端自动化
2. S7-200SMART 面向中国 小型机 低端自动化
3. S7-1200 网红 小型机 低端自动化
4. S7-300 逐步停产 中型机 中高端自动化
5. S7-1500 趋势 中高端自动化
6. S7-400 贵重 中高端自动化

二、S7-1200整体介绍

1. 自身带以太网口（RJ45)(无串口），可以上传下载程序及通信
2. 供电电源有交直流
3. 集成输入输出点，AI（模拟量输入）--以前的是模块化PLC+MC卡+输入DI+输出DQ
4. 端子都可以拆卸
5. 识别高速输入I（通一次断一次算一次，高速计数器）1MHz--普通的78Hz
6. 高速输出Q 1MHz（伺服电机）注：简单理解三极管型PLC（无触点），可以完成瞬态切换（只要电压到位，电路即通），因此输入输出高，不会闪坏开关；继电器型PLC（频繁通断，机械型） 扛不住。
7. 扩展(S7-1200，以cpu1212-PLC为例)：
   1. 8个扩展模块(SM，右)+3个通信模块（CM/CP,左)+1个信号板（中）
   2. DI 数字量输入
   3. DO 数字量输出
   4. AI 模拟量输入
   5. AQ 模拟量输出
   6. DI/DQ
   7. AI/AQ
   8. 通信模块
   9. 选件：MC卡（内存卡，可与plc的cpu进行绑定，技术保护），西门子专用
8. 1211C+3个CM/CP,1212C+3个CM/CP+2个SM,1214C/1215C/1217C+3个CM+8个SM

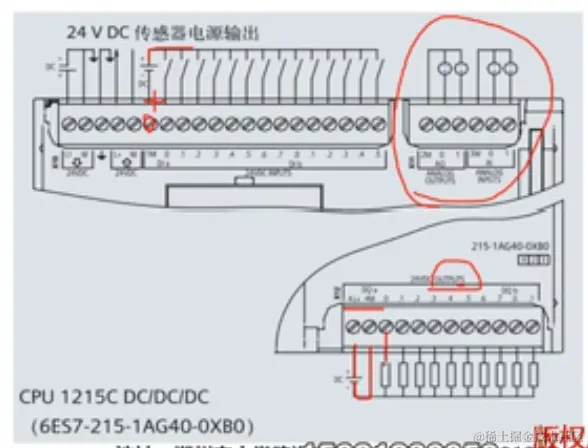

三、硬件接线

1. 分类

   1. AC/DC/RLY
   2. DC/DC/RLY
   3. DC/DC/DC

2. 解释

   1. 供电电源 AC 220V DC 24V
   2. 输入信号电压 DC 24V （按电梯的信号）
   3. 输出信号 （让电梯上升接电机的输出负载）：RLY--继电器型 DC--晶体管型

3. 举例

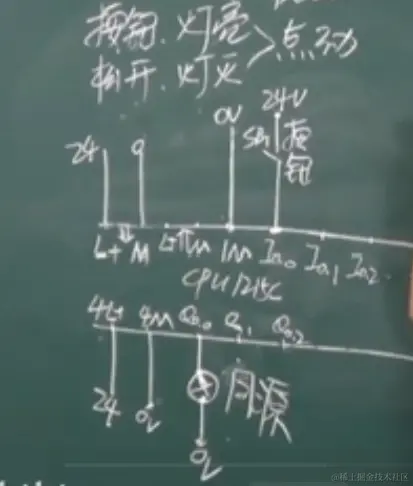

   1. 点动

      1. 按钮 灯亮

      2. 松开 灯灭

      3.

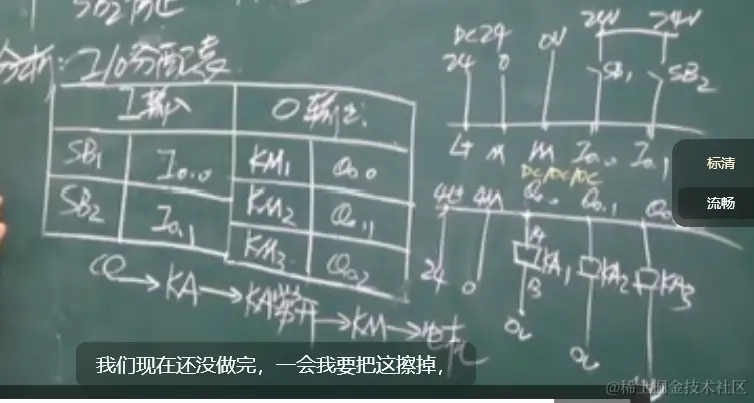

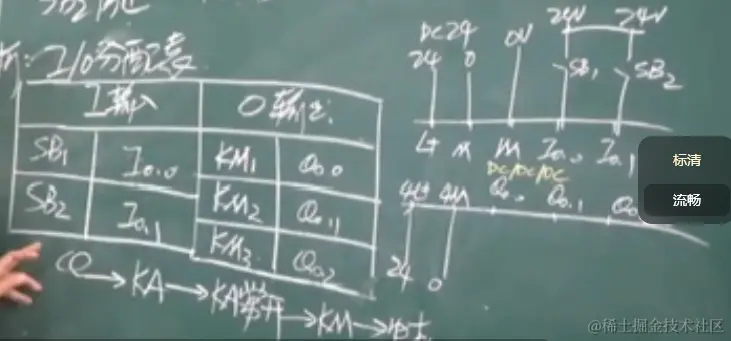

   2. 星三角控制
      1. I/O 分配表

   I输入		O输出
   SB1	I0.0	KM1	Q0.0
   SB2	I0.1	KM2	Q0.1
   		KM3	Q0.2

    2. 图片



    3. 解释
    Q-->继电器KA（弱信号，DC24V供电）--> KA 常开 --> 接触器（AC220V)-->电机


4. 总结 1. 输入 1. 按钮、旋钮、急停开关 2. 传感器 3. 限位开关

2. 输出
    1. 指示灯
    2. 中间继电器----（外接电机）用于控制电路中，控制弱信号，信号传递、转换、控制，用K/KA表示
    3. 接触器，用于通断主电路，电流更大，常开关，用KM表示
