问题

对于消息而言，必须记录当前消息处理的轨迹，日常开发中，主要使用唯一ID，再不同业务，以及不同中间件中进行传递，然后通过日志的方式全部串联起来，那么MQ也肯定存在这样的消息轨迹机制，便于监控消息的运行情况等等。

那么消息的轨迹肯定需要解决几个问题

消息轨迹模型什么样子
消息轨迹什么时候记录
消息轨迹信息记录在哪里

模型

TraceContext：链路信息的上下文节点，每个执行，都需要一个上下文环境，里面包含了，当前节点的一些信息

包括region了，发送端还是消费端，状态情况

public class TraceContext implements Comparable<TraceContext> {

    //跟踪类型，可选值：Pub(消息发送)、SubBefore(消息拉取到客户端，执行业务定义的消费逻辑之前)、SubAfter(消费后)。
    private TraceType traceType;

    //当前时间戳。
    private long timeStamp = System.currentTimeMillis();

    //broker所在的区域ID，取自BrokerConfig#regionId
    private String regionId = "";


    private String regionName = "";

    //组名称，traceType为Pub时为生产者组的名称；如果traceType为subBefore或subAfter时为消费组名称。
    private String groupName = "";

    //耗时
    private int costTime = 0;

    //是发送成功。
    private boolean isSuccess = true;

    //raceType为subBefore、subAfter时使用，消费端的请求Id
    private String requestId = MessageClientIDSetter.createUniqID();

    //消费状态码，可选值：SUCCESS,TIME_OUT,EXCEPTION,RETURNNULL,FAILED。
    private int contextCode = 0;


    //具体的轨迹信息
    private List<TraceBean> traceBeans;

}

TraceBean：包含消息的一些具体信息，注意是LIst，那么必然是有序的，会不会每个节点，好比生产端，消费端，都会加入一个节点信息进去呢，这样整条链路就很清楚了，这和平时状态变化有点区别，直接一个状态不断去更新

public class TraceBean {
    private static final String LOCAL_ADDRESS = UtilAll.ipToIPv4Str(UtilAll.getIP());
    //主题
    private String topic = "";

    //消息ID
    private String msgId = "";

    //消息偏移量ID,该ID中包含了broker的ip以及偏移量。
    private String offsetMsgId = "";

    //消息tag。
    private String tags = "";

    //消息索引key，根据该key可快速检索消息。
    private String keys = "";

    //跟踪类型为PUB时为存储该消息的Broker服务器IP；跟踪类型为subBefore、subAfter时为消费者IP。
    private String storeHost = LOCAL_ADDRESS;
    private String clientHost = LOCAL_ADDRESS;
    private long storeTime;

    //重试次数
    private int retryTimes;

    //消息长度
    private int bodyLength;

    //消息类型
    private MessageType msgType;


    //------------事务的一些特性--------------
    //本地事务状态
    private LocalTransactionState transactionState;

    //事务ID
    private String transactionId;
    private boolean fromTransactionCheck;
}

记录

不知道是否还记得，之前再发送和消费前后，都提供了钩子函数，那么很显然这些钩子函数可以进行消息轨迹的注入

public interface SendMessageHook {
    String hookName();

    //消息发送前
    void sendMessageBefore(final SendMessageContext context);

    //消息发送后
    void sendMessageAfter(final SendMessageContext context);
}

public interface ConsumeMessageHook {
    String hookName();

    //消费消息前
    void consumeMessageBefore(final ConsumeMessageContext context);

    //消费消息后
    void consumeMessageAfter(final ConsumeMessageContext context);
}

生产端

生产者，需不需要去记录信息呢，肯定是交给producer来决定的，所以直接看，DefaultMQProducer的构造方法。发现巨多，看两个和消息轨迹有关系的构造方法

DefaultMQProducer

其中重要的参数含义
- producerGroup：见名知意，生产者组
- enableMsgTrace：是否开启跟踪消息轨迹
- customizedTraceTopic：如果开启消息轨迹跟踪，用来存储消息轨迹数据所属的主题名称，如果没有写，默认为：RMQ_SYS_TRACE_TOPIC

public DefaultMQProducer(final String producerGroup, boolean enableMsgTrace) {
  this(null, producerGroup, null, enableMsgTrace, null);
}

public DefaultMQProducer(final String producerGroup, boolean enableMsgTrace, final String customizedTraceTopic) {
  this(null, producerGroup, null, enableMsgTrace, customizedTraceTopic);
}

底层构造方法

重要角色：AsyncTraceDispatcher，和生产者是一对一的关系，而且是相互依赖
重要过程：注册了两类钩子方法
- SendMessageTraceHookImpl：里面包含了上面的分配器
- EndTransactionTraceHookImpl：里面包含了上面的分配器

public DefaultMQProducer(final String namespace, final String producerGroup, RPCHook rpcHook,
                         boolean enableMsgTrace, final String customizedTraceTopic) {
  this.namespace = namespace;
  this.producerGroup = producerGroup;
  defaultMQProducerImpl = new DefaultMQProducerImpl(this, rpcHook);
  //if client open the message trace feature

  //K1 开启日志跟踪
  if (enableMsgTrace) {
    try {

      //IMP 异步的轨迹分发器
      AsyncTraceDispatcher dispatcher = new AsyncTraceDispatcher(producerGroup, TraceDispatcher.Type.PRODUCE, customizedTraceTopic, rpcHook);

      //IMP 分发器和生产者 一对一
      dispatcher.setHostProducer(this.defaultMQProducerImpl);
      traceDispatcher = dispatcher;

      //K1 构建SendMessageTraceHookImpl对象，并使用AsyncTraceDispatcher用来异步转发
      this.defaultMQProducerImpl.registerSendMessageHook(
        new SendMessageTraceHookImpl(traceDispatcher));
      this.defaultMQProducerImpl.registerEndTransactionHook(
        new EndTransactionTraceHookImpl(traceDispatcher));
    } catch (Throwable e) {
      log.error("system mqtrace hook init failed ,maybe can't send msg trace data");
    }
  }
}

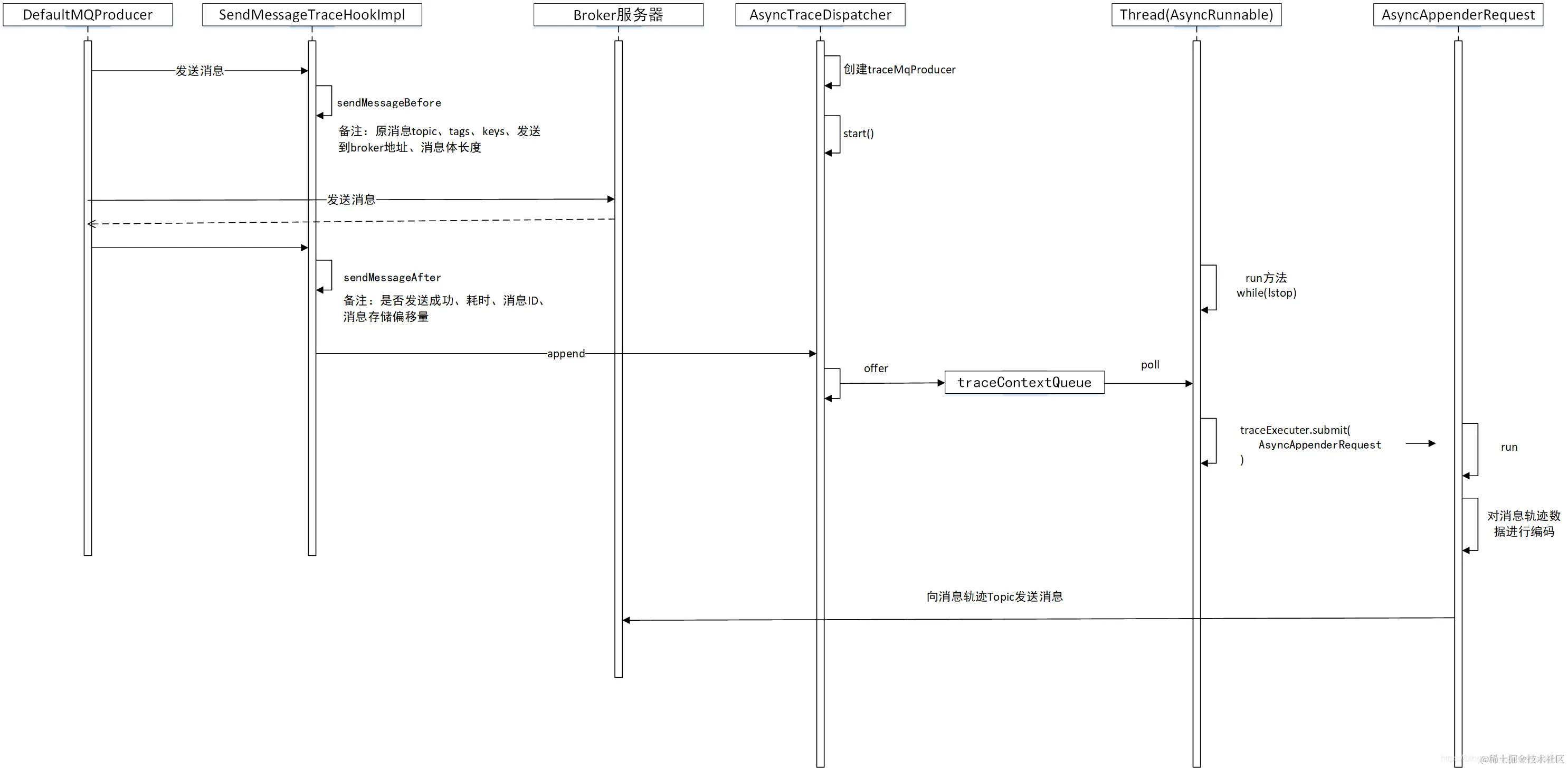

类图结构

SendMessageTraceHookImpl

构造方法

public class SendMessageTraceHookImpl implements SendMessageHook {

  //分配器
  private TraceDispatcher localDispatcher;

  public SendMessageTraceHookImpl(TraceDispatcher localDispatcher) {
    this.localDispatcher = localDispatcher;
  }

  //钩子方法，下面介绍
}

sendMessageBefore

发送消息之前，记录轨迹信息，此处没有将轨迹信息加入到分配器中，只是构建了轨迹上下文，轨迹节点信息，此处的TraceType为 PUB

@Override
public void sendMessageBefore(SendMessageContext context) {
  //if it is message trace data,then it doesn't recorded

  //K1 如果topic主题为消息轨迹的Topic，直接返回
  if (context == null || context.getMessage().getTopic().startsWith(((AsyncTraceDispatcher) localDispatcher).getTraceTopicName())) {
    return;
  }
  //build the context content of TuxeTraceContext
  //K1 在消息发送上下文中，设置用来跟踪消息轨迹的上下环境，里面主要包含一个TraceBean集合、追踪类型（TraceType.Pub）与生产者所属的组。
  TraceContext tuxeContext = new TraceContext();
  tuxeContext.setTraceBeans(new ArrayList<TraceBean>(1));
  context.setMqTraceContext(tuxeContext);
  tuxeContext.setTraceType(TraceType.Pub);//发布者
  tuxeContext.setGroupName(NamespaceUtil.withoutNamespace(context.getProducerGroup()));
  //build the data bean object of message trace

  //K1 构建一条跟踪消息，用TraceBean来表示，记录原消息的topic、tags、keys、发送到broker地址、消息体长度等消息
  TraceBean traceBean = new TraceBean();
  traceBean.setTopic(NamespaceUtil.withoutNamespace(context.getMessage().getTopic()));
  traceBean.setTags(context.getMessage().getTags());
  traceBean.setKeys(context.getMessage().getKeys());
  traceBean.setStoreHost(context.getBrokerAddr());
  traceBean.setBodyLength(context.getMessage().getBody().length);
  traceBean.setMsgType(context.getMsgType());
  tuxeContext.getTraceBeans().add(traceBean);
}

sendMessageEnd

主要的过程

如果topic主题为消息轨迹的Topic，直接返回。
从MqTraceContext中获取跟踪的TraceBean，虽然设计成List结构体，但在消息发送场景，这里的数据永远只有一条，及时是批量发送也不例外。
获取消息发送到收到响应结果的耗时。
设置costTime(耗时)、success(是否发送成功)、regionId(发送到broker所在的分区)、msgId(消息ID，全局唯一)、offsetMsgId(消息物理偏移量，如果是批量消息，则是最后一条消息的物理偏移量)、storeTime，这里使用的是(客户端发送时间 + 二分之一的耗时)来表示消息的存储时间，这里是一个估值。
将需要跟踪的信息通过TraceDispatcher转发到Broker服务器

@Override
public void sendMessageAfter(SendMessageContext context) {
  //if it is message trace data,then it doesn't recorded
  //K1 如果topic主题为消息轨迹的Topic，直接返回
  if (context == null || context.getMessage().getTopic().startsWith(((AsyncTraceDispatcher) localDispatcher).getTraceTopicName())
      || context.getMqTraceContext() == null) {
    return;
  }

  //K1 存在响应结果，才执行下面的逻辑
  if (context.getSendResult() == null) {
    return;
  }

  if (context.getSendResult().getRegionId() == null
      || !context.getSendResult().isTraceOn()) {
    // if switch is false,skip it
    return;
  }

  TraceContext tuxeContext = (TraceContext) context.getMqTraceContext();

  //K1 从MqTraceContext中获取跟踪的TraceBean，虽然设计成List结构体，但在消息发送场景，这里的数据永远只有一条，及时是批量发送也不例外
  TraceBean traceBean = tuxeContext.getTraceBeans().get(0);

  //K1 获取消息发送到收到响应结果的耗时。
  int costTime = (int) ((System.currentTimeMillis() - tuxeContext.getTimeStamp()) / tuxeContext.getTraceBeans().size());

  //IMP 设置costTime(耗时)、success(是否发送成功)、regionId(发送到broker所在的分区)、msgId(消息ID，全局唯一)、offsetMsgId(消息物理偏移量，
  // 如果是批量消息，则是最后一条消息的物理偏移量)、storeTime，这里使用的是(客户端发送时间 + 二分之一的耗时)来表示消息的存储时间，这里是一个估值
  tuxeContext.setCostTime(costTime);
  if (context.getSendResult().getSendStatus().equals(SendStatus.SEND_OK)) {
    tuxeContext.setSuccess(true);
  } else {
    tuxeContext.setSuccess(false);
  }
  tuxeContext.setRegionId(context.getSendResult().getRegionId());
  traceBean.setMsgId(context.getSendResult().getMsgId());
  traceBean.setOffsetMsgId(context.getSendResult().getOffsetMsgId());
  traceBean.setStoreTime(tuxeContext.getTimeStamp() + costTime / 2);

  //K1 将需要跟踪的信息通过TraceDispatcher转发到Broker服务器
  localDispatcher.append(tuxeContext);
}

此处存在一个问题，轨迹丢失的问题，如果SendResult，好比超时了，那么这个对象就不存在，那么就无法发给分配器，那么就不会将消息轨迹发到Broker中，那是不是就会导致轨迹丢失，或者说，轨迹丢失，可能存在这些原因的时候，就是没有轨迹信息，后面再看看，然后回来分析分析

TraceDispatcher

public interface TraceDispatcher {
  enum Type {
    PRODUCE,
    CONSUME
  }
  /**
  * Initialize asynchronous transfer data module
  */
  void start(String nameSrvAddr, AccessChannel accessChannel) throws MQClientException;

  /**
  * Append the transfering data
  * @param ctx data infomation
  * @return
  */
  boolean append(Object ctx);

  /**
  * Write flush action
  *
  * @throws IOException
  */
  void flush() throws IOException;

  /**
  * Close the trace Hook
  */
  void shutdown();
}

具体的实现类是：AsyncTraceDispatcher

AsyncTraceDispatcher

注意其中的重要参数


public AsyncTraceDispatcher(String group, Type type, String traceTopicName, RPCHook rpcHook) {
  //队列长度，默认为2048，异步线程池能够积压的消息轨迹数量。
  this.queueSize = 2048;

  //一次向Broker批量发送的消息条数，默认为100.
  this.batchSize = 100;

  //向Broker汇报消息轨迹时，消息体的总大小不能超过该值，默认为128k。
  //消息体的大小
  this.maxMsgSize = 128000;

  //整个运行过程中，丢弃的消息轨迹数据，这里要说明一点的是，如果消息TPS发送过大，异步转发线程处理不过来时，会主动丢弃消息轨迹数据。
  this.discardCount = new AtomicLong(0L);

  //traceContext积压队列，客户端(消息发送、消息消费者)在收到处理结果后，将消息轨迹提交到该队列中，则会立即返回
  this.traceContextQueue = new ArrayBlockingQueue<TraceContext>(1024);
  this.group = group;
  this.type = type;

  //提交到Broker线程池中队列
  this.appenderQueue = new ArrayBlockingQueue<Runnable>(queueSize);

  //用于接收消息轨迹的Topic，默认为RMQ_SYS_TRANS_HALF_TOPIC
  if (!UtilAll.isBlank(traceTopicName)) {
    this.traceTopicName = traceTopicName;
  } else {
    this.traceTopicName = TopicValidator.RMQ_SYS_TRACE_TOPIC;
  }

  //IMP 异步线程池
  // 核心线程数默认为10，最大线程池为20，队列堆积长度2048，线程名称：MQTraceSendThread_。
  this.traceExecutor = new ThreadPoolExecutor(//
    10, //
    20, //
    1000 * 60, //
    TimeUnit.MILLISECONDS, //
    this.appenderQueue, //
    new ThreadFactoryImpl("MQTraceSendThread_"));

  //IMP 发送消息轨迹的Producer
  traceProducer = getAndCreateTraceProducer(rpcHook);
}

getAndCreateTraceProducer

获取或者创建TraceProcuder，主要观察他的主题是什么，如果还未建立发送者，则创建用于发送消息轨迹的消息发送者，其GroupName为：_INNER_TRACE_PRODUCER，消息发送超时时间5s，最大允许发送消息大小118K

private DefaultMQProducer getAndCreateTraceProducer(RPCHook rpcHook) {
  DefaultMQProducer traceProducerInstance = this.traceProducer;
  if (traceProducerInstance == null) {
    traceProducerInstance = new DefaultMQProducer(rpcHook);
    traceProducerInstance.setProducerGroup(genGroupNameForTrace());
    traceProducerInstance.setSendMsgTimeout(5000);
    traceProducerInstance.setVipChannelEnabled(false);
    // The max size of message is 128K
    traceProducerInstance.setMaxMessageSize(maxMsgSize - 10 * 1000);
  }
  return traceProducerInstance;
}

private String genGroupNameForTrace() {
  //    public static final String GROUP_NAME_PREFIX = "_INNER_TRACE_PRODUCER";
  return TraceConstants.GROUP_NAME_PREFIX + "-" + this.group + "-" + this.type + "-" + COUNTER.incrementAndGet();
}

之前最后是使用了分配器的offer方法，那么看看offer方法执行了什么

offer

traceContextQueue：此对象存储用于发送给broker的轨迹消息

@Override
public boolean append(final Object ctx) {
  boolean result = traceContextQueue.offer((TraceContext) ctx);
  if (!result) {
    log.info("buffer full" + discardCount.incrementAndGet() + " ,context is " + ctx);
  }
  return result;
}

基于内存队列的发布订阅模式，好吧，肯定有地方在不断地拉取此队列中的数据。进行消费。那么此对象肯定是被其他线程执行了，那么创建线程的方式，一个是Thread，一个是线程池。既然是Producer的服务，那么肯定在DefaultMQProducer启动也就是start的时候，这个定时任务也启动了，直接回去查看

DefaultMQProducer#start

traceDispatcher.start，启动了此分配服务，继续查看里面的逻辑

@Override
public void start() throws MQClientException {

  //根据namespace和producerGroup设置生产者组
  // 基于命名空间对 ProducerGroup 再次封装, 一般用于在不同的业务场景下做隔离
  this.setProducerGroup(withNamespace(this.producerGroup));

  //IMP 默认生产者实现启动
  this.defaultMQProducerImpl.start();
  if (null != traceDispatcher) {
    try {
      traceDispatcher.start(this.getNamesrvAddr(), this.getAccessChannel());
    } catch (MQClientException e) {
      log.warn("trace dispatcher start failed ", e);
    }
  }
}

public void start(String nameSrvAddr, AccessChannel accessChannel) throws MQClientException {

  //如果用于发送消息轨迹的发送者没有启动，则设置nameserver地址，并启动着
  if (isStarted.compareAndSet(false, true)) {
    traceProducer.setNamesrvAddr(nameSrvAddr);
    traceProducer.setInstanceName(TRACE_INSTANCE_NAME + "_" + nameSrvAddr);
    traceProducer.start();
  }
  this.accessChannel = accessChannel;

  //启动一个线程，用于执行AsyncRunnable任务
  this.worker = new Thread(new AsyncRunnable(), "MQ-AsyncTraceDispatcher-Thread-" + dispatcherId);
  this.worker.setDaemon(true);
  this.worker.start();
  this.registerShutDownHook();
}

AsyncRunnable

直接查看run方法

class AsyncRunnable implements Runnable {
  private boolean stopped;

  @Override
  public void run() {
    while (!stopped) {

      //K1 构建待提交消息跟踪Bean，每次最多发送batchSize，默认为100条。
      List<TraceContext> contexts = new ArrayList<TraceContext>(batchSize);
      synchronized (traceContextQueue) {
        for (int i = 0; i < batchSize; i++) {
          TraceContext context = null;
          try {

            //K1 从traceContextQueue中取出一个待提交的TraceContext，设置超时时间为5s，即如何该队列中没有待提交的TraceContext，则最多等待5s
            context = traceContextQueue.poll(5, TimeUnit.MILLISECONDS);
          } catch (InterruptedException e) {
          }
          if (context != null) {
            contexts.add(context);
          } else {
            break;
          }
        }

        //K1 向线程池中提交任务AsyncAppenderRequest
        if (contexts.size() > 0) {
          AsyncAppenderRequest request = new AsyncAppenderRequest(contexts);
          traceExecutor.submit(request);
        } else if (AsyncTraceDispatcher.this.stopped) {
          this.stopped = true;
        }
      }
    }

  }
}

总得来说就是，从内存队列里面获取到了，需要提交的轨迹信息，然后呢，构成Request请求，然后讲请求提交给异步线程池，然后发送给Broker，好吧，各种内存队列进行解耦。接下来看 AsyncAppenderRequest

AsyncAppenderRequest

run

遍历消息轨迹请求
获取轨迹主题
构造 TraceTransferBean 编码对象，这个对象会针对不同的时期进行编码设置
发送给Broker

@Override
public void run() {
  sendTraceData(contextList);
}

public void sendTraceData(List<TraceContext> contextList) {

  //IMP 主题 + regionId -> 轨迹消息
  Map<String, List<TraceTransferBean>> transBeanMap = new HashMap<String, List<TraceTransferBean>>();

  //K1 遍历收集的消息轨迹数据
  for (TraceContext context : contextList) {
    if (context.getTraceBeans().isEmpty()) {
      continue;
    }
    // Topic value corresponding to original message entity content
    //K1 获取存储消息轨迹的Topic
    String topic = context.getTraceBeans().get(0).getTopic();
    String regionId = context.getRegionId();
    // Use  original message entity's topic as key
    String key = topic;
    if (!StringUtils.isBlank(regionId)) {
      key = key + TraceConstants.CONTENT_SPLITOR + regionId;
    }
    List<TraceTransferBean> transBeanList = transBeanMap.get(key);
    if (transBeanList == null) {
      transBeanList = new ArrayList<TraceTransferBean>();
      transBeanMap.put(key, transBeanList);
    }

    //K1 对TraceContext进行编码，这里是消息轨迹的传输数据
    TraceTransferBean traceData = TraceDataEncoder.encoderFromContextBean(context);
    transBeanList.add(traceData);
  }



  for (Map.Entry<String, List<TraceTransferBean>> entry : transBeanMap.entrySet()) {
    String[] key = entry.getKey().split(String.valueOf(TraceConstants.CONTENT_SPLITOR));
    String dataTopic = entry.getKey();
    String regionId = null;
    if (key.length > 1) {
      dataTopic = key[0];
      regionId = key[1];
    }

    //K1 将编码后的数据发送到Broker服务器
    flushData(entry.getValue(), dataTopic, regionId);
  }
}

public static TraceTransferBean encoderFromContextBean(TraceContext ctx) {
  if (ctx == null) {
    return null;
  }
  //build message trace of the transfering entity content bean
  TraceTransferBean transferBean = new TraceTransferBean();
  StringBuilder sb = new StringBuilder(256);
  switch (ctx.getTraceType()) {
    case Pub: {
      TraceBean bean = ctx.getTraceBeans().get(0);
      //append the content of context and traceBean to transferBean's TransData
      sb.append(ctx.getTraceType()).append(TraceConstants.CONTENT_SPLITOR)//
        .append(ctx.getTimeStamp()).append(TraceConstants.CONTENT_SPLITOR)//
        .append(ctx.getRegionId()).append(TraceConstants.CONTENT_SPLITOR)//
        .append(ctx.getGroupName()).append(TraceConstants.CONTENT_SPLITOR)//
        .append(bean.getTopic()).append(TraceConstants.CONTENT_SPLITOR)//
        .append(bean.getMsgId()).append(TraceConstants.CONTENT_SPLITOR)//
        .append(bean.getTags()).append(TraceConstants.CONTENT_SPLITOR)//
        .append(bean.getKeys()).append(TraceConstants.CONTENT_SPLITOR)//
        .append(bean.getStoreHost()).append(TraceConstants.CONTENT_SPLITOR)//
        .append(bean.getBodyLength()).append(TraceConstants.CONTENT_SPLITOR)//
        .append(ctx.getCostTime()).append(TraceConstants.CONTENT_SPLITOR)//
        .append(bean.getMsgType().ordinal()).append(TraceConstants.CONTENT_SPLITOR)//
        .append(bean.getOffsetMsgId()).append(TraceConstants.CONTENT_SPLITOR)//
        .append(ctx.isSuccess()).append(TraceConstants.FIELD_SPLITOR);//
    }
      break;
    case SubBefore: {
      for (TraceBean bean : ctx.getTraceBeans()) {
        sb.append(ctx.getTraceType()).append(TraceConstants.CONTENT_SPLITOR)//
          .append(ctx.getTimeStamp()).append(TraceConstants.CONTENT_SPLITOR)//
          .append(ctx.getRegionId()).append(TraceConstants.CONTENT_SPLITOR)//
          .append(ctx.getGroupName()).append(TraceConstants.CONTENT_SPLITOR)//
          .append(ctx.getRequestId()).append(TraceConstants.CONTENT_SPLITOR)//
          .append(bean.getMsgId()).append(TraceConstants.CONTENT_SPLITOR)//
          .append(bean.getRetryTimes()).append(TraceConstants.CONTENT_SPLITOR)//
          .append(bean.getKeys()).append(TraceConstants.FIELD_SPLITOR);//
      }
    }
      break;
    case SubAfter: {
      for (TraceBean bean : ctx.getTraceBeans()) {
        sb.append(ctx.getTraceType()).append(TraceConstants.CONTENT_SPLITOR)//
          .append(ctx.getRequestId()).append(TraceConstants.CONTENT_SPLITOR)//
          .append(bean.getMsgId()).append(TraceConstants.CONTENT_SPLITOR)//
          .append(ctx.getCostTime()).append(TraceConstants.CONTENT_SPLITOR)//
          .append(ctx.isSuccess()).append(TraceConstants.CONTENT_SPLITOR)//
          .append(bean.getKeys()).append(TraceConstants.CONTENT_SPLITOR)//
          .append(ctx.getContextCode()).append(TraceConstants.CONTENT_SPLITOR)
          .append(ctx.getTimeStamp()).append(TraceConstants.CONTENT_SPLITOR)
          .append(ctx.getGroupName()).append(TraceConstants.FIELD_SPLITOR);
      }
    }
      break;
    case EndTransaction: {
      TraceBean bean = ctx.getTraceBeans().get(0);
      sb.append(ctx.getTraceType()).append(TraceConstants.CONTENT_SPLITOR)//
        .append(ctx.getTimeStamp()).append(TraceConstants.CONTENT_SPLITOR)//
        .append(ctx.getRegionId()).append(TraceConstants.CONTENT_SPLITOR)//
        .append(ctx.getGroupName()).append(TraceConstants.CONTENT_SPLITOR)//
        .append(bean.getTopic()).append(TraceConstants.CONTENT_SPLITOR)//
        .append(bean.getMsgId()).append(TraceConstants.CONTENT_SPLITOR)//
        .append(bean.getTags()).append(TraceConstants.CONTENT_SPLITOR)//
        .append(bean.getKeys()).append(TraceConstants.CONTENT_SPLITOR)//
        .append(bean.getStoreHost()).append(TraceConstants.CONTENT_SPLITOR)//
        .append(bean.getMsgType().ordinal()).append(TraceConstants.CONTENT_SPLITOR)//
        .append(bean.getTransactionId()).append(TraceConstants.CONTENT_SPLITOR)//
        .append(bean.getTransactionState().name()).append(TraceConstants.CONTENT_SPLITOR)//
        .append(bean.isFromTransactionCheck()).append(TraceConstants.FIELD_SPLITOR);
    }
      break;
    default:
  }
  transferBean.setTransData(sb.toString());
  for (TraceBean bean : ctx.getTraceBeans()) {

    transferBean.getTransKey().add(bean.getMsgId());
    if (bean.getKeys() != null && bean.getKeys().length() > 0) {
      String[] keys = bean.getKeys().split(MessageConst.KEY_SEPARATOR);
      transferBean.getTransKey().addAll(Arrays.asList(keys));
    }
  }
  return transferBean;
}

对于发送给Broker的消息，重要的是RecommandCode，那么这个的Code是什么呢，深入代码，发现，就是一个正常消息的发送，Broker并没有专门的Processor进行处理，那么回头想想，如果还是按照数据的主题进行投递，那岂不是就出现问题了，肯定存在着主题的转换，这种太常见了。最终发现是在flushData里面，源码直接看一波

flushData

调用到了 sendTraceDataByMQ 的逻辑

private void flushData(List<TraceTransferBean> transBeanList, String dataTopic, String regionId) {
  if (transBeanList.size() == 0) {
    return;
  }
  // Temporary buffer
  StringBuilder buffer = new StringBuilder(1024);
  int count = 0;
  Set<String> keySet = new HashSet<String>();

  for (TraceTransferBean bean : transBeanList) {
    // Keyset of message trace includes msgId of or original message
    keySet.addAll(bean.getTransKey());

    //包含了原始数据的一些信息
    buffer.append(bean.getTransData());
    count++;
    // Ensure that the size of the package should not exceed the upper limit.
    if (buffer.length() >= traceProducer.getMaxMessageSize()) {
      sendTraceDataByMQ(keySet, buffer.toString(), dataTopic, regionId);
      // Clear temporary buffer after finishing
      buffer.delete(0, buffer.length());
      keySet.clear();
      count = 0;
    }
  }
  if (count > 0) {
    sendTraceDataByMQ(keySet, buffer.toString(), dataTopic, regionId);
  }
  transBeanList.clear();
}

sendTraceDataByMQ

发送之前，直接将主题改成了traceTopic，而且也没有保存数据主题，也是，这个消息，和原始数据没有关系，也不属于原始的主题，根本不用单独保留，数据主题已经在data中了。

private void sendTraceDataByMQ(Set<String> keySet, final String data, String dataTopic, String regionId) {

  //IMP RMQ_SYS_TRACE_TOPIC
  String traceTopic = traceTopicName;

  //主题变化
  if (AccessChannel.CLOUD == accessChannel) {
    traceTopic = TraceConstants.TRACE_TOPIC_PREFIX + regionId;
  }
  final Message message = new Message(traceTopic, data.getBytes());
  // Keyset of message trace includes msgId of or original message
  message.setKeys(keySet);
  try {
    Set<String> traceBrokerSet = tryGetMessageQueueBrokerSet(traceProducer.getDefaultMQProducerImpl(), traceTopic);
    SendCallback callback = new SendCallback() {
      @Override
      public void onSuccess(SendResult sendResult) {

      }

      @Override
      public void onException(Throwable e) {
        log.error("send trace data failed, the traceData is {}", data, e);
      }
    };
    if (traceBrokerSet.isEmpty()) {
      // No cross set
      traceProducer.send(message, callback, 5000);
    } else {
      traceProducer.send(message, new MessageQueueSelector() {
        @Override
        public MessageQueue select(List<MessageQueue> mqs, Message msg, Object arg) {
          Set<String> brokerSet = (Set<String>) arg;
          List<MessageQueue> filterMqs = new ArrayList<MessageQueue>();
          for (MessageQueue queue : mqs) {
            if (brokerSet.contains(queue.getBrokerName())) {
              filterMqs.add(queue);
            }
          }
          int index = sendWhichQueue.incrementAndGet();
          int pos = Math.abs(index) % filterMqs.size();
          if (pos < 0) {
            pos = 0;
          }
          return filterMqs.get(pos);
        }
      }, traceBrokerSet, callback);
    }

  } catch (Exception e) {
    log.error("send trace data failed, the traceData is {}", data, e);
  }
}

这样，整个流程就结束了，那么整个流程就是下图所示

消费端

和生产端类似也是通过钩子方法，进行轨迹记录，然后发送给Broker进行保存。【后续跟进，敬请期待】

存储

其实从上面的分析，我们已经得知，RocketMQ的消息轨迹数据存储在到Broker上，那消息轨迹的主题名如何指定？其路由信息又怎么分配才好呢？是每台Broker上都创建还是只在其中某台上创建呢？RocketMQ支持系统默认与自定义消息轨迹的主题。

我们已经知道了，消息轨迹使用的主题是常量值 RMQ_SYS_TRACE_TOPIC，那么此主题什么时候创建呢。如果是系统默认的，那么就从Broker的构造方法，Broker的启动，最终定位到构造方法

public BrokerController(
  final BrokerConfig brokerConfig,
  final NettyServerConfig nettyServerConfig,
  final NettyClientConfig nettyClientConfig,
  final MessageStoreConfig messageStoreConfig
) {

  //省略了其他无关内容
  this.topicConfigManager = messageStoreConfig.isEnableLmq() ? new LmqTopicConfigManager(this) : new TopicConfigManager(this);
}

public TopicConfigManager(BrokerController brokerController) {
  {
    //如果开启了轨迹记录的功能，找到了
    if (this.brokerController.getBrokerConfig().isTraceTopicEnable()) {
      String topic = this.brokerController.getBrokerConfig().getMsgTraceTopicName();
      TopicConfig topicConfig = new TopicConfig(topic);
      TopicValidator.addSystemTopic(topic);
      topicConfig.setReadQueueNums(1);
      topicConfig.setWriteQueueNums(1);
      this.topicConfigTable.put(topicConfig.getTopicName(), topicConfig);
    }
  }
}

如果Broker开启了消息轨迹跟踪(traceTopicEnable=true)时，会自动创建默认消息轨迹的topic路由信息，注意其读写队列数为1。

那么相应的存储，自然也就是普通消息的存储方式了

引用借鉴链接：blog.csdn.net/prestigedin…

RocketMQ 源码学习--重要机制-02 消息轨迹源码解析

问题

模型

记录

生产端
