  RT-DETR是在DETR模型基础上进行改进的,一种基于 DETR 架构的实时端到端检测器,它通过使用一系列新的技术和算法,实现了更高效的训练和推理,我们将将在Python、C++、C# 三个平台实现OpenVINO 部署RT-DETR模型实现深度学习推理加速, 在本文中,我们将首先介绍基于 OpenVINO Python API 部署 RT-DETR 模型。 该项目所使用的全部代码已经在GitHub上开源,并且收藏在OpenVINO-CSharp-API项目里,项目所在目录链接为:

https://github.com/guojin-yan/OpenVINO-CSharp-API/tree/csharp3.0/tutorial_examples

也可以直接访问该项目,项目链接为:

https://github.com/guojin-yan/RT-DETR-OpenVINO.git

项目首发网址为:基于 OpenVINO™ Python API 部署 RT-DETR 模型 | 开发者实战

1. RT-DETR

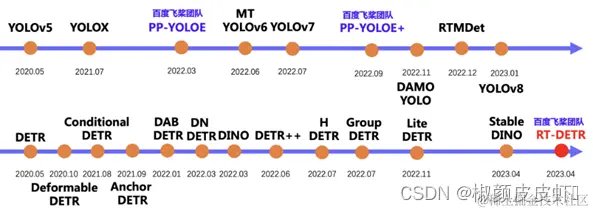

  飞桨在去年 3 月份推出了高精度通用目标检测模型 PP-YOLOE ,同年在 PP-YOLOE 的基础上提出了 PP-YOLOE+。而继 PP-YOLOE 提出后,MT-YOLOv6、YOLOv7、DAMO-YOLO、RTMDet 等模型先后被提出,一直迭代到今年开年的 YOLOv8。

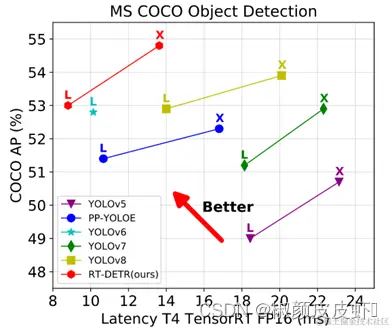

  YOLO 检测器有个较大的待改进点是需要 NMS 后处理,其通常难以优化且不够鲁棒,因此检测器的速度存在延迟。DETR是一种不需要 NMS 后处理、基于 Transformer 的端到端目标检测器。百度飞桨正式推出了——RT-DETR (Real-Time DEtection TRansformer) ,一种基于 DETR 架构的实时端到端检测器,其在速度和精度上取得了 SOTA 性能。

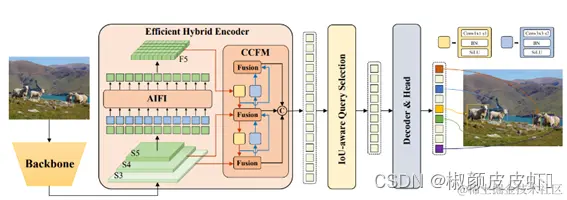

  RT-DETR是在DETR模型基础上进行改进的,它通过使用一系列新的技术和算法,实现了更高效的训练和推理。具体来说,RT-DETR具有以下优势:

  • 1、实时性能更佳:RT-DETR采用了一种新的注意力机制,能够更好地捕获物体之间的关系,并减少计算量。此外,RT-DETR还引入了一种基于时间的注意力机制,能够更好地处理视频数据。
  • 2、精度更高:RT-DETR在保证实时性能的同时,还能够保持较高的检测精度。这主要得益于RT-DETR引入的一种新的多任务学习机制,能够更好地利用训练数据。
  • 3、更易于训练和调参:RT-DETR采用了一种新的损失函数,能够更好地进行训练和调参。此外,RT-DETR还引入了一种新的数据增强技术,能够更好地利用训练数据。

2. OpenVINO

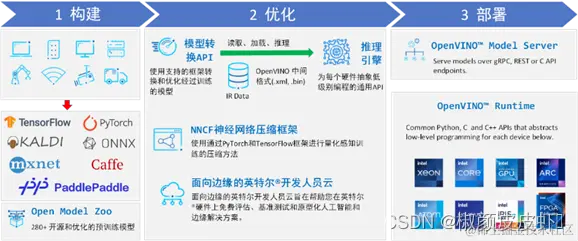

  英特尔发行版 OpenVINO™工具套件基于oneAPI 而开发,可以加快高性能计算机视觉和深度学习视觉应用开发速度工具套件,适用于从边缘到云的各种英特尔平台上,帮助用户更快地将更准确的真实世界结果部署到生产系统中。通过简化的开发工作流程, OpenVINO™可赋能开发者在现实世界中部署高性能应用程序和算法。

  OpenVINO™ 2023.1于2023年9月18日发布,该工具包带来了挖掘生成人工智能全部潜力的新功能。生成人工智能的覆盖范围得到了扩展,通过PyTorch*等框架增强了体验,您可以在其中自动导入和转换模型。大型语言模型(LLM)在运行时性能和内存优化方面得到了提升。聊天机器人、代码生成等的模型已启用。OpenVINO更便携,性能更高,可以在任何需要的地方运行:在边缘、云中或本地。

3. 环境配置

  在该项目中主要包括两个环境的配置,一个是模型的下载,另一个是模型转换与部署,为了更好的大家复现该项目,所以提供主要的环境配置:

3.1 模型下载环境

paddlepaddle:2.5.1
imageio:2.31.5
imgaug:0.4.0
onnx=1.13.0
opencv-python=4.5.5.64
paddle2onnx:0.5
paddledet

3.2 模型部署环境

Numpy:1.26.0
opencv-python:4.8.1.78
openvino:2023.1.0
openvino-telemetry:2023.2.0
pillow:10.0.1
python:3.10.13

4. 模型下载与转换

PaddleDetection 提供了预训练模型以及模型训练教程,大家可以基于该教程训练自己的模型。在该项目中我们基于预训练模型展开部署案例测试,下面我们根据官方教程导出推理模型。

4.1 PaddlePaddle模型下载

  首先参考PaddleDetection安装文档安装PaddlePaddle和PaddleDetection,其中PaddlePaddle要安装最新版本才可以导出RT-DETR模型。安装完成后,通过命令行下载该模型:

cd PaddleDetection
python tools/export_model.py -c configs/rtdetr/rtdetr_r50vd_6x_coco.yml -o weights=https://bj.bcebos.com/v1/paddledet/models/rtdetr_r50vd_6x_coco.pdparams trt=True --output_dir=output_inference

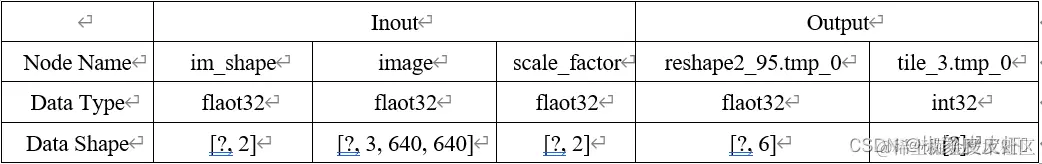

  下表为导出模型输入输出节点信息:

  通过该表,我们可以看出,该模型存在三个输入与两个输出,其中输入“im_shape”与“scale_factor”节点信息主要是该模型集成了部分后处理内容,如果大家对这种多输入的模型使用不太习惯,在下次文章中,我们将讲解如何个导出并部署不含后处理的模型部署流程。   因此该模型中比较关键的节点为“image”图片数据输入以及“reshape2_95.tmp_0”输出节点,其中模型输出的格式为: [clasid, scores, x, y, w, h]。

4.2 IR模型转换

  接下来我们将模型转换为IR格式,首先将模型转ONNX格式:

paddle2onnx --model_dir=./output_inference/rtdetr_r50vd_6x_coco/ --model_filename model.pdmodel --params_filename model.pdiparams --opset_version 16 --save_file rtdetr_r50vd_6x_coco.onnx

  由于导出来的模型是动态形状,未固定bath_size信息,所以我们可以通过OpenVINO模型优化工具对模型的输入形状进行设置,命令如下:

ovc rtdetr_r50vd_6x_coco.onnxinput “ image[1,3,640,640], im_shape[1,2], scale_factor[1,2]

  最后我们可以获取到转憨厚的模型“ rtdetr_r50vd_6x_coco.xml”以及“rtdetr_r50vd_6x_coco.bin”文件。

5. Python代码实现

5.1 模型推理流程实现

在Python代码中我们定义了一个RT-DETR模型推理方法:

def rtdert_infer(model_path, image_path, device_name, lable_path, postprocess=True):

  该方法主要实现了RT-DETR模型推理全流程,包括模型读取与加载、文件的读取与预处理、模型推理、结果处理以及结果展示。方法输入为:

  • model_path:推理模型路径
  • image_path:预测图片路径
  • device_name:加速推理设备名称
  • lable_path,:识别类别文件
  • postprocess:模型是否包含后处理,在本文中我们只讲解包含后处理的模型,因此默认为True。

(1) 加载推理模型   这一步主要实现初始化Core、读取本地模型以及将模型编译到本地,代实现代码如下述代码所示:

ie_core = Core()
model = ie_core.read_model(model=model_path)
compiled_model = ie_core.compile_model(model=model, device_name=device_name)

(2) 预处理图片数据   这一步主要对读取的本地图片数据进行处理,在此处我们定义了一个RtdetrProcess Class专门用于处理RT-DETR模型的输入输出数据,代码实现如下所示:

image = cv.imread(image_path)
rtdetr_process = RtdetrProcess([640,640],lable_path)
im, im_info= rtdetr_process.preprocess(image)

(3) 加载推理数据和模型推理   这一步主要实现模型推理数据的加载以及进行模型推理,由于我们预测的模型是自带后处理的模型,因此模型输入有三个,分别是“im_shape”、“scale_factor”和“ image“。

  • im_shape:表示模型的输入形状,此处输入为[640, 640];
  • scale_factor:表示图片的缩放比,为模型输入/图像形状;
  • image:表示图像归一化后的数据矩阵,形状为[1, 3, 640, 640];、 最后将模型输入字典带入到编译好的模型中进行模型推理,获取推理结果。
inputs = dict()
inputs["image"] = np.array(im).astype('float32')
inputs["scale_factor"] = np.array(im_info['scale_factor']).reshape(1,2).astype('float32')
inputs["im_shape"] = np.array([640.0,640.0]).reshape(1,2).astype('float32')
results = compiled_model(inputs=inputs)

(4) 处理推理结果   上一步中已经获取到的模型推理结果,最后将模型推理结果带入到我们定义中的后处理方法中,左后获取模型预测结果。

re = rtdetr_process.postprocess(results[compiled_model.output(0)])
new_image=rtdetr_process.draw_box(image,re)
cv.imshow("result",new_image)
cv.waitKey(0)

5.2 模型数据处理方法实现

(1) 定义RtdetrProcess

class RtdetrProcess(object):
def __init__(self, target_size, label_path=None, threshold=0.5, interp=cv.INTER_LINEAR):
    self.im_info = dict()
    self.target_size =target_size
    self.interp = interp
    self.threshold = threshold
    if label_path is None:
       self.labels = []
       self.flabel = False
    else:
        self.labels = self.read_lable(label_path=label_path)
        self.flabel = True

(2) 输入数据处理方法

def preprocess(self,im):
    assert len(self.target_size) == 2
    assert self.target_size[0] > 0 and self.target_size[1] > 0
    origin_shape = im.shape[:2]
    resize_h, resize_w = self.target_size
    im_scale_y = resize_h / float(origin_shape[0])
    im_scale_x = resize_w / float(origin_shape[1])
    out_im = cv.cvtColor(im,cv.COLOR_BGR2RGB)
    out_im = cv.resize(
        out_im.astype('float32'),
        None,
        None,
        fx=im_scale_x,
        fy=im_scale_y,
        interpolation=self.interp)
    self.im_info['im_shape'] = np.array(im.shape[:2]).astype('float32')
    self.im_info['scale_factor'] = np.array([im_scale_y, im_scale_x]).astype('float32')
    scale = 1.0 / 255.0
    out_im *= scale
    out_im = out_im.transpose((2, 0, 1)).copy()
    return  np.expand_dims(out_im.astype('float32'),0), self.im_info

(3) 预测结果数据处理方法

def postprocess(self,scores,bboxs=None):
    results = []
    if bboxs is None:
        scores = np.array(scores).astype('float32')
        for l in scores:
            if(l[1]>=self.threshold):
                re = dict()
                re["clsid"]=int(l[0])
                if(self.flabel):
                    re["label"]=self.labels[int(l[0])]
                else:
                    re["label"]=int(l[0])
                re["score"]=l[1]
                bbox=[l[2],l[3],l[4],l[5]]
                re["bbox"]=bbox
                results.append(re)
    else:
        scores = np.array(scores).astype('float32')
        bboxs = np.array(bboxs).astype('float32')
        for s,b in zip(scores,bboxs):
            s = self.sigmoid(s)
            if(np.max(np.array(s)>=self.threshold)):
                ids = np.argmax(np.array(s))
                re = dict()
                re["clsid"]=int(ids)
                if(self.flabel):
                    re["label"]=self.labels[int(ids)]
                else:
                    re["label"]=int(ids)
                re["score"]=s[ids]
                cx=(b[0]*640.0)/self.im_info["scale_factor"][1]
                cy=(b[1]*640.0)/self.im_info["scale_factor"][0]
                w=(b[2]*640.0)/self.im_info["scale_factor"][1]
                h=(b[3]*640.0)/self.im_info["scale_factor"][0]

                bbox=[cx-w/2.0,
                        cy-h/2.0,
                        cx+w/2.0,
                        cy+h/2.0]
                re["bbox"]=bbox
                results.append(re)
    return results

6. 预测结果展示

  最后通过上述代码,我们最终可以直接实现RT-DETR模型的推理部署,RT-DETR与训练模型采用的是COCO数据集,最终我们可以获取预测后的图像结果,如图所示:

  上图中展示了RT-DETR模型预测结果,同时,我们对模型图里过程中的关键信息以及推理结果进行了打印:

[INFO]  This is an RT-DETR model deployment case using Python!
[INFO]  Model path: E:\Model\rtdetr_r50vd_6x_coco.onnx
[INFO]  Device name: CPU
[INFO]  The input path: E:\GitSpace\RT-DETR-OpenVINO\image\000000570688.jpg
[INFO]  class_id:0, label:person, confidence:0.9284, left_top:[215.03,327.88],right_bottom:[259.24,469.64]
[INFO]  class_id:0, label:person, confidence:0.9232, left_top:[260.34,343.99],right_bottom:[309.42,461.80]
[INFO]  class_id:0, label:person, confidence:0.8929, left_top:[402.26,346.80],right_bottom:[451.54,479.55]
[INFO]  class_id:33, label:kite, confidence:0.8382, left_top:[323.52,159.82],right_bottom:[465.93,214.78]
[INFO]  class_id:0, label:person, confidence:0.8342, left_top:[294.05,384.59],right_bottom:[354.15,443.96]
[INFO]  class_id:0, label:person, confidence:0.8284, left_top:[518.88,360.37],right_bottom:[583.88,480.00]
[INFO]  class_id:33, label:kite, confidence:0.8281, left_top:[282.11,217.29],right_bottom:[419.96,267.66]
[INFO]  class_id:33, label:kite, confidence:0.8043, left_top:[330.01,64.70],right_bottom:[389.58,86.40]
[INFO]  class_id:33, label:kite, confidence:0.8016, left_top:[242.46,124.74],right_bottom:[263.87,135.74]
[INFO]  class_id:0, label:person, confidence:0.7972, left_top:[456.74,369.06],right_bottom:[508.27,479.42]
[INFO]  class_id:33, label:kite, confidence:0.7970, left_top:[504.63,195.20],right_bottom:[523.44,214.82]
[INFO]  class_id:33, label:kite, confidence:0.7681, left_top:[460.08,251.92],right_bottom:[479.02,269.19]
[INFO]  class_id:33, label:kite, confidence:0.7601, left_top:[116.23,178.53],right_bottom:[137.02,190.61]
[INFO]  class_id:0, label:person, confidence:0.7330, left_top:[154.12,380.38],right_bottom:[210.76,421.32]
[INFO]  class_id:0, label:person, confidence:0.6998, left_top:[26.77,340.99],right_bottom:[58.48,425.10]
[INFO]  class_id:33, label:kite, confidence:0.6895, left_top:[430.29,29.91],right_bottom:[450.06,44.32]
[INFO]  class_id:33, label:kite, confidence:0.6739, left_top:[363.20,120.95],right_bottom:[375.84,130.11]
[INFO]  class_id:33, label:kite, confidence:0.6130, left_top:[176.50,236.77],right_bottom:[256.62,258.32]
[INFO]  class_id:0, label:person, confidence:0.6001, left_top:[497.35,380.34],right_bottom:[529.73,479.49]
[INFO]  class_id:33, label:kite, confidence:0.5956, left_top:[97.84,316.90],right_bottom:[156.75,360.25]
[INFO]  class_id:33, label:kite, confidence:0.5730, left_top:[221.56,264.66],right_bottom:[342.60,312.92]
[INFO]  class_id:33, label:kite, confidence:0.5555, left_top:[161.12,193.06],right_bottom:[171.45,199.78]
[INFO]  class_id:33, label:kite, confidence:0.5332, left_top:[171.17,317.08],right_bottom:[228.08,357.65]
[INFO]  class_id:33, label:kite, confidence:0.5322, left_top:[218.97,178.13],right_bottom:[451.95,241.61]

7. 总结

  在本项目中,我们介绍了OpenVINO Python API 部署自带后处理的RT-DETR模型的案例,并结合该模型的处理方式封装完整的代码案例,实现了在 Intel 平台使用OpenVINO 加速深度学习模型,有助于大家以后落地RT-DETR模型在工业上的应用。为了大家更好地落地RT-DETR模型,我们不仅开发了在Python、C++、C# 三个平台上的案例代码,还结合大家的模型部署习惯对该模型进行了裁剪,实现了去除掉后处理的单输入模型的部署案例。

 在本文中。由于篇幅有限,对于其他编程平台的实现以及不包含后处理的模型的部署案例,将在后续的文章中推出,请大家关注本平台后续发布的文章:《基于 OpenVINO C++ API 部署 RT-DETR 模型》以及《基于 OpenVINO Python C# 部署 RT-DETR 模型》。如果大家有兴趣,可以先关注本项目代码仓库,获取项目实现源码。
