渲染流程（上）：HTML、CSS和JavaScript是如何变成页面的

按照渲染的时间顺序，流水线可分为如下几个子阶段：构建DOM树、样式计算、布局阶段、分层、绘制、分块、光栅化和合成。内容比较多，我会用两篇文章来为你详细讲解这各个子阶段。接下来，在介绍每个阶段的过程中，你应该重点关注以下三点内容

开始每个子阶段都有其输入的内容；
然后每个子阶段有其处理过程；
最终每个子阶段会生成输出内容。

理解了这三部分内容，能让你更加清晰地理解每个子阶段。

#构建DOM树

为什么要构建DOM树呢？这是因为浏览器无法直接理解和使用HTML，所以需要将HTML转换为浏览器能够理解的结构——DOM树。

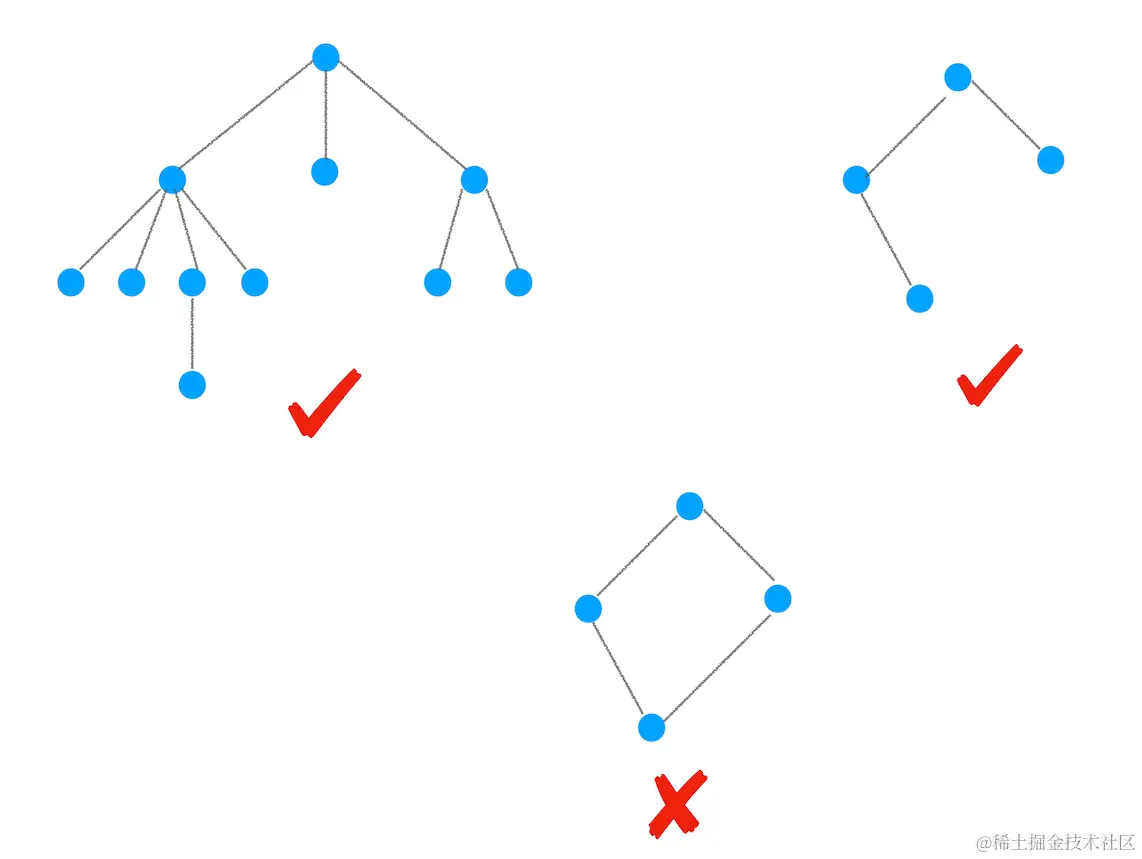

这里我们还需要简单介绍下什么是树结构，为了更直观地理解，你可以参考下面我画的几个树结构：

从图中可以看出，树这种结构非常像我们现实生活中的“树”，其中每个点我们称为节点，相连的节点称为父子节点。树结构在浏览器中的应用还是比较多的，比如下面我们要介绍的渲染流程，就在频繁地使用树结构。

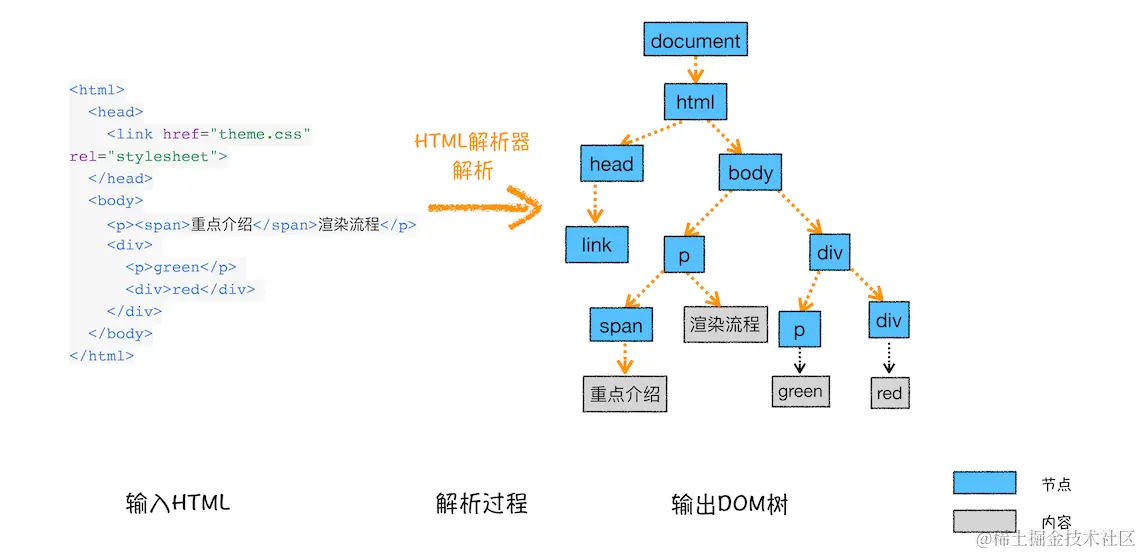

接下来咱们还是言归正传，来看看DOM树的构建过程，你可以参考下图

从图中可以看出，构建DOM树的输入内容是一个非常简单的HTML文件，然后经由HTML解析器解析，最终输出树状结构的DOM。

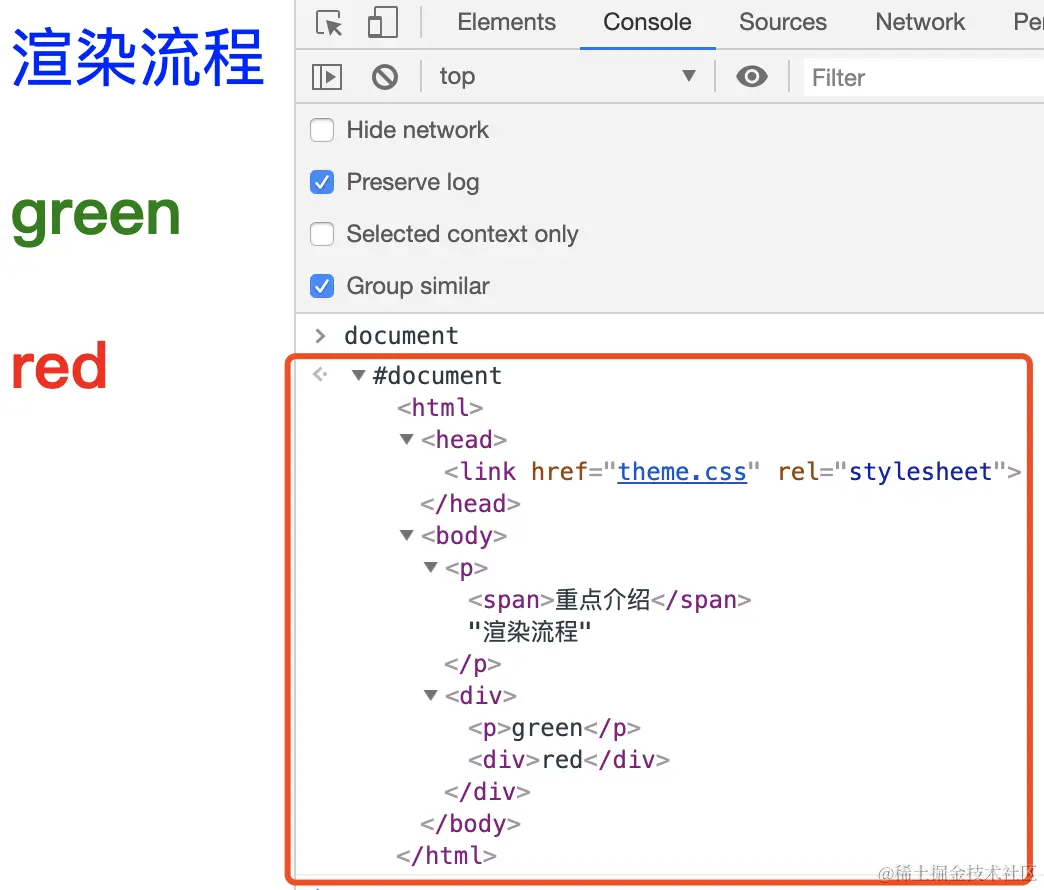

为了更加直观地理解DOM树，你可以打开Chrome的“开发者工具”，选择“Console”标签来打开控制台，然后在控制台里面输入“document”后回车，这样你就能看到一个完整的DOM树结构，如下图所示：

图中的document就是DOM结构，你可以看到，DOM和HTML内容几乎是一样的，但是和HTML不同的是，DOM是保存在内存中树状结构，可以通过JavaScript来查询或修改其内容。

那下面就来看看如何通过JavaScript来修改DOM的内容，在控制台中输入：

document.getElementsByTagName("p")[0].innerText = "black"

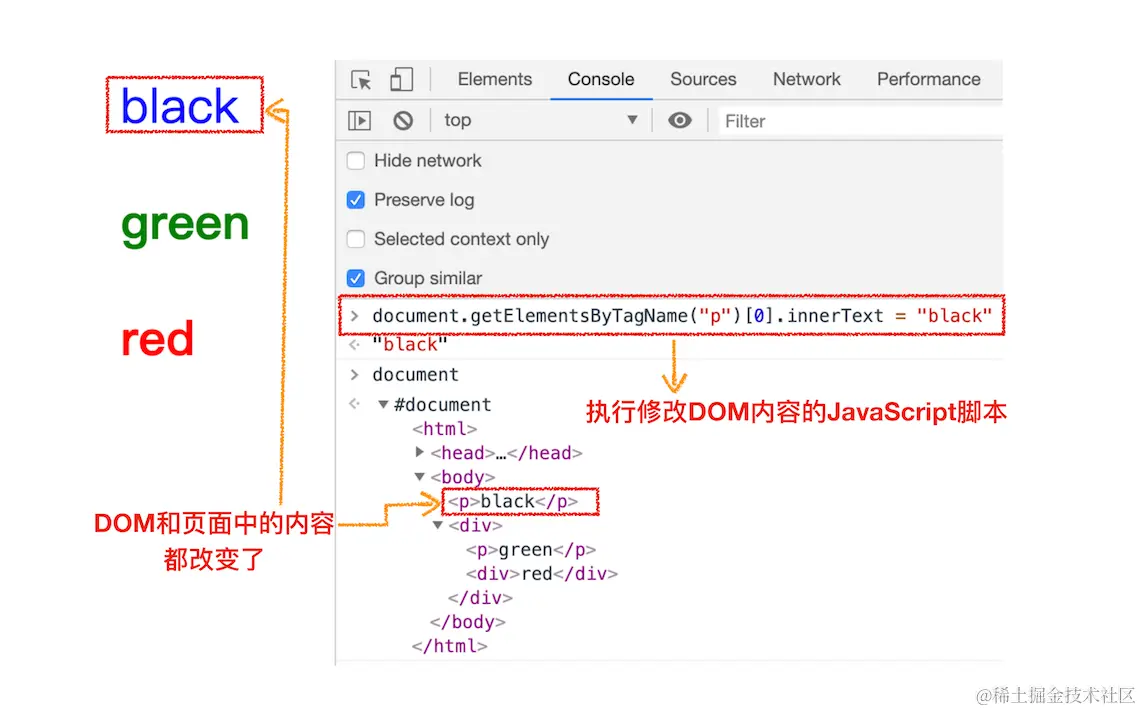

这行代码的作用是把第一个<p>标签的内容修改为black，具体执行结果你可以参考下图：

从图中可以看出，在执行了一段修改第一个<p>标签的JavaScript代码后，DOM的第一个p节点的内容成功被修改，同时页面中的内容也被修改了

好了，现在我们已经生成DOM树了，但是DOM节点的样式我们依然不知道，要让DOM节点拥有正确的样式，这就需要样式计算了

#样式计算

样式计算的目的是为了计算出DOM节点中每个元素的具体样式，这个阶段大体可分为三步来完成

#1. 把CSS转换为浏览器能够理解的结构

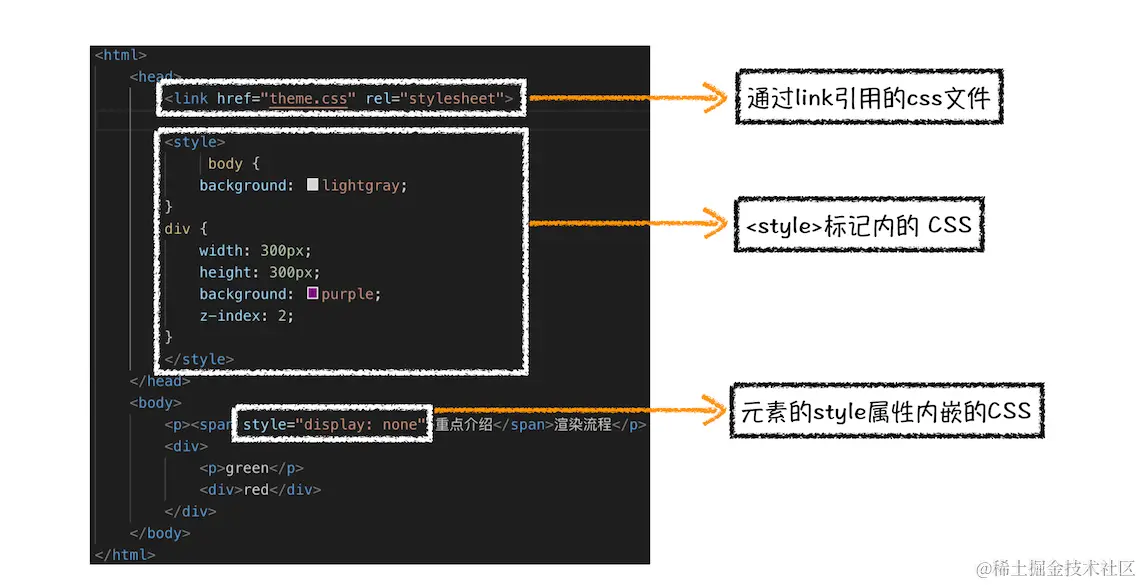

那CSS样式的来源主要有哪些呢？你可以先参考下图：

从图中可以看出，CSS样式来源主要有三种：

通过link引用的外部CSS文件
<style>标记内的 CSS
元素的style属性内嵌的CSS
和HTML文件一样，浏览器也是无法直接理解这些纯文本的CSS样式，所以当渲染引擎接收到CSS文本时，会执行一个转换操作，将CSS文本转换为浏览器可以理解的结构——styleSheets。
为了加深理解，你可以在Chrome控制台中查看其结构，只需要在控制台中输入document.styleSheets，然后就看到如下图所示的结构

从图中可以看出，这个样式表包含了很多种样式，已经把那三种来源的样式都包含进去了。当然样式表的具体结构不是我们今天讨论的重点，你只需要知道渲染引擎会把获取到的CSS文本全部转换为styleSheets结构中的数据，并且该结构同时具备了查询和修改功能，这会为后面的样式操作提供基础

#2. 转换样式表中的属性值，使其标准化

现在我们已经把现有的CSS文本转化为浏览器可以理解的结构了，那么接下来就要对其进行属性值的标准化操作。

要理解什么是属性值标准化，你可以看下面这样一段CSS文本

body { font-size: 2em }
p {color:blue;}
span  {display: none}
div {font-weight: bold}
div  p {color:green;}
div {color:red; }

可以看到上面的CSS文本中有很多属性值，如2em、blue、bold，这些类型数值不容易被渲染引擎理解，所以需要将所有值转换为渲染引擎容易理解的、标准化的计算值，这个过程就是属性值标准化。

那标准化后的属性值是什么样子的？

从图中可以看到，2em被解析成了32px，red被解析成了rgb(255,0,0)，bold被解析成了700……

#3. 计算出DOM树中每个节点的具体样式

现在样式的属性已被标准化了，接下来就需要计算DOM树中每个节点的样式属性了，如何计算呢？

这就涉及到CSS的继承规则和层叠规则了。

首先是CSS继承。CSS继承就是每个DOM节点都包含有父节点的样式。这么说可能有点抽象，我们可以结合具体例子，看下面这样一张样式表是如何应用到DOM节点上的

body { font-size: 20px }
p {color:blue;}
span  {display: none}
div {font-weight: bold;color:red}
div  p {color:green;}

这张样式表最终应用到DOM节点的效果如下图所示：

从图中可以看出，所有子节点都继承了父节点样式。比如body节点的font-size属性是20，那body节点下面的所有节点的font-size都等于20。

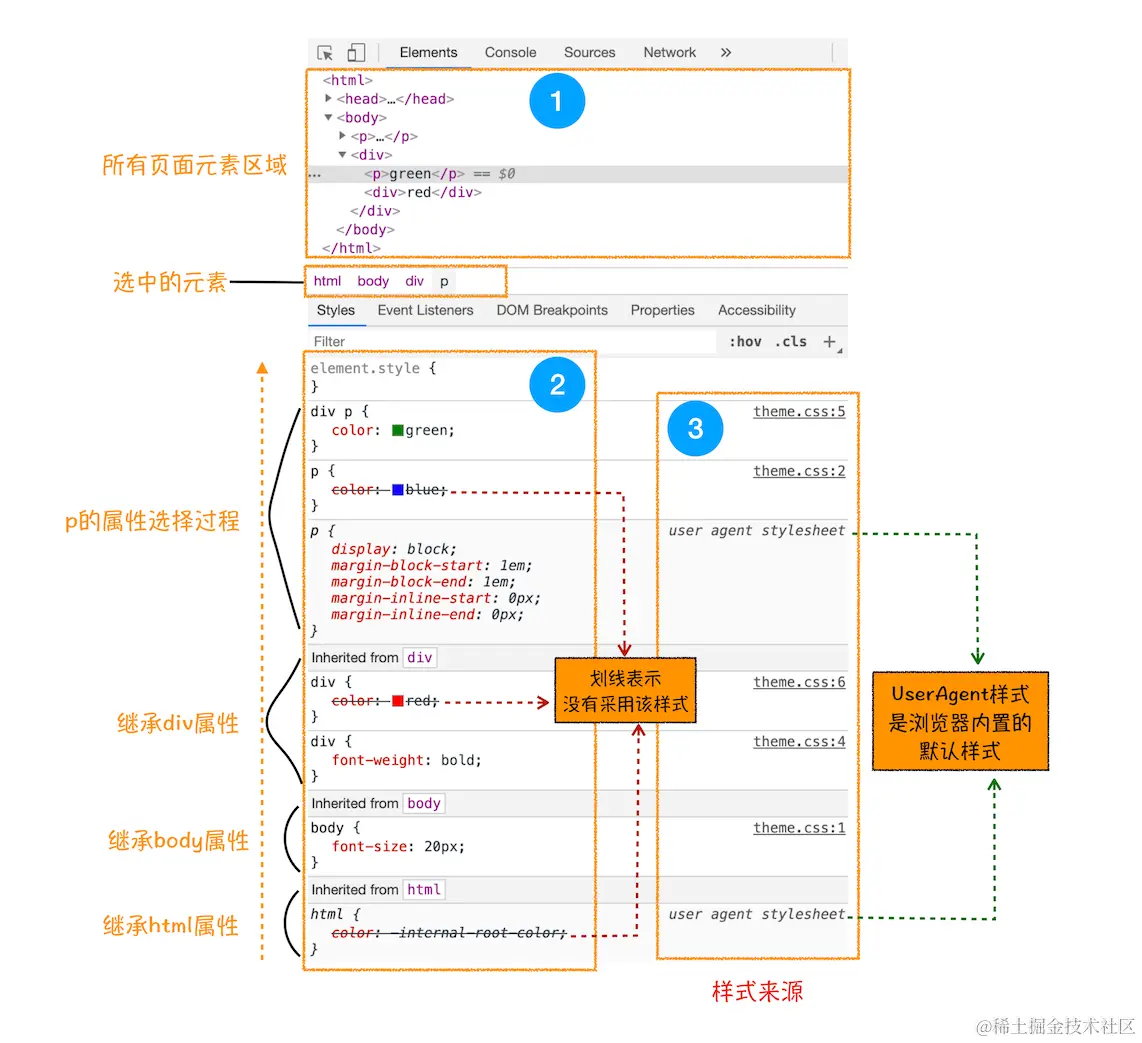

为了加深你对CSS继承的理解，你可以打开Chrome的“开发者工具”，选择第一个“element”标签，再选择“style”子标签，你会看到如下界面

这个界面展示的信息很丰富，大致可描述为如下

首先，可以选择要查看的元素的样式（位于图中的区域2中），在图中的第1个区域中点击对应的元素元素，就可以了下面的区域查看该元素的样式了。比如这里我们选择的元素是<p>标签，位于html.body.div.这个路径下面
其次，可以从样式来源（位于图中的区域3中）中查看样式的具体来源信息，看看是来源于样式文件，还是来源于UserAgent样式表。这里需要特别提下UserAgent样式，它是浏览器提供的一组默认样式，如果你不提供任何样式，默认使用的就是UserAgent样式。
最后，可以通过区域2和区域3来查看样式继承的具体过程。

以上就是CSS继承的一些特性，样式计算过程中，会根据DOM节点的继承关系来合理计算节点样式。

样式计算过程中的第二个规则是样式层叠。层叠是CSS的一个基本特征，它是一个定义了如何合并来自多个源的属性值的算法。它在CSS处于核心地位，CSS的全称“层叠样式表”正是强调了这一点。关于层叠的具体规则这里就不做过多介绍了，网上资料也非常多，你可以自行搜索学习

总之，样式计算阶段的目的是为了计算出DOM节点中每个元素的具体样式，在计算过程中需要遵守CSS的继承和层叠两个规则。这个阶段最终输出的内容是每个DOM节点的样式，并被保存在ComputedStyle的结构内。

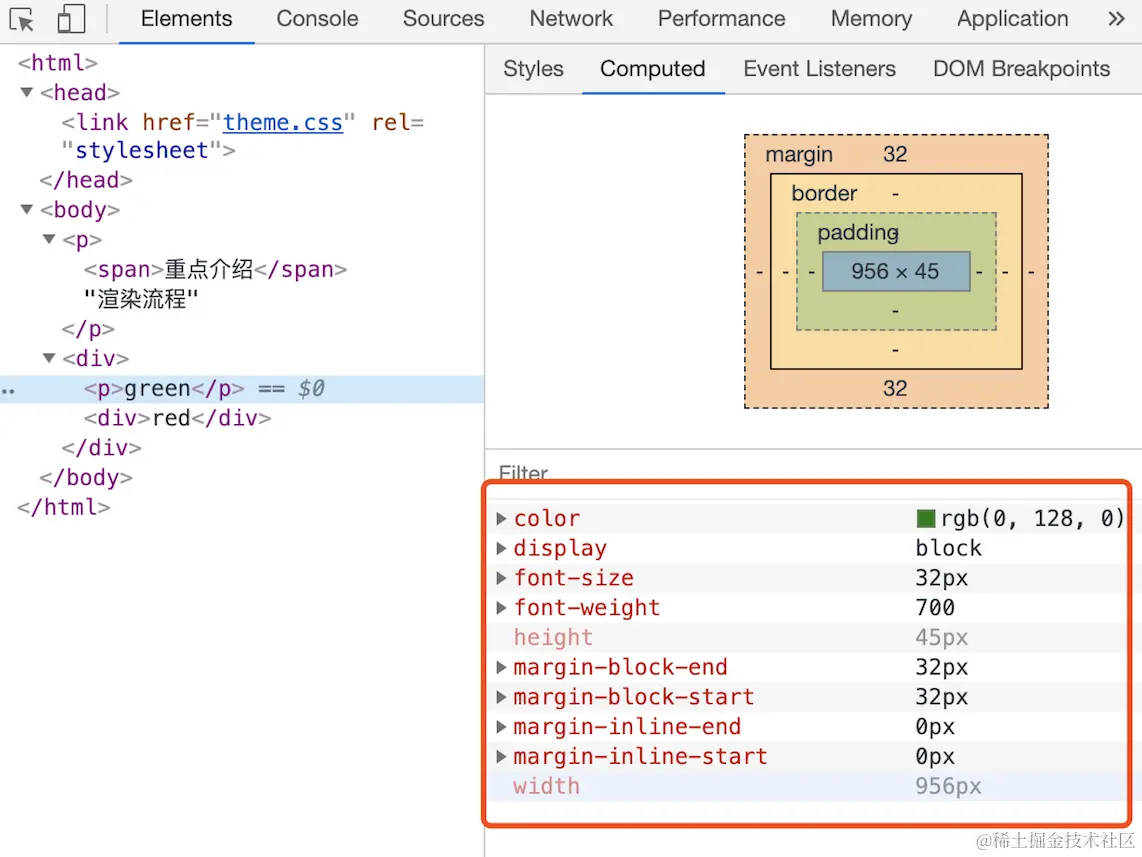

如果你想了解每个DOM元素最终的计算样式，可以打开Chrome的“开发者工具”，选择第一个“element”标签，然后再选择“Computed”子标签，如下图所示：

上图红色方框中显示了html.body.div.p标签的ComputedStyle的值。你想要查看哪个元素，点击左边对应的标签就可以了

#布局阶段

现在，我们有DOM树和DOM树中元素的样式，但这还不足以显示页面，因为我们还不知道DOM元素的几何位置信息。那么接下来就需要计算出DOM树中可见元素的几何位置，我们把这个计算过程叫做布局。

Chrome在布局阶段需要完成两个任务：创建布局树和布局计算

#1. 创建布局树

你可能注意到了DOM树还含有很多不可见的元素，比如head标签，还有使用了display:none属性的元素。所以在显示之前，我们还要额外地构建一棵只包含可见元素布局树。

我们结合下图来看看布局树的构造过程：

从上图可以看出，DOM树中所有不可见的节点都没有包含到布局树中。

为了构建布局树，浏览器大体上完成了下面这些工作

遍历DOM树中的所有可见节点，并把这些节点加到布局中；
而不可见的节点会被布局树忽略掉，如head标签下面的全部内容，再比如body.p.span这个元素，因为它的属性包含 dispaly:none，所以这个元素也没有被包进布局树

#2. 布局计算

现在我们有了一棵完整的布局树。那么接下来，就要计算布局树节点的坐标位置了。布局的计算过程非常复杂，我们这里先跳过不讲，等到后面章节中我再做详细的介绍。

在执行布局操作的时候，会把布局运算的结果重新写回布局树中，所以布局树既是输入内容也是输出内容，这是布局阶段一个不合理的地方，因为在布局阶段并没有清晰地将输入内容和输出内容区分开来。针对这个问题，Chrome团队正在重构布局代码，下一代布局系统叫LayoutNG，试图更清晰地分离输入和输出，从而让新设计的布局算法更加简单。

#总结

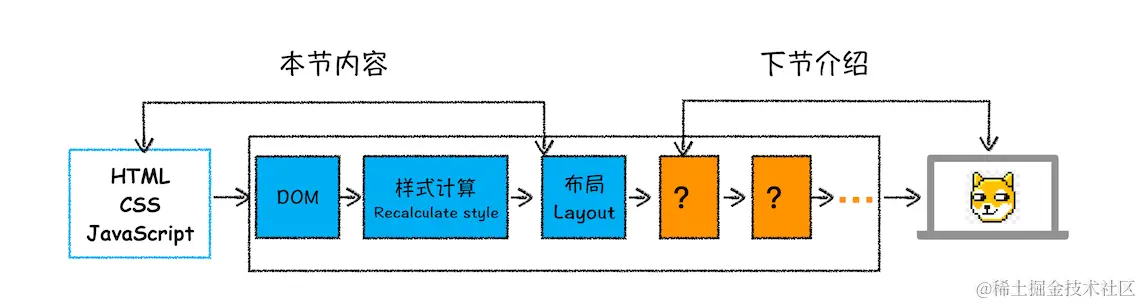

好了，今天正文就到这里，我画了下面这张比较完整的渲染流水线，你可以结合这张图来回顾下今天的内容。

从图中可以看出，本节内容我们介绍了渲染流程的前三个阶段：DOM生成、样式计算和布局。要点可大致总结为如下：

浏览器不能直接理解HTML数据，所以第一步需要将其转换为浏览器能够理解的DOM树结构；
生成DOM树后，还需要根据CSS样式表，来计算出DOM树所有节点的样式；
最后计算DOM元素的布局信息，使其都保存在布局树中。

结合上图，一个完整的渲染流程大致可总结为如下

渲染进程将HTML内容转换为能够读懂的DOM树结构。
渲染引擎将CSS样式表转化为浏览器可以理解的styleSheets，计算出DOM节点的样式。
创建布局树，并计算元素的布局信息。
对布局树进行分层，并生成分层树。
为每个图层生成绘制列表，并将其提交到合成线程。
合成线程将图层分成图块，并在光栅化线程池中将图块转换成位图。
合成线程发送绘制图块命令DrawQuad给浏览器进程。
浏览器进程根据DrawQuad消息生成页面，并显示到显示器上

#相关概念

有了上面介绍渲染流水线的基础，我们再来看看三个和渲染流水线相关的概念——“重排”“重绘”和“合成”。理解了这三个概念对于你后续Web的性能优化会有很大帮助。

#1. 更新了元素的几何属性（重排）

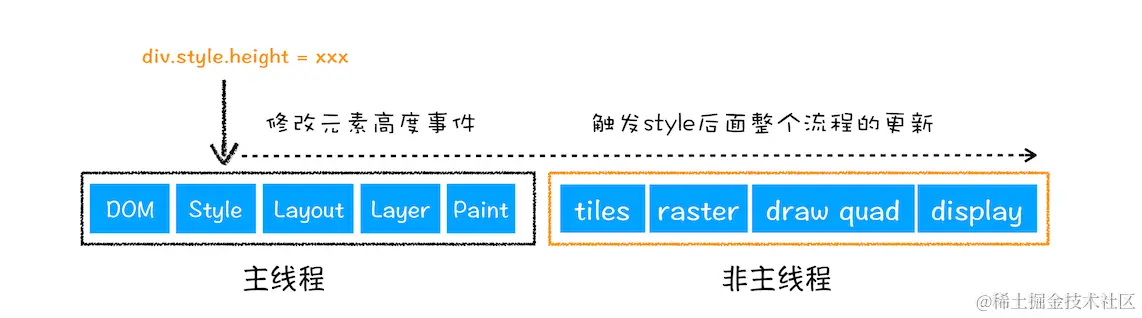

从上图可以看出，如果你通过JavaScript或者CSS修改元素的几何位置属性，例如改变元素的宽度、高度等，那么浏览器会触发重新布局，解析之后的一系列子阶段，这个过程就叫重排。无疑，重排需要更新完整的渲染流水线，所以开销也是最大的

#2. 更新元素的绘制属性（重绘）

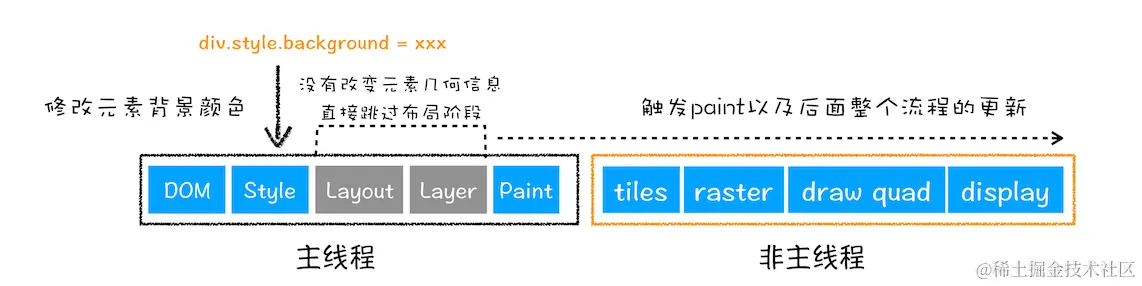

接下来，我们再来看看重绘，比如通过JavaScript更改某些元素的背景颜色，渲染流水线会怎样调整呢？你可以参考下图：

从图中可以看出，如果修改了元素的背景颜色，那么布局阶段将不会被执行，因为并没有引起几何位置的变换，所以就直接进入了绘制阶段，然后执行之后的一系列子阶段，这个过程就叫重绘。相较于重排操作，重绘省去了布局和分层阶段，所以执行效率会比重排操作要高一些。

#3. 直接合成阶段

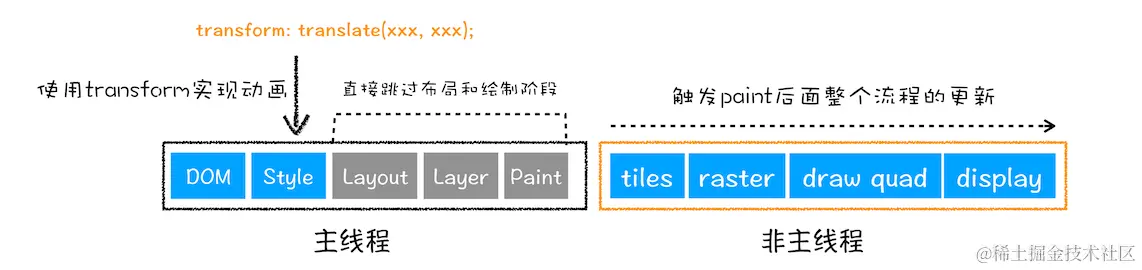

那如果你更改一个既不要布局也不要绘制的属性，会发生什么变化呢？渲染引擎将跳过布局和绘制，只执行后续的合成操作，我们把这个过程叫做合成。具体流程参考下图

在上图中，我们使用了CSS的transform来实现动画效果，这可以避开重排和重绘阶段，直接在非主线程上执行合成动画操作。这样的效率是最高的，因为是在非主线程上合成，并没有占用主线程的资源，另外也避开了布局和绘制两个子阶段，所以相对于重绘和重排，合成能大大提升绘制效率。

至于如何用这些概念去优化页面，我们会在后面相关章节做详细讲解的，这里你只需要先结合“渲染流水线”弄明白这三个概念及原理就行
