kubeedge源码分析系列之整体架构

本系列的源码分析是在 commit da92692baa660359bb314d89dfa3a80bffb1d26c 之上进行的。

kubeedge是一个基于kubernetes构建的开放平台，使能边缘计算，将容器化应用编排功能扩展到边缘的节点和设备，并为云和边缘之间的网络，应用部署和元数据同步提供基础架构支持。

本文概述

本文从kubeedge的整体架构切入，首先梳理它包含的组件功能及组件之间的关系，然后分析各组件之间共用的框架和功能，最后分析组件中各模块之间共用的框架和功能。具体如下：

1. 组件功能及组件之间的关系
2. 组件的共用框架和功能
3. 组件中模块的共用框架和功能

组件功能及组件之间的关系

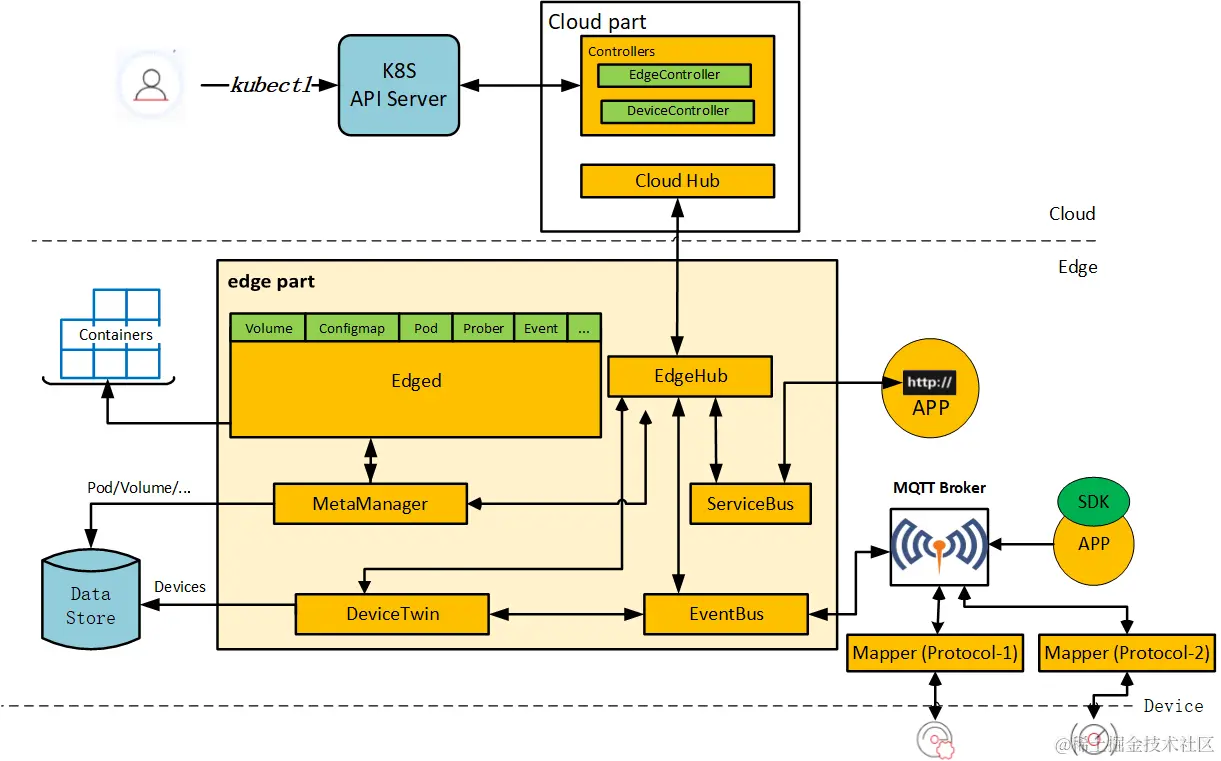

kubeedge中的组件及组件关系，先从官方的架构图说起，具体如下：

从官方的架构图可以清晰地看到，kubeedge整体分Cloud和Edge两部分：

1. Cloud部分 是kubernetes api server与Edge部分的桥梁，负责将kubernetes的指令下发到Edge，同时将Edge的状态和事件同步到的kubernetes api server；
2. Edge部分 接受并执行Cloud部分下发的指令，管理各种负载，并将Edge部分负载的状态和事件同步到Cloud部分；

除了官方架构图展示的Cloud和Edge部分外，还有横跨Cloud和Edge的部分，具体如下：

1. Edgemesh 基于Istio的横跨Cloud和Edge的服务网格解决方案；
2. Edgesite 为满足在边缘需要完整集群功能的场景，定制的在边缘搭建既能管理、编排又能运行负载的完整集群解决方案；

组件的共用框架和功能

在源码层面，kubeedge核心独立组件包括cloudcore、edgecore、edge_mesh和edge_site，除此之外还有mappers和keadm，具体如下下表：

组件名	组件功能	备注
cloudcore	Cloud部分各功能模块的集合
edgecore	Edge部分各功能模块的集合
edge_mesh	服务网格解决方案	源码目录中缺少makefile文件
edge_site	边缘独立集群解决方案
mappers	物联网协议实现包	本源码分析系列不涉及
keadm	kubeedge的一键部署工具	目前支持unbuntu，本源码分析系列不涉及

以上组件中的cloudcore、edgecore、edge_mesh和edge_site具有类似的代码结构，具体如下表：

组件名	代码目录	组件启动入口
cloudcore	kubeedge/cloud	kubeedge/cloud/cloudcore/cloudcore.go，kubeedge/cloud/admission/admission.go，kubeedge/cloud/csidriver/csidriver.go
edgecore	kubeedge/edge	kubeedge/edge/cmd/edgecore/edgecore.go
edge_mesh	kubeedge/edgemesh	kubeedge/edgemesh/cmd/edgemesh.go
edge_site	kubeedge/edgesite	kubeedge/edgesite/cmd/edgesite.go

在cloudcore、edgecore、edge_mesh和edge_site组件的源码中都使用了命令行框架cobra ,具体如下：

1. cloudcore代码入口

   kubeedge/cloud/cloudcore/cloudcore.go
