pogo pin是什么？

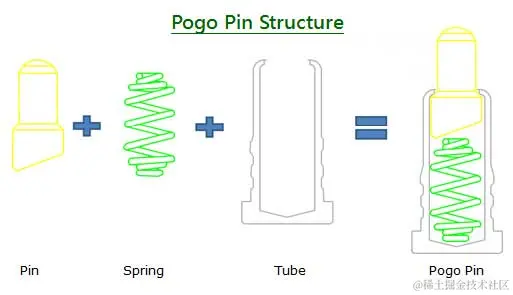

① pogo pin又叫弹簧针。最简单的pogo pin结构是由：针（Plunger）、管（Tube）、弹簧（Spring）三个部件构成。pogo pin的针和管的素材一般为黄铜，在特殊情况下也有使用不锈钢的，弹簧的材料为不锈钢。如下图所示：

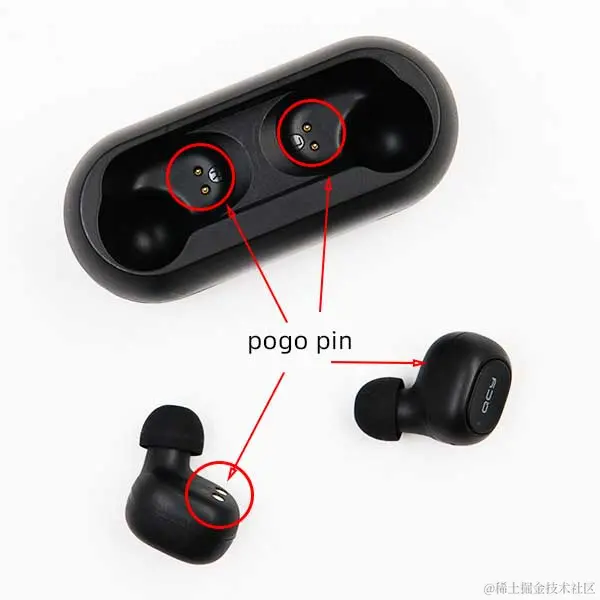

② 主要功能及应用：pogo pin主要功能是电连接，一般用于传输电流或信号，使用范围非常的广泛，大到太空梭、高铁，小到智慧手表、蓝牙耳机中都有它的身影。下图是pogo pin在TWS蓝牙耳机中的应用：

• 蓝牙应用：pogo pin连接器在蓝牙耳机上应用有哪些特性？
  • 1）小体积：穿戴设备讲究的是小巧，所以在应用于蓝牙耳机上的pogo pin充电顶针触点就要求体积非常的小。
  • 2）防氧化腐蚀：大部分运动爱好者非常喜欢边做运动边听歌，因人体的汗液具有腐蚀性，所以这就要求蓝牙耳机的充电触点做到防氧化腐蚀，以保证pogo pin充电触点不被人体汗液腐蚀，不影响蓝牙耳机的使用功能。
  • 3）做到防水：意外落水和突逢下雨是难以避免的，这时蓝牙耳机就需要做到防水，充电触点作为唯一与外界连接的点，在工艺上就需要做到好防水处理。

③ 为什么pogo pin会那么受欢迎？这是因为它的这几大优势：

• 1）活动连接，方便拆解，对于一些需要常规性拆解的接触连接的地方非常适用，一般用于充电连接，像TWS蓝牙耳机的充电仓与耳机触点的连接。
• 2）结构优势，pogo pin可做到非常小的体积，可应用于空间有限的产品中，尤其是在如今电子产品的微型化趋势，pogo pin更加能发挥它的这一优势。
• 3）长寿命，pogo pin动态使用寿命可高达50万次，可满足于需要频繁插拔的产品中，如：共用充电宝。
• 4）大电流，pogo pin可以做到大于10A电流的截流设计，可满足于大电流需求的产品，像用于电动自行车的充电连接。
• 5）高频应用，pogo pin可设计达10Gbps高频的应用场景，像华为通信基站中的pogo pin。
• 6）低电感，pogo pin的结构简单，且连接路径短，所以其电感值非常小，可以用于一些对电感有特殊要求的应用场景，pogo pin是个不错的选择。

④ 优势（Strengths）：

• 1）可以更好地传输天线的高频信号。
• 2）可以实现大电流的连续方案。
• 3）更容易实现防水结构。
• 4）精确稳定的连接点有利于射频信号的传输。
• 5）占用空间小。

pogo pin是如何工作的？pogo pin的工作原理？

① pogo pin的作用是传导电信号或电流，相当于一根导线，和普通导线的区别就是pogo pin是一根非常灵活的导线，可快速连接与断开，不影响两个需要相互联通的物体之间的独立性。如TWS（True Wireless Stereo，真正无线立体声）蓝牙耳机与它的充电仓，总不能在耳机与充电仓之间拖着一条线，那还能叫真无线蓝牙耳机么，使用起来也会非常的不方便。

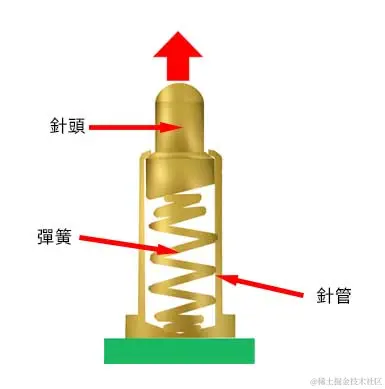

② 两个独立的连接点要进行通导，就必须施加一定量的力，以增加两者之间的接触面积，保证电流的正常流通。pogo pin结构中的弹簧，就起了这个作用。它会给针头施加一定的力，以便更好的让pogo pin的针头与其对应的触点接触，保证导通性能。所以pogo pin的弹力，根据不同的产品，不一样的应用场景是不同的。下图是弹簧在 pogo pin中的作用：

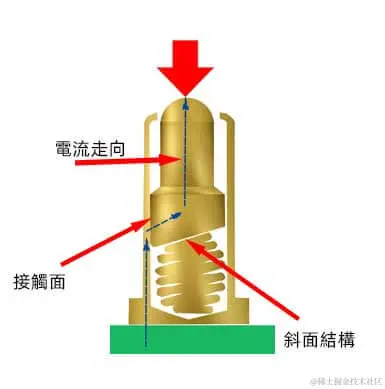

③ pogo pin的针管焊接固定于PCB板上，电流或电信号由针管的内壁再经过针头传递到连接的另一个部件中，从而完成电流或电信号的传输。为增加针管与针头的接触面积，针头的尾部（位于针管的内部）一般是一个斜面，这样当针头下压时弹簧顶住针头，会让针头的一个侧面紧紧的挨着针管的内壁。下图是斜面结构的pogo pin针头及电流走向：

④ 简单总结：pogo pin的工作原理，pogo pin的作用是导电或电信号，焊接在pcb板上的pogo pin通过针管的内壁将电流或电信号经过由弹簧针顶住（需要对针头施加一定的下压力）的针头传导给外部的部件上，完成整个的连接工作。

pogo pin弹簧针连接器常用镀层及其特点？

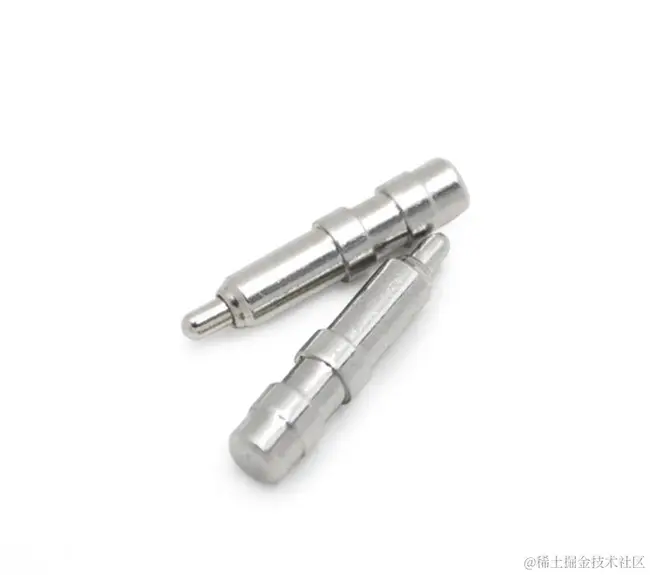

① pogo pin弹簧针的针头和针管的材质一般都是黄铜，而铜为有色金属比较活跃，暴露在空气中很容易与空气中的氧发生反应，表面会氧化。因此pogo pin弹簧针都须要做表面电镀处理；比较常用的一般是做表面做镀金处理，还有些会要求镀镍、镀锌、镀银或镀铑钌。下图是pogo pin连接器：

• 1）表面镀锡：对于一般的对成本要求非常高pogo pin弹簧针连接器，镀锡也算是较常见的，因为锡的价格相对便宜。只是锡的质地较软，为保证良好的接触性，需要较高的接触力（至少100克）才能保证其导电性能，而且镀锡pogo pin的插拔次数一般比较低（不耐磨）。表面镀锡只能起到简单保护性的防腐蚀作用，工作温度也比较低，黄铜或青铜镀锡工作温度可到110℃，钢镀锡的工作温度稍高些可达190℃。

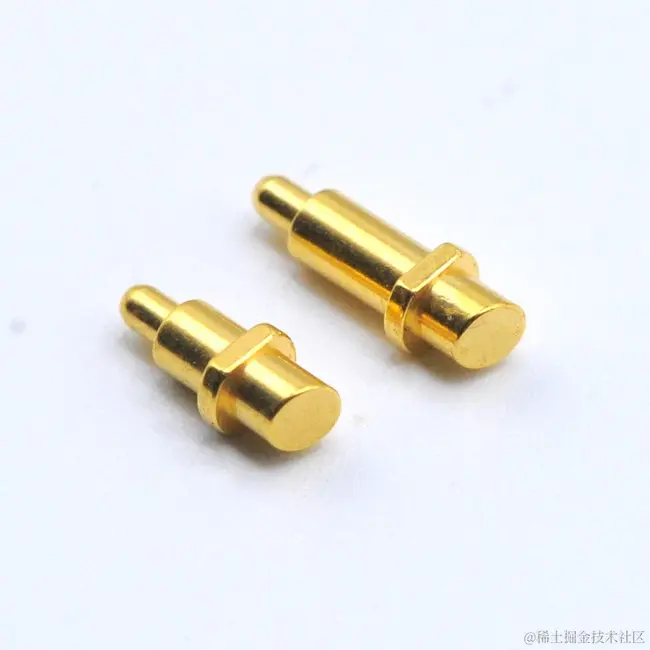

• 2）表面镀金：对于要求高可靠性、用于传输微小信号且接触力较小的pogo pin弹簧针连接器，普遍使用表面镀金处理。金的化学性质不活泼，不易氧化，而且金的耐腐蚀性也较好，可以做到高次数插拔。只是黄金的的价格相对较高，成本会有所增加。下图为pogo pin表面镀金：



• 3）表面镀镍、钯：镍一般被用于镀金时打底，但在钢接触件中大部分都是使用镀镍（必需先镀铜）。钯的导电率比金要差些，在某些有限制的范围可用电镀钯来替代电镀金。目前金价持续上涨，为控制成本，镀钯镍合金的产品也会越来越多。



• 4）表面镀银：镀银的pogo pin弹簧针具有非常好的导电性能，成本相对金也较低，但是银也是活泼金属，也非常容易氧化，所以只有在特殊情况下才选用镀银，应用相对较少。对于要求更高的工作温度，就需要使用其它镀层，例如：紫铜镀镍可高达340℃，而黄铜或青铜镀镍也可达250℃。



② 总结：为了能提高pogo pin弹簧针的防腐蚀，抗电解，耐人工汗液，提高连接器的电性能和稳定性，降低温升等应用要求，现在的pogo pin弹簧针连接器都需要做表面电镀处理。根据不同的需求与应用，可能会采用不同的电镀方式和电镀材料。

pogo pin连接器如何安装？

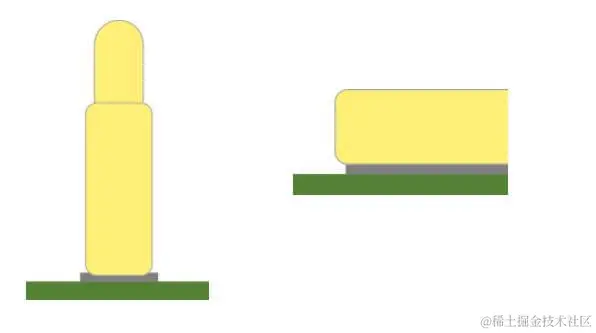

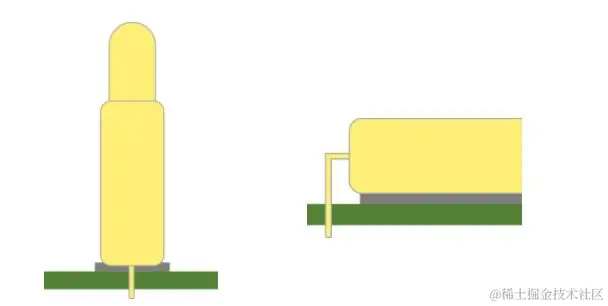

① 直接焊接：使用锡膏将pogo pin连接器直接固定在PCB板上是最简单的安装方式。这种方式简单省事，但缺点是不太稳固，pogo pin可能会因为震动的干扰及施压下而脱离PCB板。

② pogo pin插板固定：比较稳固且常用的将pogo pin连接器固定在PCB电路板上的做法是把pogo pin的尾巴外挂程式到PCB板上，借由pogo pin的尾巴固定在PCB电路板上。这个种方式会使pogo pin有额外的支撑点，所以更加的稳固。

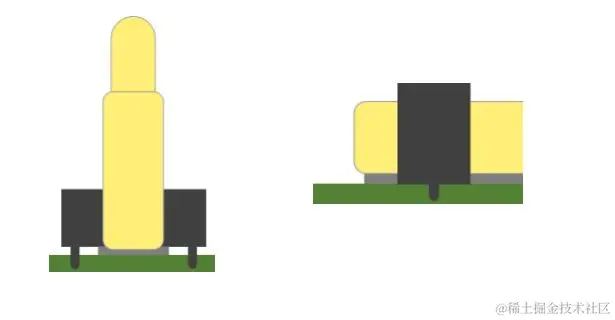

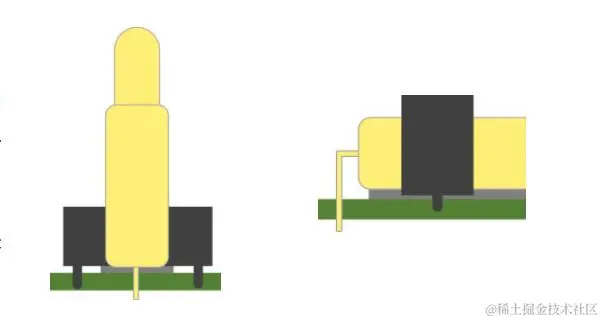

③ 塑胶座固定 + 焊接：还可以将pogo pin固定在塑胶座上，然后将塑胶座安装到PCB电路板上，再使用锡膏把pogo pin焊接到PCB板上，这样有双重固定。此方法对于大多数状况都适用，且具有一定的稳固性，但成本相对会增加一些。

④ pogo pin插板固定 + 塑胶座固定 + 焊接：这种结构是把2、3结构组合起来。pogo pin先固定在塑胶座上，再将塑胶座固定在PCB板，pogo pin的尾巴也固定到pcb板同时再使用焊锡加固，这相当于三重加固，稳定性非常的好。

pogo pin按安装方式有哪些分类？

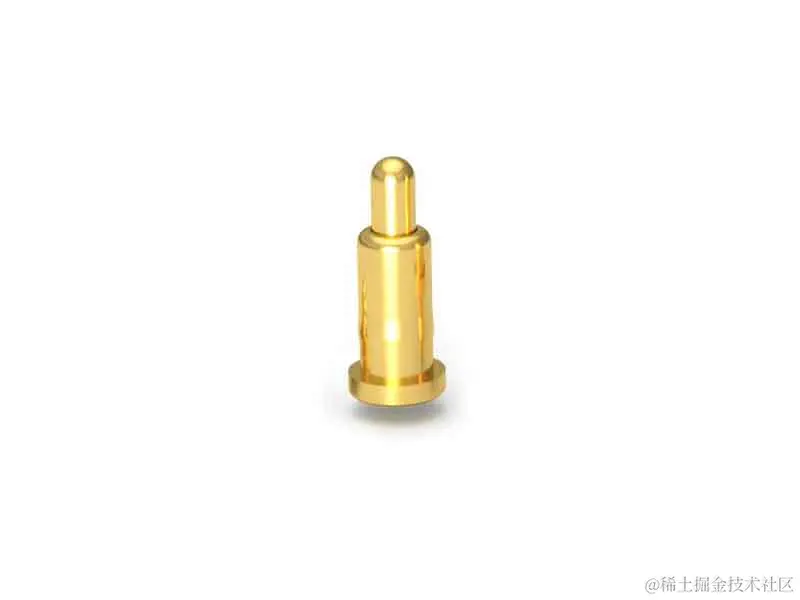

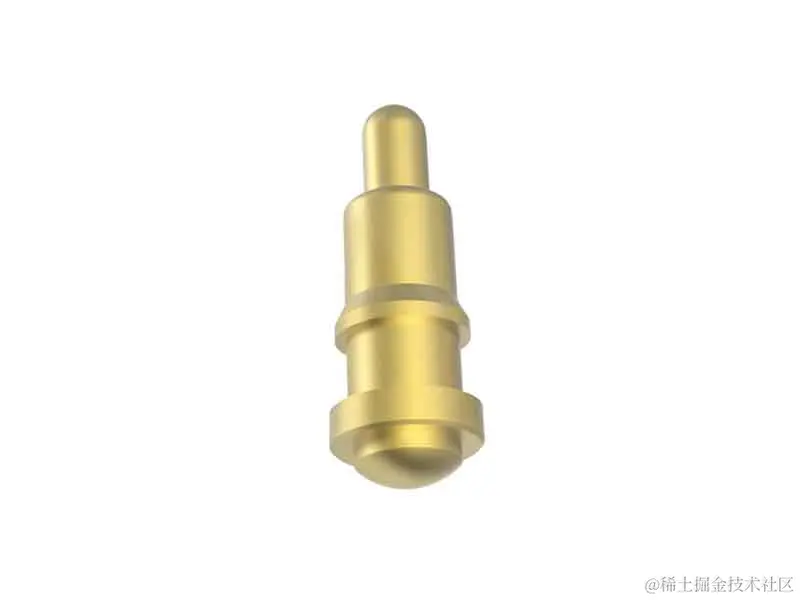

① 平底式pogo pin：这种类型的pogo pin针管的底部是平面的且底部的外径大于针管的外径，方便垂直贴片到PCB板上，这种类型的pogo pin从安装方式的角度来讲也叫直立式pogo pin，一般应用于板对板连接，或探出进行外部连接，可以做防水设计。

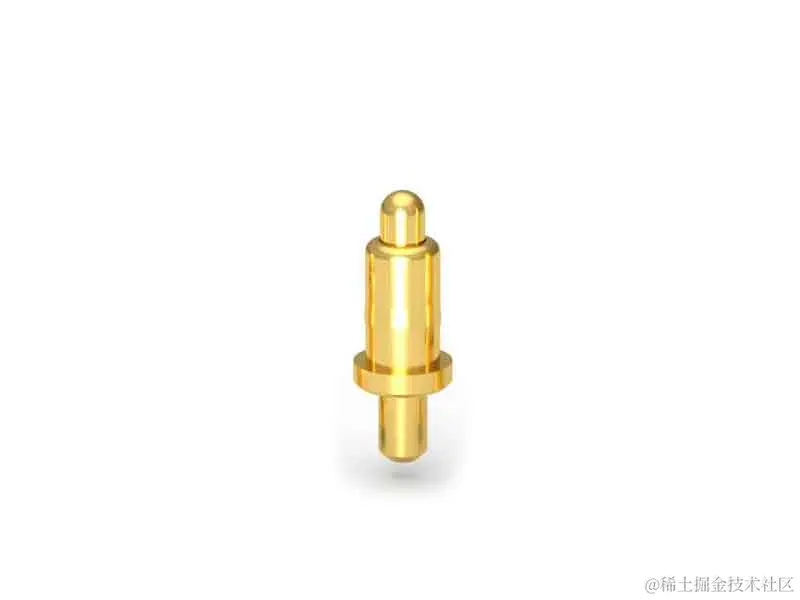

② 带尾针pogo pin：也叫插板式pogo pin或外挂程式pogo pin。这类型的和平底式pogo pin有相同之处，都是垂直安装到PCB板上，区别就是插板式pogo pin的针管尾部会有伸出一条尾针，有于插板焊接。当然带尾针的pogo pin也有尾针是折弯的，这样它的安装方式就会有所不同，可以与PCB板成一定角度，或用于其它结构安装。

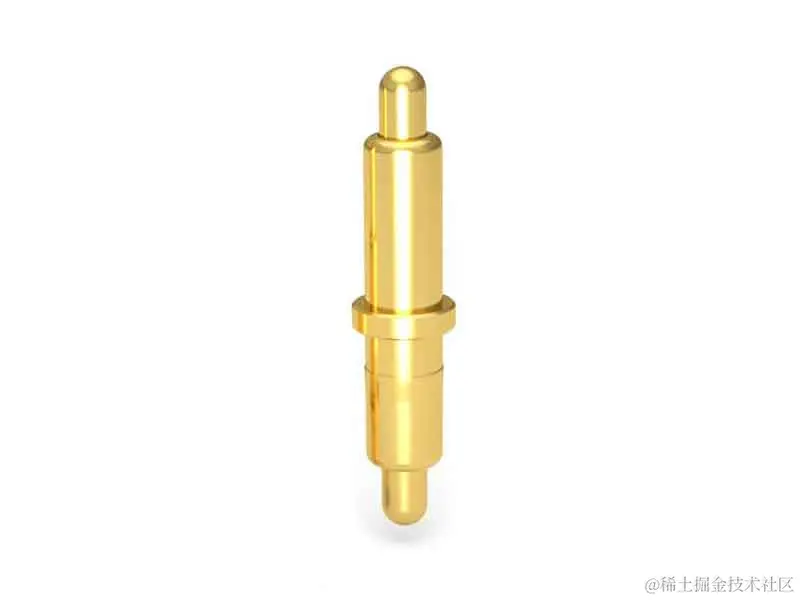

③ 双头式pogo pin：从名字就可以理解到，这种类型的pogo pin有两个针头，而且两端都是可伸缩的，这类型pogo pin可用于板对板连接，很方便的将两块PCB板连接起来。

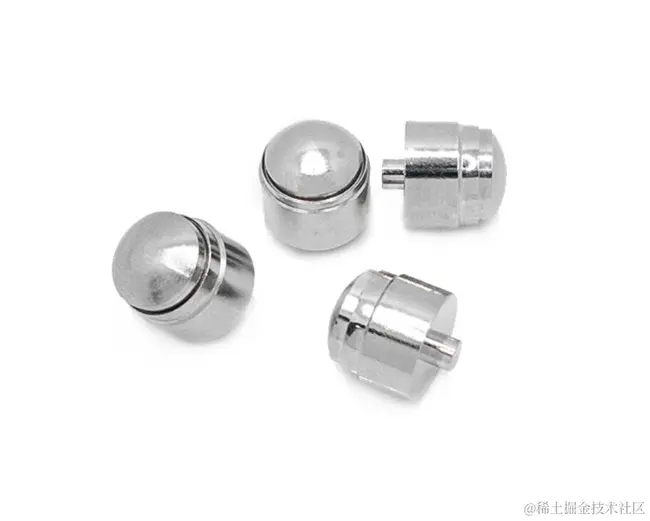

④ 浮动式pogo pin：也叫假双头pogo pin，这种类型的pogo pin和双头pogo pin有点像，区别在它有一端只是一个弧面，而不是弹簧针结构，这种类型的产品应用比较特殊。

⑤ 还有其它的异形的pogo pin，所以pogo pin本身就是根据实际应用而生的特殊定制品。
