名词解释

裸金属: Kubernetes集群及其容器直接部署在物理服务器上，而不是在由hypervisor层管理的传统虚拟机（VM）内部。裸金属Kubernetes可用于边缘计算部署，以避免在小型硬件上运行VM层所带来的开销，也可用于数据中心，以降低成本、提高应用工作负载性能，并避免VM许可证的成本
OpenELB: 一个Kubernetes负载均衡的库
eip: openelb ip
Eip对象: Kubernetes的自定义Kind对象为Eip

说明

Kubernetes裸金属使用OpenELB搭建LoadBalancer负载均衡器, 对本地的机器也拥有公有云般的负载均衡能力, 目前，OpenELB 仅支持 IPv4，并且很快将支持 IPv6.

安装

mkdir -p /home/kubernetes/openelb
cd /home/kubernetes/openelb

wget https://raw.githubusercontent.com/openelb/openelb/master/deploy/openelb.yaml

kubectl apply -f openelb.yaml

kubectl get po -n openelb-system

配置

eip配置

参数说明:

metadata元数据对象:
- name: 字符串, EIP这个Kind的对象名
- annotations:
  - eip.openelb.kubesphere.io/is-default-eip: "true": 布尔值,是否使用本文件作为ELB的默认值, 如果为true, 那么后续所有的LoadBalancer类型的Service都使用该文件的配置
spec对象:
- address：一个或多个IP地址. IP地址不能是集群中任何的机器IP!,不同Eip对象中的IP段不能重叠.否则，将发生资源创建错误. 必须是未被任何机器使用的IP地址, 而且必须与集群所在的IP网段相同, 例如, 192.168.2.xxx, 这单/多个IP将由OpenELB使用, 附着在Kubernetes集群的网卡中.值格式可以是：
  - IP address ，例如. 192.168.0.100
  - IP address/Subnet mask ，例如. 192.168.0.0/24
  - IP address 1-IP address 2 ，例如. 192.168.0.91-192.168.0.100
- protocol ：指定 Eip 对象用于哪种 OpenELB 模式.该值可以是 bgp 、 layer2 或 vip .如果未指定此字段， bgp 则使用默认值.
- interface ：字符串, 值为Kubernetes master的网卡名称.例如:ens160, OpenELB 侦听 ARP 或 NDP 请求的网卡.仅当设置为时 protocol ， layer2 此字段才有效. 如果Kubernetes集群节点的网卡名称不同，可以将该值设置为 can_reach:IP address （例如） can_reach:192.168.0.5 ，以便OpenELB自动获取可以到达该IP地址的网卡名称.在这种情况下，您必须确保 IP 地址不被 Kubernetes 集群节点使用，但集群节点可以访问.另外，请勿在此处使用弹性公网IP中配置的地址.
- disable ：是否禁用 Eip 对象.该值可以是：
  - false ：OpenELB 可以将 Eip 对象中的 IP 地址分配给新的 LoadBalancer 服务.
  - true ：OpenELB 停止将 Eip 对象中的 IP 地址分配给新的 LoadBalancer 服务.现有服务不受影响.

示例配置文件:

# Source: eip-loadBalancer.yaml
apiVersion: network.kubesphere.io/v1alpha2
kind: Eip
metadata:
  name: eip-pool
  eip.openelb.kubesphere.io/is-default-eip: "true"
spec:
  address: 192.168.0.180-192.168.2.190
  protocol: layer2
  disable: false
  interface: ens160

测试

在测试配置文件: openelb-svc-nginx-test.yaml: 在该文件的metadata添加annotations信息:

annotations:
    lb.kubesphere.io/v1alpha1: openelb
    protocol.openelb.kubesphere.io/v1alpha1: layer2
    eip.openelb.kubesphere.io/v1alpha2: eip-pool

# Source: openelb-svc-nginx-test.yaml
openelb-svc-nginx-test.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx
spec:
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx
        ports:
        - containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  name: nginx
  annotations:
    lb.kubesphere.io/v1alpha1: openelb
    protocol.openelb.kubesphere.io/v1alpha1: layer2
    eip.openelb.kubesphere.io/v1alpha2: eip-pool
spec:
  type: LoadBalancer
  ports:
  - port: 80
    protocol: TCP
    name: http
  selector:
    app: nginx

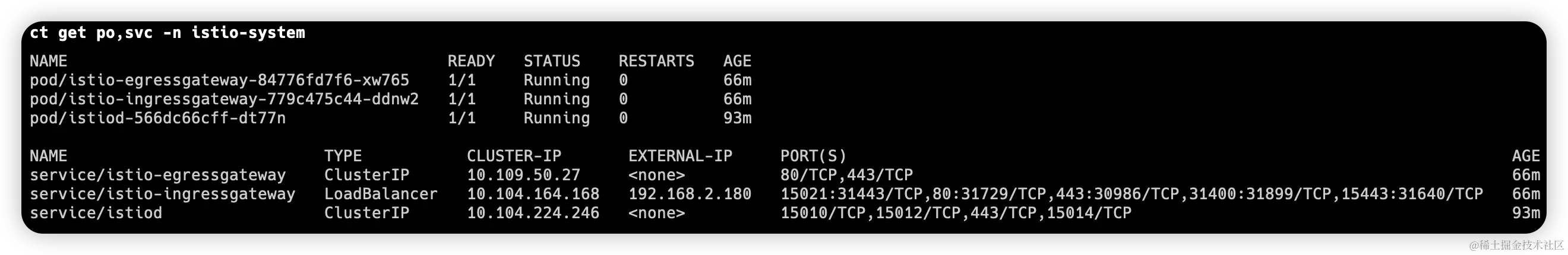

EXTERNAL-IP的Status显示为IP即可成功:

删除

必须停止所有使用LoadBalancer的服务, 才可以删除

kubectl delete -f https://raw.githubusercontent.com/openelb/openelb/master/deploy/openelb.yaml
