前言
用户在网页中浏览编辑DWG图纸之后，会在图纸上进行审图批注，批注的内容会保存到服务器或原图纸中，本章节我们讲一下保存批注信息的方法，如果你还不会创建一个在线浏览编辑CAD图纸的前端应用请参考，使用MxDraw云图开发包的文档和mxcad库。

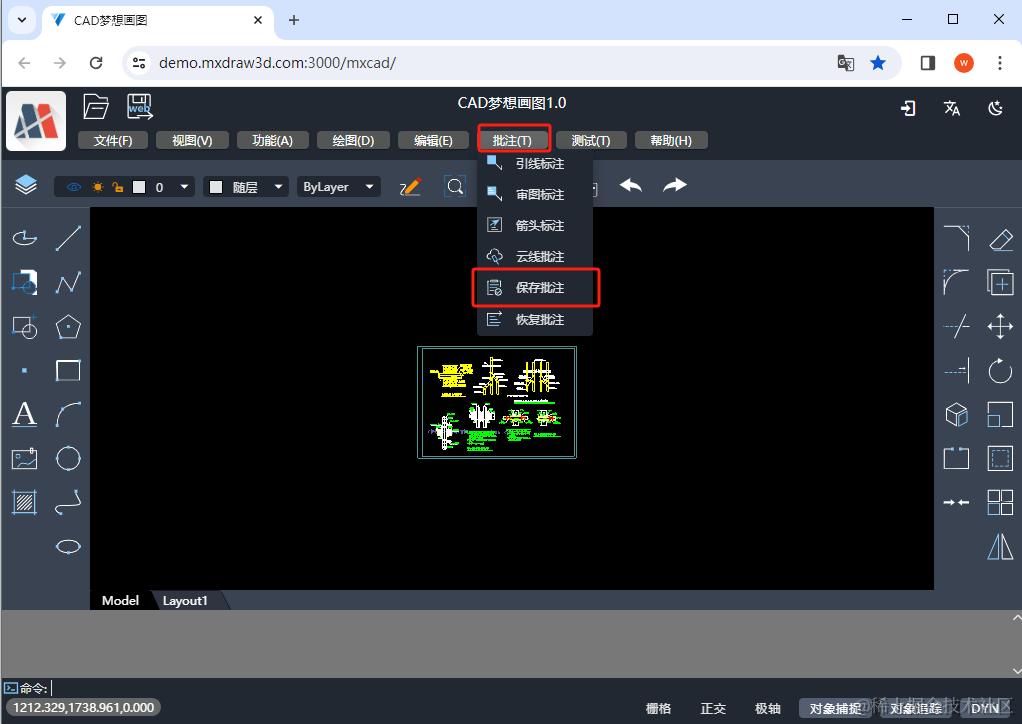

在线功能测试：demo.mxdraw3d.com:3000/mxcad/ 操作界面如下：
实现步骤
用mxdraw绘制的批注图形，要保存到图纸上, 需要使用MxDraw云图开发包中对应服务进行保存 下面将详细讲解保存图纸批注的每一步。
首先下载[MxDraw云图开发包], 然后解压，可得到一个解压后的目录MxDrawCloudServer, 进入该目录, 运行Mx3dServer.exe软件。
点击按钮开始服务，再点击按钮VueBrowse 会加载一个网页，这个网页加载了一个在线浏览的图纸。
该网页的源码在开发包的MxDrawCloudServer\SRC\sample\Browse\2d\Browse目录, 在该目录下找到 src\test\SaveDwg.ts文件, 代码如下:
let mxobj = MxFun.getCurrentDraw();
let saveData:any = mxobj.saveMxEntityToObject(true);
saveData.savefile = "../../SRC/TsWeb/public/demo/hhhhnew\.dwg";
saveData.filename = "../../SRC/TsWeb/public/demo/hhhh.dwg";
console.log(saveData);
//前端附带身份凭证的请求，服务器Access-Control-Allow-Origin 设为\*不会生效.
//所以需要 \$api.defaults.withCredentials = false
\$api.defaults.withCredentials = false
//\$api.post("<http://localhost:1337/savecomment>", {
\$api.post(MxFun.getHostUrl() + ":1337/savecomment", {
param: saveData
}).then((response: any) => {
if(response.data.ret == 0)
{
// 后台程序TsWebNodejs\routes\savedwg.js，它会调用MxFileConvert.exe使用MxDrawNode\src\mxconvert\SaveCommentToDwg.ts把批注数据，保存到demo目录下的hhhhnew\.dwg文件中.
const sSaveUrl = MxFun.getHostUrl() + ":3000/demo/hhhhnew\.dwg";
alert("保存成功，新文件下载地址:" + sSaveUrl);
}
else{
alert("保存失败,错误码:" + response.data.ret);
console.log(response.data);
}
})
.catch((error: any)=> {
alert("保存失败")
});
保存批注使用mxdraw提供的方法MxFun.getCurrentDraw().saveMxEntityToObject()
得到一个JSON对象, 包含了页面中绘制的所有批注数据。
保存的两种方式
第一种方式是将这个数据保存在服务器的数据库中，再次打开这张图纸的时候，再去请求得到对应的批注数据，通过MxFun.getCurrentDraw().loadMxEntityFromJson(jsonString)在前端页面中直接恢复对应的批注。
第二种方式是直接保存到图纸上, 从上面代码得知，我们得到了所有批注数据的对象，在这个对象上设置了savefile 表示保存了包含了批注的新图纸服务器上的地址。而filename就是现在网页上打开的图纸的原图纸再服务器上的地址。
然后发起了一个post请求, 下面我们看看再服务器中是如何处理的。
首先我们在开发包中找到MxDrawCloudServer\Bin\MxDrawServer\Windows\routes\
savecomment.js，这里就是这个post请求接口定义的位置:
param.cmd = "savecomment";
(0, convert\_1.callMxNodeJS)(param, (ret) => {
res.json(ret);
});
接下来我们找到callMxNodeJS这个函数, 在同目录下的convert.js文件中:
function callMxNodeJS(param, retcall) {
if (!param\["cmd"]) {
retcall({ code: 6, message: "param.cmd empty" });
return;
}
let converparamFile;
if (param\["file"]) {
if (mxconfig\_1.default.isAbsolutePath(param.file)) {
converparamFile = param.file + "\_param.json";
}
else {
converparamFile = mxconfig\_1.default.getUploadPath() + param.file + "\_param.json";
}
}
else {
converparamFile = mxconfig\_1.default.getUploadPath() + createUuid() + "\_param.json";
}
converparamFile = converparamFile.replace(/\\/g, '/');
param = JSON.stringify(param);
fs.writeFile(converparamFile, param, function (error) {
if (error) {
retcall({ code: 2, message: "write param file error" });
//fs.unlink(converparamFile);
return;
}
var pathConvertExt = '"' + mxconfig\_1.default.getMxNodeAppPath() + '"';
var pathMxconvertJs = mxconfig\_1.default.getMxBinPath() + "mxconvert.js";
//var cmdparam = '"' + pathMxconvertJs + '"' + ' "{\\"paramfile\\":\\"' + converparamFile + '\\"}"';
var cmdparam = '"' + pathMxconvertJs + '"' + ' fileparam filepath="' + converparamFile + '"';
var cmd = pathConvertExt + " " + cmdparam;
const exec = child\_process.exec;
exec(cmd, (err, stdout, stderr) => {
if (err) {
retcall({ code: 3, message: "exec cmd failed" });
}
else {
try {
let index = stdout.lastIndexOf("{");
if (index != -1) {
stdout = stdout.substr(index);
}
let retCmd = JSON.parse(stdout);
retCmd.code = 0;
if (retCmd\["resultfile"]) {
let strparam = fs.readFileSync(retCmd\["resultfile"]);
if (strparam) {
let paramobj = JSON.parse(strparam);
retCmd.resultfile = paramobj;
}
}
if (retCmd\["ret"] && retCmd\["ret"] != 0)
retCmd.code = 7;
retcall(retCmd);
}
catch (err) {
console.log(err);
retcall({ code: 5, message: "exec cmd return error" });
}
}
});
});
}
可以看见，这里在组装参数, 然后运行mxconvert.js这个文件， 要找到这个文件的位置，我们要看mxconfig_1.default.getMxBinPath()这个函数的返回值。
这个方法在MxDrawCloudServer\Bin\MxDrawServer\Windows\mxconfig.js中，最终我们可用在返回值是在同目录下的ini.js中配置的:
function MxINI() {
this.uploadPath = "./public/file/";
this.mxbinPath = "../../Release/";
// ...
};
var mxIni = new MxINI();
module.exports = mxIni;
如上所知, callMxNodeJS函数运行的就是这个文件MxDrawCloudServer\Bin\Release\
mxconvert.js
// 加载梦想控件服务程序
var mxweb = require('./MxNode.node');
var Mx2D = require('./Mx2DNode.node');
// 加载消息处理程序
var mxFun = require('./mxfun');
try{
const mxDraw\_1 = require("./mxdraw/MxDraw");
mxDraw\_1.init(mxFun, Mx2D);
var MxConvert\_1 = require('./mxconvert/MxConvert');
const args = process.argv.slice(2);
if(args.length == 0){
console.log(mxweb.getVersionInformation());
}
else
{
MxConvert\_1.Call(args);
}
}
catch(err)
{
console.log(err);
}
mxweb.stopAll();
同理，在同目录下找到mxconvert/MxConvert.js
function saveComment(param) {
let save = new SaveCommentToDWG\_1.SaveCommentToDWG();
return save.Do(param);
}
function Call(aryParam) {
// ...
aryCmd\["savecomment"] = saveComment;
// ...
aryCmd[sCmd](cmdParam)
// ...
}
如上，最终我们要在aryParam参数中找到cmd字符串调用对应命令，这里的字符串就是savecomment 然后调用new SaveCommentToDWG_1.SaveCommentToDWG().DO()\。
我们可用在同目录下找到SaveCommentToDWG.js
class SaveCommentToDWG {
Do(param) {
if (!param.filename) {
return { ret: 1 };
}
if (!param.savefile) {
return { ret: 4 };
}
let curPath = Mx2DDraw\.getCurrentPath();
if (param.userConvertPath) {
curPath = Mx2DDraw\.getConvertPath();
}
let dwgFilePath = curPath + "/" + param.filename;
// 打开dwg文件。
if (!mxConvert.openFile(dwgFilePath)) {
return { ret: 2 };
}
Mx2DDraw\.makeBackgroundToCurrent();
this.matDocToCad = new MxMath\_1.MathMatrix4d;
if (param\["matDoc2Cad"]) {
this.matDocToCad.fromArray(param.matDoc2Cad.elements);
}
let saveFilePath = curPath + "/" + param.savefile;
let entitys = param\["entitys"];
let i = 0;
for (i = 0; i < entitys.length; i++) {
// 绘制对象.
let ent = entitys\[i];
if (ent.TypeName == "MxDbLine") {
let pt1 = new Mx.McGePoint3dClass();
this.DocPt2DCoordToCAD(ent.pt1);
pt1.x = ent.pt1.x;
pt1.y = ent.pt1.y;
let pt2 = new Mx.McGePoint3dClass();
this.DocPt2DCoordToCAD(ent.pt2);
pt2.x = ent.pt2.x;
pt2.y = ent.pt2.y;
//Mx2DDraw\.setColor(\[255, 200, 0]);
Mx2DDraw\.drawLine(pt1, pt2);
}
else if (ent.TypeName == "MxDbLeadComment") {
this.DrawMxDbLeadComment(ent, this);
}
else if (ent.TypeName == "MxDbAnyLine") {
MxDbAnyLine\_1.DrawMxDbAnyline(ent, this);
}
else if (ent.TypeName == "MxDbSplineCurve") {
MxDbSplineCurve\_1.DrawMxDbSplineCurve(ent, this);
}
else if (ent.TypeName == "MxDbCloudLine") {
MxDbCloudLine\_1.DrawMxDbCloudLine(ent, this);
}
else if (ent.TypeName == "MxDbRectBoxLeadComment") {
MxDbRectBoxLeadComment\_1.DrawMxDbRectBoxLeadComment(ent, this);
}
else if (ent.TypeName == "MxDbRect") {
MxDbRect\_1.DrawMxDbRect(ent, this);
}
else if (ent.TypeName == "MxDbCircle") {
MxDbCircle\_1.DrawMxDbCircle(ent, this);
}
else if (ent.TypeName == "MxDbEllipse") {
MxDbEllipse\_1.DrawMxDbEllipse(ent, this);
}
else if (ent.TypeName == "MxDbText") {
MxDbText\_1.DrawMxDbText(ent, this);
}
else if (ent.TypeName == "MxDbRegularPolygon") {
MxDbRegularPolygon\_1.DrawMxDbRegularPolygon(ent, this);
}
}
// 保存图纸
if (!mxConvert.writeFile(saveFilePath)) {
return { ret: 3 };
}
return { ret: 0 };
}
}
如上代码中，将各种不同的批注都绘制到图纸中, 将图纸保存在参数提供的savefile 中。
最终发现将这些图形绘制在图纸上是通过MxDrawCloudServer\Bin\Release\MxNode.node 和MxDrawCloudServer\Bin\Release\Mx2DNode.node提供的方法调用的, 你可以根据源码中使用方式，完善绘制更多自定义的图形到图纸中。
mxdraw实现自定义批注: [点击查看对应文档] 这些批注中的getTypeName方式就是服务端得到的参数TypeName, 其他参数数据就是dwgOut返回的对应的这个图形需要的一些数据, 最终组成这样一个个的批注数据上传到服务器中。服务器根据这些批注数据, 绘制出对应图形到图纸中。
根据上文所述，我们知道了保存批注到图纸中的整个实现，可用参考代码或者直接使用这个接口。
注意以上代码为代码片段，请自行下载[MxDraw云图开发包]按照上文步骤了解保存批注的整个实现流程和实现细节。
