前言

如果对IO流程还不太熟悉的话可以试试看这篇文章IO读写流程或其他文章，在这之后，对零拷贝会有一个更全面的理解。

栗子

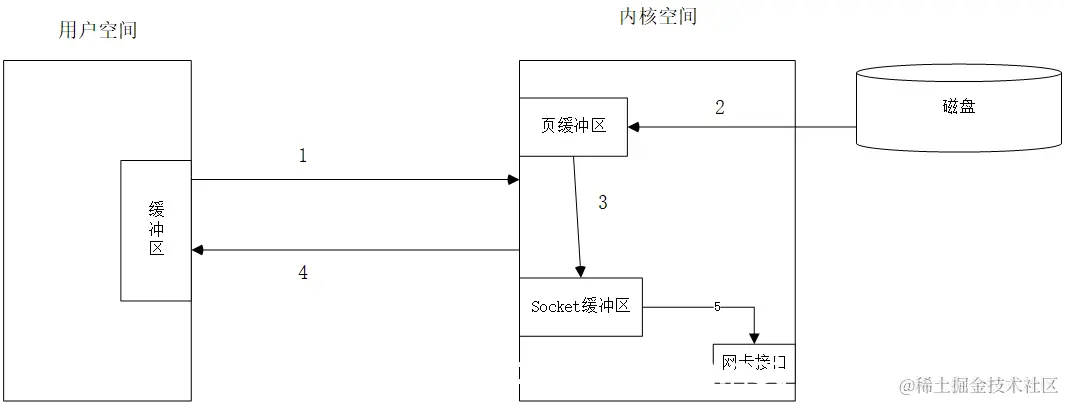

举个栗子，从磁盘读取一个文件的内容，然后经由程序处理，最后发送给客户端，这个过程可以抽象为如下流程：

1. 内核模式下，从磁盘读取文件内容到read缓冲区
2. CPU从内核模式切换会用户模式
3. 在用户空间下，处理完内容后，将内容写到socket缓冲区，此时促发CPU再次从用户模式切回到内核模式
4. 内容写到socket缓冲区完成后，促发CPU再次从内核模式切回到用户模式，通过DMA引擎（或其他方式）将内核缓冲区中的数据传拷贝到网卡接口。

通过上述流程，我们不难发现，有个过程是比较累赘的。如果有一种方式，可以让内核和用户空间共享某一块“区域”，那数据的拷贝不就可以减少一次拷贝吗，即2过程。

答案是有的，那就是我们的零拷贝技术，它可以帮我们减少数据拷贝的步骤或CPU在内核模式和用户模式间反复横跳的次数。

MMAP

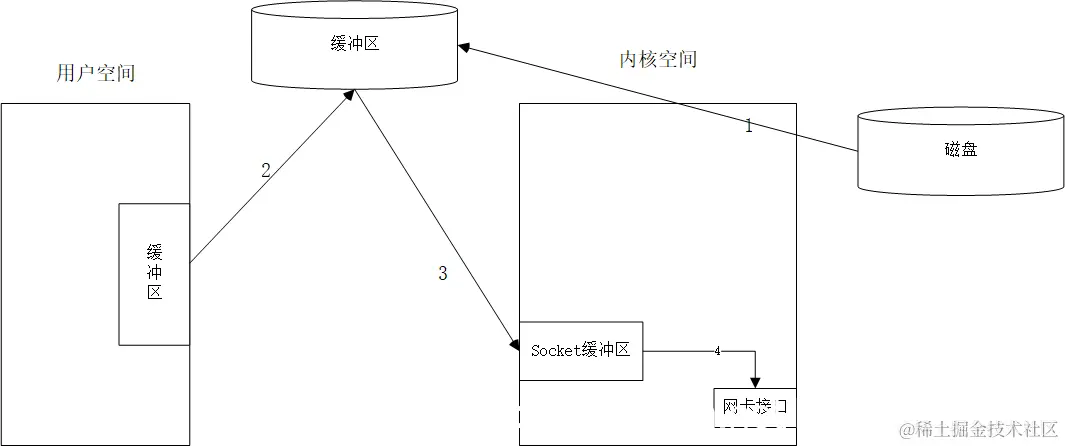

零拷贝技术之一，MMAP，一种内存映射文件的方法，通过调用MMAP方式的IO流程如图所示：

1. 发出mmap系统调用，用户空间到内核空间的上下文切换。内核模式下，通过DMA引擎将磁盘文件中的内容拷贝到内核空间缓冲区中。
2. mmap系统调用返回，导致内核空间到用户空间的上下文切换。接着用户空间和内核空间共享这个缓冲区，而不需要将数据从内核空间拷贝到用户空间。
3. 发出write系统调用，用户空间到内核空间的第三次上下文切换。将数据从内核空间缓冲区拷贝到socket缓冲区。
4. write系统调用返回，内核空间到用户空间的第四次上下文切换。通过DMA引擎（或其他方式）将内核缓冲区中的数据传拷贝到网卡接口。

感谢MMAP，帮我们省去了一次数据拷贝~！

sendfile

如果我们不需要操作数据，只想直接把文件发送出去呢，上述流程是否还可以优化呢？此时，我们可以发现2、3过程并不太需要。如果能够我发起一个调用，剩下的直接在内核模式下完成就好了。这就是零拷贝技术的第二种方式：sendfile。

1. 发出sendfile系统调用，用户空间到内核空间的第一次上下文切换。
2. 内核模式下，通过DMA引擎将磁盘文件中的内容拷贝到内核空间缓冲区中。
3. 不再将数据拷贝到socket缓冲区而是将相应的描述符信息拷贝到相应的socket缓冲区当中。（如数据在缓冲区的的内存地址、偏移量等）
4. sendfile系统调用返回， 内核空间到用户空间的第二次上下文切换。
5. 通过DMA引擎根据socket缓冲区中描述符提供的位置和偏移量信息，将内核空间缓冲区中的数据拷贝到网卡接口上。

注意第3步骤

• Linux2.4内核中做了改进，将Kernel buffer中对应的数据描述信息（内存地址，偏移量）记录到相应的socket缓冲区当中，这样连内核空间中的一次cpu copy也省掉了，在这之前还是需要将内容拷贝到socket缓冲区的。

感谢sendfile~

应用

• RocketMQ采用零拷贝MMAP的方式来回应Consumer的请求。
• kafka将大量的网络数据持久化到磁盘和磁盘文件时通过网络发送的过程，使用了sendfile零拷贝方式。
• Java NIO（MappedByteBuffer、DirectByteBuffer）、Netty。
