框架介绍
| 框架 | 版本 | 备注 |
|---|---|---|
| SpringBoot | 2.3.7.RELEASE | web框架 |
| Mybatis-Plus | 3.5.2 | ORM框架 |
| sa-token | 1.35.0.RC | 权限认证 |
| Hutool | 5.8.4 | 工具包 |
| knife4j | 2.0.7 | 接口文档 |
| spring-file-storage | 0.7.0 | 文件上传 |
| tlog | 1.5.1 | 日志记录 |
| easypoi | 4.2.0 | excel导入导出 |
| minio | 8.4.3 | 文件存储 |
| xx-job | 2.4.0 | 分布式任务调度 |
功能清单
- 系统设置
- 用户管理
- 扮演用户
- 重置密码
- 授权角色
- 在线用户
- 踢下线
- 强制注销
- 角色管理
- 授权菜单
- 成员管理
- 菜单管理
- 前端路由
- 同步路由清单
- 部门管理
- 岗位管理
- 数据字典
- 参数配置
- 系统日志
- 系统通知
- 用户管理
- 工作流程
- 流程设计
- 流程设计
- 表单设计
- 部署流程
- 导出流程
- 导入流程
- 流程定义
- 发起申请
- 我发起的
- 我的待办
- 同意
- 拒绝
- 退回上一步
- 退回发起人
- 跳转
- 转办
- 委托
- 抄送
- 转发
- 加签
- 减签
- 我的已办
- 我的抄送
- 流程设计
流程设计
新增
点击列表左上角“新增”按钮，可新增流程设计，这里只需要填写基本信息。
字段说明
- 显示名称，流程显示的名称，相当于中文标题
- 唯一编码，流程编码的唯一编码，通过该编码一流程定义的name相匹配
- 流程分类，假期管理、人事管理、智能财务、法务管理、行政管理、业务管理、其他等，可通过数据字典的流程分类进行配置。
- 图标，系统图标，可通过下拉选择获取
- 备注
查看

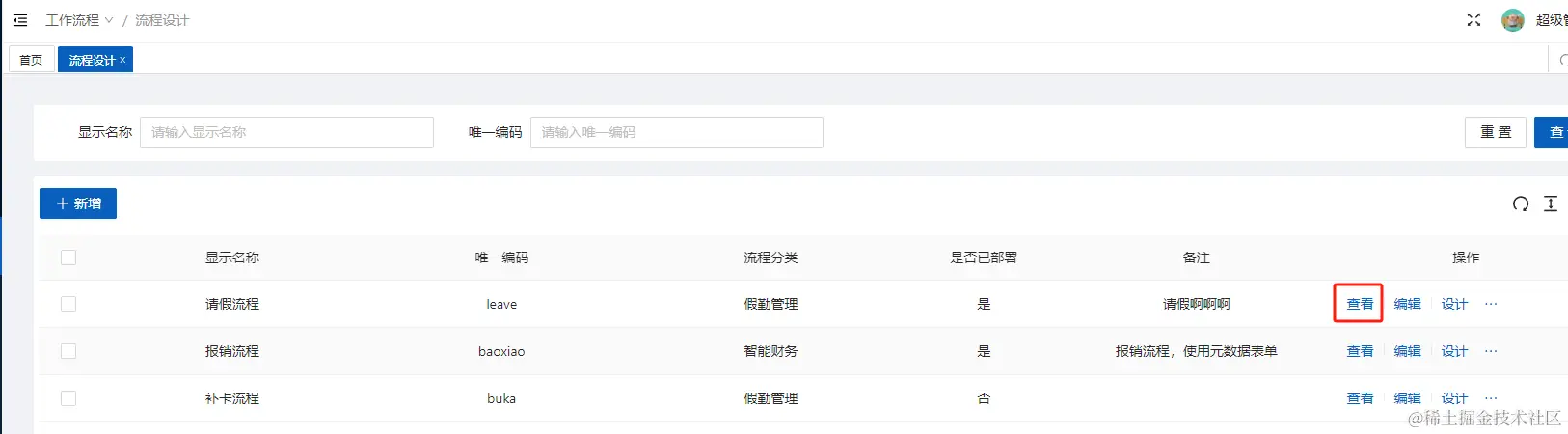

点击行操作右边的“查看”按钮
一共用两个tab，可以查看流程图和流程数据

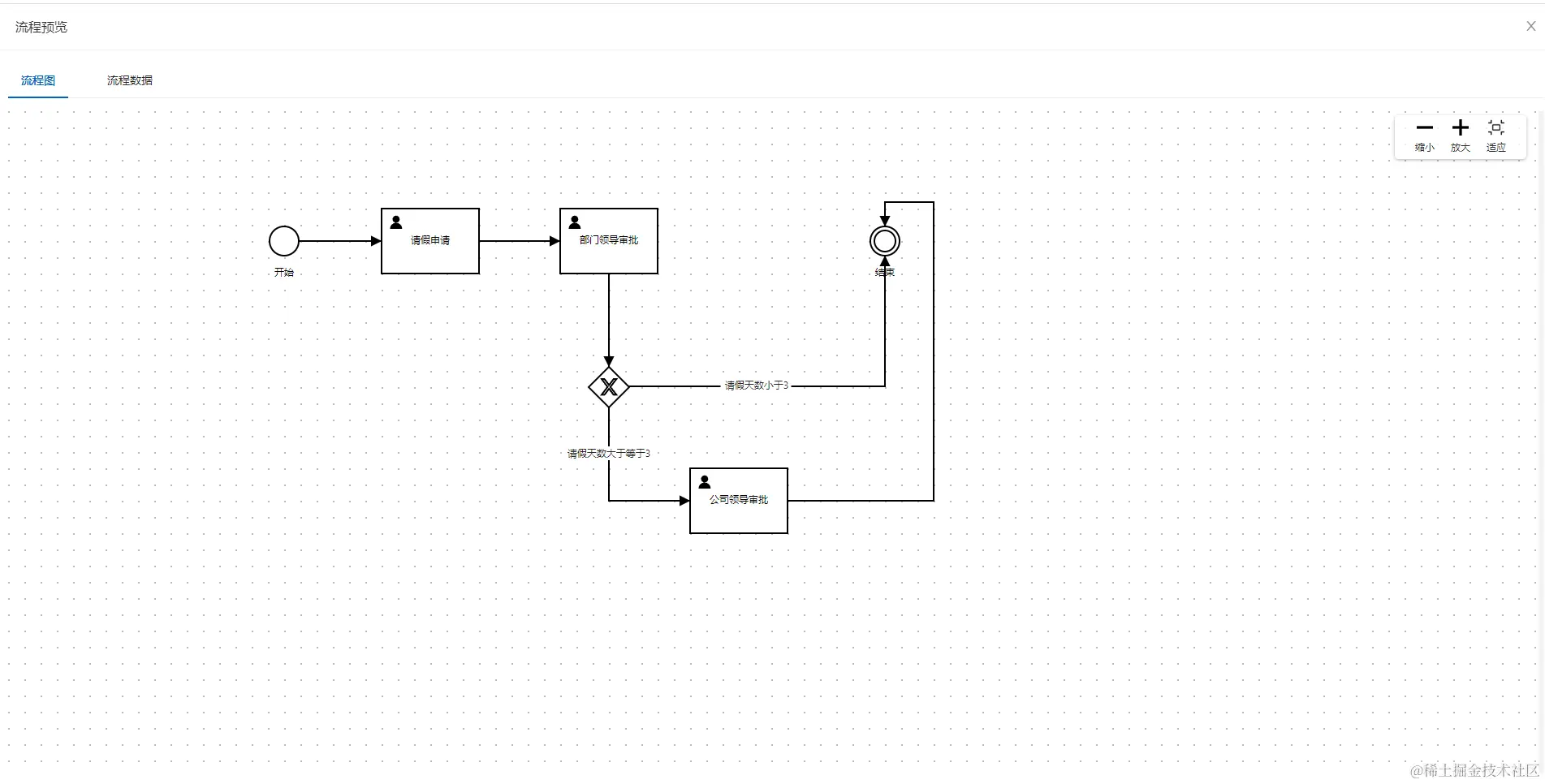

- 流程图

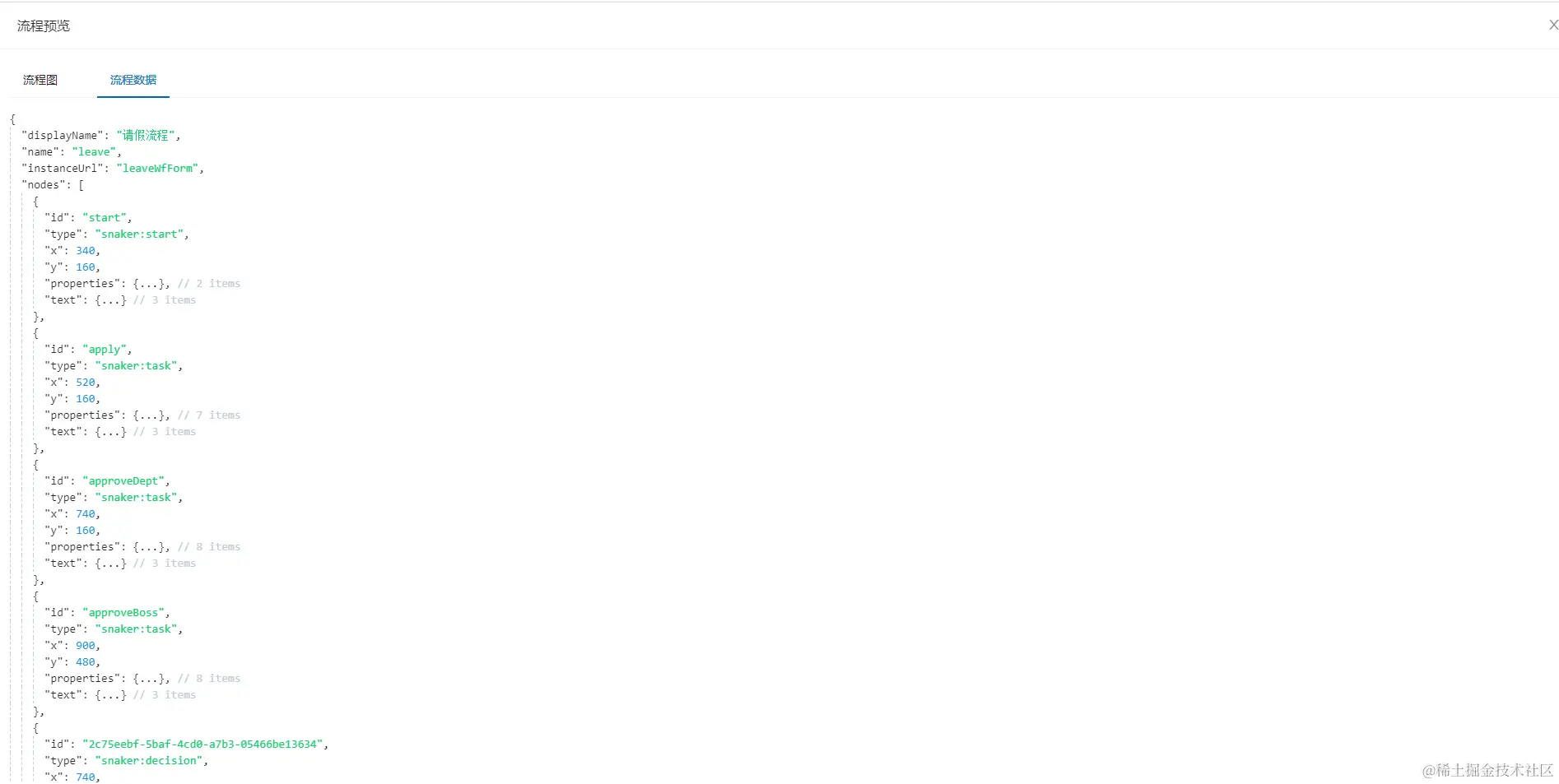

- 流程数据
编辑
点击行操作右边的“编辑”按钮，可对流程设计的基本信息进行编辑
设计

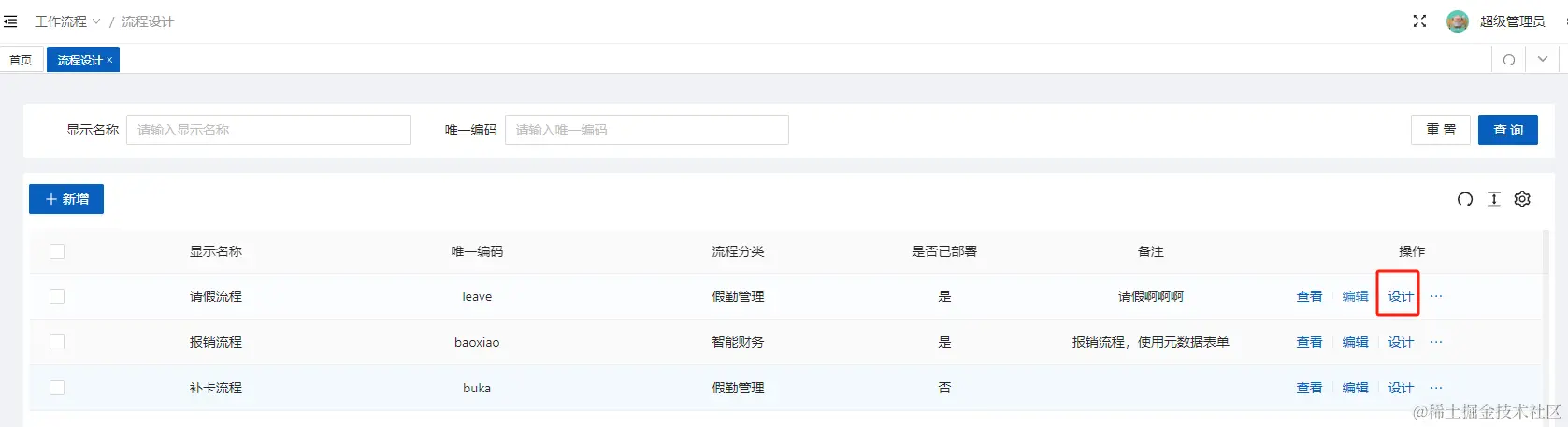

点击行操作右边的“设计”按钮，可打开流程设计器进行流程的设计

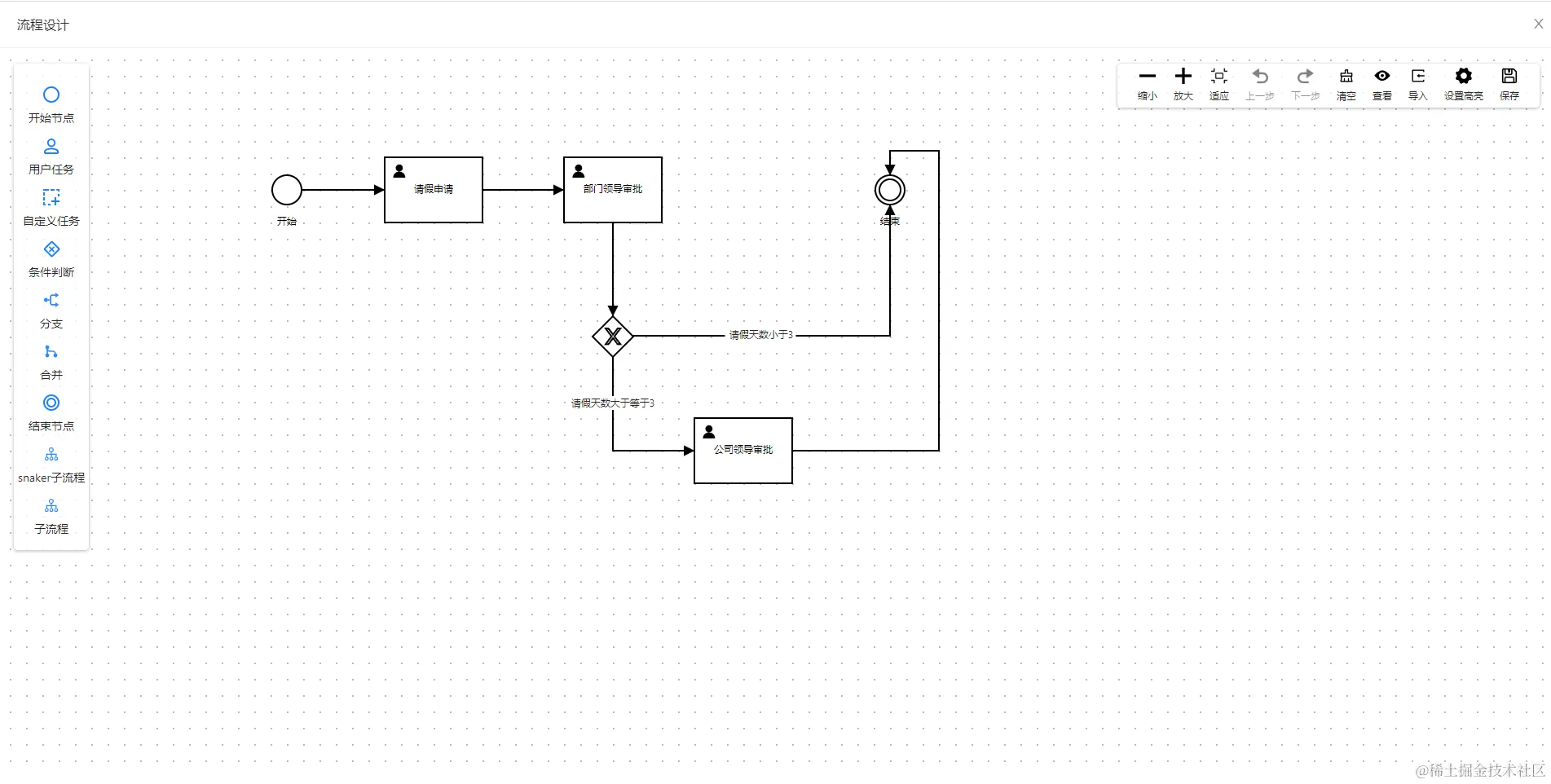

流程设计器
流程设计器主要由三部分组成：拖拽面板、画布、属性面板、控制面板。

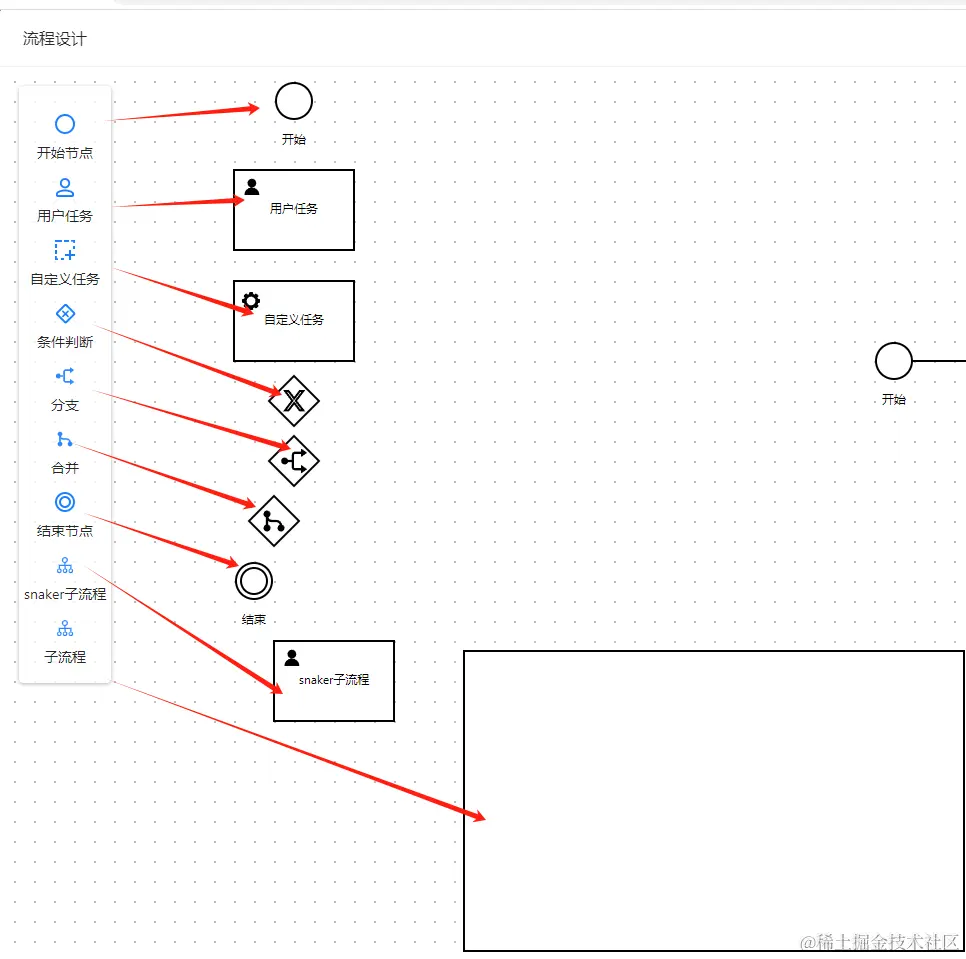

拖拽面板
拖拽面板对应的就是左侧菜单，菜单的每一项对应的是流程节点模型，通过点击拖拽到画布的方式使用。
菜单项说明：
- 开始节点，对应流程的开始节点模型StartModel
- 用户任务，对应流程的任务节点模型TaskModel
- 自定义任务，对应流程的自定义节点模型CustomModel
- 条件判断，对应流程的决策节点模型DecisionModel
- 分支，对应流程的分支节点模型ForkModel
- 合并，对应流程的合并节点模型JoinModel
- 结束节点，对应流程的结束节点模型EndModel
- snaker子流程，对应流程的子流程模型SubProcessModel，该子流程是独立定义的方式
- 子流程，对应流程的子流程模型SubProcessModel，该子流程定义是包含在父流程的定义中
画布
画布就是所见即所得，有放大缩小、拖拽、移动、连线、编辑节点、编辑边、右键菜单等操作。
- 放大缩小，可通过ctrl+鼠标滚轮进行放大缩小
- 拖拽，可点击画布节点拖拽
- 移动，可通过鼠标滚轮或点击画布移动鼠标移动画布
- 连线，两节点可通过拖拽方式连线
- 编辑节点，可打开节点属性面板进行节点的属性编辑
- 编辑边，可打开边属性面板进行边的属性编辑
- 右键菜单，画布中右键，打开流程属性面板编辑流程属性，节点或边中右键，主要是删除节点和边。
属性面板
当鼠标点击节点、点击边或画布中右键时，会打开对应的属性面板进行属性编辑，因为不同节点，面板属性不一样，这里做个简单说明。

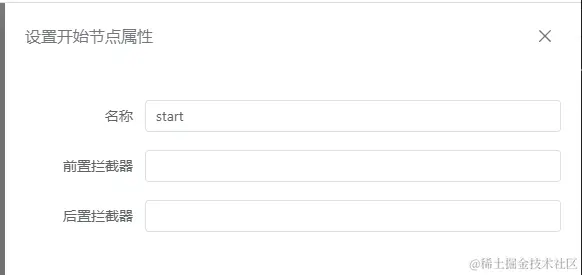

开始节点
任务节点
自定义任务节点

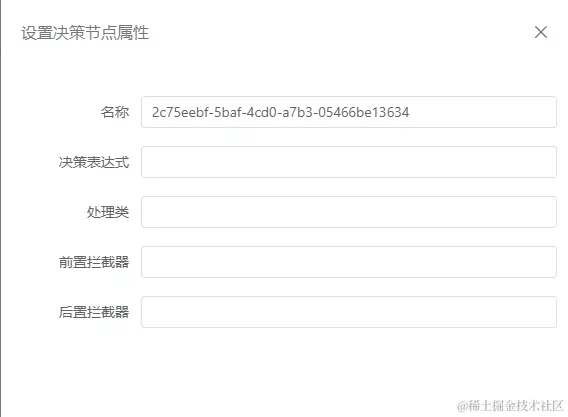

决策节点
分支节点

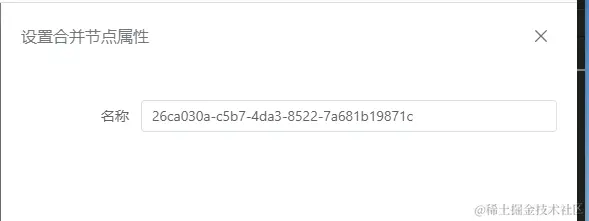

合并节点

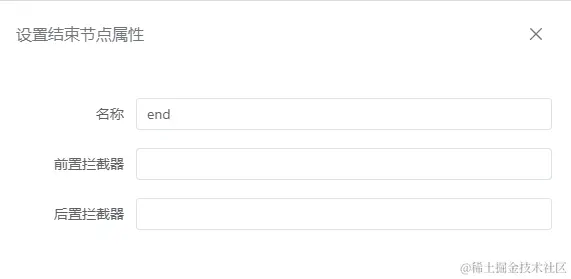

结束节点
子流程节点

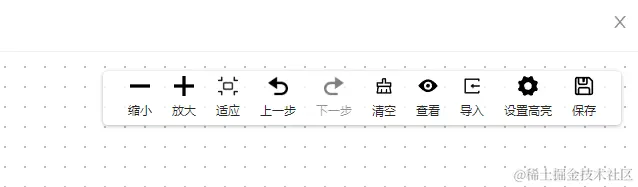

控制面板
控制面板对应的是右上角菜单
菜单项说明：
- 缩小，可对画布进行缩小操作
- 放大，可对画布进行放大操作
- 适应，可对画布进行自适应操作
- 上一步，可返回画布上一步
- 下一步，返回画布后再回退
- 清空，清空画布内容
- 查看，查看流程数据，一共两个tab，分别查看json和xml数据，其中json为logicflow的数据结构，xml为snakerflow工作流引擎的流程定义文件的数据结构。
- 导入，可导入json/xml流程数据，生成流程
- 设置高亮，可导入高亮数据，设置流程图高亮
- 保存，点击保存后，数据会同步到后端

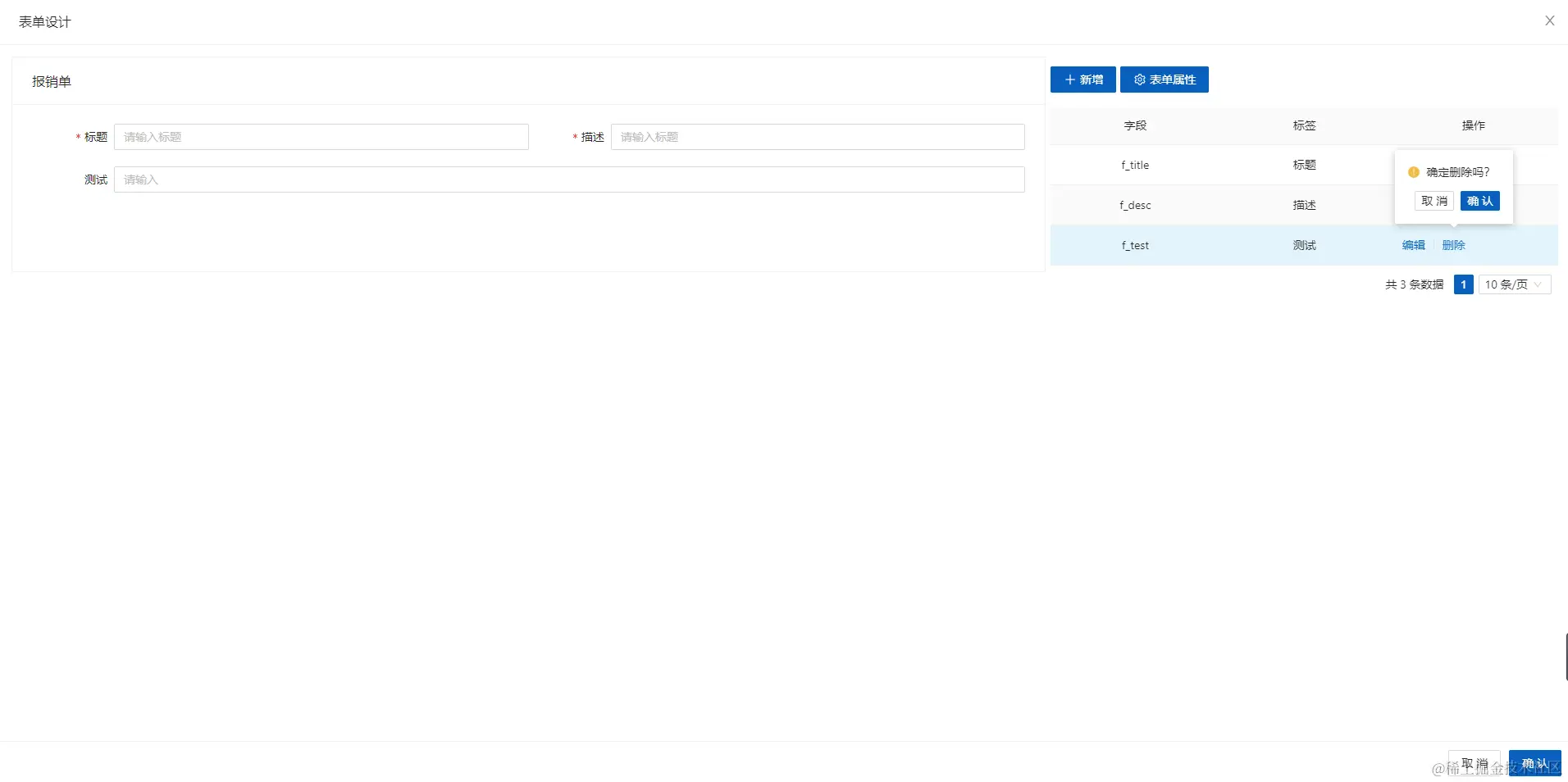

表单设计

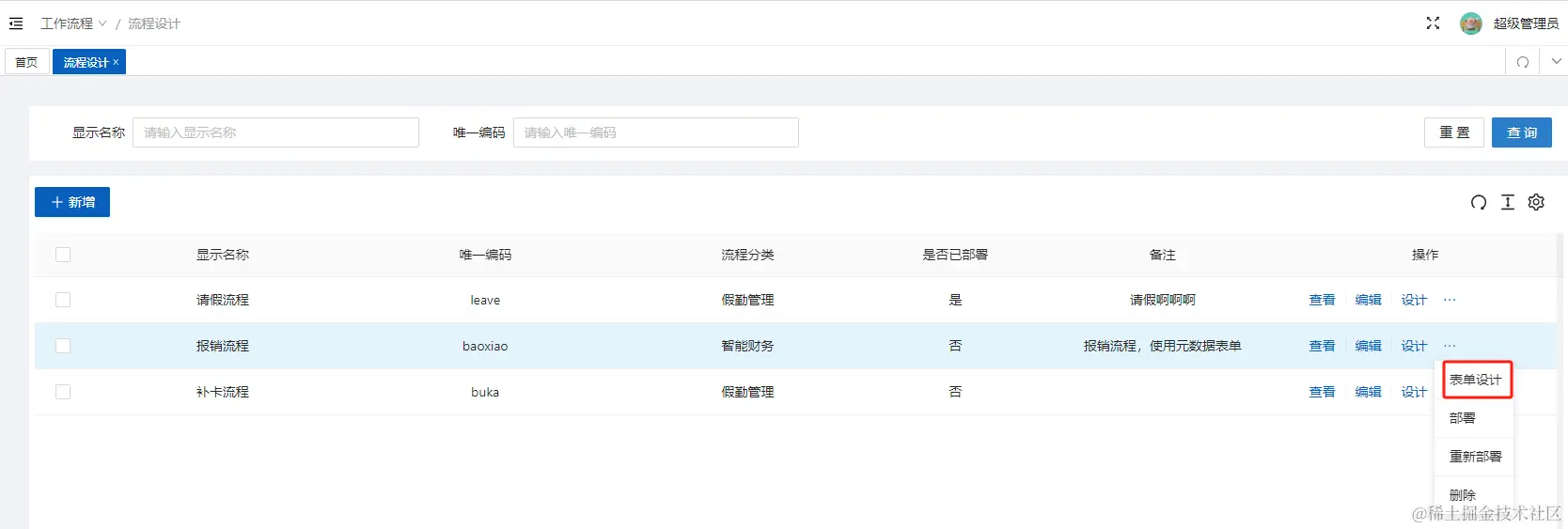

点击行操作右边的“…”更多“表单设计”按钮，可进行表单设计。
需要注意的是，只有元数据表单才能进行在线设计，如果是自定义开发的表单，则只是显示预览。
自定义开发表单
由开发人员使用传统开发方式开发的表单，会对应某个.vue文件。

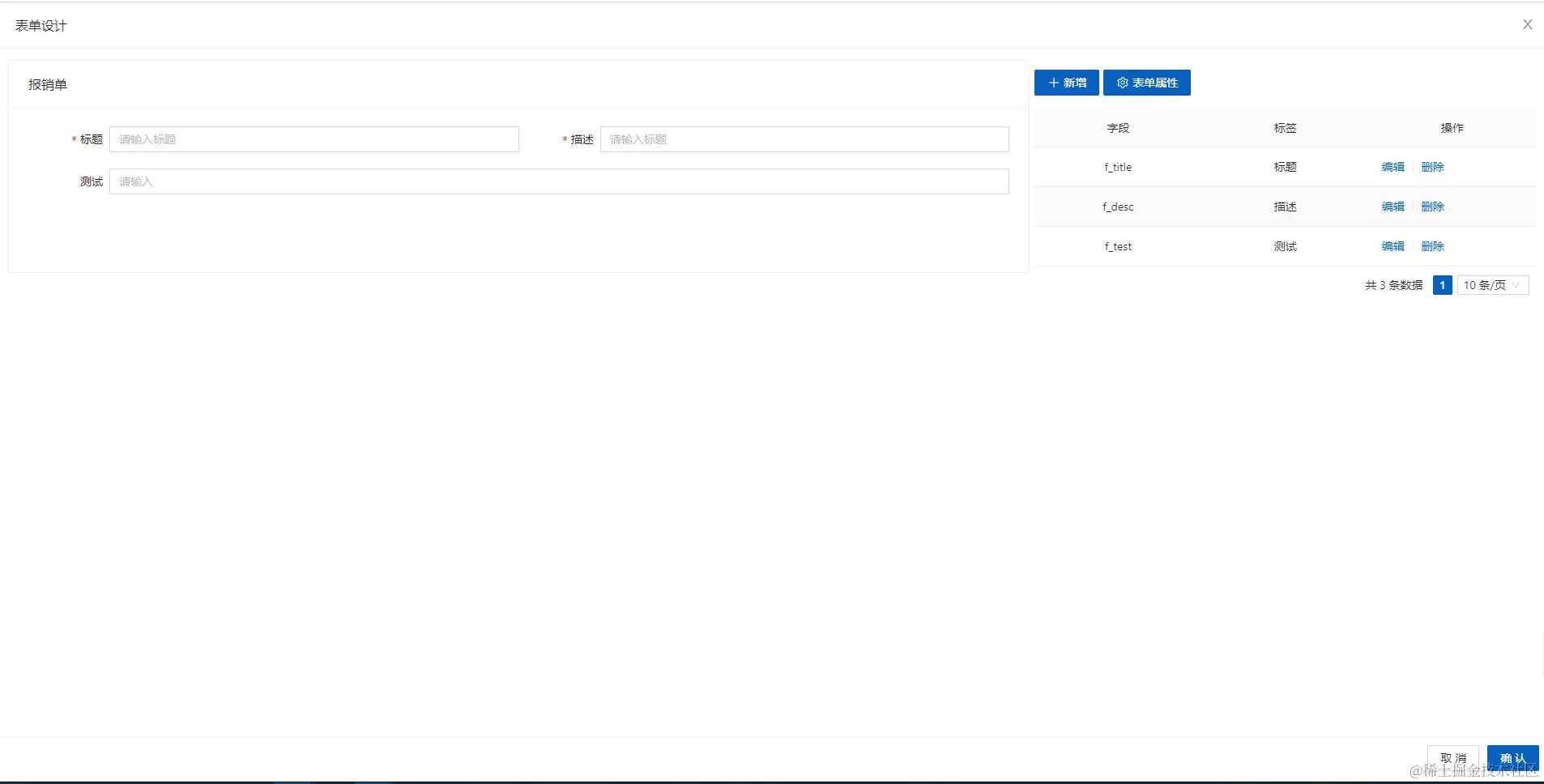

元数据表单
通过配置元数据，生成json，然后解析json去渲染表单。
表单属性
用于配置表单的属性，如标题、布局方式等
新增
新增表单项

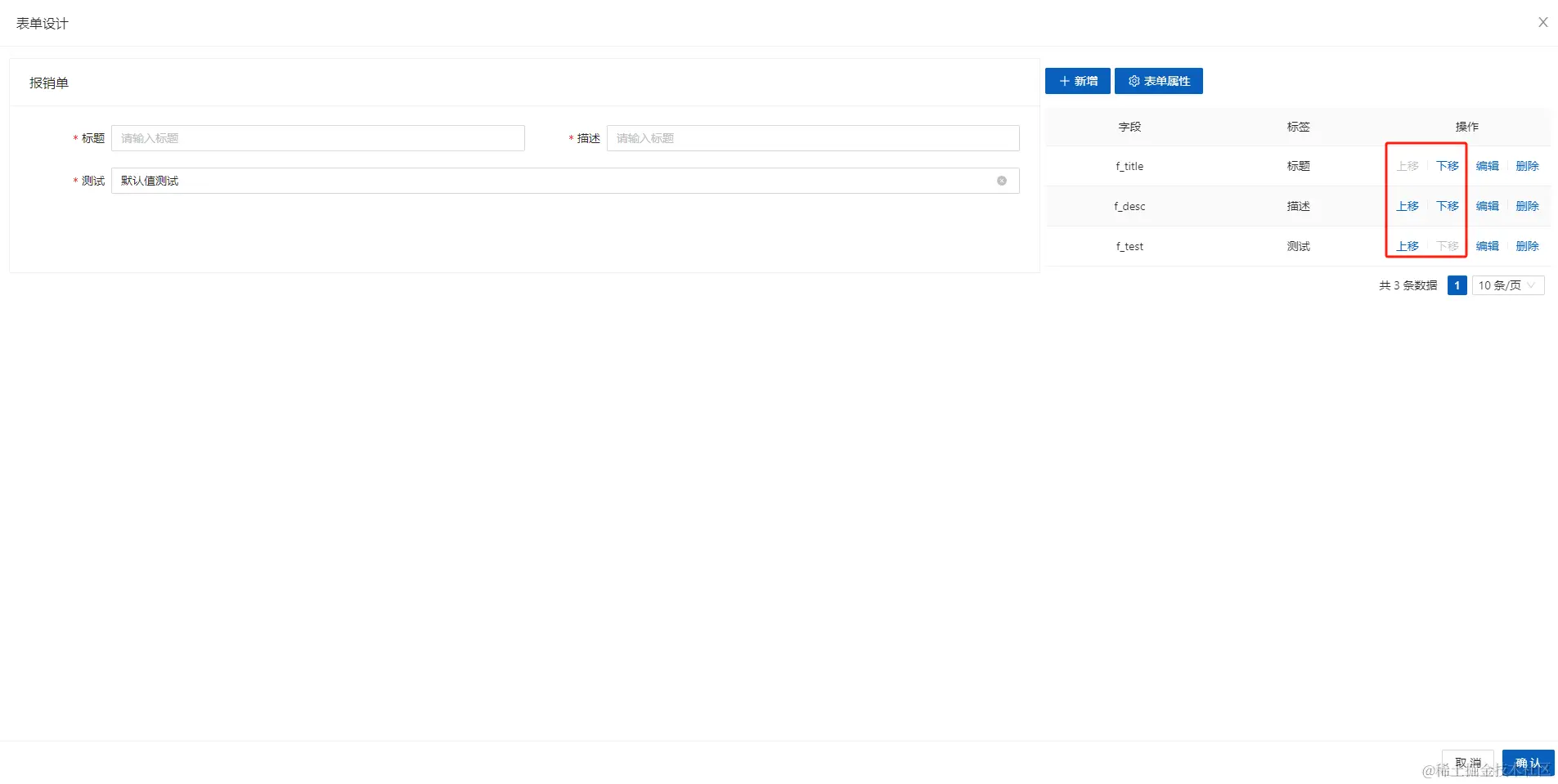

排序
可通过“上移”“下移”对字段进行排序
编辑
编辑表单项
删除
删除表单项
保存
右下解“确定”按钮，点击后会提交到后端进行保存
部署

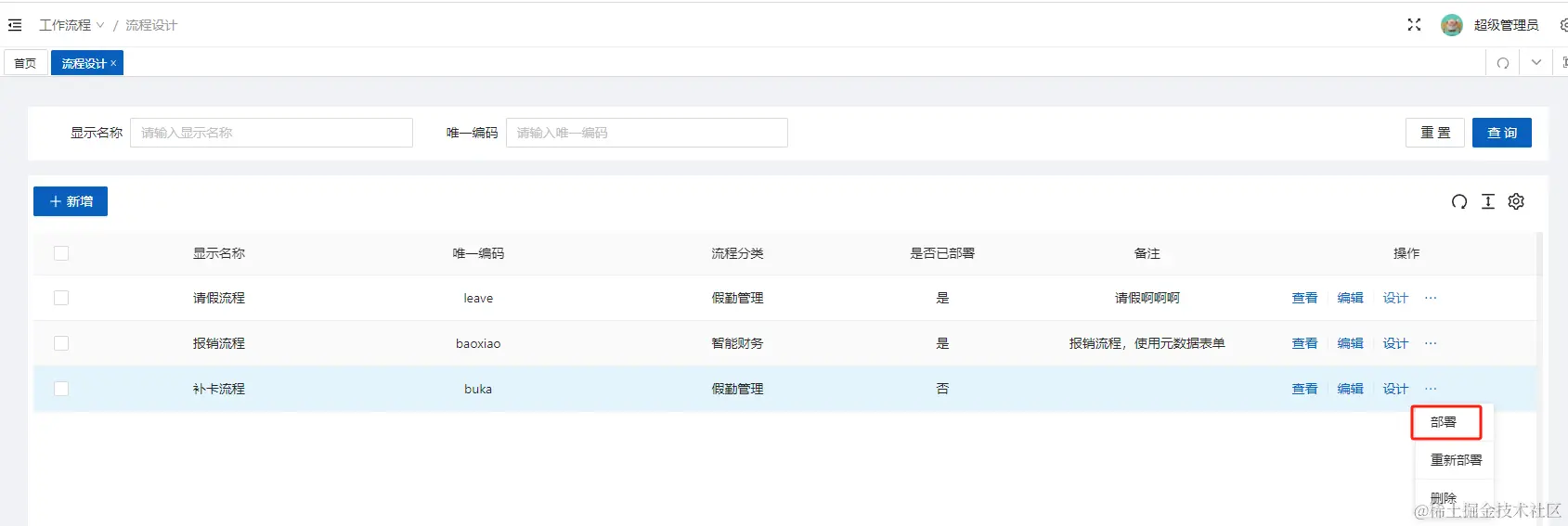

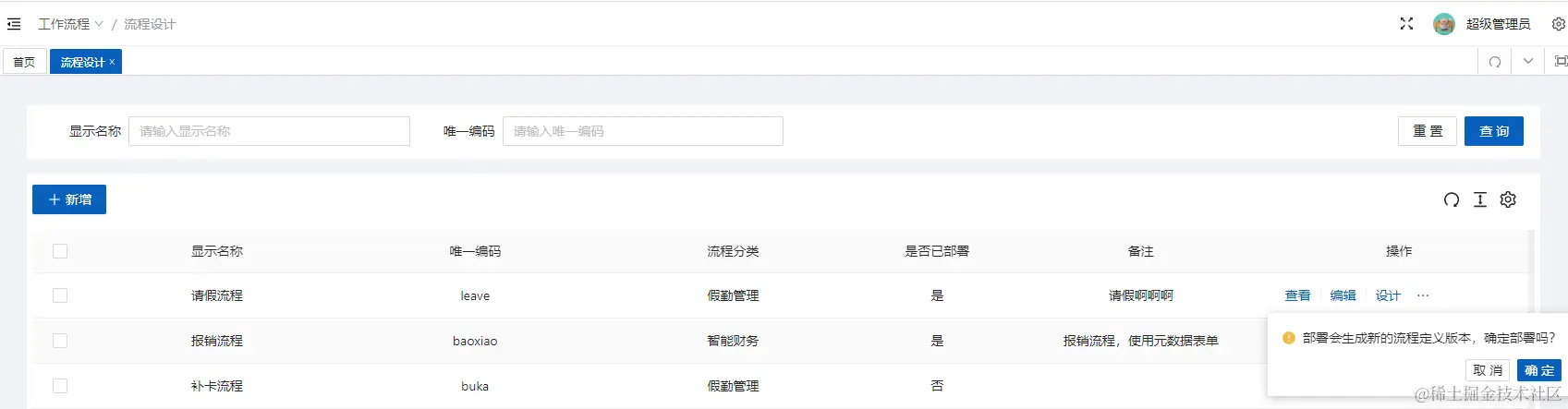

点击行操作右边的“…”更多“部署”按钮，可部署流程，该操作会生成新的流程定义版本。
重新部署
点击行操作右边的“…”更多“重新部署”按钮，可部署流程，该操作会覆盖最新的流程定义版本。
删除

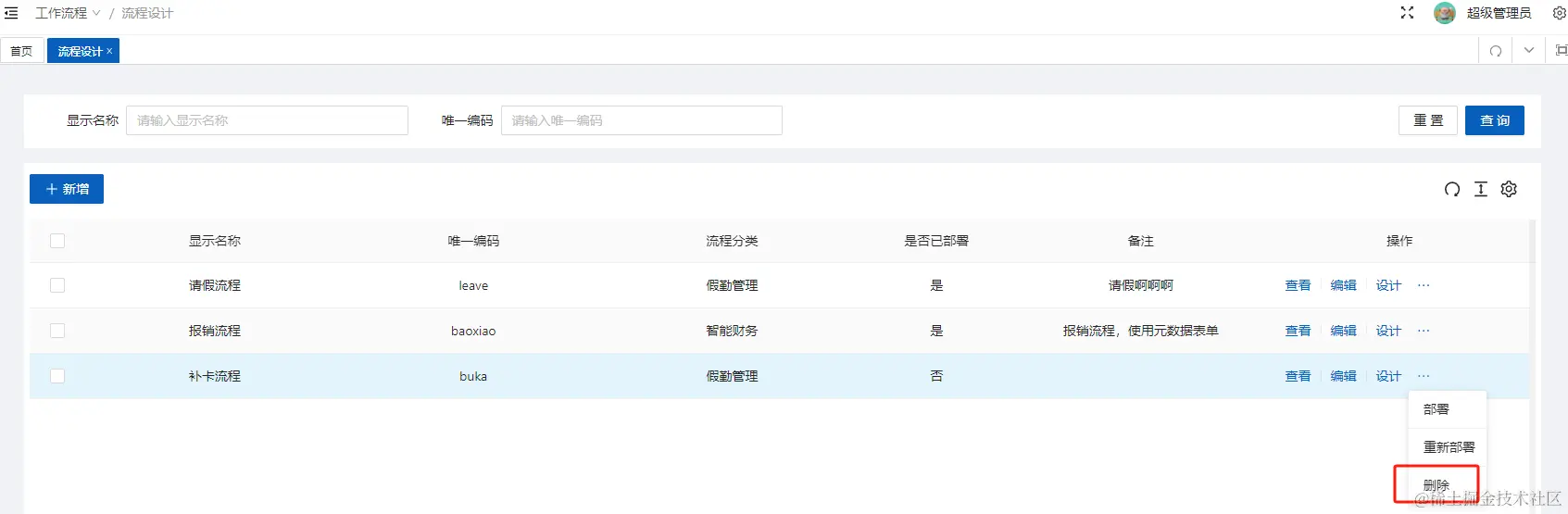

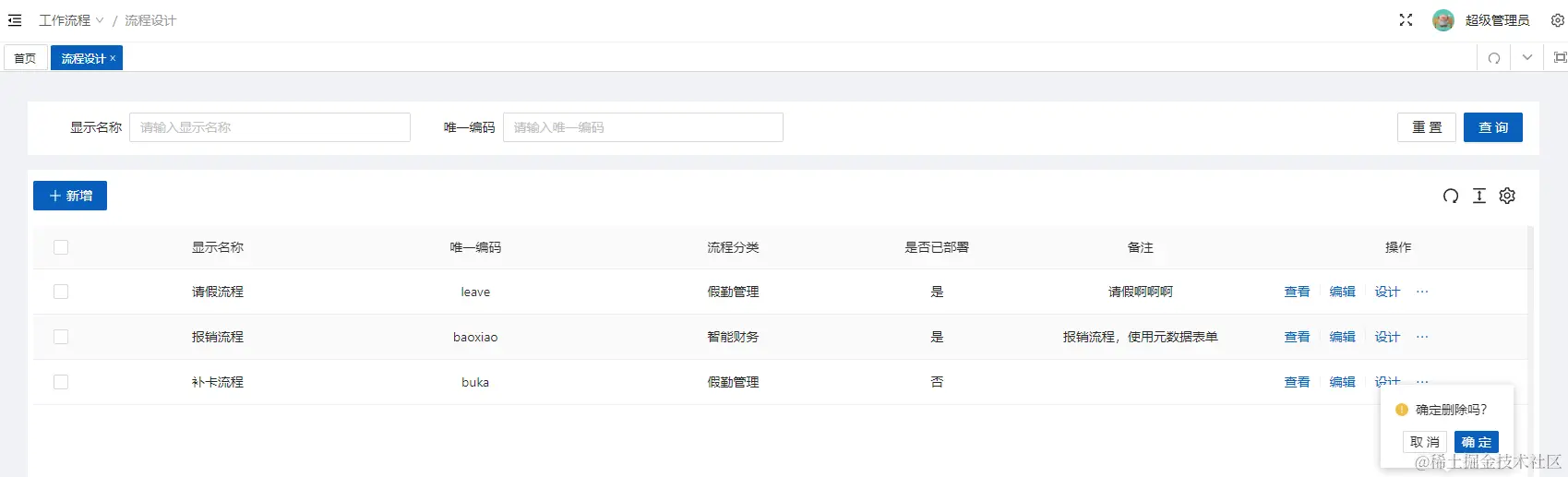

点击行操作右边的“…”更多“删除”按钮，可删除流程设计。
注：删除流程设计不会影响已部署的流程。
流程定义
流程定义用于存放工作流引擎的流程定义文件数据，本系统中，该流程定义数据是通过流程设计同步过来的，对应的是流程设计的“部署”和“重新部署”操作。
字段说明：
- 显示名称
- 唯一编码
- 流程分类
- 版本号，当为”部署“操作时，版本会自增1，当为”重新部署“时，版本号不变。
- 状态，启用和禁用，禁用后不允许发起流程。
查看
点击行操作右边的“查看”按钮，这里的查看和流程设计一样，可以查看流程图和流程数据

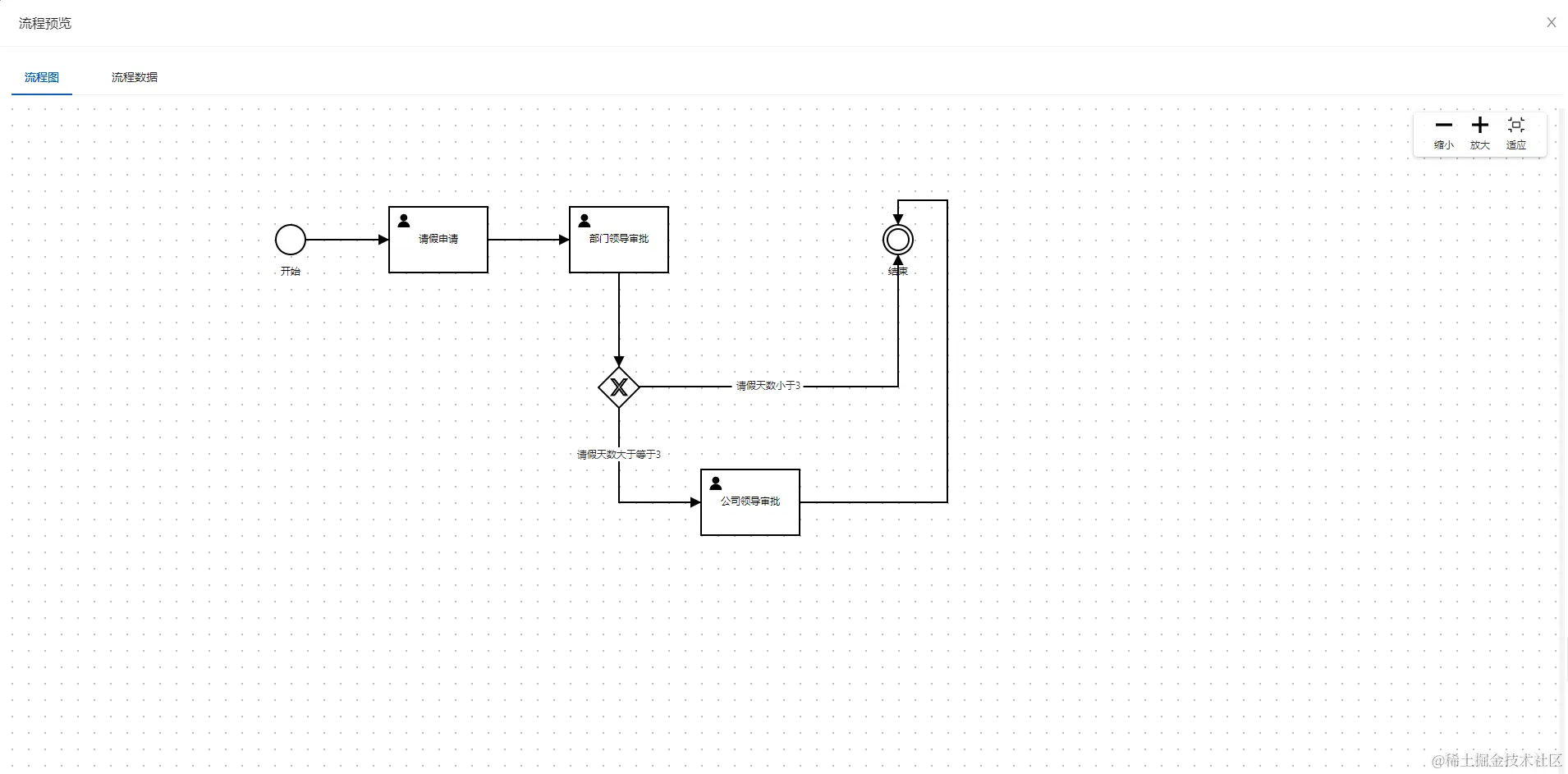

- 流程图
- 流程图
发起

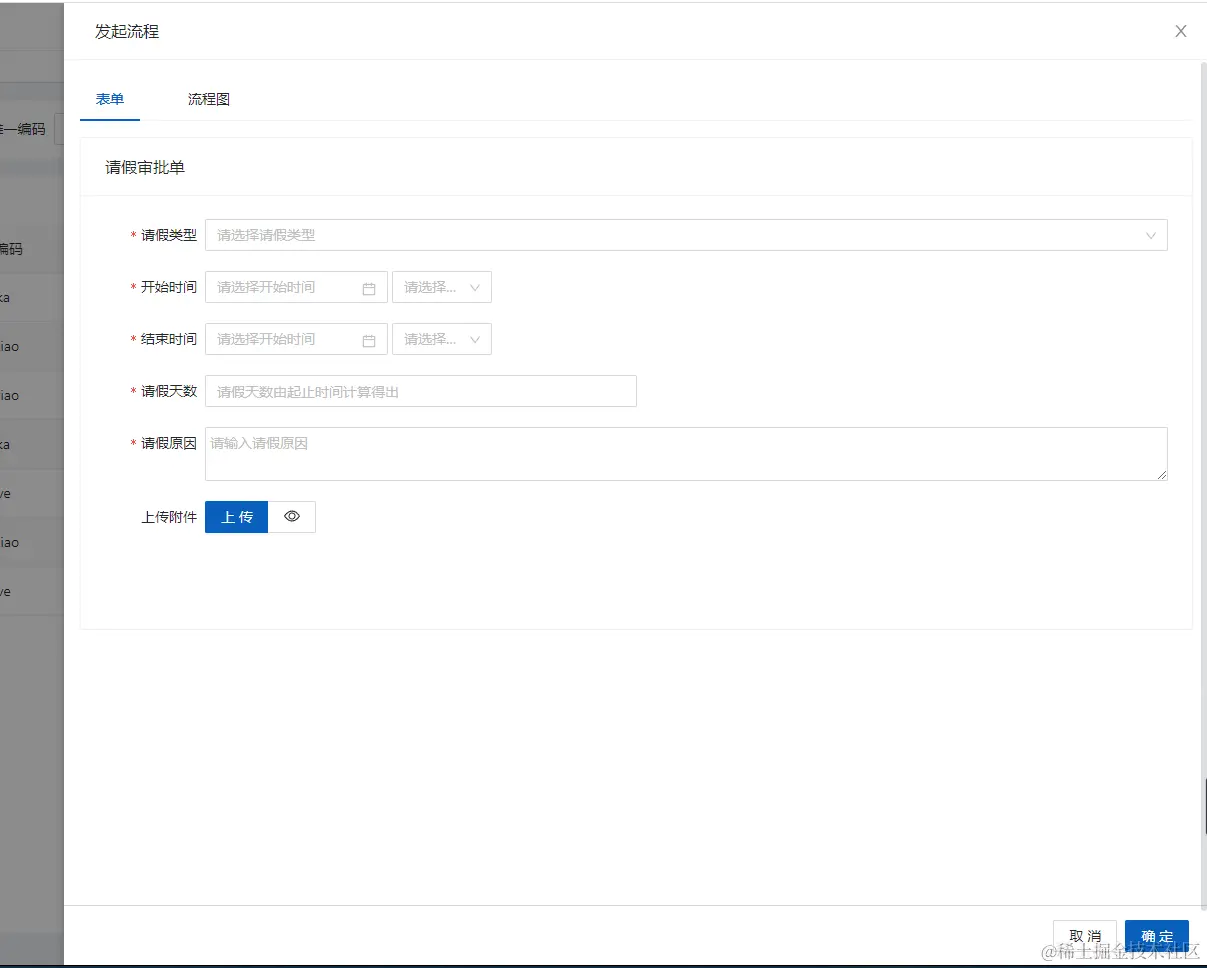

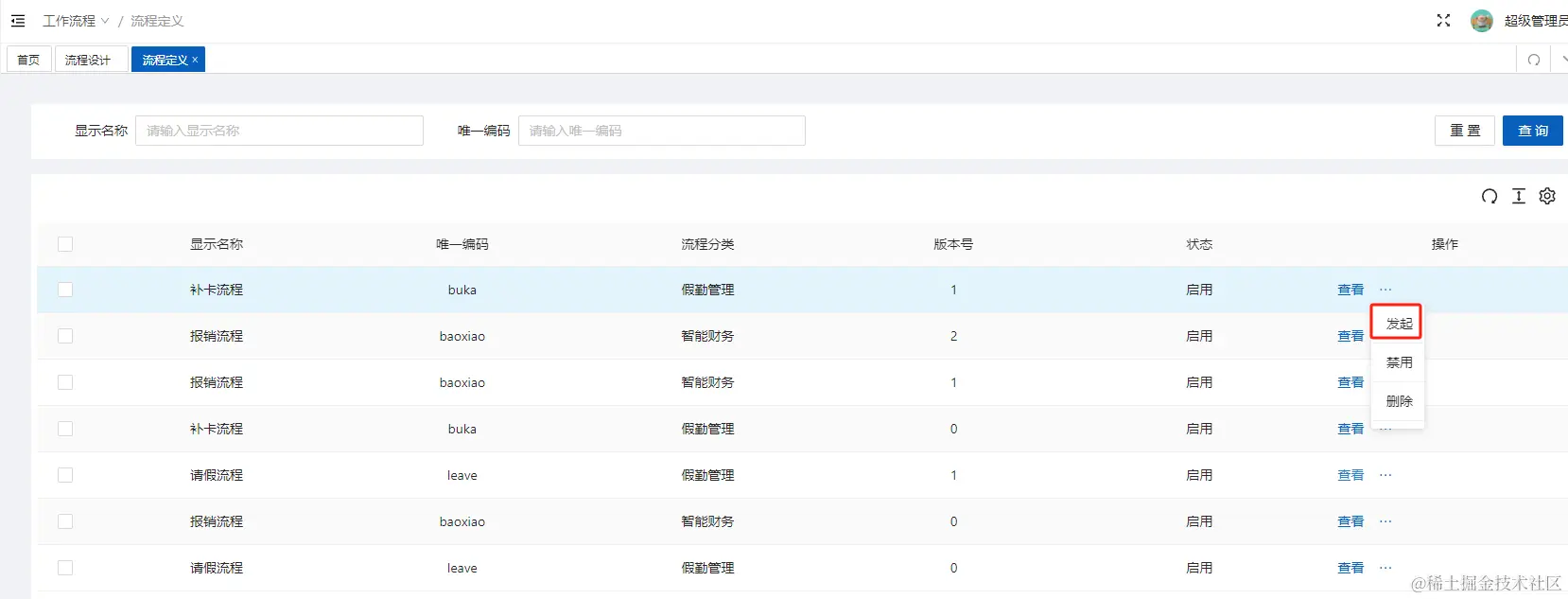

点击行操作右边的“…”更多“发起”按钮，会弹出发起表单，填写后提交即可发起流程。
注意：不同的流程，发起的表单会略有不同，可通过流程属性的”实例启动表单“字段去控制。

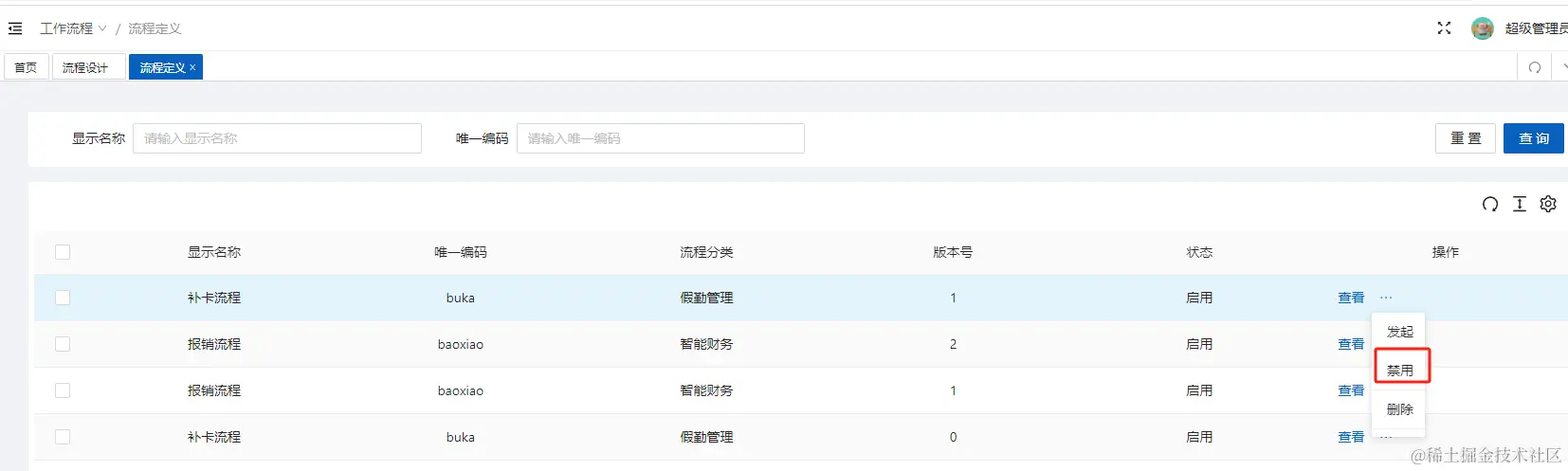

启用/禁用

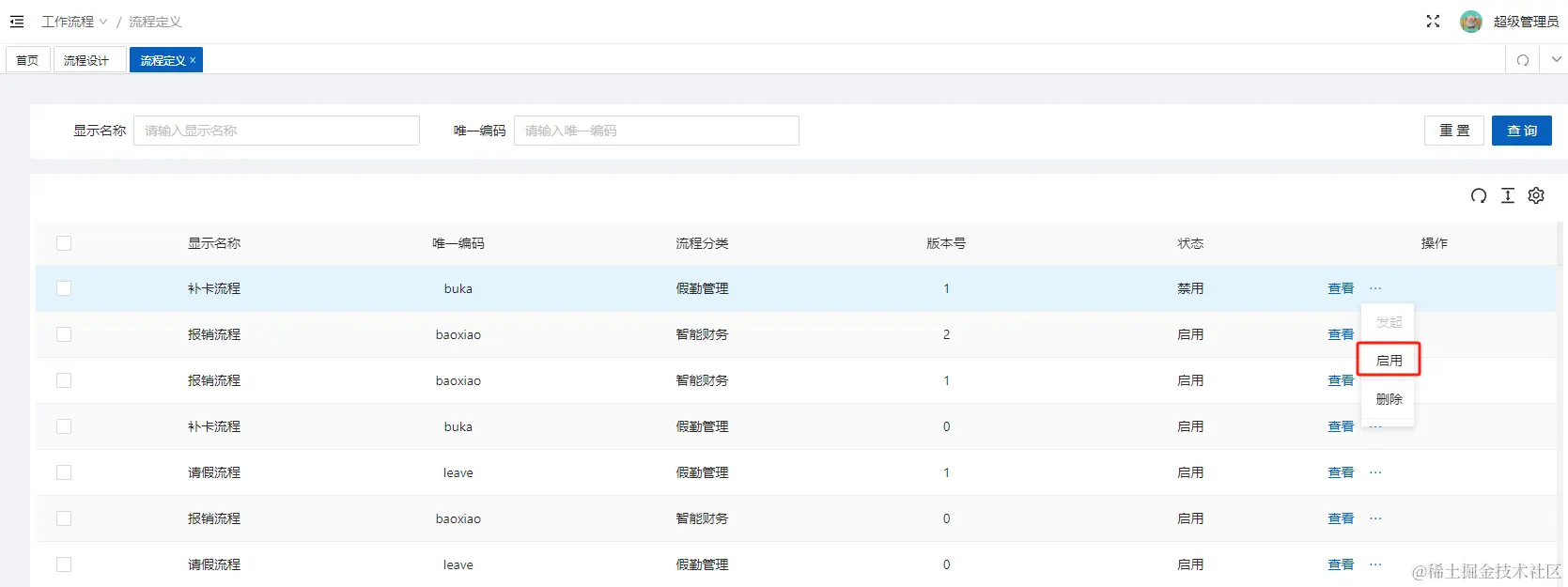

点击行操作右边的“…”更多“启用”按钮，可启用流程定义。
点击行操作右边的“…”更多“禁用”按钮，可禁用流程定义。
删除
点击行操作右边的“…”更多“删除”按钮，可删除流程定义。

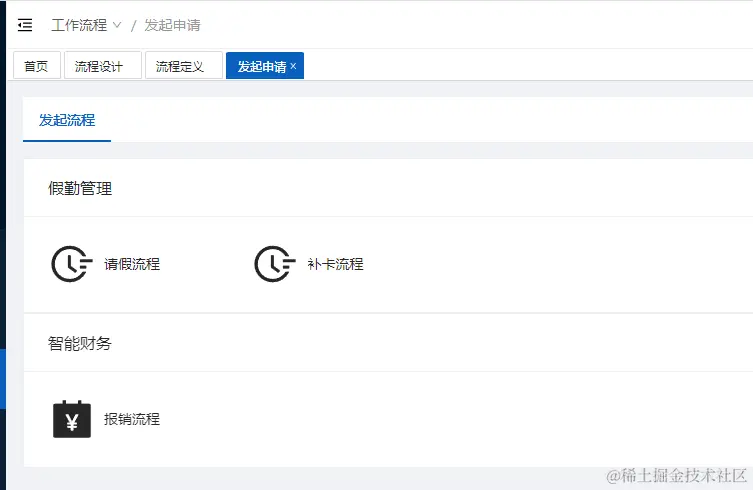

发起申请
发起申请列表是对流程定义列表的优化，这里会对流程定义进行分组，且只显示最新版本的流程定义。

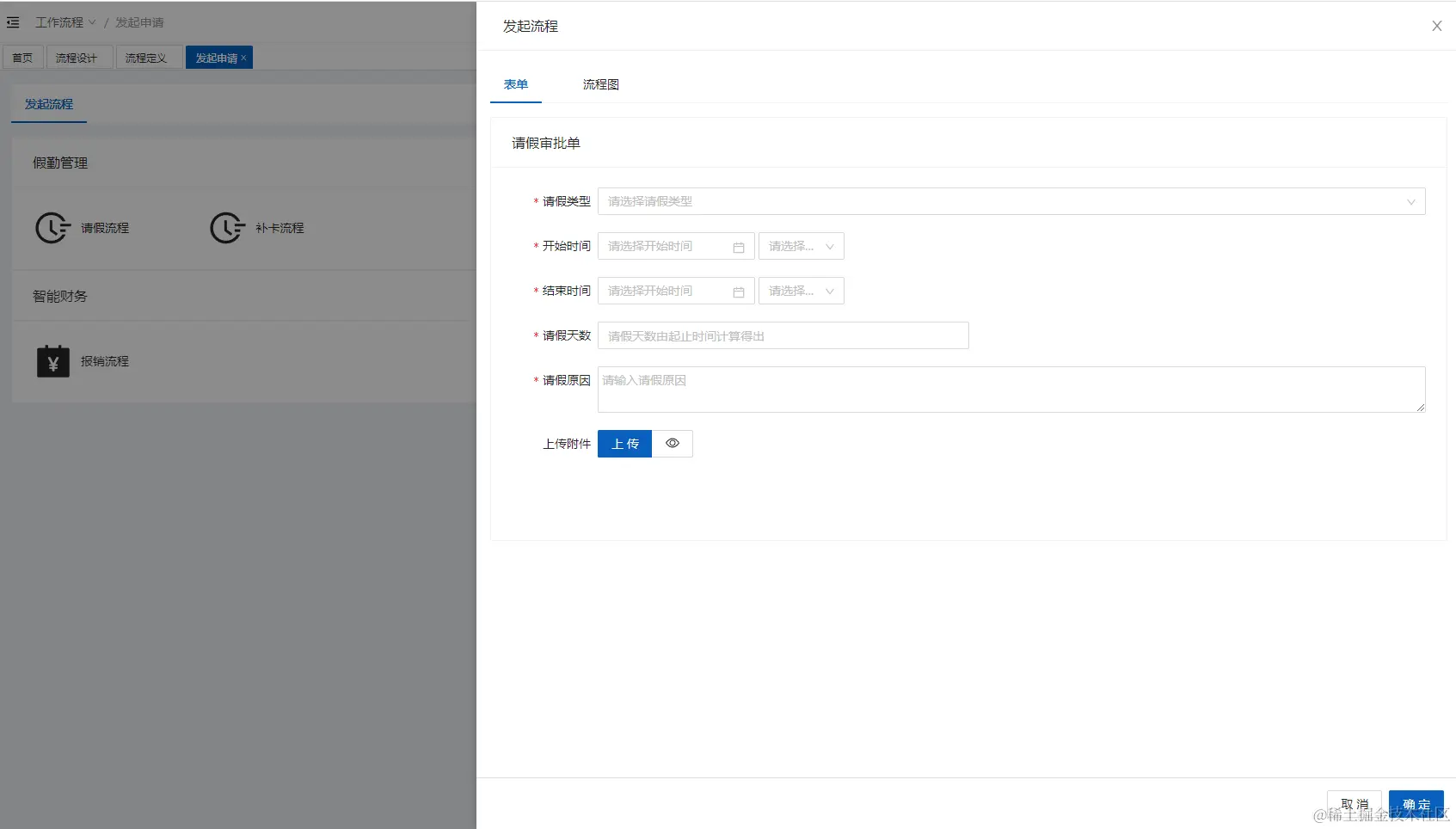

点击图标或标题，会弹出发起表单，填写后提交即可发起流程
我发起的

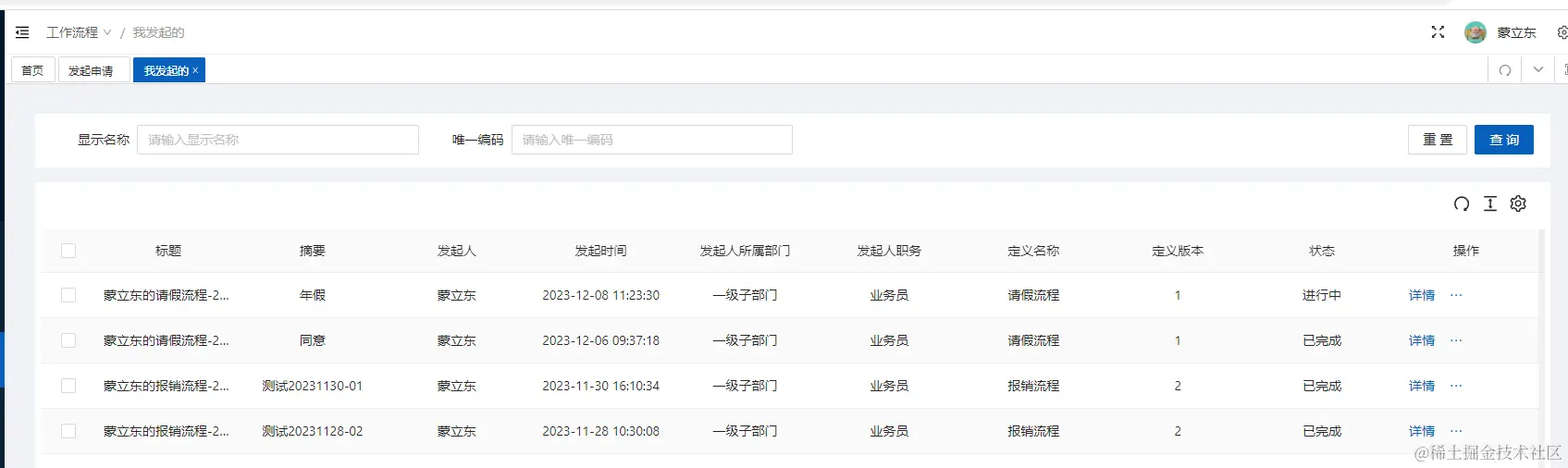

发起流程后，点击“我发起的”菜单项，可看到对应的我发起的列表数据。
详情
点击行操作右边的“详情”按钮，可查看流程详情，流程详情由三部分构成：表单、流程图、审批记录，分别对应三个tab。

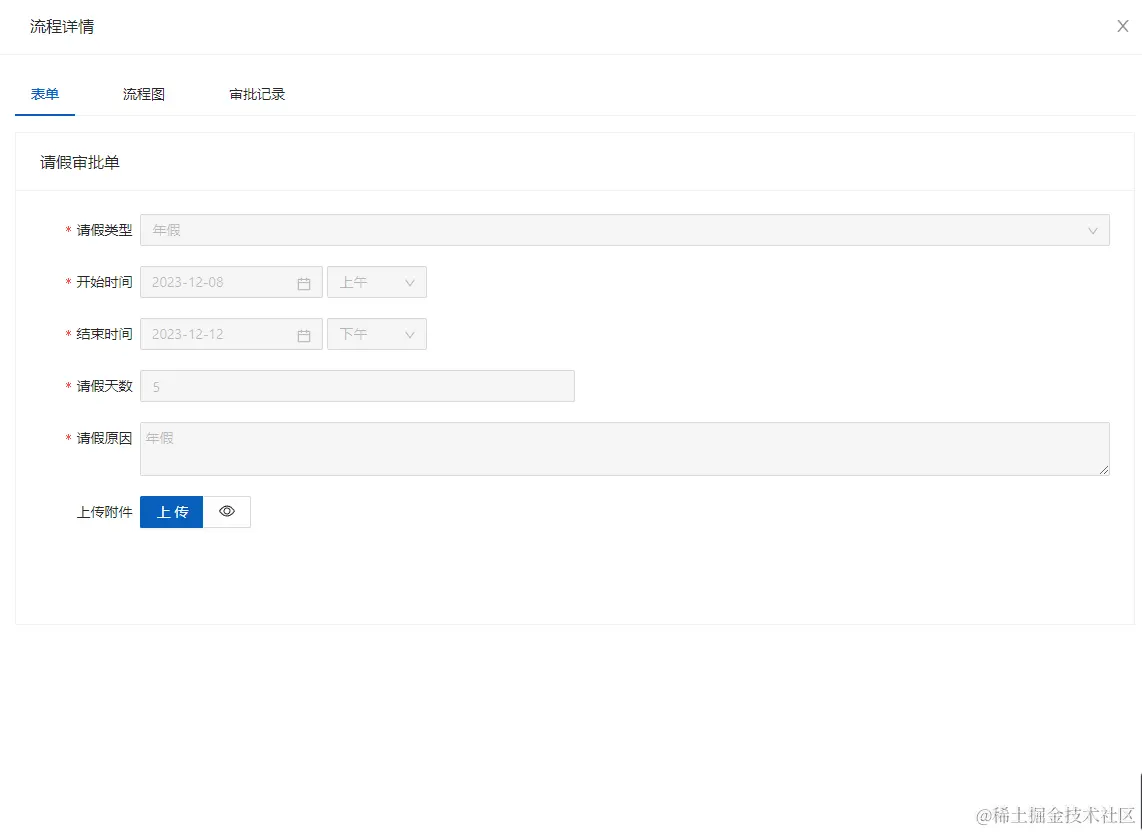

表单
表单区域是只读模式，对应发起审批时的表单

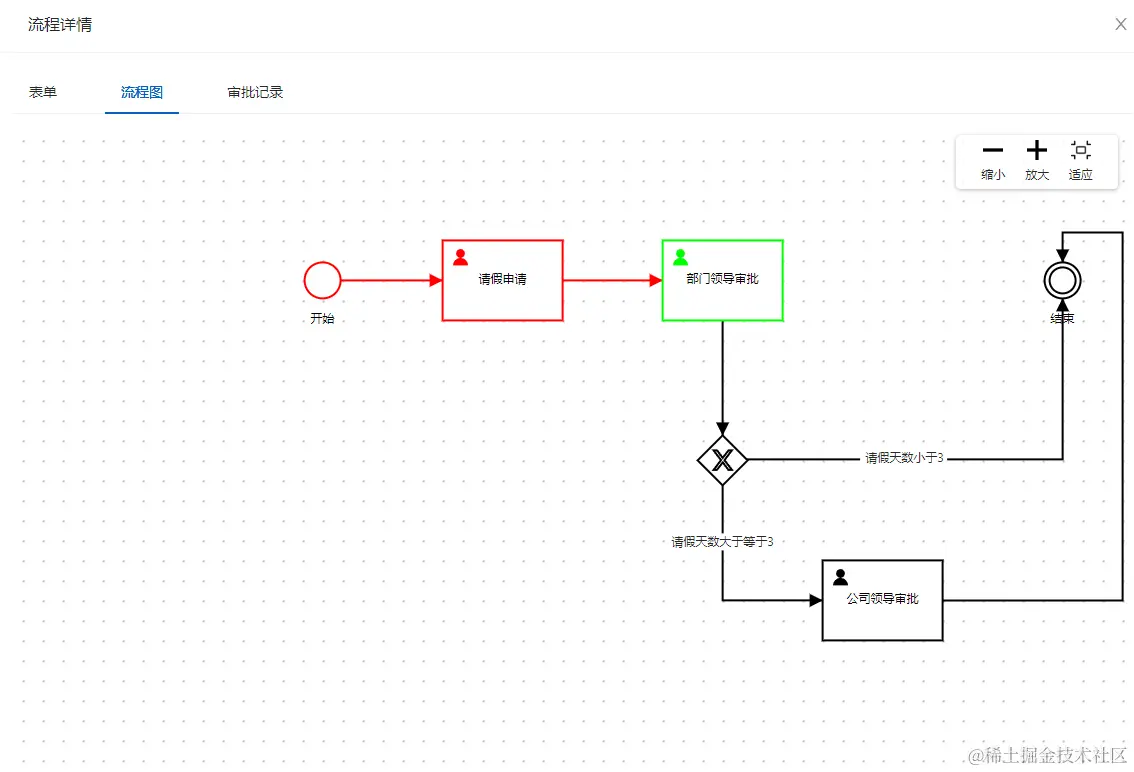

流程图
流程图会存在高亮数据，区分已完成、正在进行、未开始节点。
审批记录
审批记录有两种呈现方式，时间轴和表格。

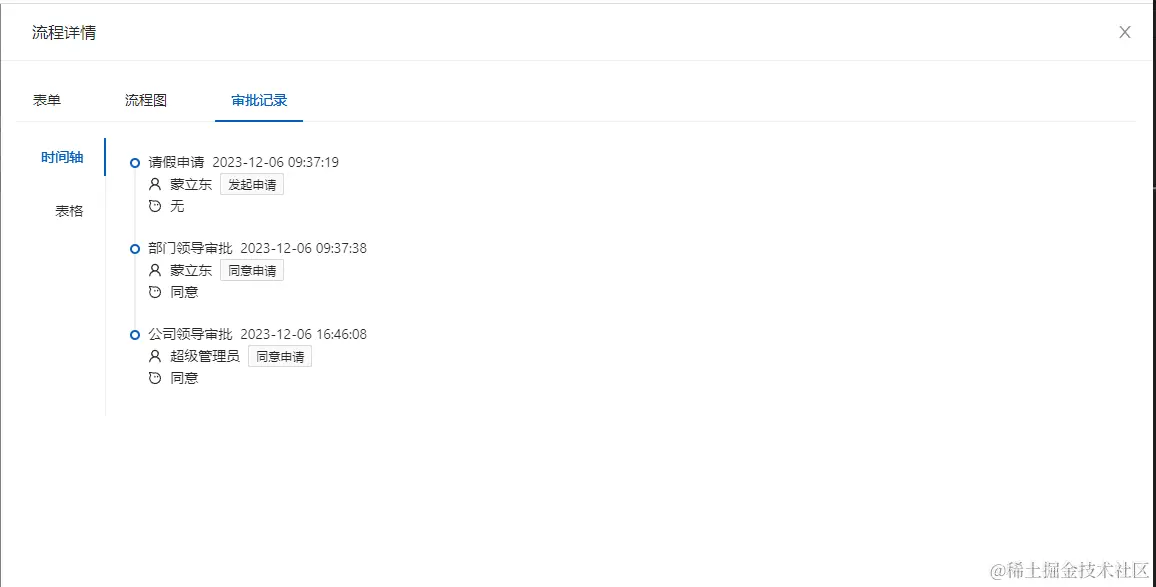

- 时间轴

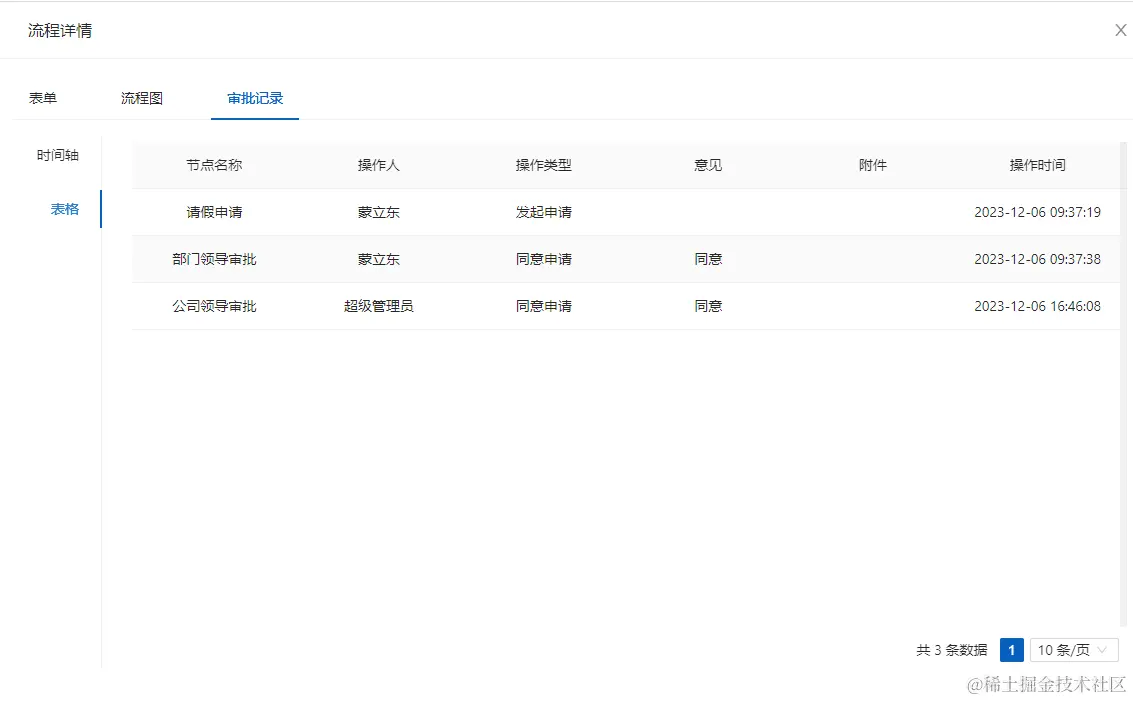

- 表格
撤回
撤回有两种方式，但都只能撤回正在进行中的流程
- 点击行操作右边的“…”更多“撤回”按钮，可撤回流程。
- 勾选左边复选框，也可进行“撤回”操作
我的待办
我的待办对应的是参与者的任务，当流程执行到对应的节点会产生对应的阻塞任务，该阻塞任务就形成“我的待办”。

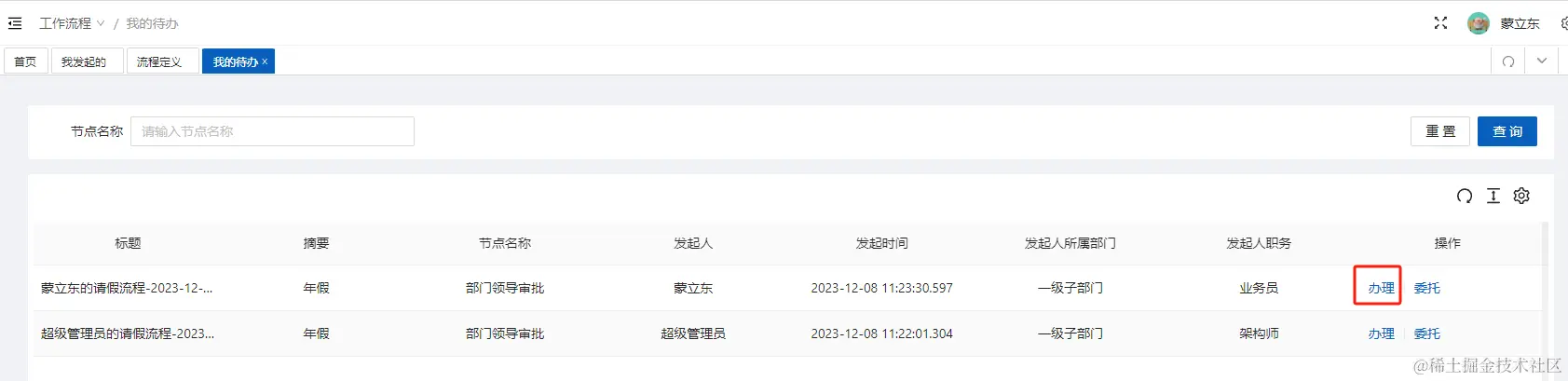

办理

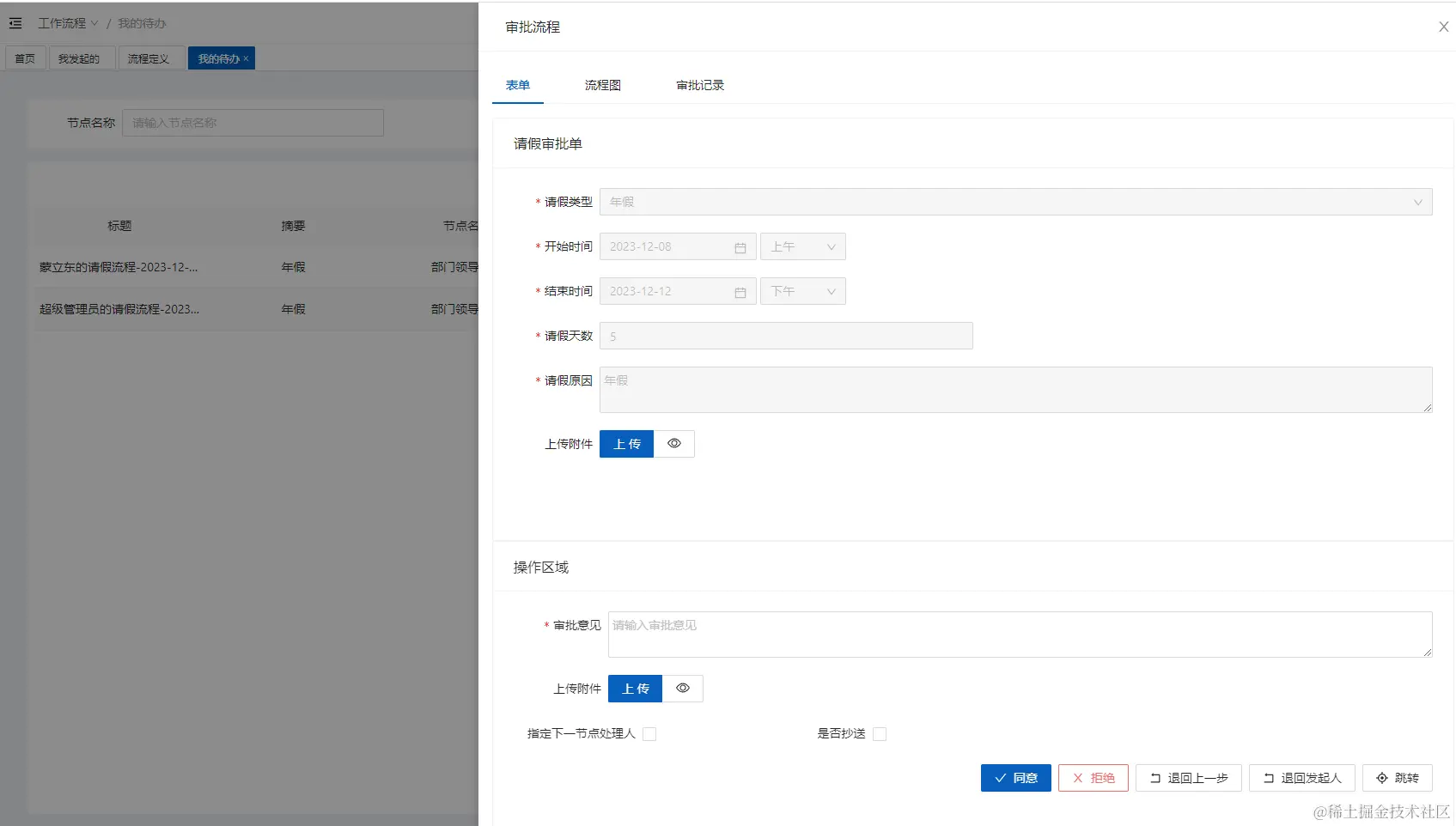

点击行操作右边的“办理”按钮，会弹出审批流程详情
审批流程详情主要分为两大区域：流程详情和操作区域，其中流程详情包含表单、流程图、审批记录三大板块。
表单
同“我发起的”->“详情”->“表单”
流程图
同“我发起的”->“详情”->“流程图”
审批记录
同“我发起的”->“详情”->“审批记录”

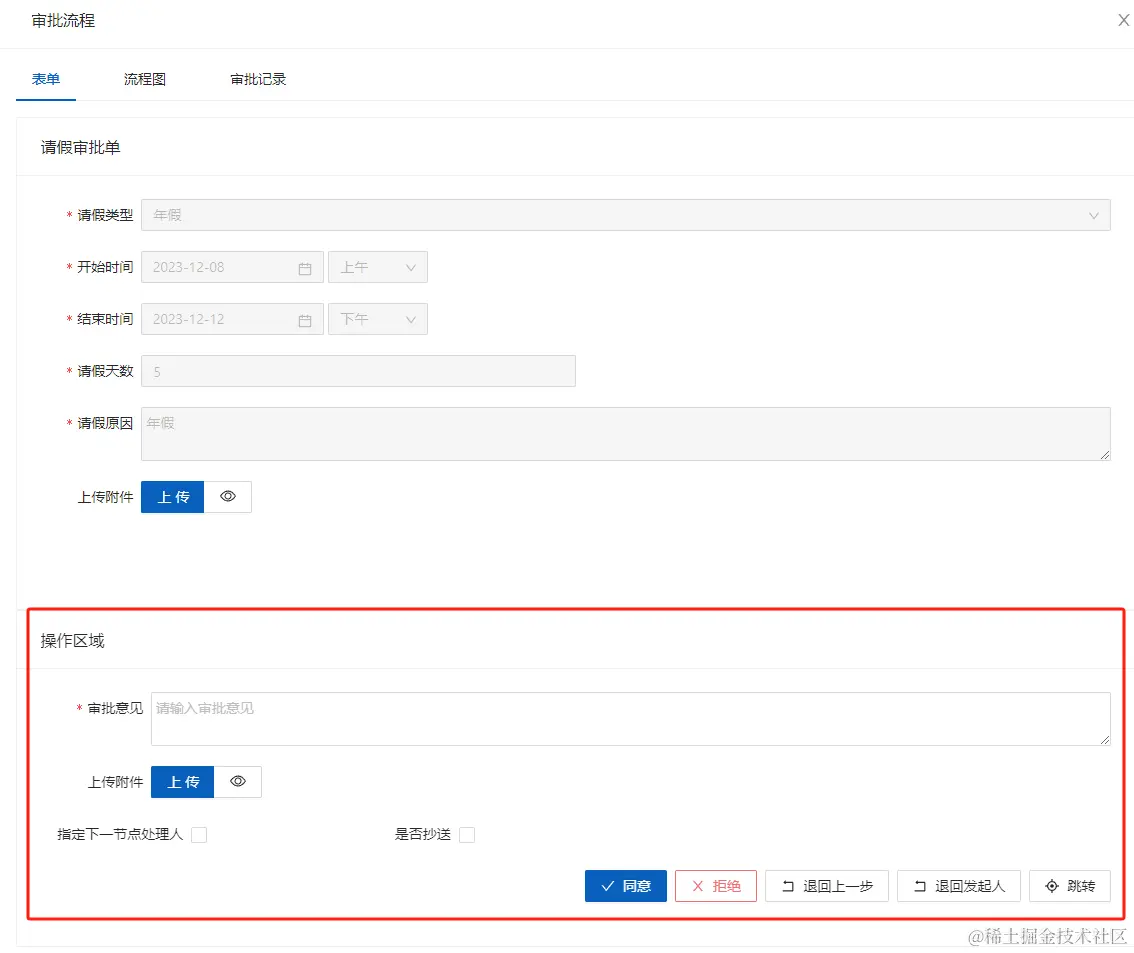

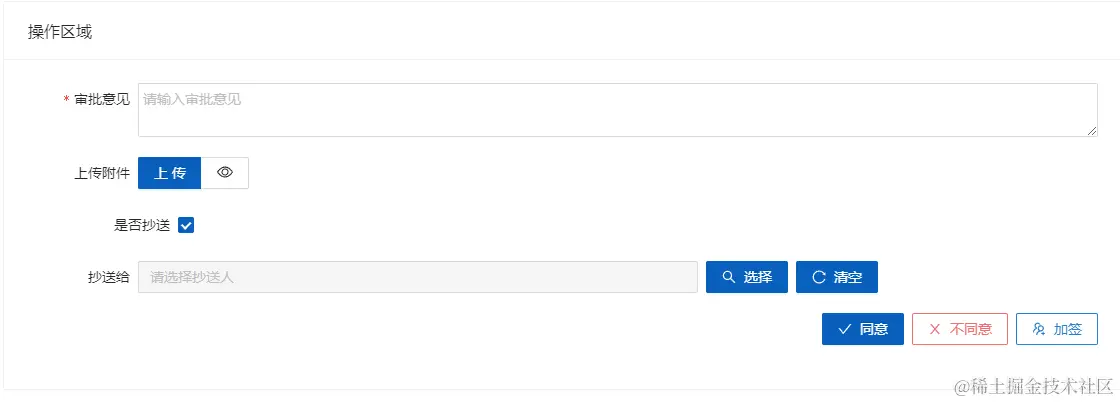

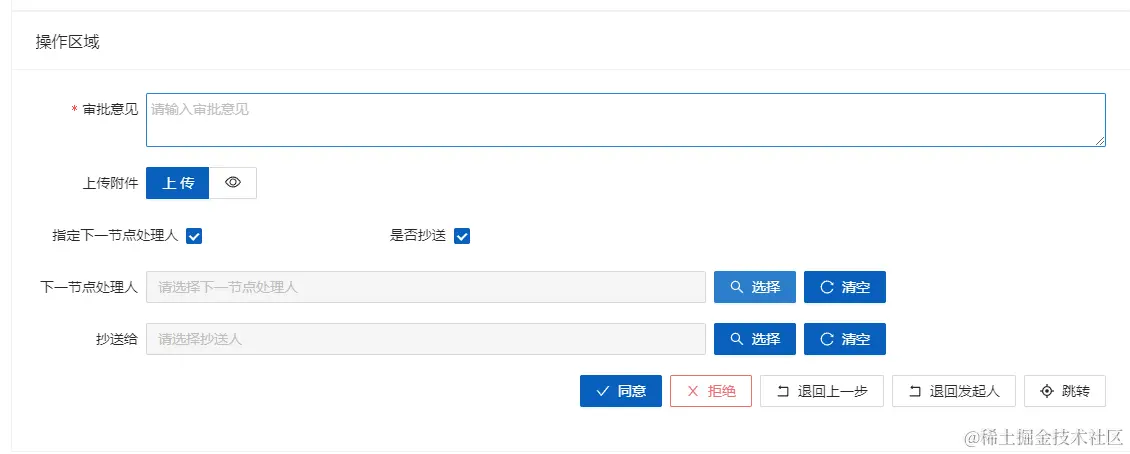

操作区域
在详情底部，增加了操作区域，该操作区域分为两部门，一部分是填写区，一部分是提供按钮。
普通任务操作区
会签任务操作区
填写表单字段说明：
- 审批意见，必填项
- 上传附件
- 指定下一节点处理人（勾选时会出现选人操作），注：会签任务无该操作
- 是否抄送（勾选时会出现选人操作）
普通任务提交按钮说明：
- 同意，提交类型为同意，会驱动流程往下一个节点进行
- 拒绝，提交类型为拒绝，会将流程跳转到结束节点，驱动流程结束
- 退回上一步，提交类型为退回上一步，会跳转到上一个节点
- 退回发起人，提交类型为退回发起人，会跳转到发起人节点
- 跳转，提交类型为跳转，可跳转到已完成的历史节点（弹窗选择）
会签任务提交按钮说明：
- 同意，提交类型为同意，表示会签操作为“同意”
- 不同意，提交类型为不同意，表示会签操作为“不同意”
- 加签，增加会签参与人，该操作不会驱动流程向前行进
委托

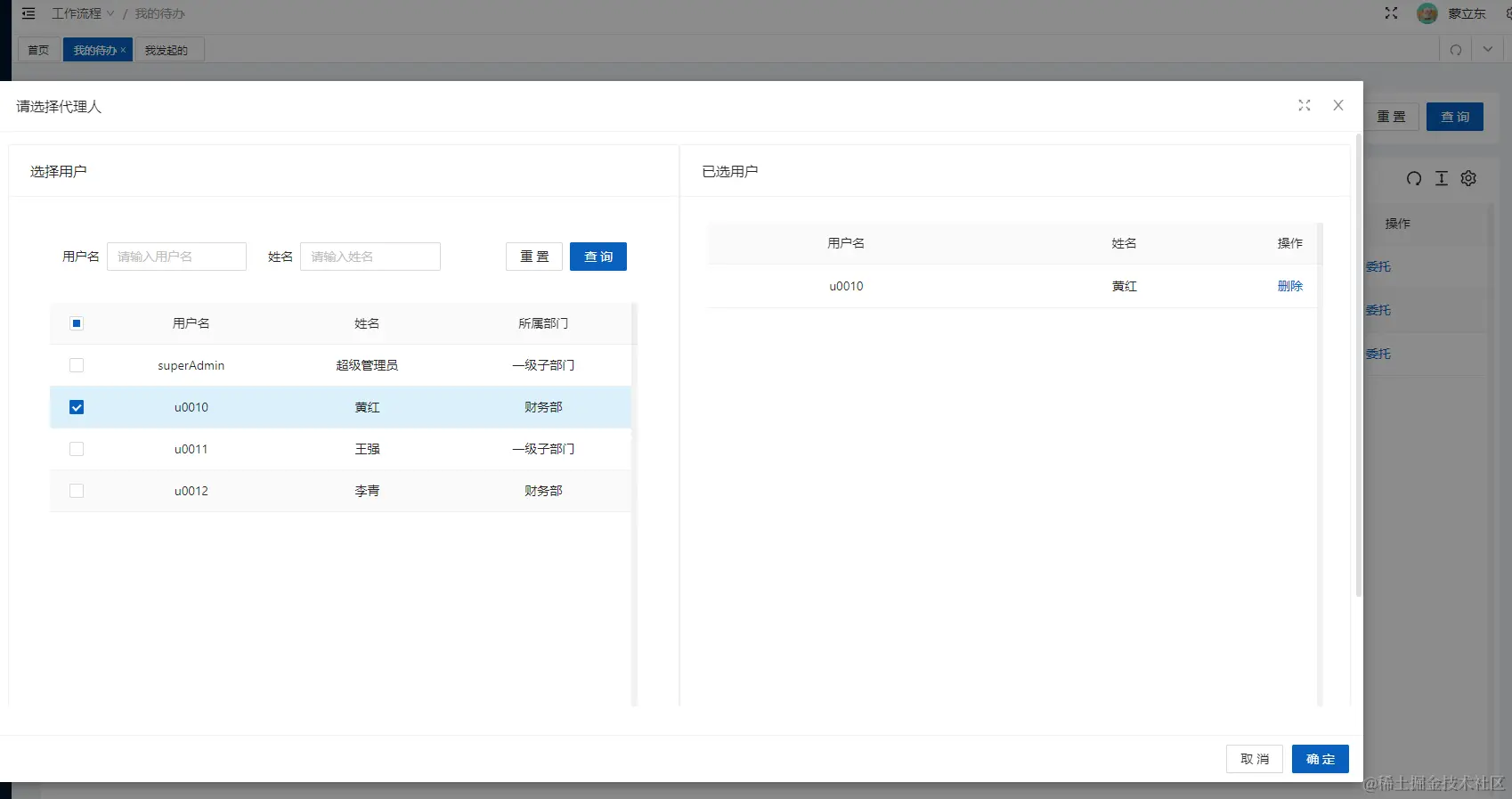

点击行操作右边的“委托”按钮，会弹出选择代理人操作，选择后点击“确定”即委托成功，此时代理人会看到相应的待办任务。
我的已办
我的已办对应的是参与者已经完成的任务列表。
详情
同“我发起的”->“详情”

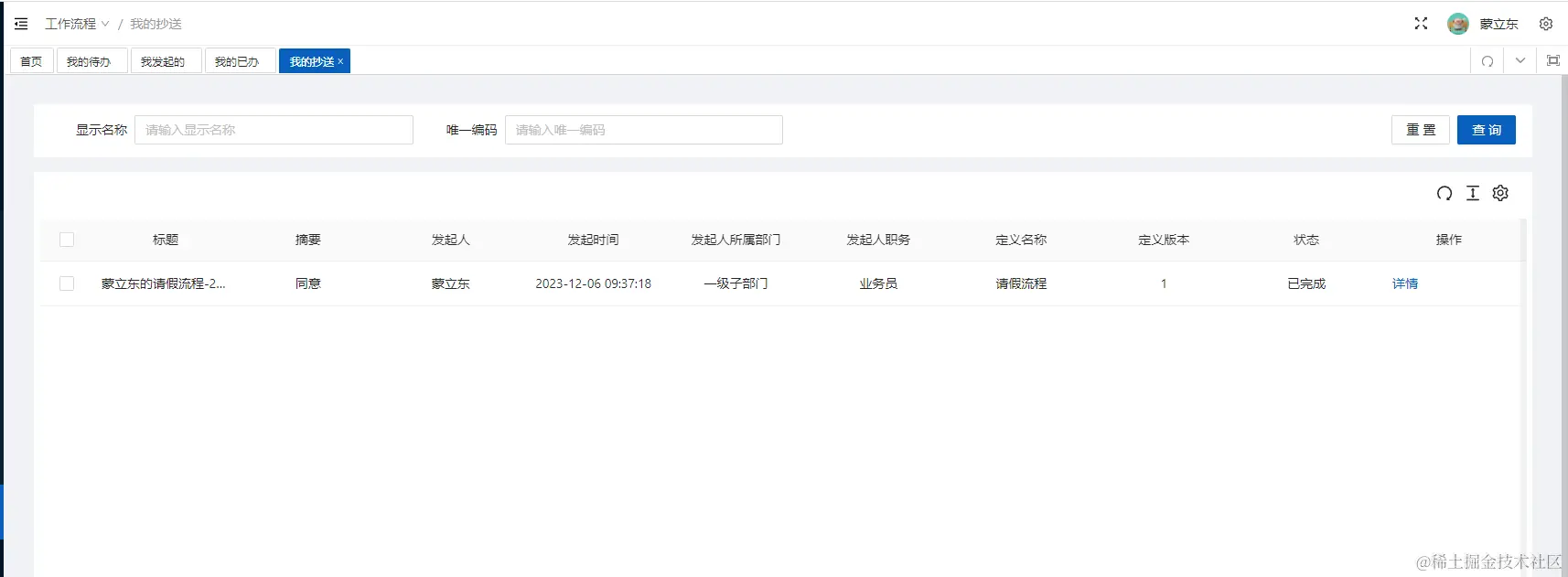

我的抄送
在待办处理页中抄送过来的流程，只有查看权限
详情
同“我发起的”->“详情”
相关源码
账号密码：admin/123456
