Bob Jiang

This note is based on HKU ELEC4542/Introduction to Deep Learning for Computer Vision (Dr. Xihui Liu)

Basics

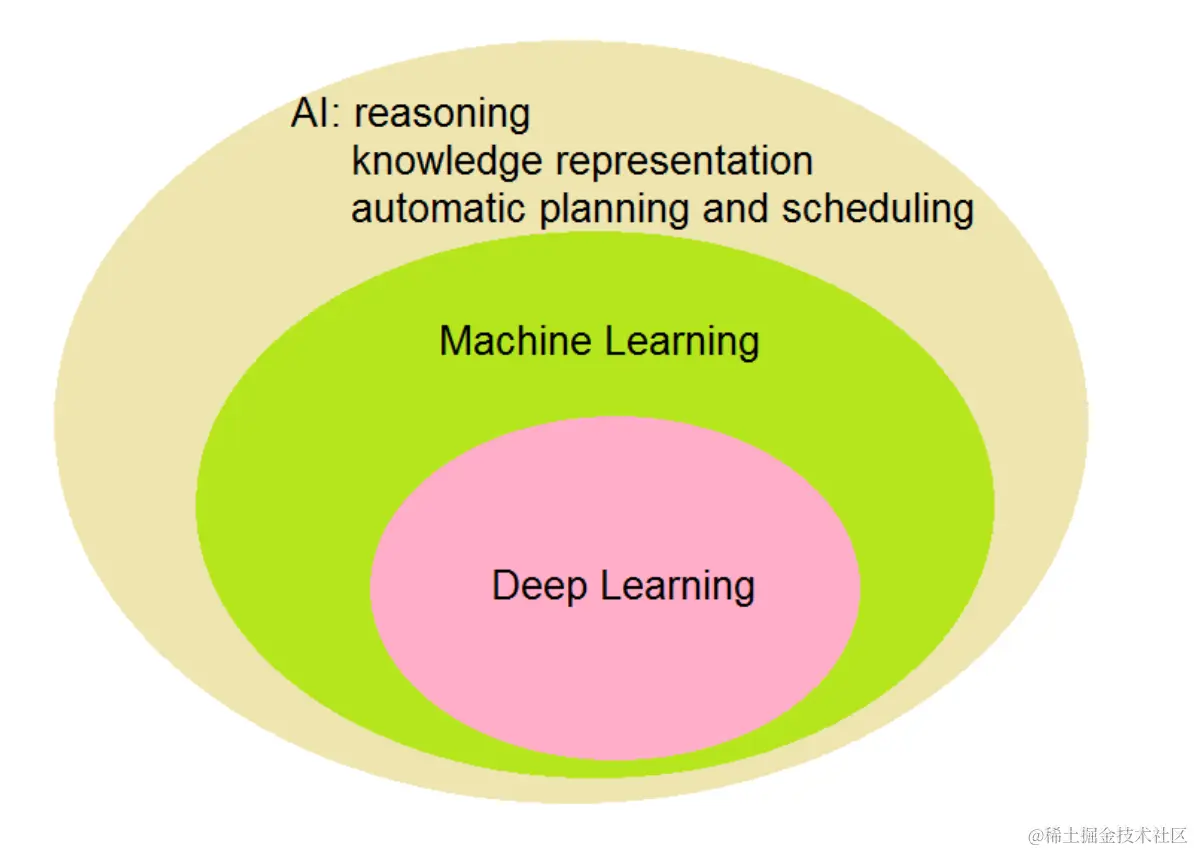

• Machines learning is a sub-field of AI
  • Artificial intelligence: general reasoning
  • Machine learning: learn to obtain a function with expected outputs
  • Deep learning: machine learning with deep neural networks

Introduction of Machine Learning

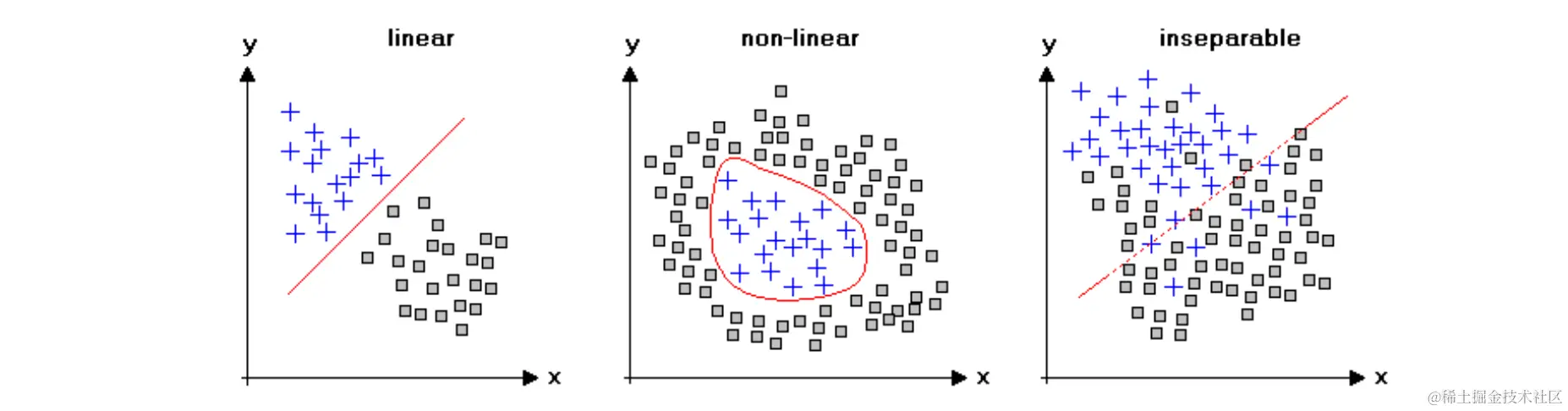

• Linearly separable features 线性可分特征
  • A linear classifier (decision boundary) that correctly classifies all training samples

• Model Capacity
  模型（或称为学习器）的容量是指学习器从一组函数中发现函数的能力。例如：

  • 线性预测器：$y=wx+b$
  • 二次预测器：$y=w_{2}x^{2}+w_{1}x+b$
  • 十次多项式预测器：$y=b+\sum_{i=1}^{10}w_{i}x^{i}$

  Capacity can be measured by the number of training examples {$x^{(i)},y^{(i)}$} that the learner could always fit, no matter how to change the values of $x^{(i)}$ and $y^{(i)}$.

• Underfitting

  • Definition: The learner cannot find a solution that fits training examples well
  • Reasons:
    • Model is not rich enough
    • Difficult to find the global optimum of the objective function on the training set or easy to get stuck at local minimum / 难以找到全局最优解
    • Limitation on the computation resources (not enough training iterations of an iterative optimization procedure) / 计算资源有限
  • 欠拟合通常在非深度学习方法中，尤其是在大规模训练数据的情况下经常发生，有时甚至比过拟合更为严重

• Overfitting

  • Definition: The learner fits the training data well, but loses the ability to generalize well, i.e. it has small training error but larger generalization error
  • Reasons:
    • 函数族太大： 与训练数据规模相比，所选的函数族过于庞大，其中包含许多函数都能很好地拟合训练数据 The family of functions is too large
    • 缺乏足够数据： 在数据量不足的情况下，学习器难以区分哪个函数最为适当，可能会在这些表现良好的解决方案中任意选择一个，而无法正确泛化 Without sufficient data
    • 噪声影响： 在大多数情况下，数据受到噪声的影响。具有较大容量的学习器倾向于描述随机误差或噪声，而不是数据的真实模式或类别 data is contaminated by noise
  • 解决方案：
    • 验证集： 使用单独的验证集来选择更适当的模型，以防止选择那些在训练数据上过于复杂的模型。
    • 更多数据： 增加训练数据规模，以帮助学习器更好地泛化，区分真实模式与噪声。
    • 正则化： 引入正则化项，限制模型的复杂度，防止过分拟合

• Model complexity (capacity) 模型复杂度

  • 模型复杂度（容量）的目标是对未曾见过的新样本进行分类，而不是对训练样本进行分类。

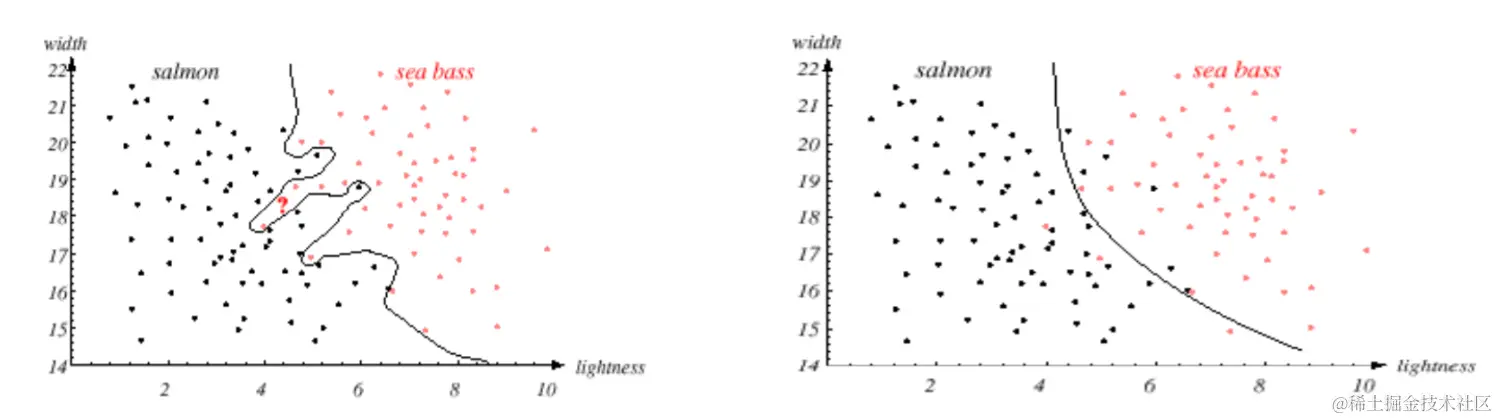

  • Generalization泛化: 指模型正确分类与用于训练的样本不同的新样本的能力。当模型过于复杂时，会导致决策边界变得复杂。虽然这种情况下模型在训练样本上能够完美分类，但在新的样本上可能表现不佳。

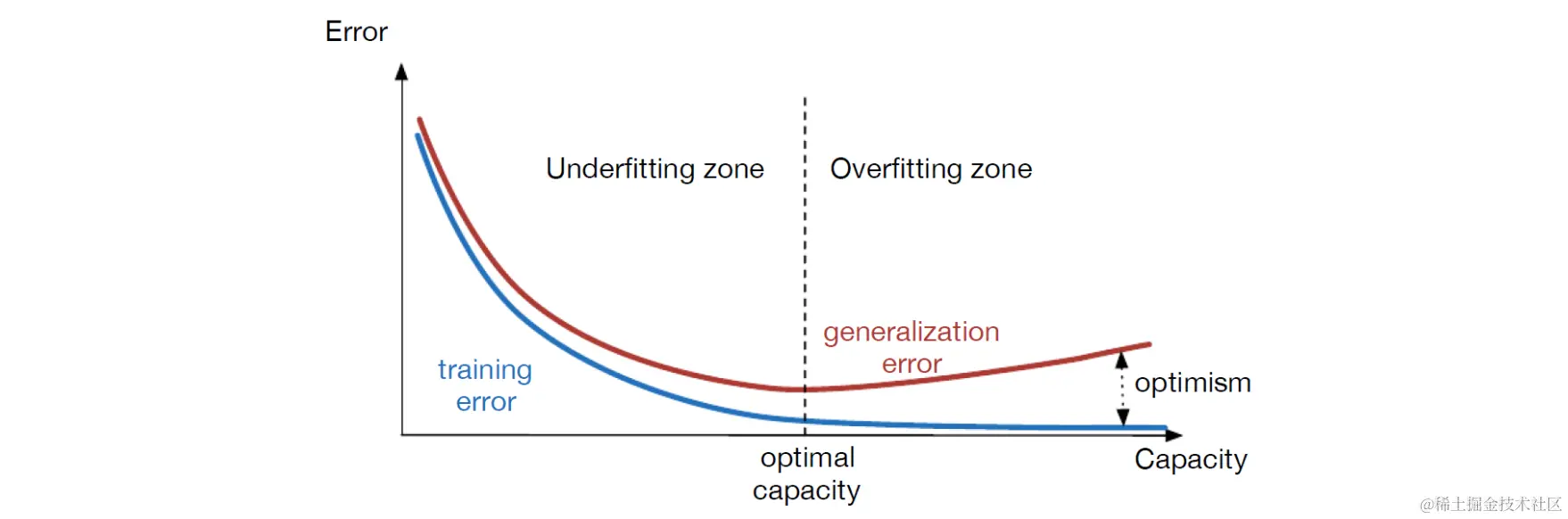

• Optimal capacity 最优容量

  最优容量是指模型容量的理想水平，以实现对训练数据的良好拟合和对未见过的新数据的良好泛化。

  通常，容量与训练误差和泛化（或测试）误差之间存在一种典型的关系。随着容量的增加，训练误差可以降低，但乐观估计（训练误差和泛化误差之间的差异）会增加。在某一点上，乐观估计的增加大于训练误差的减少（通常是在训练误差很低且不能进一步降低的情况下），这时我们进入了过拟合的状态，容量过大，超过了最优容量。在达到最优容量之前，我们处于欠拟合的状态。



• Training Cycle

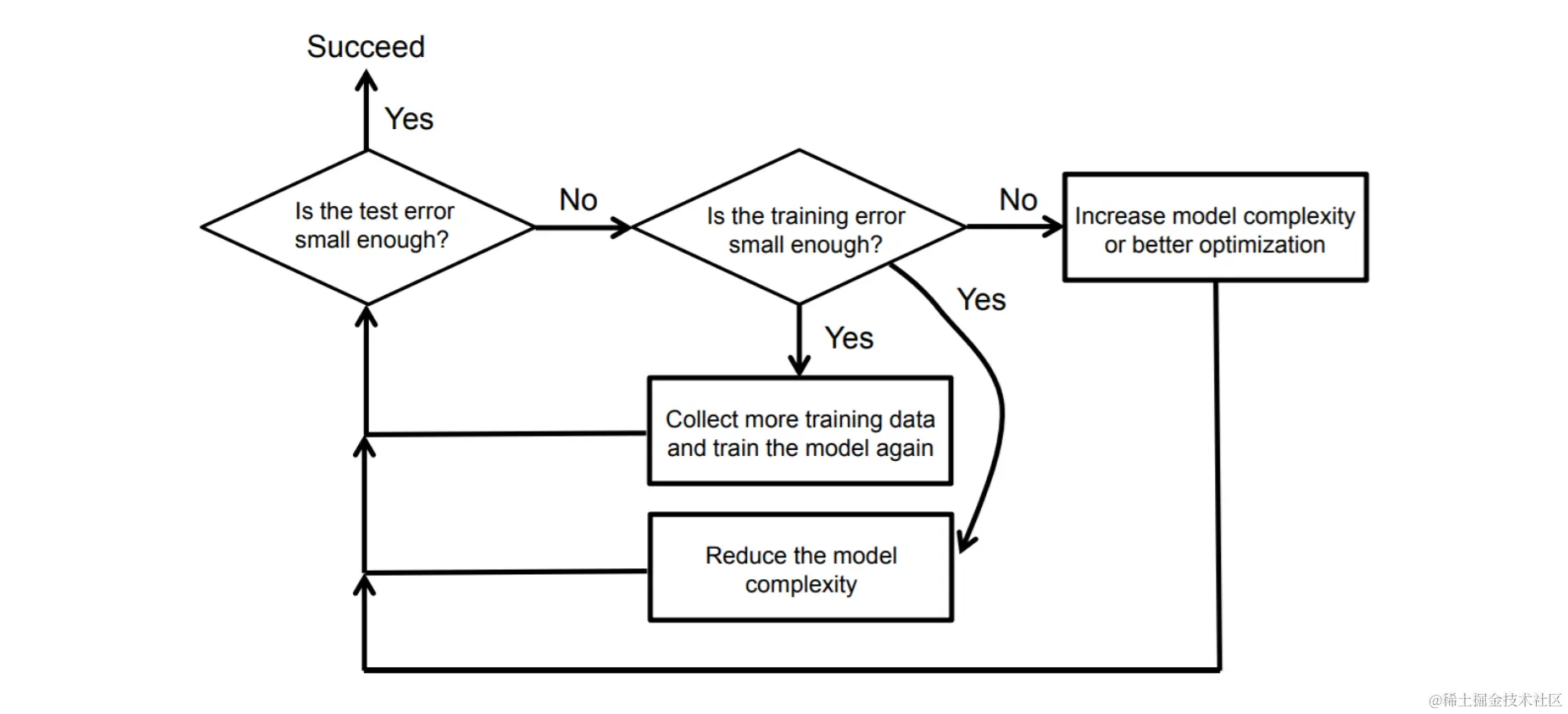

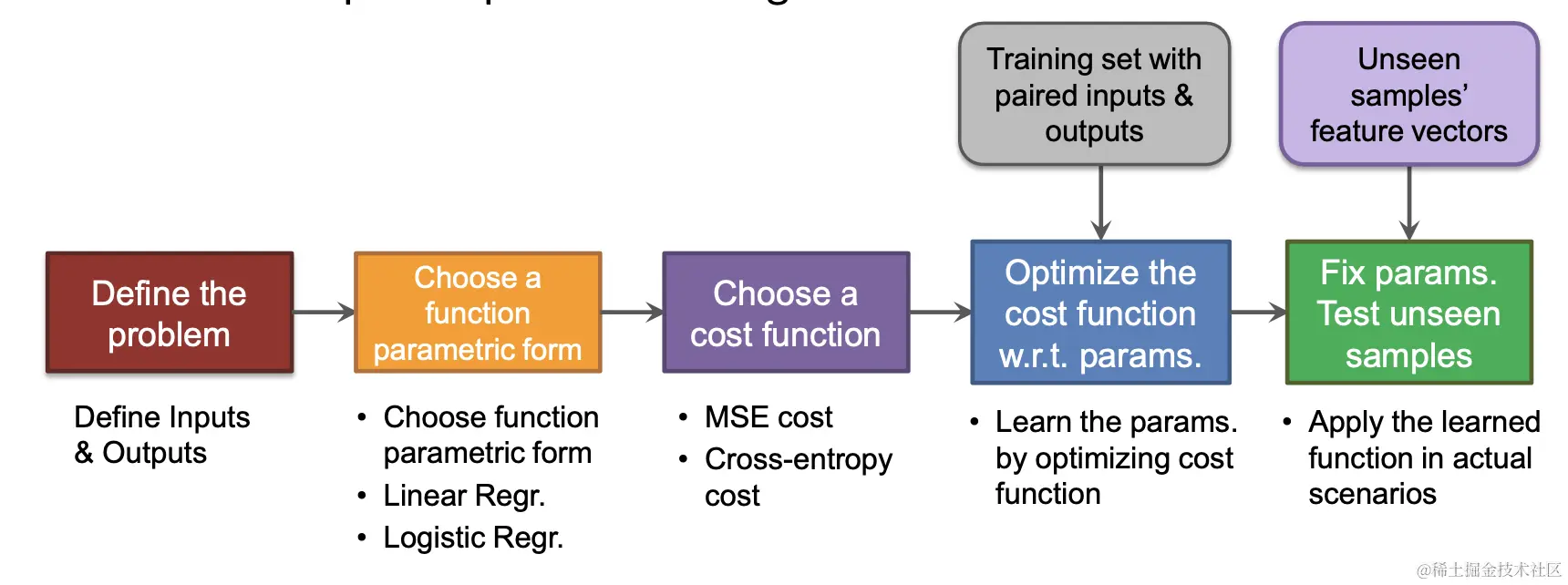

• Design Cycle



• Machine Learning Systems

  • Feature Extraction（特征提取）:
    • 特征提取： 特征提取是将原始数据转换为更有用、更易于处理的形式的过程。这可能包括选择、转换或创建新的特征，以更好地表示数据。

    a. 判别性特征： 在特征提取中，我们寻找那些能够在分类任务中具有判别性的特征，能够有效区分不同类别的样本。
    b. 对某些变换具有不变性的特征： 特征应该在面对某些变换时能够保持不变，以提高模型的鲁棒性。
    c. 少量特征： 特征提取的目标之一是将原始数据表示为一个维度较小的特征集，以降低计算成本、提高模型效率，并有助于防止过拟合。


  • lassifier/Regressor（分类器/回归器）:
    • 分类器/回归器： 这是用于根据输入数据预测其所属类别或输出数值的模型。

    a. 在训练集上分类错误与模型复杂性的权衡： 在模型设计中需要平衡在训练集上的分类错误和模型的复杂性。
    b. 决定分类器的形式： 这涉及选择适当的分类器类型，以适应特定问题的需求。
    c. 通过训练调整分类器参数： 使用训练数据，对分类器的参数进行调整，以提高性能。


  • Post-processing（后处理）:
    • 后处理： 在模型输出后，可以考虑进行后处理，根据误分类的成本或风险来调整分类器的输出。

    a. 风险： 由于误将不同类别的样本误分类可能导致不同的代价，因此在后处理中需要考虑风险。
    b. 先验： 利用关于问题的先验知识，例如，一个样本更有可能属于与其之前相同的类别。
    c. 整合多个分类器： 这也可以包括整合多个分类器的输出，以提高整体性能。这种集成可以基于不同的特征集。


Introduction to deep learning

A network of interconnecting artificial neurons simulates some properties of biological neural networks: learning generalization adaptivity fault networks: learning, generalization, adaptivity, fault tolerance, distribution computation.

Linear Regression

• Process map for supervised learning

graph LR
Input(FeatureVector) --> A-Learned-Funtion
A-Learned-Funtion --> Expected-Output

• Linear Regression
  • Suppose $y$ is a linear function of feature vectors $y=[x_{1},x_{2}]^{T}$
    $y=h(x)=\theta_{0}+\theta_{1}x_{1}+...\theta_{n}x_{n}=\sum_{i=0}^{n}\theta_{i}x_{i}=\theta^{T}x$
  • $\theta=[\theta_{0}, ..., \theta_{n}]^{T}$are parameters(weights) for learning
  • Given the training set, we want to make $h(x)=\theta^{T}x$ close to $y$ in the training set as much as possible.
  • Cost Function: 线性回归中，我们的目标是学习一组参数，使得模型的预测值尽可能地接近实际观测值。成本函数用于量化这种接近程度。
    • 线性回归的成本函数通常是均方误差（Mean Squared Error，MSE）
    • $min_{\theta}J(\theta)=\frac{1}{2}\sum_{i=1}^{m}(h(x^{(i)})-y^{(i)})^{2}$
    • 当训练样本数量m大于特征数量n时，使用均方误差（MSE）作为成本函数, 被称为普通最小二乘（Ordinary Least Squares，OLS）问题。

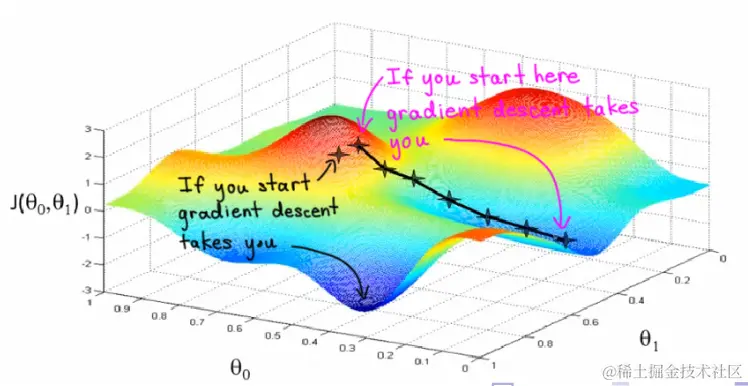

• 梯度下降算法（Gradient Descent Algorithm）
  • Initial guess: 初始猜测的参数，迭代地改变θ以使J(θ)更小
  • 梯度下降算法通过迭代来调整参数$\theta_{j}$以使成本函数最小化; 每次迭代都会计算成本函数关于参数的梯度，然后按照梯度的方向调整参数。
  • 梯度下降更新规则：
    • For iteration k=1,2,3... and j=1,2,3...
    • $\theta_{j}:=\theta_{j}-\alpha\frac{\partial}{\partial\theta_{j}}J(\theta)$
  • 重复进行迭代，对每个参数进行更新，直到满足停止条件
  • 算法会在达到预定的迭代次数（k达到足够大）或者梯度的范数$||\nabla_{\theta}J(\theta)||$达到足够小的情况下终止。这表示算法已经收敛到一个局部最小值或者鞍点。
  • $\alpha$被称作learning rate (step size), $\nabla_{\theta}J(\theta)$被称作negative gradient direction。

    符号 ∇在数学中表示“梯度”（Gradient）运算符。它用于表示一个多元函数在某一点的梯度。梯度是一个向量，其方向指向函数在该点增加最快的方向，而大小表示增加的速率。


• Matrix Claculus矩阵微积分

  • 函数f关于矩阵A的梯度
  $$\nabla_A f(A) = \begin{bmatrix} \frac{\partial f}{\partial A_{11}} & \frac{\partial f}{\partial A_{12}} & \cdots & \frac{\partial f}{\partial A_{1n}} \\ \frac{\partial f}{\partial A_{21}} & \frac{\partial f}{\partial A_{22}} & \cdots & \frac{\partial f}{\partial A_{2n}} \\ \vdots & \vdots & \ddots & \vdots \\ \frac{\partial f}{\partial A_{m1}} & \frac{\partial f}{\partial A_{m2}} & \cdots & \frac{\partial f}{\partial A_{mn}} \\ \end{bmatrix}$$
  • 向量f关于矩阵A的梯度
    • $\nabla_{x}(f(x)+g(x))=\nabla_{x}f(x)+\nabla_{x}g(x)$
    • For $t\in R$, $\nabla_{x}(tf(x))=t\nabla_{x}f(x)$
  $$\nabla_x f(x) = \begin{bmatrix} \frac{\partial f}{\partial x_1} \\ \frac{\partial f}{\partial x_2} \\ \vdots \\ \frac{\partial f}{\partial x_n} \\ \end{bmatrix}$$

• 随机梯度下降（Stochastic Gradient Descent，SGD）

  • 在传统的梯度下降中，每次参数更新都需要对整个训练集进行求和操作。这在训练样本很多的情况下（例如，样本数量m大于一百万）可能会非常耗时。
  • 为了加速参数更新过程，引入了随机梯度下降。在每次参数更新迭代中，只随机选择一个训练样本进行梯度计算和参数更新。
  • 随机梯度下降通常能够更快地将参数接近最小值。然而，它有可能永远不会完全“收敛”到最小值，而是会使参数θ在最小值附近振荡。

• 小批量梯度下降（Mini-batch Gradient Descent）

  • 为了平衡梯度下降和随机梯度下降的优势，引入了小批量梯度下降。在每次参数更新迭代中，不再只使用一个样本，也不再使用整个训练集，而是随机选择一个小批量（mini-batch）的训练样本集P进行梯度计算和参数更新。
  • Much faster than gradient descent
  • More stable than stochastic gradient descent

Review of Logistic Classification

• Binary classification 二元分类问题

  • The possible range of values h in the continuous range [0,1]
  • We choose the following hypothesis:$h(x)=g(\theta^{T}x)=\frac{1}{1+e^{-\theta^{T}x}}$, where $g(z)=\frac{1}{1+e^{-z}}$, g(z) is called logistic function.
  • When $z\rightarrow \infty$, $g(z)\rightarrow 1$; When $z\rightarrow -\infty$, $g(z)\rightarrow 1$.

  • sigmoid 函数的导数： $\frac{d}{dz} g(z) = g(z) \cdot (1 - g(z))$; sigmoid函数的导数易于计算。这在后续的梯度下降等优化算法中是有用的。
  • 概率建模：
    • y=1时: $P(y=1|x;\theta) = h(x)$
    • y=0时: $P(y=0|x;\theta) = 1 - h(x)$
  • 单个训练样本的表达式:
    • $p(y|x;\theta) = (h(x))^y \cdot (1 - h(x))^{1-y}$

Neural Networks

Computational graph of linear models

计算图实际上是在描述一个模型的结构，其中节点表示变量或操作，边表示数据流和计算流。

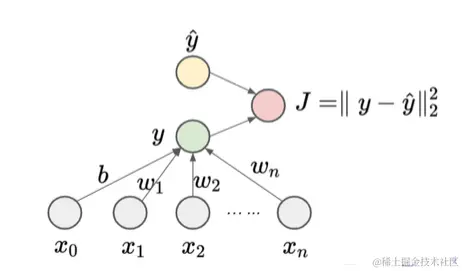

• 线性模型的计算图：

  • 输入节点表示个体特征向量 $x$ 的每个特征值 $x_1, x_2, ..., x_n$。
  • 使用常量输入节点 $x_0 = 1$，权重与输入节点相关联，表示为 $w_1, w_2, ..., w_n$ 和 $b$。
  • 地面实际标签标示为 $\hat{y}$
  • 成本函数表示为 $J(w_1, ..., w_n, b) = \lVert y - \hat{y} \rVert^2_2$。

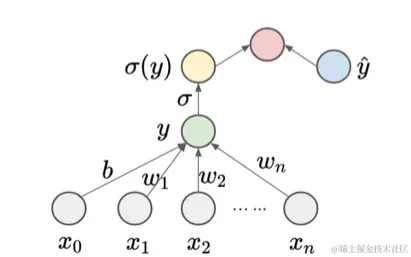

• 逻辑回归的计算图：

  • 输入节点表示个体样本 $x = {x_1, x_2, ..., x_n}$ 的每个特征值。
  • 使用常量输入节点 $x_0 = 1$，权重与输入节点相关联，表示为 $w_1, w_2, ..., w_n$ 和 $b$。
  • 地面实际标签（0或1）表示为 $\hat{y}$。
  • 成本函数表示为 $J(w_1, ..., w_n, b) = -\hat{y}\log(\sigma(y)) - (1 - \hat{y})\log(1 - \sigma(y))$，其中 $\sigma(y)$ 是 logistic sigmoid 函数。

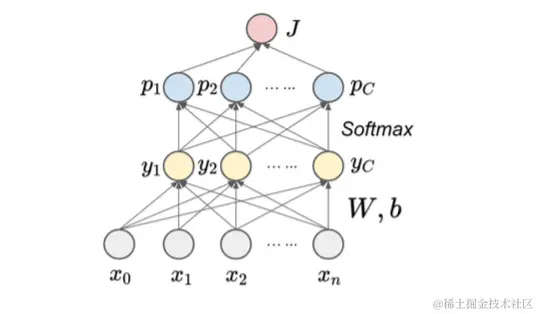

• 多类别逻辑回归的计算图：

  • 输入节点表示个体样本 $x = {x_1, x_2, ..., x_n}$ 的每个特征值。
  • 使用常量输入节点 $x_0 = 1$，权重与输入节点相关联，表示为 $w_{ij}$ 和 $b_j$（对应每个类别）。
  • 输出节点 $y_1, y_2, ..., y_C$，通过 softmax 函数进行规范化。
  • 成本函数表示为 $J(W, b) = -\sum_{i=1}^C \hat{y}_i \log(p_i)$，其中 $p_i$ 由 softmax 函数计算。


Fully-connected layers

The linear calculation to calculate $y_{1},y_{2},···,y_{C}$ from $x_{1},x_{2},···,x_{n}$ are named as fully-connected layer in neural networks.

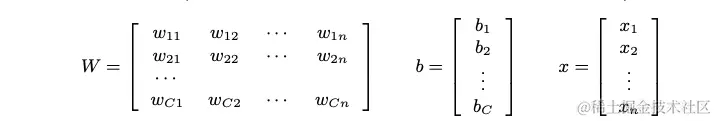

The linear computation between x and y can be denoted as a matrix-vector multiplication $y = Wx + b$

• Sigmoid 层

  • 在 1990 年代至 2000 年代是全连接层之间最流行的非线性函数之一。
  • 可用作二进制分类的最后一层。
  • 可以用于控制信息流通过另一个神经元。

• Tanh 层

  • 相较于 Sigmoid 函数，现在使用相对较少

• ReLU 层

  • 定义： 对于输入x，ReLU 函数输出 f(x)=max(0,x)。
  • 特点： 当输入为正数时，输出等于输入；当输入为负数时，输出为零。
  • 优点： 计算简单，不会对正数进行任何处理，有助于减轻梯度消失问题。
  • 缺点： 当输入为负数时，梯度为零，可能导致神经元“死亡”（在训练中停止更新权重）

• Leaky ReLU (带泄漏的线性整流单元):

  • 定义： 对于输入x，Leaky ReLU 函数输出f(x)=max(αx,x)，其中α是小于 1 的小正数，称为泄漏系数。
  • 特点： 当输入为正数时，输出等于输入；当输入为负数时，输出为α倍的输入。
  • 优点： 解决了 ReLU 的梯度为零问题，保留了负数的信息。
  • 缺点： 引入了额外的超参数α。

• PReLU (参数化线性整流单元):

  • 定义： PReLU 是 Leaky ReLU 的扩展，它使用可学习的参数 α，对于输入x，PReLU 函数输出f(x)=max(αx,x)，其中α是一个可学习的参数
  • 特点： 类似于 Leaky ReLU，但α现在是一个可学习的参数。
  • 优点： 可以通过训练来确定激活函数的形状，适应不同的数据。
  • 缺点： 引入了更多的参数，可能需要更多的数据和计算。

• Batch Normalization 层

  • Forward：
    • 输入：特征向量x, 在一个 mini-batch �B 中
  • Training：
    • 在训练中，通过计算每个 mini-batch 的均值和标准差进行归一化。使用指数移动平均来估计均值和方差。
  • Testing：
    • 在测试时，有三个选择：使用当前 mini-batch 的均值和方差、使用训练时的估计值、使用整个训练集的均值和方差。
  • 优势：
    • 网络训练更快
    • 允许更高的学习率
    • 更容易初始化权重
    • 使更多的激活函数可行

• Dropout层

  • Training：

    • 输入：dropout比例p，特征向量$z=[z_{1},z_{2},...,z_{n}]$
    • 输出：将比例p的特征值在$z$中随机置为零，得到$y$

  • Testing/Inference：

    • 输入：dropout 比例p，特征向量$z=[z_{1},z_{2},...,z_{n}]$
    • 输出：$pz_{1}, pz_{2},...,pz_{n}$

  • 注意：

    • 一般用于全连接层，而非最顶层的全连接层。
    • 在使用 Dropout 层时，训练误差可能会增加，但在小规模数据集上效果好。

• MLP（多层感知器）

  • 结构： 现代 MLP 通常由多个全连接层（fully-connected layers）组成。每个全连接层后面跟着一个 Batch Normalization（BN）层，然后是 PReLU 或 Leaky ReLU 这样的非线性激活层。这种结构的堆叠可以使网络学习更复杂的表示。
  • Batch Normalization（BN）层： BN 用于在训练期间规范化每个全连接层的输入。这有助于缓解训练期间的梯度消失问题，并提高网络的稳定性和收敛速度。规范化是通过减去输入的均值并除以标准差来完成的。
  • PReLU 或 Leaky ReLU 非线性层： 在全连接层之后，非线性激活函数被引入以引入网络的非线性性。这里提到了 PReLU（Parametric Rectified Linear Unit）和 Leaky ReLU，它们是 ReLU 的变体，允许在负数部分引入一些小的斜率，有助于缓解梯度消失问题。
  • 特征归一化： 输入特征的每个维度都被规范化，这意味着对于每个特征，平均值被减去，然后除以标准差。这有助于提高训练的稳定性。
  • 多层损失： 可以在网络的不同层引入多个损失函数。这可以用于多任务学习，其中网络需要同时优化多个任务。这些损失可以在整个网络中传播，或者只在顶层进行。

• 为什么需要神经网络

  • 三层神经网络理论上可以逼近任何非线性函数，但如果函数非常复杂，则需要指数级增长的隐藏层神经元数量。使用深层结构，每层只需少量神经元就足以逼近所需函数。

Convolutional Neural Networks

• Problems with fully connected networks

  • The number of input values are generally quite large
  • The number of weights grows substantially as the size of the input images

• Locally Connected Neural Networks（局部连接神经网络）

  • Sparse connectivity(稀疏的连通性)
    • a hidden unit is only connected to a local patch
  • 每个隐藏单元通过连接到局部区域，可以捕捉输入中的局部信息。这使得网络更容易学习到局部模式和特征。
  • 多个这样的单元被铺瓦式地分布，以覆盖整个输入的视觉区域。

• 卷积神经网络（Convolutional Neural Networks, CNNs）中的权重共享（Shared weights）概念

  • 共享权重可以极大地减少需要学习的参数数量。如果每个位置都有独立的权重，网络的参数量将会很庞大。平移不变性是指对于输入中的平移（位置变化）不敏感。在图像处理中，相似的结构可能出现在不同的位置，但它们对于任务的解决是相同的。通过共享权重，网络能够捕获在图像的不同位置上出现的相似特征，而不需要为每个位置学习独立的参数。

• 卷积网络的相关概念

  • 填充（Padding）：

    • 在卷积神经网络中，填充是指在输入特征图的边缘周围添加额外的像素值（通常是零）。
    • 填充的目的是确保输出特征图的空间尺寸与输入特征图相同。通常，填充大小选择为卷积核大小的一半（⌊s/2⌋和⌊t/2⌋表示在高度和宽度上的填充大小）。

  • 步幅（Stride）：

    • 步幅定义了卷积核在输入特征图上滑动的步长。
    • 如果步幅为1，卷积核每次滑动一个像素；如果步幅为2，卷积核每次滑动2个像素，以此类推。
    • 大步幅卷积会导致输出特征图尺寸缩小，因为卷积核的相对移动更迅速。

  • 扩张（Dilation）：

    • 扩张卷积是一种在卷积核内引入间隔的方法，通过增加卷积核中相邻权重之间的距离来扩大感受野。
    • 扩张卷积有助于捕获更大范围的上下文信息，而不增加参数的数量。

  • 反卷积（Deconvolution）：

    • 反卷积，有时也称为转置卷积，是一种将输入特征图的空间尺寸增加的操作。
    • 在某些情况下，为了还原或增加特征图的空间分辨率，可以使用反卷积操作。这可以用于上采样。

• 给定输入特征图（feature map）的大小 Lin = [P, Q]，以及卷积的相关参数（padding、dilation、kernel size、stride），计算输出特征图的大小 Lout

  • $L_{out} = \frac{{L_{in} + 2 \times \text{{padding}} - \text{{dilation}} \times (\text{{kernel size}} - 1) - 1}}{stride} + 1$
  • padding 是填充大小。
  • dilation 是膨胀率。
  • kernel size 是卷积核的大小。
  • stride 是步幅。

• 感受野 The receptive field of a feature can be briefly defined as the region in the input image pixel space that the feature is calculated from

  • Calculation
    • $j_{out} = j_{in} × s$
    • $r_{out} =r_{in} +(k−1)×j_{in}$
    • rin: the current receptive field
    • j (jump): the distance between two adjacent features
    • k, p, s: kernel size, padding size, and stride size

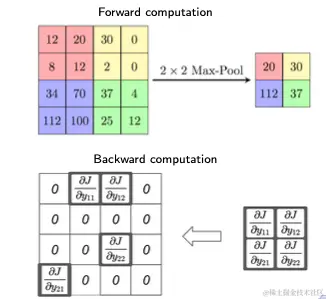

• Pooling 池化

  • 操作方式：
    • 通常使用固定大小的池化窗口，比如 2×22×2。
    • 池化窗口在输入特征图上滑动，每次选取窗口中的最大值作为输出。
  • 步幅（Stride） ：
    • 池化窗口的移动步幅通常设定为池化窗口大小，以确保不重叠。
  • 独立通道操作：
    • 对每个输入通道（channel）独立进行池化操作。
  • 尺寸计算：
    • 输入特征图大小为$P \times Q \times C$，其中P和Q是空间维度，C是通道数。
    • 输出特征图大小为$\frac{P}{2} \times\frac{Q}{2}\times C$，假设使用的是 2×2的最大池化。


• Partial Convolution

  Partial Convolution 是一种用于图像修复（image inpainting）任务的卷积操作，其目标是填充输入图像中的空洞。Partial Convolution 的核心思想是，如果当前卷积窗口中至少有一个有效的输入值（即二值掩模中至少有一个非零元素），那么输出值将根据有效输入进行计算；否则，输出值将为零。

  $$x' = \begin{cases} \frac{\sum_{i}^{ } x_iw_i + b}{\sum_{i}^{ } 1}, & \text{if } \sum_{i}^{ } m_i > 0 \\ 0, & \text{otherwise} \end{cases}$$

  x and m denote feature (or pixel) values for the current convolution window and the corresponding binary mask, respectively；x′ is the output feature value

CNN Architectures for Image Understanding

• Overfeat

  OverFeat是一种用于图像分类、目标检测和定位的深度学习模型架构。OverFeat采用了滑动窗口的方法，即在不同位置尺度上滑动小窗口并使用CNN提取特征，从而实现对整个图像的全局理解。

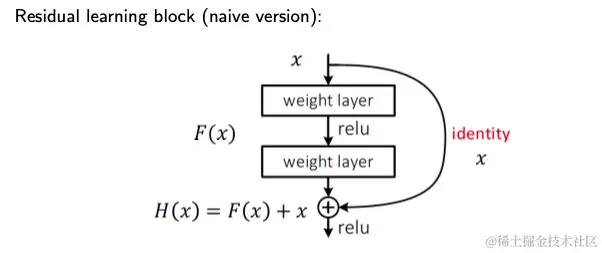

• Deep Residual Learning 深度残差学习 残差块包含了一个跳跃连接（skip connection），将输入添加到网络的输出，形成残差。这样，网络可以通过学习残差来逐渐调整权重，而不是直接学习完整的映射。这使得网络可以更轻松地训练非常深的层次，减轻了梯度消失的问题。
