引言

本文档简要介绍了protobuf中基础的编码规则。

Varint编码

参考链接

字节序

大端序：高字节放低地址，低字节放高地址（符合书写习惯：从左到右）
小端序：高字节放高地址，低字节放低地址

定长编码

16位整型——2个字节

32位整型——4个字节

64位整型——8个字节

变长编码

🔔为什么用变长编码： 比如对于一个64位整数来说，需要使用8字节来存储。但是通常情况下我们存储这8个字节的数据通常不会占用8个字节这么多。例如：140（二进制为：1000 1100），只需要占用两个字节，剩余高位全是0，其实是可以不用存储。

所以变长编码的本质就是：根据待编码的数据的大小，动态使用不同大小的空间来存储，从而达成减少占用的效果。
如何实现：将一个字节（8位）分成1 + 7：
- 最高位位标志位（continuation bit） ，表示当前字节的负载已经结束。（0表示结束，1表示为结束）
- 低7位为负载（payload） ，存储的就是实际的数字的比特位。
对于无符号64bit整型，使用变长编码的话，占用的字节数为1~10字节。


有符号数的编码

对于负数来说，protobuf首先将其转换为无符号数，再进行varint的编码。 （称作：zigzag编码）

转换的公式为： $n < 0 \rightarrow 2\times|n|-1$

Encoding

字段编码原则

TLV（Tag-Length-Value） ，也就是每一个字段都是按照TLV的原则来进行编码。

Tag

由field number和wire type组成，field number就是我们定义proto文件的时候，每个字段后面的=后面的数字。

由这两个组成Tag的公式为 (field_number << 3) | wire_type

例子解析

message Address {
  string addr = 1;
  int32 number = 2;
}

// 创建一个Address对象
addr := &Address{
    Addr: "XiaRoad",
    Number: 523000,
}

对上面的addr的编码过程为（TLV规则）：

1. 首先对Addr进行编码：

第一个字段Addr
- T：首先计算field-1的tag：tag1 = (1 << 3) | 2 = 10 = 0x0A，string 的 wire_type=2。 对tag1进行变长编码，得到的结果依然是0x0A；
- L：随后计算字符串的长度，len("XiaRoad")=7，对7进行变长编码，得到的结果为0x07；
- V：接着拼接上字符串"XiaRoad"的二进制表示（此处为ASCII）：0x58 0x69 0x61 0x52 0x6F 0x61 0x64
最终第一个字段的编码结果为（十六进制） 0A 07 58 69 61 52 6F 61 64

2. 随后对Number进行编码：

第二个字段Number
- T：首先计算field-2的tag：tag2 = (2 << 3) | 0 = 16 = 0x10，int32的wire_type=0。对tag2进行变长编码，得到的结果依然是0x10；
- L：由于是整型，所以没有不像字符串那样有长度，所以此处就没有Length
- V：随后是对Number的值，也就是523000进行变长编码，得到的结果为0xF8 0xF5 0x1F（小端序）
最终将上述的结果拼接，得到第二个字段的编码结果为（十六进制）：10 F8 F5 1F

最终得到整个的addr对象的编码结果为：

0A 07 58 69 61 52 6F 61 64 10 F8 F5 1F，一共占用13个字节。

字段嵌套的情况

📌protobuf中规定，字段嵌套的wire_type=2，也就是和string的情况类似的处理。T-L-V，L就是被嵌套的字段编码后的长度。

message Address {
  string addr = 1;
  int32 number = 2;
}

message People {
  int32 age = 1;
  string name = 2;
  Address addr = 3;
}

// 对对象p进行序列化
p := &pb.People{
    Age: 20,
    Name: "HelloWps",
    Addr: &pb.Address{
        Addr: "XiaRoad",
        Number: 523000,
    },
}

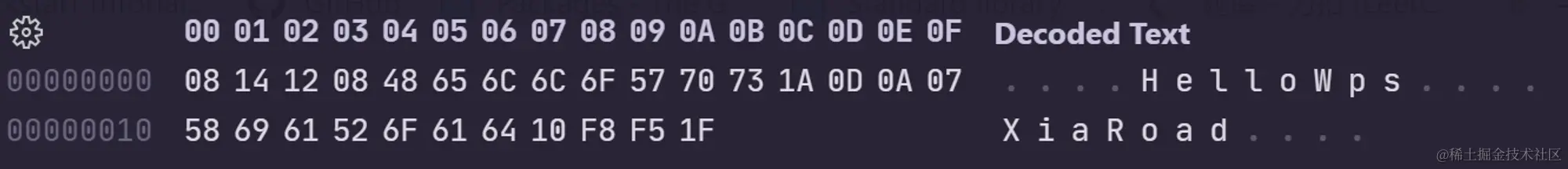

例如上面的例子：Address被嵌套进People中。 protobuf编码例子1.png

repeated字段

被repeated标识的字段的wire_type=2。 (1 << 3 | 2 = 0x0A)
Length表示的是后续每个element编码叠加后的长度。(例如下面例子中的长度为 0x09）

// repeat的情况
message IntSlice {
  repeated int32 elems = 1;
}

//
ele := &pb.IntSlice{
    Elems: []int32{100, 200, 300, 400, 500},
}

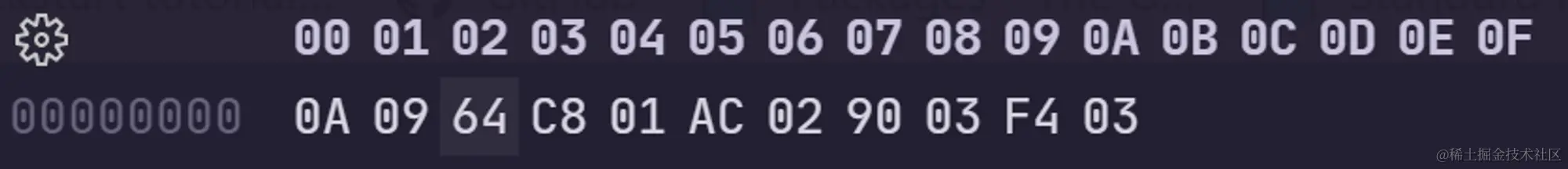

例如下图所示： protobuf编码例子2.png

注意

protobuf中的编码顺序是按照字段的序号来排序的，字段序号小的编码后放在前面。

message Location {
  string loc = 3489;
  int32 number = 189;
}
// 上面的message中，number首先被编码，然后loc再被编码

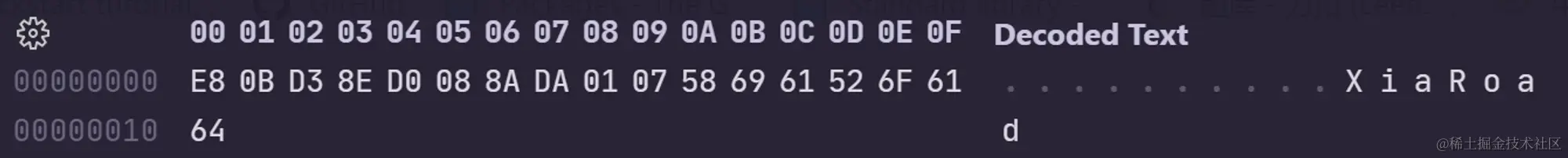

例如下图所示：


为什么推荐使用1~15的字段序号？

因为1~15的字段序号编码后的tag只占用一个字节。（依据： (field_number << 3) | wire_type）
为什么序号不能有0？

同样是依据：(field_number << 3) | wire_type，因为field_number要左移3位，对数字0进行左移没有意义。
