Mysql架构

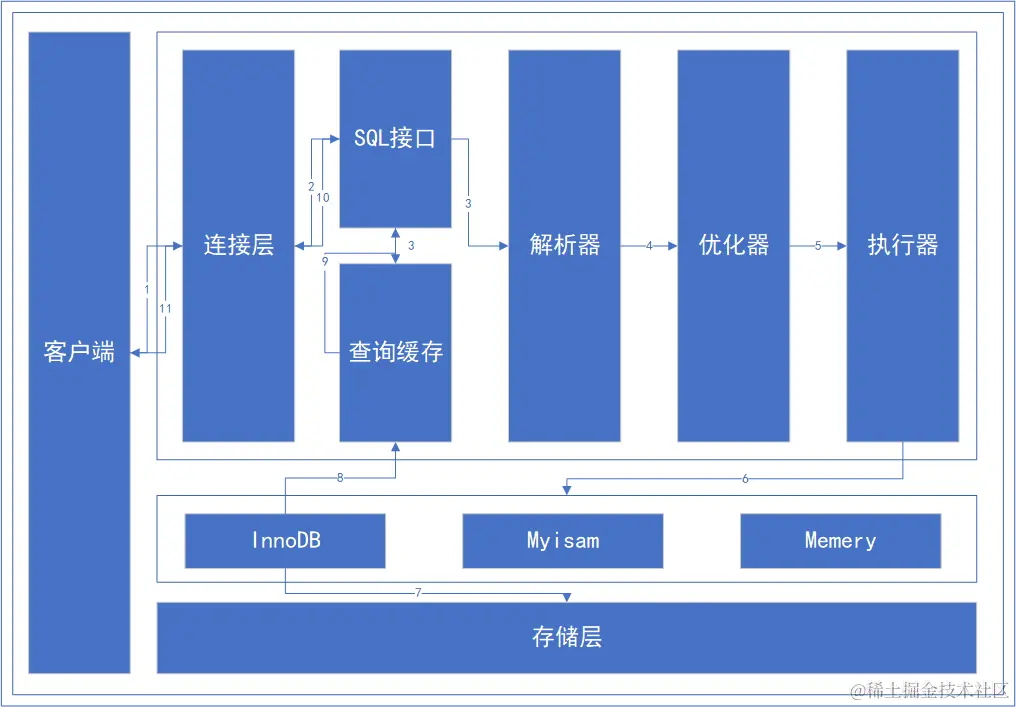

- 架构图
- 连接层
- 建立TCP连接、维护连接、校验账号密码、权限等
- server层
- SQL接口：主要负责接收需要执行的SQL，和返回SQL的执行结果
- 查询缓存：每次执行查询语句会以SQL为key将查询结果储存到缓存中，下次查询只要SQL完全匹配就直接返回缓存结果，如果执行的是增删改会将涉及的表的缓存删除。查询缓存默认在5.7关闭状态，由于需要完全匹配SQL（大小写、空格、动态参数）导致命中率低。在8.0删除了查询缓存功能
- 解析器：将SQL按照关键字、语法解析成语法树、生成执行计划，中途有关键字、语法错误直接通过SQL接口返回
- 优化器：使用多种策略和算法选择最优执行计划，包含顺序扫描、索引扫描、范围扫描、嵌套、循环连接哈希连接等。优化器在选择最优执行计划时，还会根据连接表的数量、查询条件的复杂性、字段排序、分组等。最后将执行计划交给执行器执行
- 执行器：调用存储引擎执行SQL语句
- 引擎层：
- innodb、myisam、memory等
- innodb和myisam区别：innodb支持行锁 支持事务 支持聚簇索引 支持外键，myisam支持表锁 不支持事务 只支持非聚簇索引 不支持外键
- 缓冲池：MySQL的缓冲池不仅InnoDB实现了，其他存储引擎如MyISAM也实现了自己的缓冲池机制。但是，通常我们谈论的MySQL缓冲池主要指InnoDB缓冲池，因为InnoDB是MySQL的默认存储引擎，并且在许多方面相比MyISAM有更好的性能和特性。 InnoDB的缓冲池称为InnoDB Buffer Pool，它是一个内存区域，用于存储最近访问过的数据页和索引页。通过将常用的数据和索引存放在内存中，可以减少磁盘I/O操作的次数，从而提高数据库的整体性能。 MyISAM也有自己的缓冲机制，称为MyISAM Buffer。MyISAM Buffer主要用于存储MyISAM表的索引和数据块，以提高查询性能。
- InnoDB存储结构：

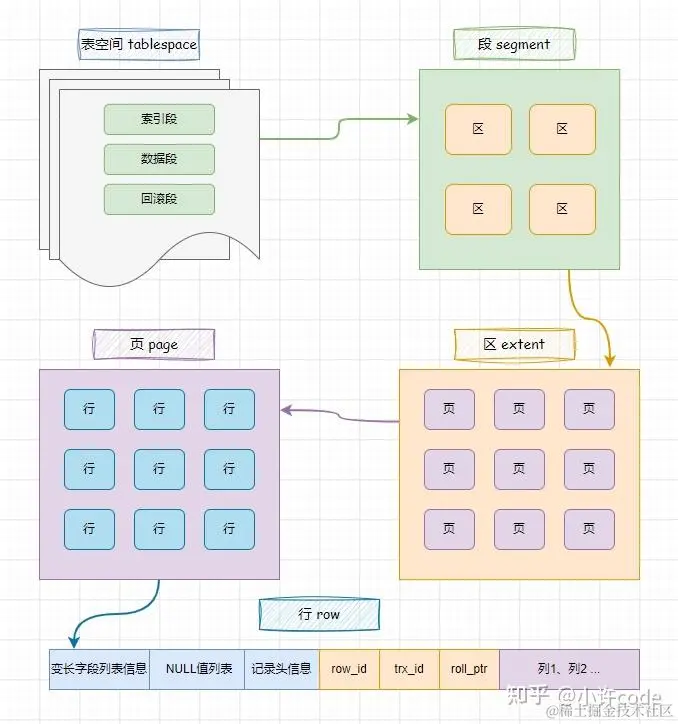

- 结构图：
- 结构图：
- 表空间：由数据段、索引段、回滚段构成，一个表对应的一个.ibd文件即一个表空间
- 段：将叶子节点所在区存放在一起构成数据段、将非叶子节点区存放一起构成索引段
- 区：一个区会分配64个连续的16KB大小的页，也就是1M大小
- 页：InnoDB底层最小的存储单位默认16KB大小
- File_Header 文件头：
- FIL_PAGE_OFFSET：页号可以确定唯一页

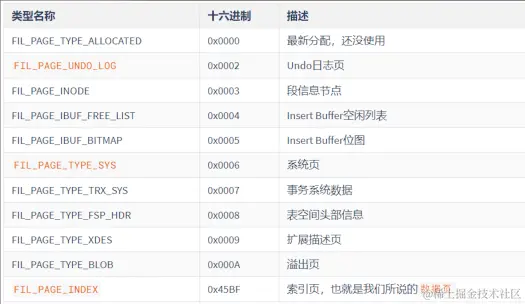

- FIL_PAGE_TYPE：页类型（undo页、事务页、系统页、索引页）
- FIL_PAGE_PREV和FIL_PAGE_NEXT：上一页号、下一页号
- FIL_PAGE_SPACE_OR_CHKSUM：页的校验和
- FIL_PAGE_FILE_FLUSH_LSN：记录最后更改日志偏移量
- FIL_PAGE_ARCH_LOG_NO_OR_SPACE_ID：页属于哪个空间
- File_Trailer 文件尾：校验页是否完整
- Page Header 页头：记录的状态信息
- User_Records 数据行：从小到大有序数据单向链表
- 行格式：变长字段列表、null值列表、记录头信息、真实记录(内含三个隐藏列：trx_id、row_id、roll_pointer:指向更新这个事务之前生成的undolog)、其他信息
- 变长字段列表：
- null值列表：
- 记录头信息：
- 预留位1：
- 预留位2：
- delete_flag：删除标识
- min_rec_flag:最小记录为1，其他用户自己添加的都为0
- n_owned:和页的文件目录有关系
- head_no:自动两天隐藏记录为0、1最小、最大记录，然后用户自己的记录从2开始累计
- record_type:记录类型：0-普通记录，1-非叶子节点记录，2-最小记录，3-最大记录
- next_record:下条记录的相对位置
- trx_id：事务ID
- row_id：行唯一ID
- roll_pointer：指向更新这个事务之前生成的undolog
- 其他信息：
- Free_Space 空闲空间：剩余空间
- Page Directory 文件目录：存储多个组数据：存储形式为每组最小主键和该组的一行数据
- 由于页内数据为单向链表形式存储，增删快，查询慢为了加快检索速度就做了目录页，通过二分法主键来找到对应的槽位再检索内部数据
- 所以通过主键检索就会直接走二分法，非主键就会全表扫描
- Infimum+Supremum 最大最小记录：这两个记录是虚拟记录它们对应行格式中page_no为0,1
- File_Header 文件头：
- 存储层：对上层服务提供最基础的文件服务，如日志、数据、索引等文件的支持
- 架构图
