Canal简介
canal [kə’næl] ，译意为水道/管道/沟渠，主要用途是基于 MySQL 数据库增量日志解析，提供增量数据订阅和消费
早期阿里巴巴因为杭州和美国双机房部署，存在跨机房同步的业务需求，实现方式主要是基于业务 trigger 获取增量变更。从 2010 年开始，业务逐步尝试数据库日志解析获取增量变更进行同步，由此衍生出了大量的数据库增量订阅和消费业务。
基于日志增量订阅和消费的业务包括
- 数据库镜像
- 数据库实时备份
- 索引构建和实时维护(拆分异构索引、倒排索引等)
- 业务 cache 刷新
- 带业务逻辑的增量数据处理
当前的 canal 支持源端 MySQL 版本包括 5.1.x , 5.5.x , 5.6.x , 5.7.x , 8.0.x
工作原理
- canal 模拟 MySQL slave 的交互协议，伪装自己为 MySQL slave ，向 MySQL master 发送 dump 协议
- MySQL master 收到 dump 请求，开始推送 binary log 给 slave (即 canal )
- canal 解析 binary log 对象(原始为 byte 流)
学习
- 秉承着一切以官方文档为准的思想,先找Canal的官方github地址: github.com/alibaba/can…
- Canal的官方文档非常优秀,对Canal的介绍全面而且清晰,学习canal完全够用了,这里主要记录一些实践的感悟和遇到的问题.
快速应用和API了解
搭建环境
本次实验在本机利用VMWare虚拟机搭建了CentOS7系统,安装了JDK(操作简单,不再讲了),然后安装了MySQL数据库和,具体的过程不再详细介绍,安装MySQL可以直接看博客(如果使用本地MySQL也是可以的,但是一般来说为了模拟真实环境,我还是习惯把MySQL装在虚拟机):
【centos7 + MySQL5.7 安装】centos7 安装MySQL5.7
值得注意的是,yum install mysql后还需要执行命令安装mariadb-server,两篇博客没有提到这点
yum install -y mariadb-server
给mysql设置初始密码时,如果密码过于简单,可能会有下面的提示:
ERROR 1819 (HY000): Your password does not satisfy the current policy requirements
MySQL中使用以下命令即可解决:
set global validate_password_policy=0;
set global validate_password_length=1;

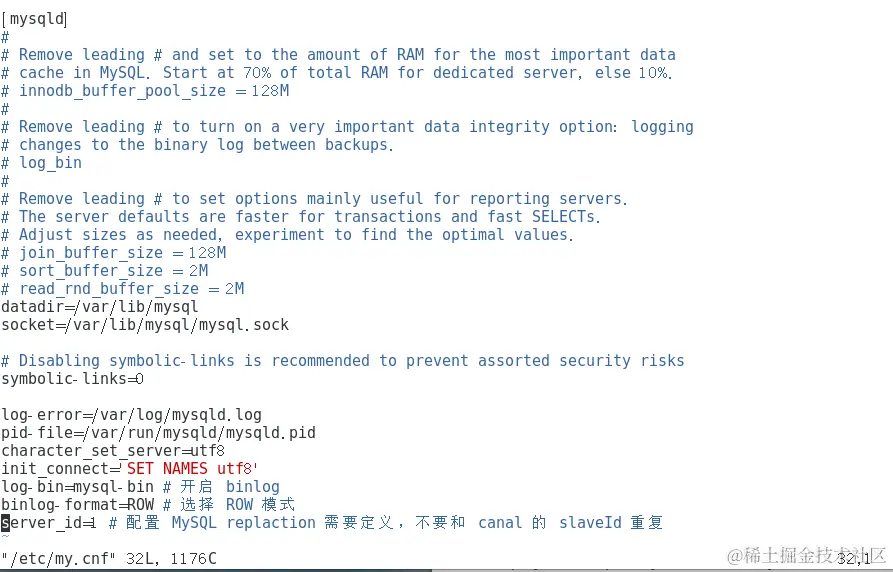

编辑mysql的my.cnf文件,命令: vim /etc/my.cnf
[mysqld]
log-bin=mysql-bin # 开启 binlog
binlog-format=ROW # 选择 ROW 模式
server_id=1 # 配置 MySQL replaction 需要定义，不要和 canal 的 slaveId 重复
然后开始下载Canal,在官方网址选合适的版本 github.com/alibaba/can… ,使用wget下载解压即可.
值得注意的是,使用宿主机连接linux虚拟机的Canal时,务必打开防火墙的11111端口(Canal默认端口),命令如下:
//开启端口
firewall-cmd --zone=public --add-port=11111/tcp --permanent
附上防火墙端口操作其他命令:
//查询端口号11111是否开启：
firewall-cmd --query-port=11111/tcp
//重启防火墙：
firewall-cmd --reload
//查询有哪些端口是开启的:
firewall-cmd --list-port
//禁用端口
firewall-cmd --zone=public --remove-port=11111/tcp --permanent
配置完毕后,就可以直接看官方文档进行后续操作了: github.com/alibaba/can…
关于MySQL的用户MySQL slave的权限,测试的时候我们可以直接用ROOT用户,它默认就有权限,其实不需要配置了.

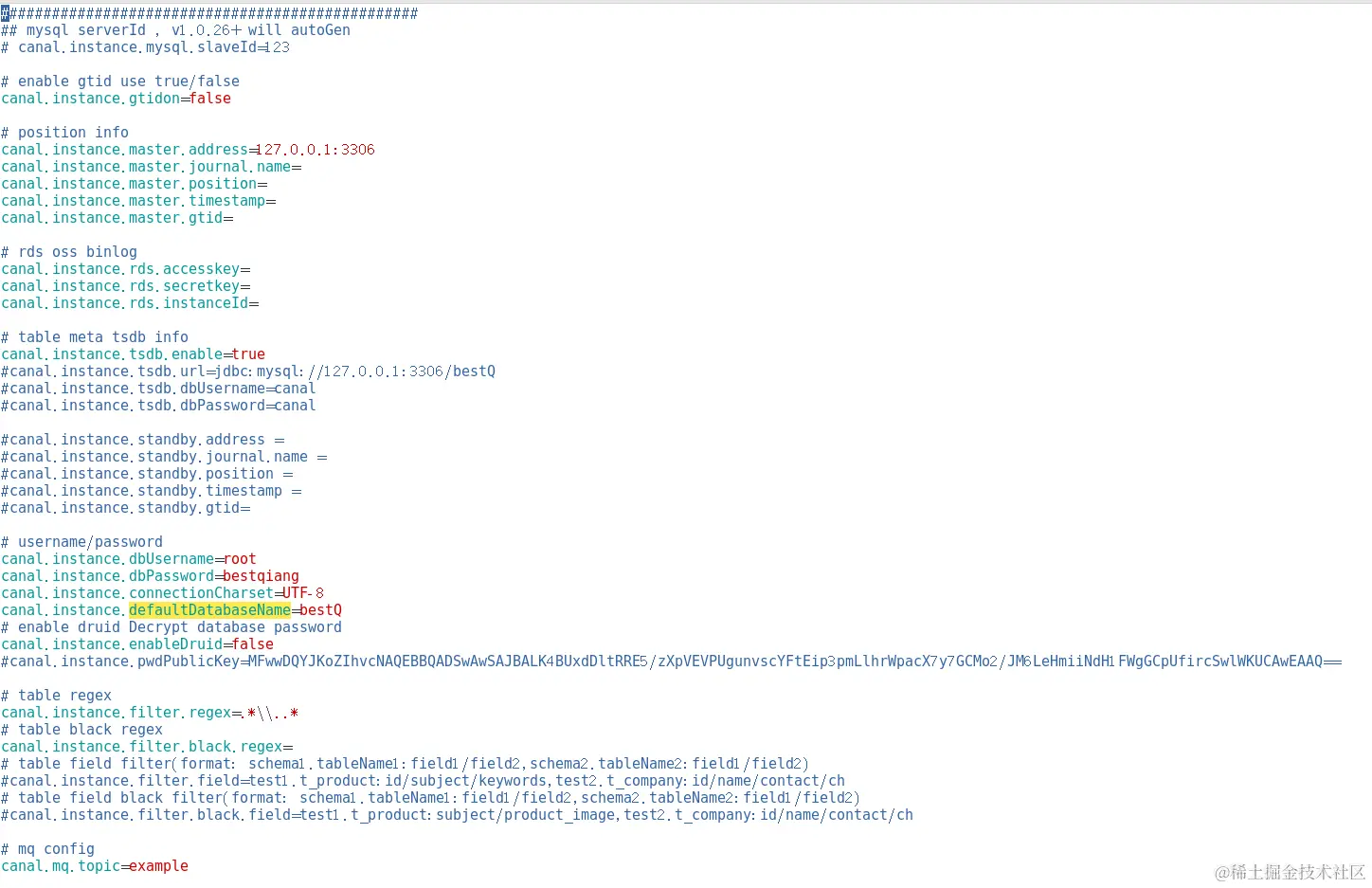

这里我简单进行配置然后启动成功:
运行 ./bin/startup.sh 启动成功,可以查看日志:
Client API基本了解和连接Canal服务
建立maven工程,引入Canal的client包坐标:
<dependency>
<groupId>com.alibaba.otter</groupId>
<artifactId>canal.client</artifactId>
<version>1.1.0</version>
</dependency>
按照官方的文档的目录ClientExample ,里面没有什么有价值的信息,跟着这个example去下载源码也看不太明白,少走弯路.可以直接点开ClientAPI,里面非常详细的介绍了
- canal client的类设计
- 流式API的异步响应模型
- 数据对象格式(protobuff高效格式)
- 基本使用的例子.
不得不说这文档写的很详细,而且有清晰有条理,看完后在下载源码进行阅读,看起来就轻松多了,下面是我写的一个测试用例(非HA模式,HA模式配置等看完下面两章配置以后,用Cluster进行连接就ok了),大家可以直接copy改一下地址在本地测试.
@Test
public void test() {
// 根据ip，直接创建链接，无HA的功能
String destination = "example";
CanalConnector connector = CanalConnectors.newSingleConnector(new InetSocketAddress("192.168.122.3", 11111),
destination,
"root",
"bestqiang");
connector.connect();
connector.subscribe();
int batchSize = 5 * 1024;
while (true) {
Message message = connector.getWithoutAck(batchSize); // 获取指定数量的数据
// ackQueue.add(batchId); // 添加到ack处理队列,由异步线程进行ack,可直接获取下一批数据
long batchId = message.getId();
int size = message.getEntries().size();
List<Entry> entries = message.getEntries();
if (batchId == -1 || size == 0) {
try {
Thread.sleep(1000);
} catch (InterruptedException e) {
log.error("程序出错");
connector.rollback(batchId); // 处理失败, 回滚数据
}
} else {
log.info("================> 本次的的batchId为: {}", batchId);
log.info("================> 本次请求的大小为: {}", size);
for (Entry entry : entries) {
if (entry.getEntryType() == EntryType.TRANSACTIONBEGIN
|| entry.getEntryType() == EntryType.TRANSACTIONEND
|| entry.getEntryType() == EntryType.HEARTBEAT) {
continue;
}
RowChange rowChage = null;
try {
rowChage = RowChange.parseFrom(entry.getStoreValue());
} catch (Exception e) {
log.error("ERROR ## parser of eromanga-event has an error , data:"
+ entry.toString(), e);
}
EventType eventType = rowChage.getEventType();
log.info(String.format("binlog[%s:%s] , name[%s,%s] , eventType : %s",
entry.getHeader().getLogfileName(),
entry.getHeader().getLogfileOffset(),
entry.getHeader().getSchemaName(),
entry.getHeader().getTableName(),
eventType));
if (eventType == EventType.QUERY || rowChage.getIsDdl()) {
log.info(" sql ----> " + rowChage.getSql());
}
for (CanalEntry.RowData rowData : rowChage.getRowDatasList()) {
if (eventType == EventType.DELETE) {
print(rowData.getBeforeColumnsList());
} else if (eventType == CanalEntry.EventType.INSERT) {
print(rowData.getAfterColumnsList());
} else {
log.info("-------> before");
print(rowData.getBeforeColumnsList());
log.info("-------> after");
print(rowData.getAfterColumnsList());
}
}
}
}
if (batchId != -1) {
connector.ack(batchId); // 提交确认
}
}
}
private void print(List<Column> columns) {
for (Column column : columns) {
log.info(column.getName() + " : " + column.getValue() + " update=" + column.getUpdated());
}
}
在程序运行后,用navicat连接数据库,在bestQ库:user表中插入两条信息:
从打印结果可以看到,单机模式的client成功连接Canal Server,并获取了数据库增量信息:
2020-07-29 17:27:44.549 INFO [main] com.bestqiang.canal.CanalStudyTest:55 say: ================> 本次的的batchId为: 29
2020-07-29 17:27:44.599 INFO [main] com.bestqiang.canal.CanalStudyTest:56 say: ================> 本次请求的大小为: 6
2020-07-29 17:27:44.613 INFO [main] com.bestqiang.canal.CanalStudyTest:73 say: binlog[mysql-bin.000002:10462] , name[bestQ,user] , eventType : INSERT
2020-07-29 17:27:44.614 INFO [main] com.bestqiang.canal.CanalStudyTest:106 say: id : 30 update=true
2020-07-29 17:27:44.615 INFO [main] com.bestqiang.canal.CanalStudyTest:106 say: sex : 女 update=true
2020-07-29 17:27:44.615 INFO [main] com.bestqiang.canal.CanalStudyTest:106 say: name : 小京 update=true
2020-07-29 17:27:44.616 INFO [main] com.bestqiang.canal.CanalStudyTest:73 say: binlog[mysql-bin.000002:10738] , name[bestQ,user] , eventType : INSERT
2020-07-29 17:27:44.617 INFO [main] com.bestqiang.canal.CanalStudyTest:106 say: id : 31 update=true
2020-07-29 17:27:44.617 INFO [main] com.bestqiang.canal.CanalStudyTest:106 say: sex : 男 update=true
2020-07-29 17:27:44.617 INFO [main] com.bestqiang.canal.CanalStudyTest:106 say: name : 小东 update=true
此外还有一个ClientAdapter是关于Canal的数据库同步功能,可以用于数据库之间的数据同步,主要将ETL的一些配置,有时间的话也可以试一下.
Canal管理页面和性能表现
对应页面 Canal Admin QuickStart 和 Canal Performance 以及它们的兄弟页面,这两章的介绍是关于Canal的WebUI操作界面管理和性能的一些测试评估的,写的挺详细的,可以都看一下了解一下怎么用,暂时不再做过多的讲解了,不作为重点.
Canal配置指南和整体设计
- 配置指南AdminGuide
- 整体设计DevGuide
这两章很重要!可以当作重点来看,由于官方文档比较详细优秀,所以直接看它就可以.
配置指南中主要介绍了几个关键点:
- 环境要求
- 部署和基本配置
- HA模式的配置
- MySQL多节点解析配置
整体设计中主要介绍了以下几个关键点:
- 产品整体设计
- 应用扩展方式
由于这本身就是由Java写的,所以说熟悉Java的小伙伴很了解配置方式了,可以参看下图,直接根据配置指南在spring的配置文件改就行了,其实就是配置一个Instance的Bean对象,使用PropertyPlaceholderConfigurer引入对应的properties文件配置的一些属性填进去:
附上配置加载的图,意思就是我们的instance可以通过Rpc/Http读取配置来启动(阿里那边内部的平台),也可以直接用本地Spring配置来启动,我们要使用一般就用它了(官网上这张图貌似崩了,这是从其他博客copy的):
值得说明的是,配置指南看完后还不足以让使用者了解如何去配置.需要结合整体设计文章仔细看一下.
整体设计中描述了Instance子模块的
- eventParser: 数据源接入，模拟 slave 协议和 master 进行交互，协议解析
- eventSink: Parser 和 Store 链接器，进行数据过滤，加工，分发的工作
- eventStore: 数据存储 (可以存取在Memory, File, zk)
- metaManager: 增量订阅 & 消费信息管理器
其中eventSink模块有一句话这样说: 常见的 sink 业务有 1:n 和 n:1 形式，目前 GroupEventSink 主要是解决 n:1 的归并类业务
具体可以这样理解eventSink：
- 数据过滤：支持通配符的过滤模式，表名，字段内容等
- 数据路由/分发：解决1:n (1个parser对应多个store的模式)
- 数据归并：解决n:1 (多个parser对应1个store)
- 数据加工：在进入store之前进行额外的处理，比如join
1:n和n:1业务分别指的什么?
1 数据1:n业务 ：
为了合理的利用数据库资源， 一般常见的业务都是按照schema进行隔离，然后在mysql上层或者dao这一层面上，进行一个数据源路由，屏蔽数据库物理位置对开发的影响，阿里系主要是通过cobar/tddl来解决数据源路由问题。 所以，一般一个数据库实例上，会部署多个schema，每个schema会有由1个或者多个业务方关注。
2 数据n:1业务：
同样，当一个业务的数据规模达到一定的量级后，必然会涉及到水平拆分和垂直拆分的问题，针对这些拆分的数据需要处理时，就需要链接多个store进行处理，消费的位点就会变成多份，而且数据消费的进度无法得到尽可能有序的保证。 所以，在一定业务场景下，需要将拆分后的增量数据进行归并处理，比如按照时间戳/全局id进行排序归并.(参考了这个博客,也可以看看 www.cnblogs.com/yulu080808/…)
由于这是一个Java应用,所以我们可以直接在maven项目里把对应的canal.deployer的jar包引进来,对其中的maven依赖的版本如Spring,Zookeeper等可以进行自由升级,然后对配置文件进行覆盖,然后对项目进行改造,实现我们专属的Canal.其实我们也可以把Client和Server部署在一起,可以降低延迟,提高效率.
结语
这里主要梳理了Canal的大概学习步骤,主要还得去官方文档去学,我踩了一遍坑,把需要注意的点和学习顺序,以及自己的一些理解梳理了一下,注意实践和学习相结合,可以更好的理解Canal.
