产品品牌：永嘉微电/VINKA
产品型号：VKD232C

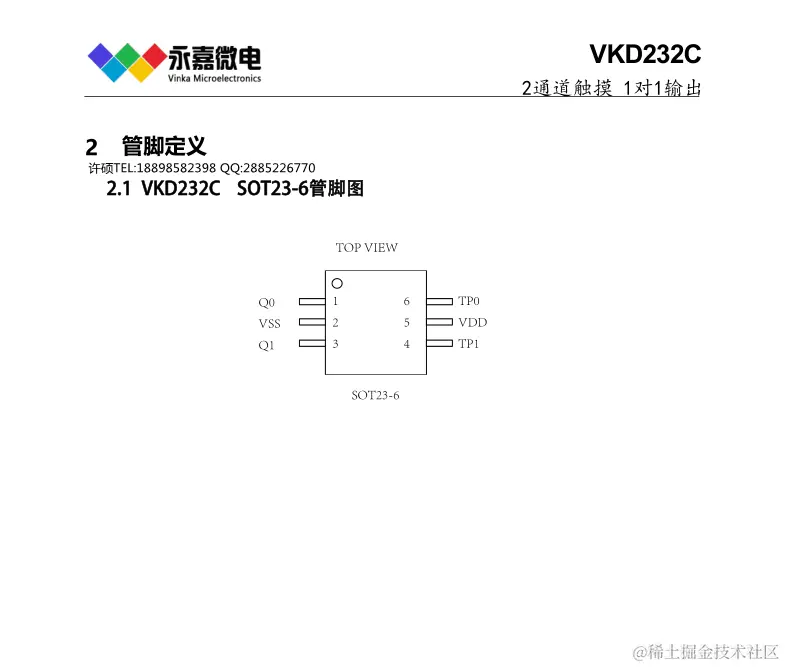

封装形式：SOT236
概述
VKD232C具有2个触摸按键，可用来检测外部触摸按键上人手的触摸动作。该芯片具有较高的集成度，仅需极少的外部组件便可实现触摸按键的检测。直接输出，低电平有效，支持多键。芯片内部集成了稳压电路，提供稳定的电压给触摸检测，可减少按键检测错误的发生，提高了可靠性。此触摸芯片具有环境变化自校准功能，低待机电流，宽工作电压等特性，为各种2触摸按键+IO输出的应用提供了一种简单而又有效的实现方法。ZTT2309
特点
•工作电压 2.4-5.5V
•待机电流 2.5uA/3V
•工作电流 4.0uA/3V
•低压复位功能（LV R）
•内置触摸检测专用稳压电路
•触摸输出响应时间：工作模式 60mS ，待机模式220mS
•直接输出,低电平有效,支持多键
•各触摸通道单独接对地小电容微调灵敏度（0-50pF）
•触摸防呆功能，最长输出时间约16S
•上电0.5S内为稳定时间，禁止触摸
•根据环境变化自校准参数
•封装
SOT23-6L(3mm x 3mm PP=0.95mm)
电容式触摸触控IC系列简介如下：
标准触控IC-电池供电系列：
VKD223EB 工作电压/工作电流/待机电流：2.0V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/
锁存输出 最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V 封装：SOT23-6；DICE/DIE 裸片(绑定COB) 低功耗
VKD223B 工作电压/工作电流/待机电流：2.0V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/锁存输出 最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V 封装：SOT23-6 低功耗
VKD233DG/HG 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/
锁存输出 最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V 封装：DFN6(22超小体积) 低功耗
VKD233DB/HB 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA*/1.5μA(3V) 感应通道数：1 输出方式：直接/锁存输出 最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V 封装：SOT23-6 低功耗
VKD233DH/HH 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/
锁存输出 最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V 封装：SOT23-6 低功耗/长按16S复位
VKD233DS/HS 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/---(3V) 感应通道数：1 输出方式：直接/
锁存输出 最长响应时间快速模式46ms @VDD=3V 封装：DFN6(2*2超小体积) 长按16S复位
VKD233DR/HR 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/
锁存输出 最长响应时间快速模式46ms,低功耗模式160ms @VDD=3V 封装：DFN6(2*2超小体积)
低功耗/长按16S复位
VKD233DQ/HQ 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/---(3V) 感应通道数：1 输出方式：直接/
锁存输出 最长响应时间快速模式46ms @VDD=3V 封装：SOT23-6 长按16S复位
VKD233DM/HM 工作电压/工作电流/待机电流：2.4V-5.5V/5.0μA/---(3V) 感应通道数：1 输出方式：开漏
输出(低有效) 最长响应时间快速模式46ms @VDD=3V 封装：SOT23-6 长按16S复位
——————————————————————————————————————————————————
VKD232C 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：2 输出方式：直接
输出(低有效) 最长响应时间快速模式46ms,低功耗模式220ms @VDD=3V 封装：SOT23-6 低功耗/长按16S复位
VKD104BR/CR 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：2 输出方式：直接/锁存输出 最长响应时间快速模式46ms,低功耗模式160ms @VDD=3V 封装：SOP8 低功耗
VKD104BR-3H/VKD104CR-3H 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：3 输出方式：直接/锁存输出 最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V 封装：SOP8 低功耗
VKD104 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：4 输出方式：直接/锁存/开漏输出 最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V 封装:DICE/DIE裸片(绑定COB) 低功耗；可选择长按16S复位/不复位
VKD104BC/CC 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：4 输出方式：直接/锁存/开漏输出 最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V 封装:SOP16 低功耗；可选择长按16S复位/不复位
VKD104CB/SB 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：4 输出方式：直接/锁存/开漏输出 最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V 封装:SSOP16 低功耗；可选择长按16S复位/不复位
抗干扰低功耗触控IC-高性价比系列
VK3601 工作电压/待机电流：2.4V-5.5V/4μA(3V) 感应通道数：1 输出方式：直接输出
抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOT23-6
VK3601SS-1 工作电压/待机电流：2.4V-5.5V/3μA(3V) 感应通道数：1 输出方式：---
抗干扰/待机电流小，抗电源及手机干扰，三段调光/无极调光 封装：SOP8/DIP8
VK3602XS 工作电压/待机电流：2.4V-5.5V/8μA(3V) 感应通道数：2 输出方式：锁存输出
抗干扰/待机电流小，抗电源及手机干扰 封装：SOP8
VK3602K/KA 工作电压/待机电流：2.4V-5.5V/8μA(3V) 感应通道数：2 输出方式：直接输出
抗干扰/待机电流小，抗电源及手机干扰 封装：SOP8
VK3603 工作电压/待机电流：2.4V-5.5V/7μA(3V) 感应通道数：3 输出方式：直接输出
抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：ESOP8
VK3604A 工作电压/待机电流：2.4V-5.5V/7μA(3V) 感应通道数：4 输出方式：直接/锁存输出
抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16
VK3604B 工作电压/待机电流：2.4V-5.5V/7μA(3V) 感应通道数：4 输出方式：直接/锁存输出
抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SSOP16
VK36E4 工作电压/待机电流：2.4V-5.5V/6μA(3V) 感应通道数：4 输出方式：直接输出
抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：ESSOP10
VK36Q4 工作电压/待机电流：2.4V-5.5V/6μA(3V) 感应通道数：4 输出方式：直接输出
抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：DFN10(3*3超小体积)
VK3606D 工作电压/待机电流：2.4V-5.5V/7μA(3V) 感应通道数：6 输出方式：直接输出
抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16
VK3610I 工作电压/待机电流：2.4V-5.5V/9μA(3V) 感应通道数：10 输出方式：I2C输出
抗干扰/待机电流小，抗电源及手机干扰，可调节灵敏度 封装：SOP16
——————————————————————————————————————————————————
适用开关电源触摸IC系列
VK3606DM 工作电压/工作电流：3.1V-5.5V/3mA(5V) 感应通道数：6 输出方式：直接输出
抗干扰能力强，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16
VK3606OM 工作电压/工作电流：3.1V-5.5V/3mA(5V) 感应通道数：6 输出方式：直接/开漏输出
抗干扰能力强，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16
VK3606OM-A 工作电压/工作电流：3.1V-5.5V/3mA(5V) 感应通道数：6 输出方式：直接/开漏输出
抗干扰能力强，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16
VK3608BM 工作电压/工作电流：3.1V-5.5V/3mA(5V) 感应通道数：8 输出方式：直接输出
抗干扰能力强，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16
VK3610IM 工作电压/工作电流：3.1V-5.5V/3mA(5V) 感应通道数：10 输出方式：I2C输出
抗干扰能力强，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16
低功耗触摸IC-VK37XX系列
VK3702DM 工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V) 感应通道数：2 输出方式：直接输出
抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8
VK3702TM 工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V) 感应通道数：2 输出方式：直接输出
抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8
VK3702OM 工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V) 感应通道数：2 输出方式：直接输出
抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8
VK3706DM 工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V) 感应通道数：6 输出方式：直接输出
抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16
VK3706OM 工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V) 感应通道数：6 输出方式：直接/开漏输出
抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16
VK3708BM 工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V) 感应通道数：8 输出方式：直接输出
抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16
VK3710IM 工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V) 感应通道数:10 输出方式：I2C输出
抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16
