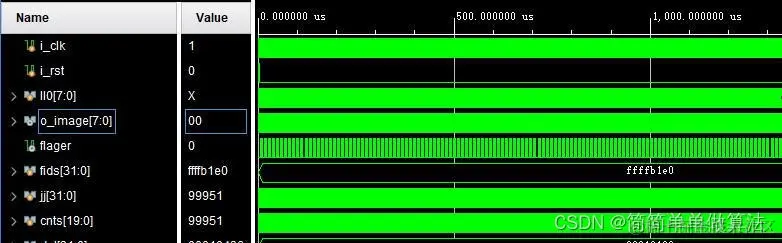

1.算法运行效果图预览

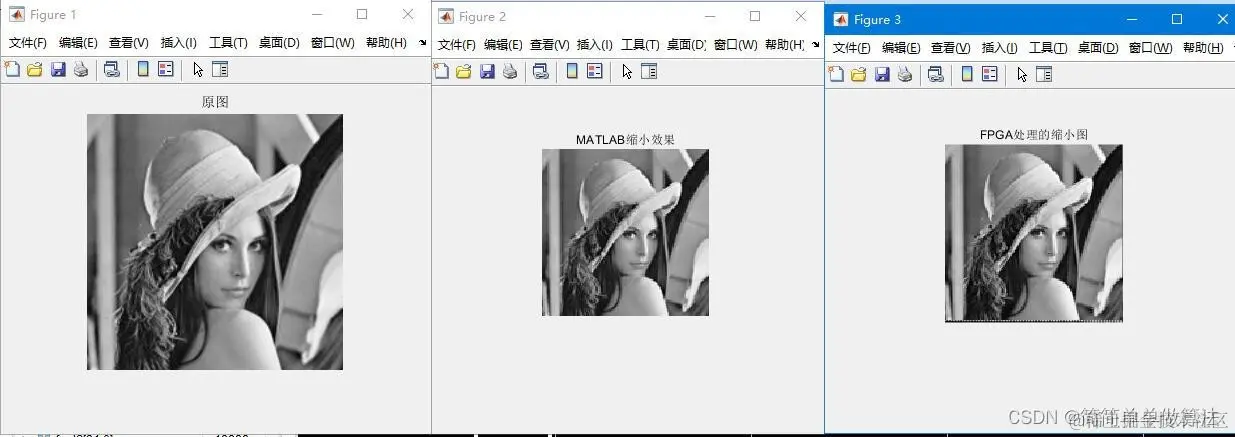

将FPGA的处理结果导出到matlab中显示图像效果：
2.算法运行软件版本
vivado2019.2
matlab2022a
3.算法理论概述
图像放小算法主要通过抽取算法实现，常见的抽取算法最大值抽取，和均值抽取。其示意图如下所示：
以缩小一半为例，如果是最大值抽取，则在一个22窗口内，选择最大的像素输出，那么整个图像的维度就变为了原图像的一半。如果是均值抽取，则在一个22窗口内，选择四个像素均值输出，那么整个图像的维度就变为了原图像的一半。
在FPGA上实现图像放小算法时，可以采用硬件并行处理的方式，以提高处理速度。具体地，可以通过图像数据缓冲单元模块来实现。
4.部分核心程序 ``timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/07/28 01:51:45
// Design Name:
// Module Name: test_image
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//
module test_image;
reg i_clk;
reg i_rst;
reg i_en;
reg [7:0] image_buff [0:100000];
reg [7:0] II0;
wire [7:0] o_image;
wire flager;
integer fids,jj=0,dat;
//D:\FPGA_Proj\FPGAtest\codepz
initial
begin
fids = $fopen("D:\FPGA_Proj\FPGAtest\codepz\data.bmp","rb");
dat = $fread(image_buff,fids);
$fclose(fids);
end
initial
begin
i_clk=1;
i_rst=1;
#2000;
i_rst=0;
end
always #10 i_clk=~i_clk;
always@(posedge i_clk)
begin
if(i_rst)
begin
II0<=0;
jj<=0;
end
else
begin
if(jj<=66614 & jj>=1)
i_en<=1'b1;
else
i_en<=1'b0;
II0<=image_buff[jj];
jj<=jj+1;
end
end
tops tops_u(
.i_clk (i_clk),
.i_rst (i_rst),
.i_en (i_en),
.i_I0 (II0),
.o_image (o_image),
.flager (flager)
);
reg[19:0]cnts;
always @(posedge i_clk or posedge i_rst)
begin
if(i_rst)
begin
cnts<=20'd0;
end
else begin
cnts<=cnts+20'd1;
end
end
integer fout1;
integer fout2;
initial begin
fout1 = $fopen("flager.txt","w");
fout2 = $fopen("expansion.txt","w");
end
always @ (posedge i_clk)
begin
if(cnts <= 66514)
begin
$fwrite(fout1,"%d\n",flager);
$fwrite(fout2,"%d\n",o_image);
end
else
begin
$fwrite(fout1,"%d\n",0);
$fwrite(fout2,"%d\n",0);
end
end
endmodule`
