openGemini：列存引擎解析

openGemini
247 阅读4分钟

列存引擎诞生的背景

在运维监控领域的某些场景中，可能存在某些标签的基数非常高的场景，如下是网络流量监控的一个样例数据：

1.png 其中，ip 地址、时间列就是典型的高基数列。

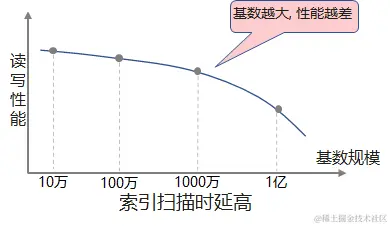

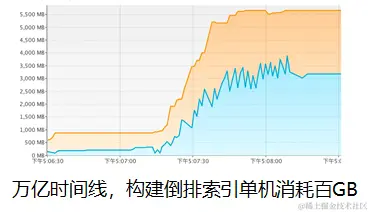

openGemini 现有的时序存储引擎在存储数据时，首先将数据按照时间线(即tag value的组合)进行聚簇，在时间线内再按照时间对数据进行排序，同时构建了 tag key/value 到时间线的倒排索引，这种存储方式在时间线数量相对有限的情形下，可以提供极致的写入与查询性能，但是在处理上述高基数场景时，时间线数量巨大，由于倒排索引与时间线数量相关，可能导致内存膨胀、读写性能下降等问题：



针对上述问题，openGemini 在 v1.1.0 版本中，推出了全新的列存引擎(HSCE)，以解决高基数带来的问题。

它如何解决高基数问题

openGemini 列存引擎解决高基数问题的核心思路是调整数据排序与索引方式，去掉与基数的关系。

假设业务数据如下：

TimeispIpdirectionISP…bps
7:05:40192.69.3.132outChina Mobile…56
7:05:40192.69.3.177outChina Telecom…66
7:05:41192.69.3.132outChina Mobile…76
……… ……

指定排序键为 ISP, direction, Time 等，那么数据按照排序键排序之后变成：

ISPdirectionTimeispIp…bps
China Mobileout7:05:40192.69.3.132…56
China Mobileout7:05:41192.69.3.132…76
China Telecomout7:05:40192.69.3.177…66
………………

排序完成之后，将数据按列存储，存储时以若干行(如 8192 行)为一个 Block 进行数据压缩并序列化，在此基础上，选取每个 Block 的第一条记录构建稀疏的聚簇索引：

(稀疏)聚簇索引
China Mobile, out, 7:05:40
…

同时与时序引擎一样，使用 LSM-Tree 结构在后台对数据进行 Compaction，保持数据的整体有序性。

引入列存引擎后，openGemini 的整体架构如下：


除了本文介绍的列存引擎以及后台 Compaction 以外，对查询引擎、接口协议也做了相应的适配，以达成更好的写入与查询性能，后续也会进一步分享相关技术。

列存引擎的使用

引入列存引擎之后，需要在创表的时候显式指定引擎类型，默认引擎类型为原有的时序引擎。创表的 DDL 命令如下：

CREATE MEASUREMENT $mst_name ($columnlists)
WITH ENGINETYPE = COLUMNSTORE
[SHARDKEY $shardkeylist]
[TYPE HASH|RANGE]
[PRIMARYKEY $primarykeylist]
[SORTKEY $sortkeylist]

其中，关键字意义如下(上述出现的大写单词均为关键字，使用时不区分大小写) ：

  • $mst_name 为创建的表名，实际使用时用具体名称替换。不支持包含 ,:;/ 等特殊字符，如需包含其他特殊字符，需要使用双引号包含 mst_name

    CREATE MEASUREMENT ":mst0" (tag1 TAG, field1 INT64 FIELD, field2 BOOL, field3 STRING, field4 FLOAT64)

  • $columnlists 用于定义 Schema，包含在括号内，需要显式指定，暂不支持对 Schema 进行变更

    (tag1 TAG, field1 INT64 FIELD, field2 BOOL, field3 STRING, field4 FLOAT64)

    columnlists 指定了每一列的列名、数据类型以及列属性，其中

    • TAG不需要指定数据类型，默认为 STRING
    • 列属性可选值为 TAG 或者 FIELD，未指定列属性时，默认为 FIELD
    • 数据类型仅支持 FLOAT64, INT64, BOOL, STRING
    • 默认带 time 列，不需要包含在 columnlists 中

  • ENGINETYPE 表示引擎类型，时序引擎为 TSSTORE，列存引擎为 COLUMNSTORE

  • SHARDKEY 关键字指定存储引擎按给定的一个或多个字段进行数据分区打散，默认按全部 TAG KEYS 进行分区打散

  • TYPE 关键字表示打散方式，分为 HASH 和 RANGE 两种。默认为 HASH

  • PRIMARYKEY 关键字指定索引列，可以是一个或者多个字段，意味着存储引擎会在这些字段之上创建索引。

  • SORTKEY 指定存储引擎内部的数据排序方式。PRIMARYKEY 和 SORTKEY 二者关系是，PRIMARYKEY 需为 SORTKEY 的左前缀，否则报错，如果只配置了其中一个，则二者保持一致。

性能提升一览

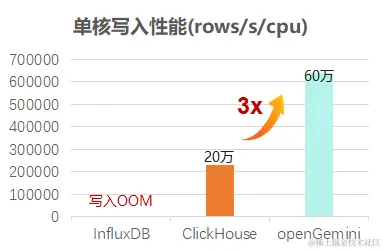

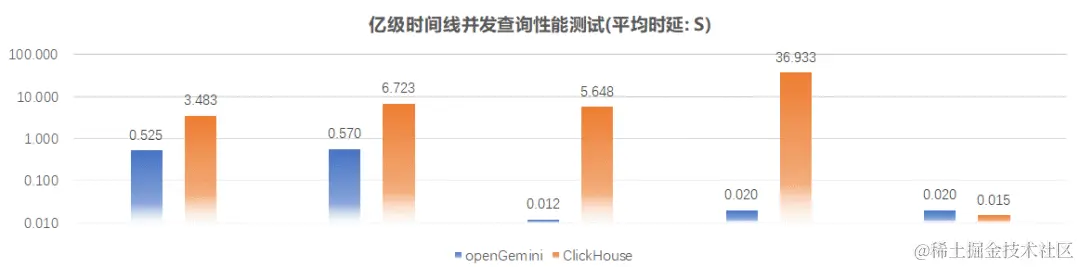

列存引擎在高基数场景下可以带来显著的性能提升，以下对比了 InfluxDB、ClickHouse 的写入与查询性能。



其中，查询场景为：

  • 场景一：查询15分钟实时流量数据(时间范围查询)
  • 场景二：指定条件查询15分钟内实时流量数据
  • 场景三：查看低基标签列表（show tag values）
  • 场景四：查看高基标签列表（show tag values）
  • 场景五：全量数据统计查询（count *）

总结

openGemini 在现有时序引擎的基础上，通过调整数据排序与索引方式，推出了列存引擎，以解决高基数带来的问题，后续在此基础上，会提供更多丰富的索引类型，以加速不同场景的查询性能。

openGemini官网：www.openGemini.org

openGemini开源地址：github.com/openGemini

openGemini公众号：

欢迎关注～ 诚邀你加入 openGemini 社区，共建、共治、共享未来！

​
