MMSegmentation教程（二）实例测试

Seiven
1,208 阅读4分钟

此篇博客借鉴同济自豪兄的教程与数据集，点击进入原链接。


预训练语义分割模型预测，本文介绍两种方式，一种为单命令行，一种为PythonAPI。

一、单命令行实现

单命令行运行时速度较慢，但易于理解，了解每个步骤的具体含义，适合新手学习。

进入 mmsegmentation 主目录

import os
os.chdir('mmsegmentation')

载入测试图像

from PIL import Image
# Image.open('data/street_uk.jpeg')

下载素材至data目录

如果报错Unable to establish SSL connection.，重新运行代码块即可。

# 伦敦街景图片
!wget https://zihao-openmmlab.obs.cn-east-3.myhuaweicloud.com/20220713-mmdetection/images/street_uk.jpeg -P data

# 卧室图片
!wget https://zihao-openmmlab.obs.cn-east-3.myhuaweicloud.com/20230130-mmseg/dataset/bedroom.jpg -P data

# 上海驾车街景视频，视频来源：https://www.youtube.com/watch?v=ll8TgCZ0plk
!wget https://zihao-download.obs.cn-east-3.myhuaweicloud.com/detectron2/traffic.mp4 -P data

# 街拍视频，2022年3月30日
!wget https://zihao-openmmlab.obs.cn-east-3.myhuaweicloud.com/20220713-mmdetection/images/street_20220330_174028.mp4 -P data

从Model Zoo中选择预训练语义分割模型的config文件和checkpoint权重文件

Model Zoo：github.com/open-mmlab/…

注意，config文件和checkpoint文件是一一对应的，请注意，一一对应。

  • Segformer算法，Cityscpaes数据集预训练模型

configs/segformer/segformer_mit-b5_8xb1-160k_cityscapes-1024x1024.py

https://download.openmmlab.com/mmsegmentation/v0.5/segformer/segformer_mit-b5_8x1_1024x1024_160k_cityscapes/segformer_mit-b5_8x1_1024x1024_160k_cityscapes_20211206_072934-87a052ec.pth

  • Segformer算法，ADE20K数据集预训练模型

configs/segformer/segformer_mit-b5_8xb2-160k_ade20k-640x640.py

https://download.openmmlab.com/mmsegmentation/v0.5/segformer/segformer_mit-b5_640x640_160k_ade20k/segformer_mit-b5_640x640_160k_ade20k_20210801_121243-41d2845b.pth

Segformer算法，Cityscpaes数据集预训练模型

Cityscapes语义分割数据集：www.cityscapes-dataset.com

19个类别

'road', 'sidewalk', 'building', 'wall', 'fence', 'pole', 'traffic light', 'traffic sign', 'vegetation', 'terrain', 'sky', 'person', 'rider', 'car', 'truck', 'bus', 'train', 'motorcycle', 'bicycle'

!python demo/image_demo.py \
        data/street_uk.jpeg \
        configs/segformer/segformer_mit-b5_8xb1-160k_cityscapes-1024x1024.py \
        https://download.openmmlab.com/mmsegmentation/v0.5/segformer/segformer_mit-b5_8x1_1024x1024_160k_cityscapes/segformer_mit-b5_8x1_1024x1024_160k_cityscapes_20211206_072934-87a052ec.pth \
        --out-file outputs/B1_uk_segformer.jpg \
        --device cuda:0 \
        --opacity 0.5

Image.open('outputs/B1_uk_segformer.jpg')


Segformer算法，ADE20K数据集预训练模型

ADE20K 150个类别

groups.csail.mit.edu/vision/data…

!python demo/image_demo.py \
        data/bedroom.jpg \
        configs/segformer/segformer_mit-b5_8xb2-160k_ade20k-640x640.py \
        https://download.openmmlab.com/mmsegmentation/v0.5/segformer/segformer_mit-b5_640x640_160k_ade20k/segformer_mit-b5_640x640_160k_ade20k_20210801_121243-41d2845b.pth \
        --out-file outputs/B1_Segformer_ade20k.jpg \
        --device cuda:0 \
        --opacity 0.5

# Image.open('outputs/B1_Segformer_ade20k.jpg')

如果报错RuntimeError: CUDA out of memory.显存不够

解决方式：换用更大显存的GPU实例、换用占用显存更小的模型、缩小输入图像尺寸、重启kernel

二、Python API实现

预训练语义分割模型预测-单张图像-Python API

视频链接可以参见，同济子豪兄：space.bilibili.com/1900783

进入 mmsegmentation 主目录

import os
os.chdir('mmsegmentation')

导入工具包

import numpy as np
import cv2

from mmseg.apis import init_model, inference_model, show_result_pyplot
import mmcv

import matplotlib.pyplot as plt
%matplotlib inline

载入模型

# 模型 config 配置文件
config_file = 'configs/segformer/segformer_mit-b5_8xb1-160k_cityscapes-1024x1024.py'

# 模型 checkpoint 权重文件
checkpoint_file = 'https://download.openmmlab.com/mmsegmentation/v0.5/segformer/segformer_mit-b5_8x1_1024x1024_160k_cityscapes/segformer_mit-b5_8x1_1024x1024_160k_cityscapes_20211206_072934-87a052ec.pth'

也要注意一一对应关系。

model = init_model(config_file, checkpoint_file, device='cuda:0')

载入测试图像

img_path = 'data/street_uk.jpeg'

img_bgr = cv2.imread(img_path)

img_bgr.shape

# 输出为
(1500, 2250, 3)

plt.imshow(img_bgr[:,:,::-1])
plt.show()

转存失败，建议直接上传图片文件


语义分割推理预测

result = inference_model(model, img_bgr)

result.keys()
输出为 ['seg_logits', 'pred_sem_seg']

语义分割预测结果-定性类别

# 类别：0-18，共 19 个 类别
result.pred_sem_seg.data.shape
# 输出为 torch.Size([1, 1500, 2250])

np.unique(result.pred_sem_seg.data.cpu())

# 输出为 array([ 0,  1,  2,  3,  4,  5,  6,  7,  8, 10, 11, 13, 15])

result.pred_sem_seg.data.shape
#输出为 torch.Size([1, 1500, 2250])

result.pred_sem_seg.data

# 输出：tensor([[[10, 10, 10,  ..., 10, 10, 10],
         [10, 10, 10,  ..., 10, 10, 10],
         [10, 10, 10,  ..., 10, 10, 10],
         ...,
         [ 0,  0,  0,  ...,  0,  0,  0],
         [ 0,  0,  0,  ...,  0,  0,  0],
         [ 0,  0,  0,  ...,  0,  0,  0]]], device='cuda:0')

pred_mask = result.pred_sem_seg.data[0].detach().cpu().numpy()

plt.imshow(pred_mask)
plt.show()


语义分割预测结果-定量置信度

# 置信度
result.seg_logits.data.shape

#输出 torch.Size([19, 1500, 2250])

可视化语义分割预测结果-方法一

plt.figure(figsize=(14, 8))
plt.imshow(img_bgr[:,:,::-1])
plt.imshow(pred_mask, alpha=0.55) # alpha 高亮区域透明度，越小越接近原图
plt.axis('off')
plt.savefig('outputs/B2-1.jpg')
plt.show()


转存失败，建议直接上传图片文件

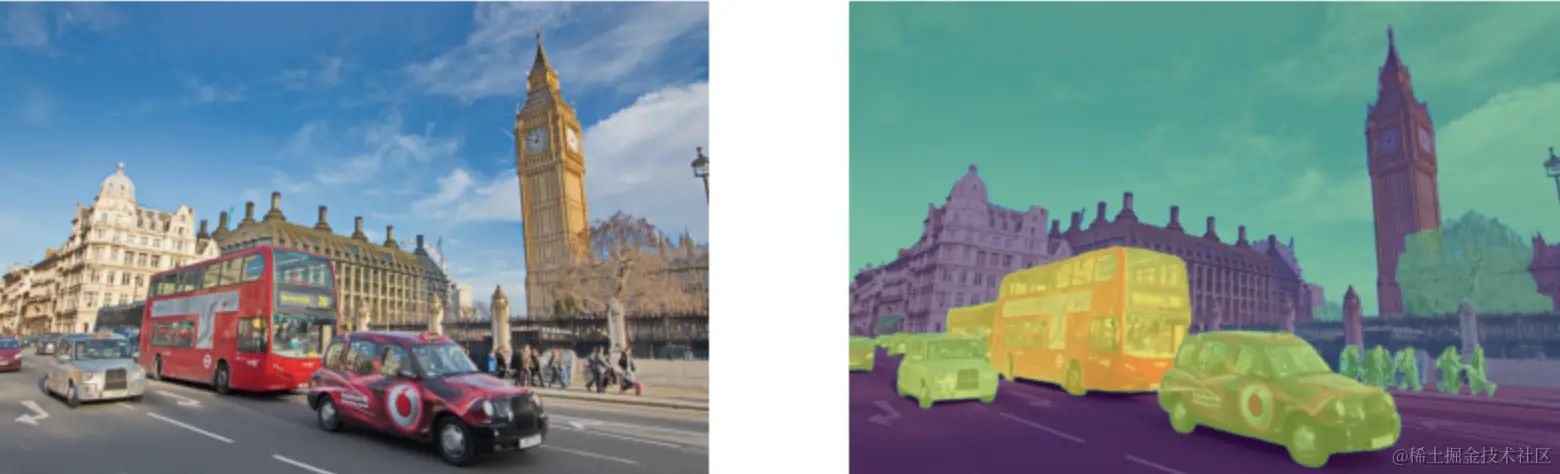

可视化语义分割预测结果-方法二（和原图并排显示）

plt.figure(figsize=(14, 8))

plt.subplot(1,2,1)
plt.imshow(img_bgr[:,:,::-1])
plt.axis('off')

plt.subplot(1,2,2)
plt.imshow(img_bgr[:,:,::-1])
plt.imshow(pred_mask, alpha=0.6) # alpha 高亮区域透明度，越小越接近原图
plt.axis('off')
plt.savefig('outputs/B2-2.jpg')
plt.show()


可视化语义分割预测结果-方法三

按照mmseg/datasets/cityscapes.py定义的配色方案，原程序的API

from mmseg.apis import show_result_pyplot

img_viz = show_result_pyplot(model, img_path, result, opacity=0.8, title='MMSeg', out_file='outputs/B2-3.jpg')

# 输出：/environment/miniconda3/lib/python3.7/site-packages/mmengine/visualization/visualizer.py:196: UserWarning: Failed to add <class 'mmengine.visualization.vis_backend.LocalVisBackend'>, please provide the `save_dir` argument.
  warnings.warn(f'Failed to add {vis_backend.__class__}, '

opacity控制透明度，越小，越接近原图。

img_viz.shape

# 输出：(1500, 2250, 3)

plt.figure(figsize=(14, 8))
plt.imshow(img_viz)
plt.show()


可视化语义分割预测结果-方法四（加图例）

from mmseg.datasets import cityscapes
import numpy as np
import mmcv
from PIL import Image

# 获取类别名和调色板
classes = cityscapes.CityscapesDataset.METAINFO['classes']
palette = cityscapes.CityscapesDataset.METAINFO['palette']
opacity = 0.15 # 透明度，越大越接近原图

# 将分割图按调色板染色
# seg_map = result[0].astype('uint8')
seg_map = pred_mask.astype('uint8')
seg_img = Image.fromarray(seg_map).convert('P')
seg_img.putpalette(np.array(palette, dtype=np.uint8))

from matplotlib import pyplot as plt
import matplotlib.patches as mpatches
plt.figure(figsize=(14, 8))
im = plt.imshow(((np.array(seg_img.convert('RGB')))*(1-opacity) + mmcv.imread(img_path)*opacity) / 255)

# 为每一种颜色创建一个图例
patches = [mpatches.Patch(color=np.array(palette[i])/255., label=classes[i]) for i in range(len(classes))]
plt.legend(handles=patches, bbox_to_anchor=(1.05, 1), loc=2, borderaxespad=0., fontsize='large')

plt.savefig('outputs/B2-4.jpg')
plt.show()
