6.1 光是如何使用的

6.1.1 光的作用

在现实生活中，我们很少见到一个完全纯色的物体，因为在光照的作用下，物体也会产生出不同的明暗的反应。

在这个立方体可以体现出，正对着光的平面会显得明亮一些，背对着光的平面就会显得暗淡一些。即使是一个完全纯色的物体也会在光照的作用下产生不同的反应，让我们看到物体真实的样子。

6.1.2 光的类型

1、点光源

(1)一个点向周围发出的光，如灯泡、火焰等。

(2)定义一个点光源光需要光源的位置、光线方向以及颜色。

(3)根据照射点的位置不同，光线的方向也不同。

目前立方体在光源的左下方，因此光线的方向也是往左下方的，如果立方体在光源的右下方，那么光线的方向也随之而改变。

2、平行光

(1)可以看成是无限远处的光源发出的光，如太阳光。

(2)因为离光源的位置特别远，所以到达被照物体时可以认为光线是平行的。

(3)只需要光照方向和光照颜色。

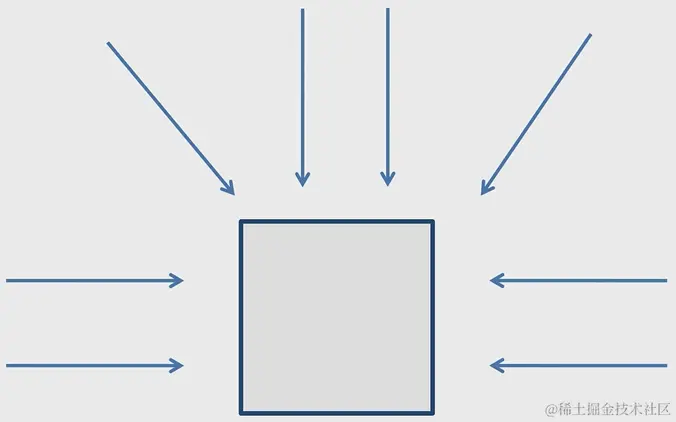

3、环境光

(1)也就是间接光，是指光源发出后，经过其他物体各种发射，然后照到物体表面上的光线。

(2)环境光的强度差距非常小，没有必要精确计算光线强度。

(3)环境光是均匀照射到物体表面的，只需要定义光照颜色。

6.1.3 反射

有了光有时候也不一定就能看到物体，因为有的物体是不发射光线的，但有些物体它反射光线非常强烈。反射包含以下两种类型：

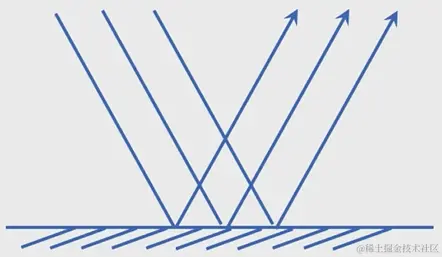

1、环境反射

(1)环境反射是针对环境光而言的，在环境反射中，环境光照射物体是各方面均匀、强度相等的，反射的方向就是入射光的反方向。

(2)最终物体的颜色只跟入射光颜色和基底色有关。

(3)环境反射光颜色 = 入射光颜色 * 基底色

环境反射在反射的时候，因为物体表面是均匀的，所以反射出去之后也是均匀的。

2、漫反射

(1)在现实中大多数物体表面都是粗糙的，导致每一条光线的入射光的角度和反射角度都不一样

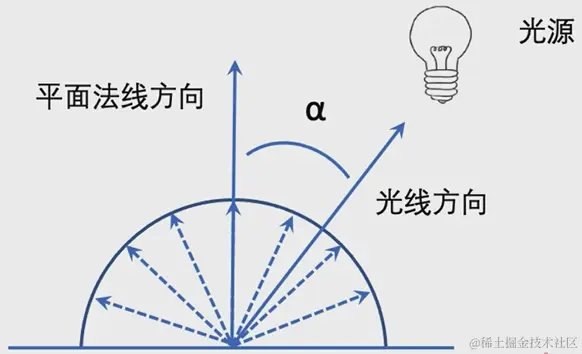

(2)漫反射中反射光的颜色除了取决于入射光的颜色、表面的基底色，还有入射光与物体表面的法向量形成的入射角。

(3)令入射角为α，漫反射光的颜色可以根据下式计算：

漫反射光颜色 = 入射光颜色 * 表面基底色 * cos(α)

(4)入射角α可以通过光线方向和法线方向的点积来计算：

cos(α) = 光线方向 * 法线方向

(5)最终漫反射光颜色的公式如下：

漫反射光颜色 = 入射光颜色 * 表面基底色 * (光线方向 * 法线方向)

(6)"光线方向"指的是入射方向的反方向，即从入射点指向光源方向

(7)当漫反射和环境反射同时存在时，将两者加起来，就会得到物体最终被观察到的颜色：

表面的反射光颜色 = 漫反射光颜色 + 环境反射光颜色

6.2 给场景添加光源

我们了解了光源最主要的组成是漫反射光颜色和环境反射光颜色，那我们只需要根据它们所需要的条件设置即可。

6.2.1 设置环境反射光颜色

环境反射光的颜色，是由入射光颜色和基底色组成的。入射光颜色也就是环境光颜色，基底色也就是物体表面的颜色。

环境反射光颜色 = 入射光颜色 * 基底色

// 创建着色器源码
const VERTEX_SHADER_SOURCE = `
  attribute vec4 aPosition;
  attribute vec4 aNormal;
  varying vec4 vColor;

  uniform mat4 mat;
  void main() {
    // 环境光
    vec3 uAmbientLightColor = vec3(0.2,0.2,0.2);

    // 物体表面的颜色
    vec4 aColor = vec4(1.0,0.0,0.0,1.0);

    // 环境反射光颜色
    vec3 ambient = uAmbientLightColor * vec3(aColor);
  }
`; // 顶点着色器

6.2.2 设置漫反射光颜色

漫反射光的颜色，是由入射光颜色、表面基底色、光线方向、法线方向4者组成的。

漫反射光颜色 = 入射光颜色 * 表面基底色 * cos(α)(入射光与物体表面的法向量形成的入射角)

= 入射光颜色 * 表面基底色* (光线方向 * 法线方向)

1、设置法线方向（法向量）

以矩形为例子，它一共有6个面，因此我们要给它设置6个面的法向量，所谓法向量的意思是垂直于当前平面的方向，当然这个方向有两个，一个是向内，一个是向外，在这里是设置光源的反射光，那我们设置的是向外的法向量。

它们的法向量分别是：前(0.0,0.0,1.0)、后(0.0,0.0,-1.0)、左(-1.0,0.0,0.0)、右(1.0,0.0,0.0)、上(0.0,1.0,0.0)、下(0.0,-1.0,0.0)

注意：在设置法向量的时候，要注意每个方向的数量要跟每个面的点的数量一致，例如前面的法向量为(0.0,0.0,1.0)，但因为一个面是由两个三角形（4个点）组成的，因此在设置的时候要写成0.0,0.0,1.0,0.0,0.0,1.0,0.0,0.0,1.0,0.0,0.0,1.0。

// 法向量
const normals = new Float32Array([
  0.0,0.0,1.0,0.0,0.0,1.0,0.0,0.0,1.0,0.0,0.0,1.0,                // 前面
  0.0,0.0,-1.0,0.0,0.0,-1.0,0.0,0.0,-1.0,0.0,0.0,-1.0,            // 后面
  -1.0,0.0,0.0,-1.0,0.0,0.0,-1.0,0.0,0.0,-1.0,0.0,0.0,            // 左面
  1.0,0.0,0.0,1.0,0.0,0.0,1.0,0.0,0.0,1.0,0.0,0.0,                // 右面
  0.0,1.0,0.0,0.0,1.0,0.0,0.0,1.0,0.0,0.0,1.0,0.0,                // 上面
  0.0,-1.0,0.0,0.0,-1.0,0.0,0.0,-1.0,0.0,0.0,-1.0,0.0,            // 下面
])
const normalBuffer = gl.createBuffer();
gl.bindBuffer(gl.ARRAY_BUFFER, normalBuffer);
gl.bufferData(gl.ARRAY_BUFFER, normals, gl.STATIC_DRAW);
gl.vertexAttribPointer(aNormal, 3, gl.FLOAT, false, 0, 0);
gl.enableVertexAttribArray(aNormal)

2、设置漫反射光颜色

现在法向量已经准备就绪，它可以通过变量传入到着色器源码里。其余3个入射光颜色、表面基底色和光线方向分别给它们定义即可。

其中光线方向是从入射点指向光源方向，这个得先定义好光源的位置和点坐标的位置，通过光源位置与坐标位置的向量差可以得到光线方向。

// 创建着色器源码
const VERTEX_SHADER_SOURCE = `
  attribute vec4 aPosition;
  attribute vec4 aNormal;
  varying vec4 vColor;

  uniform mat4 mat;
  void main() {
    // 定义点光源的颜色
    vec3 uPointLightColor = vec3(1.0,1.0,0.0);

    // 物体表面的颜色
    vec4 aColor = vec4(1.0,0.0,0.0,1.0);

    // 点光源的位置
    vec3 uPointLightPosition = vec3(-5.0,6.0,10.0);

    // 顶点的世界坐标
    vec4 vertexPosition = mat * aPosition;

    // 点光源的方向
    vec3 lightDirection = normalize(uPointLightPosition - vec3(vertexPosition));

    // 计算入射角 光线方向和法线方向的点积
    float dotDeg = dot(lightDirection, vec3(aNormal));

    // 漫反射光的颜色
    vec3 diffuseColor = uPointLightColor * vec3(aColor) * dotDeg;
  }
`;

// 法向量
const normals = new Float32Array([
  0.0,0.0,1.0,0.0,0.0,1.0,0.0,0.0,1.0,0.0,0.0,1.0,                // 前面
  0.0,0.0,-1.0,0.0,0.0,-1.0,0.0,0.0,-1.0,0.0,0.0,-1.0,            // 后面
  -1.0,0.0,0.0,-1.0,0.0,0.0,-1.0,0.0,0.0,-1.0,0.0,0.0,            // 左面
  1.0,0.0,0.0,1.0,0.0,0.0,1.0,0.0,0.0,1.0,0.0,0.0,                // 右面
  0.0,1.0,0.0,0.0,1.0,0.0,0.0,1.0,0.0,0.0,1.0,0.0,                // 上面
  0.0,-1.0,0.0,0.0,-1.0,0.0,0.0,-1.0,0.0,0.0,-1.0,0.0,            // 下面
])
const normalBuffer = gl.createBuffer();
gl.bindBuffer(gl.ARRAY_BUFFER, normalBuffer);
gl.bufferData(gl.ARRAY_BUFFER, normals, gl.STATIC_DRAW);
gl.vertexAttribPointer(aNormal, 3, gl.FLOAT, false, 0, 0);
gl.enableVertexAttribArray(aNormal)

6.2.3 设置光源

至此已经获取环境反射光和漫反射光的颜色，最后把它们俩相加即可得到最终的光源。

// 创建着色器源码
const VERTEX_SHADER_SOURCE = `
  attribute vec4 aPosition;
  attribute vec4 aNormal;
  varying vec4 vColor;

  uniform mat4 mat;
  void main() {
    // 环境光
    vec3 uAmbientLightColor = vec3(0.2,0.2,0.2);

    // 物体表面的颜色
    vec4 aColor = vec4(1.0,0.0,0.0,1.0);

    // 环境反射光颜色
    vec3 ambient = uAmbientLightColor * vec3(aColor);

    // 定义点光源的颜色
    vec3 uPointLightColor = vec3(1.0,1.0,0.0);

    // 点光源的位置
    vec3 uPointLightPosition = vec3(-5.0,6.0,10.0);

    // 顶点的世界坐标
    vec4 vertexPosition = mat * aPosition;

    // 点光源的方向
    vec3 lightDirection = normalize(uPointLightPosition - vec3(vertexPosition));

    // 计算入射角 光线方向和法线方向的点积
    float dotDeg = dot(lightDirection, vec3(aNormal));

    // 漫反射光的颜色
    vec3 diffuseColor = uPointLightColor * vec3(aColor) * dotDeg;

    gl_Position = vertexPosition;
    vColor = vec4(ambient + diffuseColor, aColor.a);
  }
`;
// 法向量
const normals = new Float32Array([
  0.0,0.0,1.0,0.0,0.0,1.0,0.0,0.0,1.0,0.0,0.0,1.0,                // 前面
  0.0,0.0,-1.0,0.0,0.0,-1.0,0.0,0.0,-1.0,0.0,0.0,-1.0,            // 后面
  -1.0,0.0,0.0,-1.0,0.0,0.0,-1.0,0.0,0.0,-1.0,0.0,0.0,            // 左面
  1.0,0.0,0.0,1.0,0.0,0.0,1.0,0.0,0.0,1.0,0.0,0.0,                // 右面
  0.0,1.0,0.0,0.0,1.0,0.0,0.0,1.0,0.0,0.0,1.0,0.0,                // 上面
  0.0,-1.0,0.0,0.0,-1.0,0.0,0.0,-1.0,0.0,0.0,-1.0,0.0,            // 下面
])
const normalBuffer = gl.createBuffer();
gl.bindBuffer(gl.ARRAY_BUFFER, normalBuffer);
gl.bufferData(gl.ARRAY_BUFFER, normals, gl.STATIC_DRAW);
gl.vertexAttribPointer(aNormal, 3, gl.FLOAT, false, 0, 0);
gl.enableVertexAttribArray(aNormal)
