圆形进度条-canvas 版

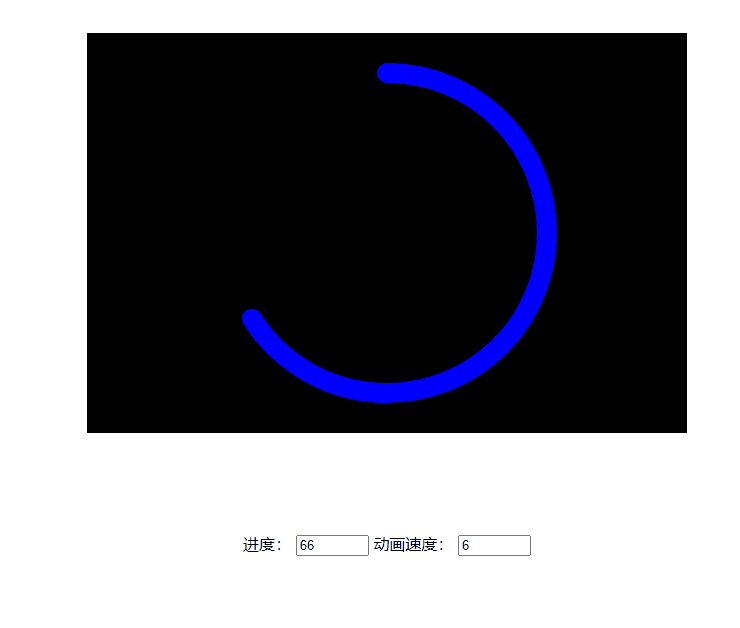

效果图
实现原理
利用 canvas 的绘制路径方法，绘制一个圆弧，并设置圆弧的起始角度和结束角度
代码实现
圆环基本绘制代码实现
const ctx = cnv.getContext("2d");
const cnvWidth = cnv.width; // 画布宽度
const cnvHeight = cnv.height; // 画布高度
const r = 160; // 圆环半径
const center_x = cnvWidth / 2; // 圆环圆心x坐标
const center_y = cnvHeight / 2; // 圆环圆心y坐标
let timer = null; // 动画定时器接收
// 绘制圆环
function drawProgress(ctx, r, startAngle, endAngle, color) {
// 清空画布
ctx.clearRect(0, 0, cnvWidth, cnvHeight);
ctx.save(); // 保存状态
ctx.translate(center_x, center_y); // 移动画布原点到圆环圆心
ctx.rotate(-Math.PI / 2); // 旋转画布方形到12点钟方形
ctx.beginPath(); // 开始绘制路径
ctx.arc(0, 0, r, startAngle, endAngle, false);
ctx.lineWidth = 20;
ctx.lineCap = "round"; // 设置线条的结束端点样式 两端圆形状
ctx.strokeStyle = color; // 圆环颜色
ctx.stroke();
ctx.restore(); // 恢复状态
}
完整代码
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8" />
<meta name="viewport" content="width=device-width, initial-scale=1.0" />
<title>圆形进度条-canvas版</title>
<link rel="stylesheet" href="../common.css" />
<style>
canvas {
display: block;
margin: 100px auto;
background-color: black;
}
.angle {
text-align: center;
}
</style>
</head>
<body>
<canvas id="cnv" width="600" height="400"></canvas>
<div class="angle">
进度：
<input id="ipt" type="number" min="0" max="100" step="1" value="30" />
动画速度：
<input id="rate" type="number" min="0" max="100" step="1" value="5" />
</div>
<script>
const ctx = cnv.getContext("2d");
const cnvWidth = cnv.width;
const cnvHeight = cnv.height;
const r = 160;
const center_x = cnvWidth / 2;
const center_y = cnvHeight / 2;
let timer = null;
const getAngle = () => {
return (Math.PI * 2 * Math.min(parseFloat(ipt.value) || 0, 100)) / 100;
};
const getRate = () => {
return Math.min(parseFloat(rate.value) || 0, 100) / 100;
};
// 绘制进度条
function drawProgress(ctx, r, startAngle, endAngle, color) {
ctx.clearRect(0, 0, cnvWidth, cnvHeight);
ctx.save();
ctx.translate(center_x, center_y);
ctx.rotate(-Math.PI / 2);
ctx.beginPath();
ctx.arc(0, 0, r, startAngle, endAngle, false);
ctx.lineWidth = 20;
ctx.lineCap = "round";
ctx.strokeStyle = color;
ctx.stroke();
ctx.restore();
}
// 圆弧绘制（带动画） 基于 `requestAnimationFrame`
function draw(ctx, r, startAngle, endAngle, color, rate) {
if (timer) cancelAnimationFrame(timer);
const angle = 0;
if (endAngle === 0) return ctx.clearRect(0, 0, cnvWidth, cnvHeight);
drawFrame(ctx, r, startAngle, endAngle, color, angle, rate);
}
function drawFrame(ctx, r, startAngle, endAngle, color, angle, rate) {
timer = requestAnimationFrame(function () {
drawProgress(ctx, r, startAngle, angle, color);
if (angle === endAngle) {
cancelAnimationFrame(timer);
timer = null;
return;
}
if (angle + rate < endAngle) {
angle += rate;
} else {
angle = endAngle;
}
drawFrame(ctx, r, startAngle, endAngle, color, angle, rate);
});
}
// 初始绘制
draw(ctx, r, 0, getAngle(), "blue", getRate());
// 监听进度变化
ipt.addEventListener("change", () => {
draw(ctx, r, 0, getAngle(), "blue", getRate());
});
// 监听动画速度变化
rate.addEventListener("change", () => {
draw(ctx, r, 0, getAngle(), "blue", getRate());
});
</script>
</body>
</html>
