对于一个 height 设置为 auto 的元素，当它的高度发生了不由样式引起的改变时，并不会触发 transition 过渡动画。

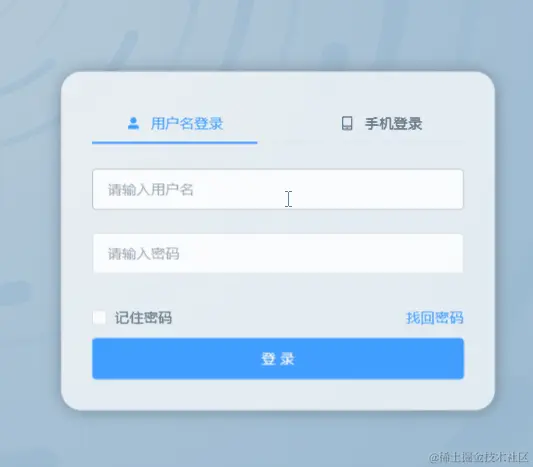

容器元素的高度往往是由其内容决定的，如果一个容器元素的内容高度突然发生了改变，而无法进行过渡动画，有时会显得比较生硬，比如下面的登录框组件：
那么这种非样式引起的变化如何实现过渡效果呢？可以借助 FLIP 技术。
FLIP 是什么
FLIP 是 First，Last，Invert，Play 的缩写，其含义是：
First- 获取元素变化之前的状态Last- 获取元素变化后的最终状态Invert- 将元素从Last状态反转到First状态，比如通过添加transform属性，使得元素变化后，看起来仍像是处于First状态一样Play- 此时添加过渡动画，再移除Invert效果（取消transform），动画就会开始生效，使得元素看起来从First过渡到了Last
需要用到的 Web API
要实现一个基本的 FLIP 过渡动画，需要使用到以下一些 Web API：
-
Element.getBoundingClientRect() - Web API 接口参考 | MDN (mozilla.org)
-
Window：requestAnimationFrame() 方法 - Web API 接口参考 | MDN (mozilla.org)
基本过渡效果实现
使用以上 API，就可以初步实现一个监听元素尺寸变化，并对其应用 FLIP 动画的函数 useBoxTransition，代码如下：
/**
*
* @param {HTMLElement} el 要实现过渡的元素 DOM
* @param {number} duration 过渡动画持续时间，单位 ms
* @returns 返回一个函数，调用后取消对过渡元素尺寸变化的监听
*/
export default function useBoxTransition(el: HTMLElement, duration: number) {
// boxSize 用于记录元素处于 First 状态时的尺寸大小
let boxSize: {
width: number
height: number
} | null = null
const elStyle = el.style // el 的 CSSStyleDeclaration 对象
const resizeObserver = new ResizeObserver((entries) => {
for (const entry of entries) {
// 被观察的 box 发生尺寸变化时要进行的操作
// 获取当前回调调用时，box 的宽高
const borderBoxSize = entry.borderBoxSize[0]
const writtingMode = elStyle.getPropertyValue('writing-mode')
const isHorizontal =
writtingMode === 'vertical-rl' ||
writtingMode === 'vertical-lr' ||
writtingMode === 'sideways-rl' ||
writtingMode === 'sideways-lr'
? false
: true
const width = isHorizontal
? borderBoxSize.inlineSize
: borderBoxSize.blockSize
const height = isHorizontal
? borderBoxSize.blockSize
: borderBoxSize.inlineSize
// 当 box 尺寸发生变化时，使用 FLIP 动画技术产生过渡动画，使用过渡效果的是 scale 形变
// 根据 First 和 Last 计算出 Inverse 所需的 scale 大小
// box 首次被观察时会触发一次回调，此时 boxSize 为 null，scale 应为 1
const scaleX = boxSize ? boxSize.width / width : 1
const scaleY = boxSize ? boxSize.height / height : 1
// 尺寸发生变化的瞬间，要使用 scale 变形将其保持变化前的尺寸，要先将 transition 去除
elStyle.setProperty('transition', 'none')
elStyle.setProperty('transform', `scale(${scaleX}, ${scaleY})`)
// 将 scale 移除，并应用 transition 以实现过渡效果
setTimeout(() => {
elStyle.setProperty('transform', 'none')
elStyle.setProperty('transition', `transform ${duration}ms`)
})
// 记录变化后的 boxSize
boxSize = { width, height }
}
})
resizeObserver.observe(el)
const cancelBoxTransition = () => {
resizeObserver.unobserve(el)
}
return cancelBoxTransition
}

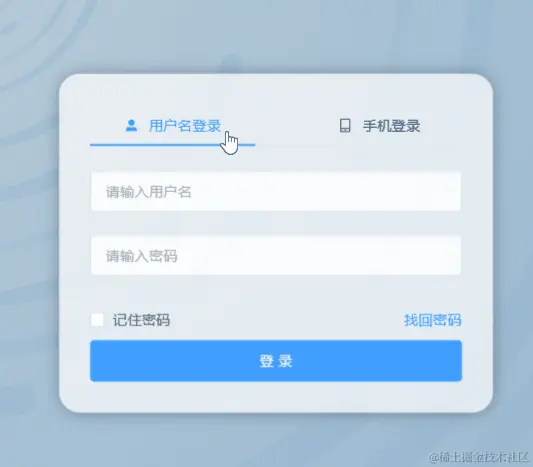

效果如下所示：
效果改进

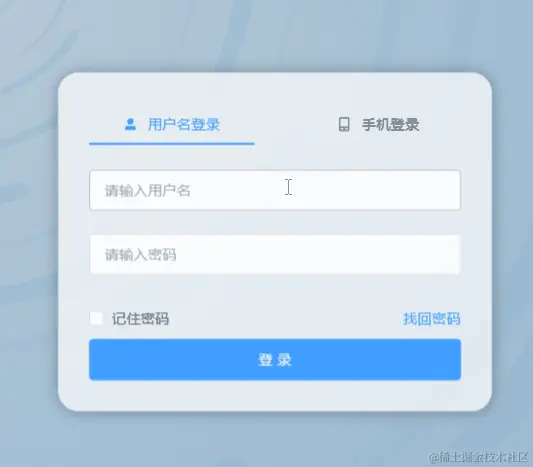

目前已经实现了初步的过渡效果，但在一些场景下会有些瑕疵：
- 如果在过渡动画完成前，元素有了新的状态变化，则动画被打断，无法平滑过渡到新的状态
FLIP动画过渡过程中，实际上发生变化的是transform属性，并不影响元素在文档流中占据的位置，如果需要该元素影响周围的元素，那么周围元素无法实现平滑过渡

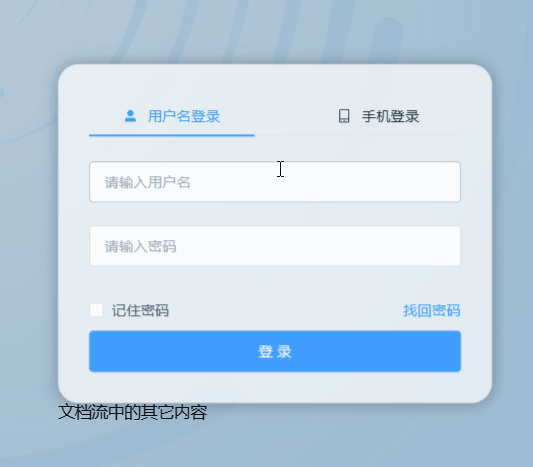

如下所示：
对于动画打断问题的优化思路
- 使用
Window.requestAnimationFrame()方法在每一帧中获取元素的尺寸 - 这样做可以实时地获取到元素的尺寸，实时地更新
First状态
对于元素在文档流中问题的优化思路
- 应用过渡的元素外可以套一个
.outer元素，其定位为relative，过渡元素的定位为absolute，且居中于.outer元素 - 当过渡元素尺寸发生变化时，通过
resizeObserver获取其最终的尺寸，将其宽高设置给.outer元素（实例代码运行于Vue 3中，因此使用的是Vue提供的ref api将其宽高暴露出来，可以方便地监听其变化；如果在React中则可以将设置.outer元素宽高的方法作为参数传入useBoxTransition中，在需要的时候调用），并给.outer元素设置宽高的过渡效果，使其在文档流中所占的位置与过渡元素的尺寸同步 - 但是也要注意，这样做可能会引起浏览器高频率的重排，在复杂布局中慎用！
改进后的useBoxTransition 函数如下：
import throttle from 'lodash/throttle'
import { ref } from 'vue'
type BoxSize = {
width: number
height: number
}
type BoxSizeRef = globalThis.Ref<BoxSize>
/**
*
* @param {HTMLElement} el 要实现过渡的元素 DOM
* @param {number} duration 过渡动画持续时间，单位 ms
* @param {string} mode 过渡动画缓动速率，同 CSS transition-timing-function 可选值
* @returns 返回一个有两个项的元组：第一项为 keyBoxSizeRef，当元素大小发生变化时会将变化后的目标尺寸发送给 keyBoxSizeRef.value；第二项为一个函数，调用后取消对过渡元素尺寸变化的监听
*/
export default function useBoxTransition(
el: HTMLElement,
duration: number,
mode?: string
) {
let boxSizeList: BoxSize[] = [] // boxSizeList 表示对 box 的尺寸的记录数组；为什么是使用列表：因为当 box 尺寸变化的一瞬间，box 的 transform 效果无法及时移除，此时 box 的尺寸可能是非预期的，因此使用列表来记录 box 的尺寸，在必要的时候尽可能地将非预期的尺寸移除
const keyBoxSizeRef: BoxSizeRef = ref({ width: 0, height: 0 }) // keyBoxSizeRef 是暴露出去的 box 的实时目标尺寸
let isObserved = false // box 是否已经开始被观察
let frameId = 0 // 当前 animationFrame 的 id
let isTransforming = false // 当前是否处于变形过渡中
const elStyle = el.style // el 的 CSSStyleDeclaration 对象
const elComputedStyle = getComputedStyle(el) // el 的只读动态 CSSStyleDeclaration 对象
// 获取当前 boxSize 的函数
function getBoxSize() {
const rect = el.getBoundingClientRect() // el 的 DOMRect 对象
return { width: rect.width, height: rect.height }
}
// 更新 boxSizeList
function updateBoxsize(boxSize: BoxSize) {
boxSizeList.push(boxSize)
// 只保留前最新的 4 条记录
boxSizeList = boxSizeList.slice(-4)
}
// 定义 animationFrame 的回调函数，使得当 box 变形时可以更新 boxSize 记录
const animationFrameCallback = throttle(() => {
// 为避免使用了函数节流后，导致回调函数延迟触发使得 cancelAnimationFrame 失败，因此使用 isTransforming 变量控制回调函数中的操作是否执行
if (isTransforming) {
const boxSize = getBoxSize()
updateBoxsize(boxSize)
frameId = requestAnimationFrame(animationFrameCallback)
}
}, 20)
// 过渡事件的回调函数，在过渡过程中实时更新 boxSize
function onTransitionStart(e: Event) {
if (e.target !== el) return
// 变形中断的一瞬间，boxSize 的尺寸可能是非预期的，因此在变形开始时，将最新的 3 个可能是非预期的 boxSize 移除
if (boxSizeList.length > 1) {
boxSizeList = boxSizeList.slice(0,1)
}
isTransforming = true
frameId = requestAnimationFrame(animationFrameCallback)
// console.log('过渡开始')
}
function onTransitionCancel(e: Event) {
if (e.target !== el) return
isTransforming = false
cancelAnimationFrame(frameId)
// console.log('过渡中断')
}
function onTransitionEnd(e: Event) {
if (e.target !== el) return
isTransforming = false
cancelAnimationFrame(frameId)
// console.log('过渡完成')
}
el.addEventListener('transitionstart', onTransitionStart)
el.addEventListener('transitioncancel', onTransitionCancel)
el.addEventListener('transitionend', onTransitionEnd)
const resizeObserver = new ResizeObserver((entries) => {
for (const entry of entries) {
// 被观察的 box 发生尺寸变化时要进行的操作
// 获取当前回调调用时，box 的宽高
const borderBoxSize = entry.borderBoxSize[0]
const writtingMode = elStyle.getPropertyValue('writing-mode')
const isHorizontal =
writtingMode === 'vertical-rl' ||
writtingMode === 'vertical-lr' ||
writtingMode === 'sideways-rl' ||
writtingMode === 'sideways-lr'
? false
: true
const width = isHorizontal
? borderBoxSize.inlineSize
: borderBoxSize.blockSize
const height = isHorizontal
? borderBoxSize.blockSize
: borderBoxSize.inlineSize
const boxSize = { width, height }
// 当 box 尺寸发生变化时以及初次触发回调时，将此刻 box 的目标尺寸暴露给 keyBoxSizeRef
keyBoxSizeRef.value = boxSize
// box 首次被观察时会触发一次回调，此时不需要应用过渡，只需将当前尺寸记录到 boxSizeList 中
if (!isObserved) {
isObserved = true
boxSizeList.push(boxSize)
return
}
// 当 box 尺寸发生变化时，使用 FLIP 动画技术产生过渡动画，使用过渡效果的是 scale 形变
// 根据 First 和 Last 计算出 Inverse 所需的 scale 大小
const scaleX = boxSizeList[0].width / width
const scaleY = boxSizeList[0].height / height
// 尺寸发生变化的瞬间，要使用 scale 变形将其保持变化前的尺寸，要先将 transition 去除
elStyle.setProperty('transition', 'none')
const originalTransform =
elStyle.transform || elComputedStyle.getPropertyValue('--transform')
elStyle.setProperty(
'transform',
`${originalTransform} scale(${scaleX}, ${scaleY})`
)
// 将 scale 移除，并应用 transition 以实现过渡效果
setTimeout(() => {
elStyle.setProperty('transform', originalTransform)
elStyle.setProperty('transition', `transform ${duration}ms ${mode}`)
})
}
})
resizeObserver.observe(el)
const cancelBoxTransition = () => {
resizeObserver.unobserve(el)
cancelAnimationFrame(frameId)
}
const result: [BoxSizeRef, () => void] = [keyBoxSizeRef, cancelBoxTransition]
return result
}
相应的 vue 组件代码如下：
<template>
<div class="outer" ref="outerRef">
<div class="card-container" ref="cardRef">
<div class="card-content">
<slot></slot>
</div>
</div>
</div>
</template>
<script setup lang="ts">
import useBoxTransition from '@/utils/useBoxTransition'
type Props = {
transition?: boolean
duration?: number
mode?: string
}
const props = defineProps<Props>()
const { transition, duration = 200, mode = 'ease' } = props
const cardRef = ref<HTMLElement | null>(null)
const outerRef = ref<HTMLElement | null>(null)
let cancelBoxTransition = () => {} // 取消 boxTransition 效果
onMounted(() => {
if (cardRef.value) {
const cardEl = cardRef.value as HTMLElement
const outerEl = outerRef.value as HTMLElement
if (transition) {
const boxTransition = useBoxTransition(cardEl, duration, mode)
const keyBoxSizeRef = boxTransition[0]
cancelBoxTransition = boxTransition[1]
outerEl.style.setProperty(
'--transition',
`weight ${duration}ms ${mode}, height ${duration}ms ${mode}`
)
watch(keyBoxSizeRef, () => {
outerEl.style.setProperty('--height', keyBoxSizeRef.value.height + 'px')
outerEl.style.setProperty('--width', keyBoxSizeRef.value.width + 'px')
})
}
}
})
onUnmounted(() => {
cancelBoxTransition()
})
</script>
<style scoped lang="less">
.outer {
position: relative;
&::before {
content: '';
display: block;
width: var(--width);
height: var(--height);
transition: var(--transition);
}
.card-container {
position: absolute;
top: 50%;
left: 50%;
width: 100%;
--transform: translate(-50%, -50%);
transform: var(--transform);
box-sizing: border-box;
background-color: rgba(255, 255, 255, 0.7);
border-radius: var(--border-radius, 20px);
overflow: hidden;
backdrop-filter: blur(10px);
padding: 30px;
box-shadow: var(--box-shadow, 0 0 15px 0 rgba(0, 0, 0, 0.3));
}
}
</style>

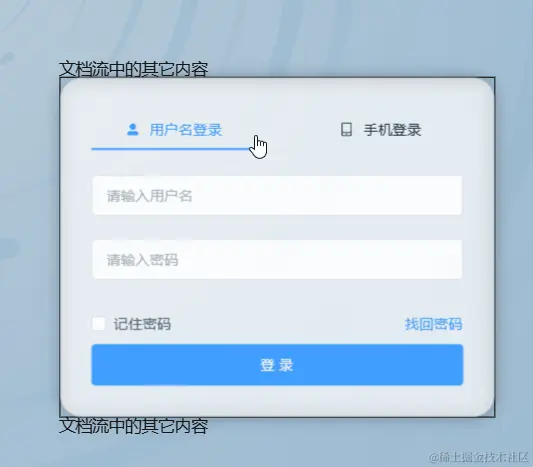

优化后的效果如下：
注意点
过渡元素本身的 transform 样式属性
useBoxTransition 函数中会覆盖应用过渡的元素的 transform 属性，如果需要额外为元素设置其它的 transform 效果，需要使用 css 变量 --transform 设置，或使用内联样式设置。
这是因为，useBoxTransition 函数中对另外设置的 transform 效果和过渡所需的 transform 效果做了合并。
然而通过 getComputedStyle(Element) 读取到的 transform 的属性值总是会被转化为 matrix() 的形式，使得 transform 属性值无法正常合并；而 CSS 变量和使用 Element.style 获取到的内联样式中 transform 的值是原始的，可以正常合并。
如何选择获取元素宽高的方式
Element.getBoundingClientRect() 获取到的 DOMRect 的宽高包含了 transform 变化，而 Element.offsetWidth / Element.offsetHeight 以及 ResizeObserverEntry 对象获取到的宽高是元素本身的占位大小。
因此在需要获取 transition 过程中，包含 transform 效果的元素大小时，使用 Element.getBoundingClientRect()，否则可以使用 Element.offsetWidth / Element.offsetHeight 或 ResizeObserverEntry 对象。
获取元素高度时遇到的 bug
测试案例中使用了 elementPlus UI 库的 el-tabs 组件，当元素包含该组件时，无论是使用 Element.getBoundingClientRect()、Element.offsetHeight 还是使用 Element.Style、getComputedStyle(Element) 获取到的元素高度均缺少了 40px；而使用 ResizeObserverEntry 对象获取到的高度则是正确的，但是它无法脱离 ResizeObserver API 独立使用。
经过测试验证，缺少的 40px 高度来自于 el-tabs 组件中 .el-tabs__header 元素的高度，也就是说，在获取元素高度时，将 .el-tabs__header 元素的高度忽略了。
测试后找出的解决方法是，手动将 .el-tabs__header 元素样式（注意不要写在带 scoped 属性的 style 标签中，会被判定为局部样式而无法生效）的 height 属性指定为 calc(var(--el-tabs-header-height) - 1px)，即可恢复正常的高度计算。
至于为什么这样会造成高度计算错误，希望有大神能解惑。
