DamagedHelmet glTF 文件解析

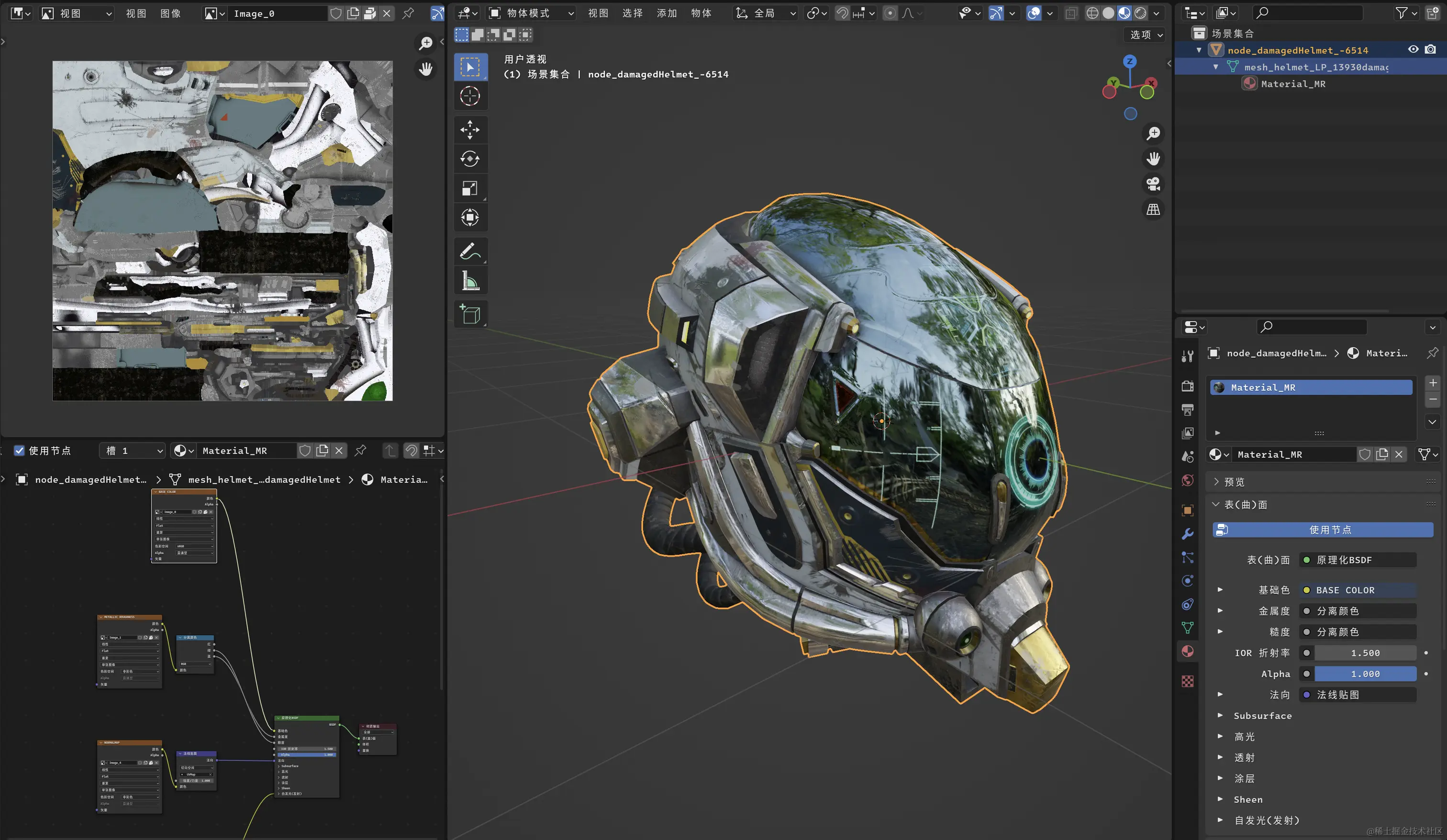

DamagedHelmet 是一个经常用于 3D Hello world 测试的 gltf 模型，如下图所示:

glTF 数据结构

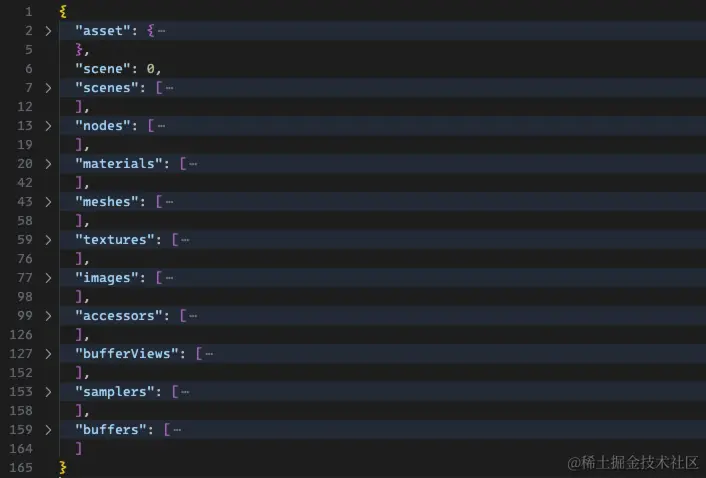

DamagedHelmet.json:

整个 gltf JSON 顶层被分为了 asset, scene, scenes, nodes, materials, meshes, textures, images, accessors, bufferViews, samplers, buffers 等字段，是这个 3D 模型的数据实体分类。

asset

gltf 资产元信息。

• 指：由 blender 导出，版本为 2.0 的 gltf 文件。

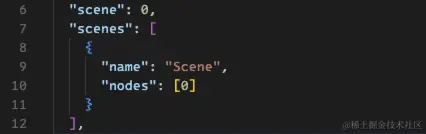

scene

一个 glTF 文件中可能存储了多个场景。 scene 属性指示加载资产时应显示的默认场景。

• "scene": 0：默认场景定义在 scenes[0] 处。
• "nodes": [0]：场景树从 nodes[0] 开始。

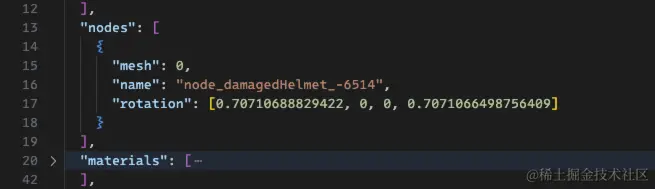

nodes

• "mesh": 0: 此 node 附加了一个 mesh，位于 meshes[0] 处。
• "rotation": [...]: 此 node 的旋转量，用四元数 xyzw 表示。

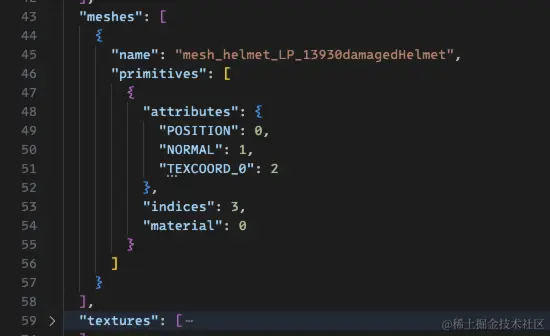

meshes

• "primitives": 基元数组，每个基元定义要渲染的几何体。
• "attributes.POSITION": 0: 顶点位置数据的访问器索引，指向 accessors[0]，必须是 VEC3 类型。
• "attributes.NORMAL": 1: 顶点法线数据的访问器索引，指向 accessors[1]，必须是 VEC3 类型。
• "attributes.TEXCOORD_0": 2: UV 数据的访问器索引，指向 accessors[2]，必须是 VEC2 类型。
• "indices": 3: 顶点索引数据的访问器索引（不是顶点索引!!!），指向 accessors[3]，必须是 SCALAR 类型。
• "material": 0: 材质编号，指向 materials[0]。

materials

• emissiveFactor: 自发光通道强度
• emissiveTexture.index:0: 自发光贴图索引，指向 textures[0]
• normalTexture.index:1: 法线贴图索引，指向 textures[1]
• occlusionTexture.index:2: 遮挡贴图索引，指向 textures[2]
• pbrMetallicRoughness: PBR 金属流参数
  • baseColorTexture: 基础色贴图
  • metallicRoughnessTexture: 金属度贴图

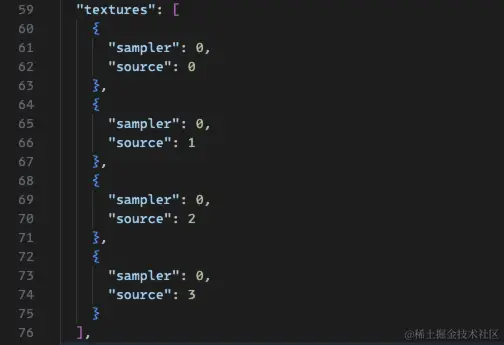

textures

• sampler: 纹理采样模式。
• source: 指向的图片的索引，例如 source:0 -> images[0]

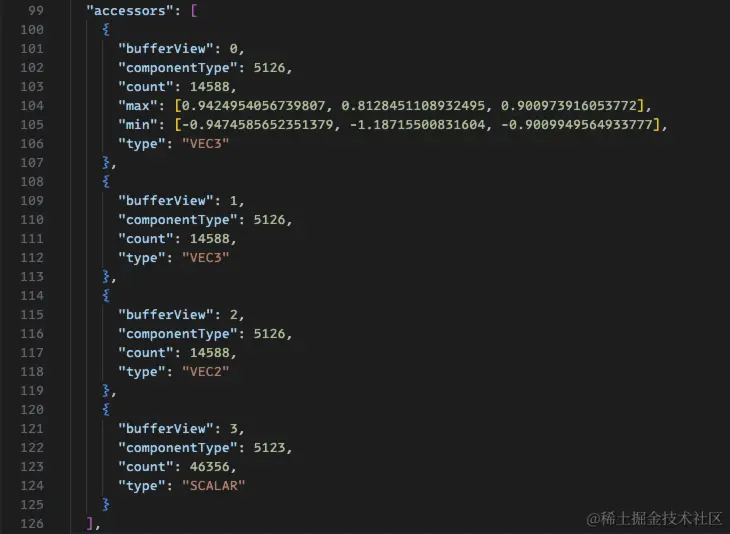

accessors

将类型化视图转换为包含原始二进制数据的缓冲区视图。

• bufferView: bufferViews 索引
• componentType: 访问器元件数据类型（这是一个枚举值）
• type: 元素数据类型
• count: 元素个数，例如 VEC3 的个数

componentType 枚举值

• 5120 BYTE
• 5121 UNSIGNED_BYTE
• 5122 SHORT
• 5123 UNSIGNED_SHORT
• 5125 UNSIGNED_INT
• 5126 FLOAT

type 枚举值

• "SCALAR"
• "VEC2"
• "VEC3"
• "VEC4"
• "MAT2"
• "MAT3"
• "MAT4"

Texture sampler

用于过滤和包装模式的纹理采样器属性。

registry.khronos.org/glTF/specs/…

• magFilter: 放大过滤器
  • 9728 NEAREST
  • 9729 LINEAR
• minFilter: 缩小过滤器
  • 9728 NEAREST
  • 9729 LINEAR
  • 9984 NEAREST_MIPMAP_NEAREST
  • 9985 LINEAR_MIPMAP_NEAREST
  • 9986 NEAREST_MIPMAP_LINEAR
  • 9987 LINEAR_MIPMAP_LINEAR
• wrapS: S (U) wrapping mode
  • 33071 CLAMP_TO_EDGE
  • 33648 MIRRORED_REPEAT
  • 10497 REPEAT
• wrapT: T (V) wrapping mode
  • 33071 CLAMP_TO_EDGE
  • 33648 MIRRORED_REPEAT
  • 10497 REPEAT
