1. 概述

接到一个任务，是要前端实现系统功能模块间拓扑关系图，需求设计需要节点能够自定义布局；新增节点是通过表单配置后生成（后面优化我补充了连接桩），所以需要节点的坐标（position：x，y）能够自适应；调研后可以通过使用X6+自定义Vue节点实现拓扑关系，于是开始学习X6技术，并最终能够按要求实现需求设计

2. 技术

使用的框架：Vue
使用的组件库：iView、Element
X6 图编辑引擎 X6 是 AntV 旗下的图编辑引擎，提供了一系列开箱即用的交互组件和简单易用的节点定制能力，方便我们快速搭建 DAG 图、ER 图、流程图等应用。

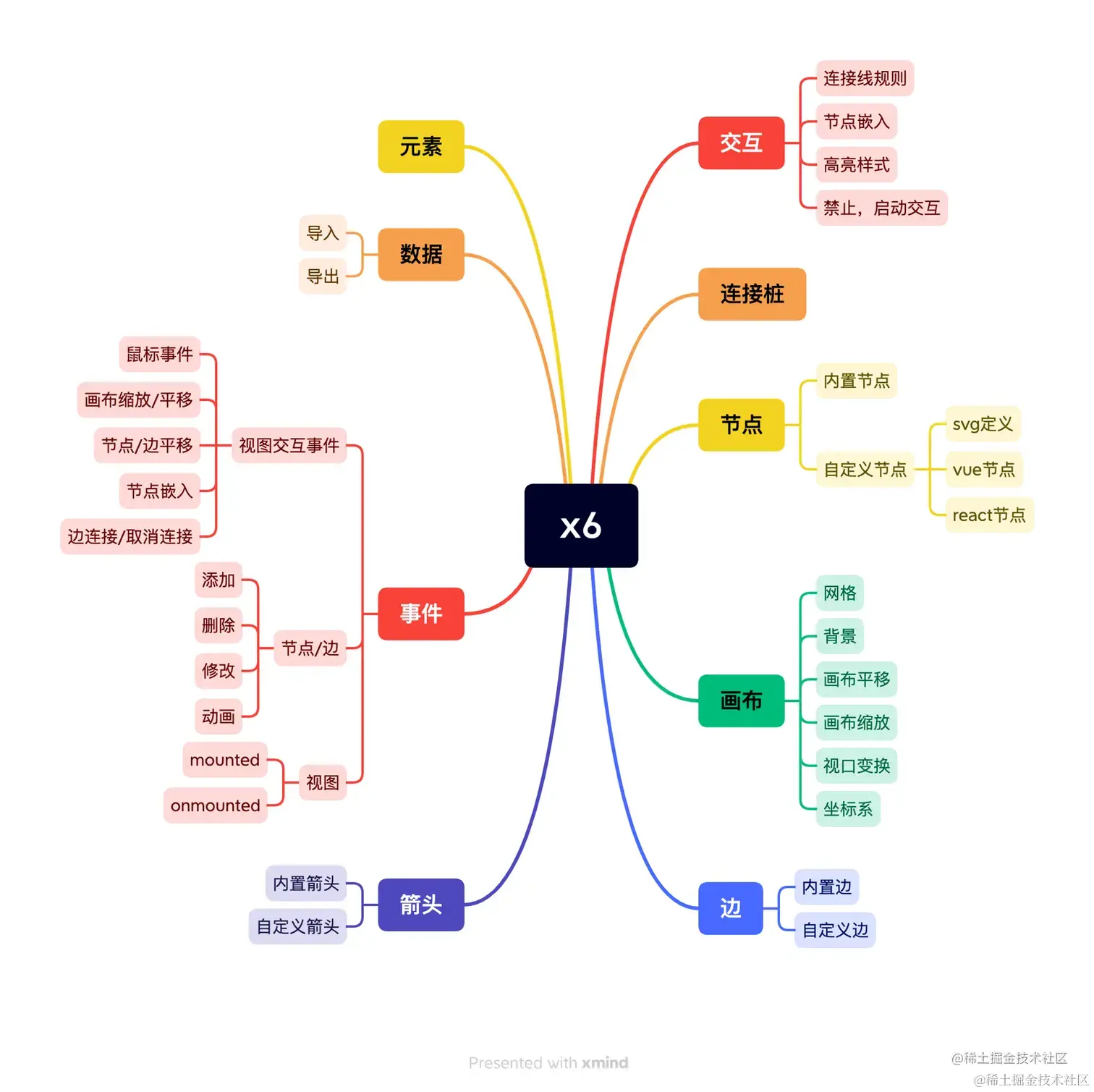

X6功能思维导图：

X6优点：

极易定制：支持使用 SVG/HTML/React/Vue 定制节点样式和交互；
开箱即用：内置 10+ 图编辑配套扩展，如框选、对齐线、小地图等；
数据驱动：基于 MVC 架构，用户更加专注于数据逻辑和业务逻辑；
事件驱动：可以监听图表内发生的任何事件。

3. 实现

安装库

$ npm install @antv/x6 --save
$ yarn add @antv/x6

引入

import { Graph, Line, Path, Curve } from "@antv/x6"; // 引入X6
import customNode from "./components/customNode"; //引入自定义节点Vue组件
import { register } from "@antv/x6-vue-shape"; // 注册自定义节点

实现画布在 X6 中，Graph 是图的载体，它包含了图上的所有元素（节点、边等），同时挂载了图的相关操作（如交互监听、元素操作、渲染等）。

const graph = new Graph({
        container: document.getElementById("container"),
 })

 // 双击边
 graph.on("edge:dblclick", ({ e, x, y, cell, view }) => {})
 // 双击节点
 graph.on("node:dblclick", ({ e, x, y, cell, view }) => {})
 // 鼠标移入 展示连接桩、删除button
 graph.on("cell:mouseenter", ({ cell }) => {})
 // 鼠标移出 隐藏连接桩、删除button
 graph.on("cell:mouseenter", ({ cell }) => {})

注册自定义节点

register({
        shape: "custom-node",
        width: 400,
        height: 130,
        ports: { ...ports },
        component: {
          render: (h) =>
            h(customNode, {
              on: {
                // 监听 customNode组件触发的事件，获取传递出来的数据
                myEvent: (data) => {
                  this.handleMyEvent(data);
                },
              },
              props: {},
            }),
        },
  });

注册自定义连线样式

let options = { raw: true, index: 1, total: 6, gap: 12 };
      Graph.registerConnector(
        "multi-smooth",
        (sourcePoint, targetPoint, routePoints) => {
          const { index = 0, total = 1, gap = 12 } = options;
          const line = new Line(sourcePoint, targetPoint);
          const centerIndex = (total - 1) / 2;
          const dist = index - centerIndex;
          const diff = Math.abs(dist);
          const factor = diff === 0 ? 1 : diff / dist;
          const vertice = line
            .pointAtLength(line.length() / 2 + gap * factor * Math.ceil(diff))
            .rotate(90, line.getCenter());

          const points = [sourcePoint, vertice, targetPoint];
          const curves = Curve.throughPoints(points);
          const path = new Path(curves);
          return options.raw ? path : path.serialize();
        },
        true
      );

创建节点 addNode() 或者 createNode()

graph.addNode({
  shape: 'custom-node', // 指定使用自定义节点Vue图形
  zIndex: 2, // 节点层级设置为2 连线层级设置为1
  data: data, // 这里存入你想要存入的任何数据 或者存入attr
})

删除节点 removeNode()

graph.removeNode(cell.id)

编辑节点 setData()

cell.setData({})

查询节点信息 getData() 或者cell.data

cell.getData()

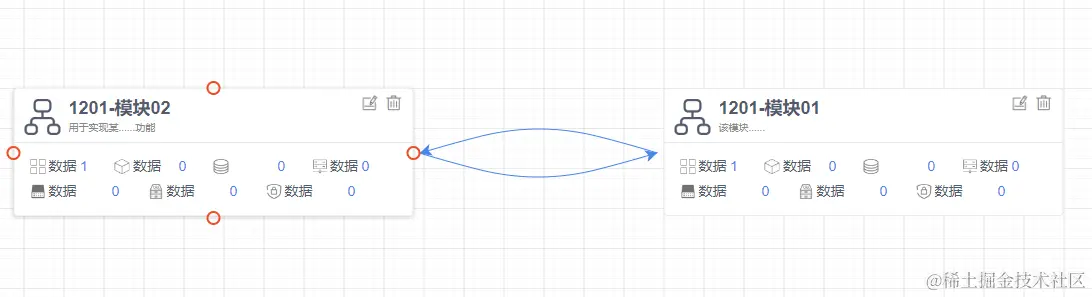

实现效果

这里节点是引入自定义节点Vue组件实现，在该组件中可任意使用iView、Element组件库中各组件。

图1是通过新增按钮触发配置节点信息弹框，通过计算节点将新增在画布的大概中心位置。
图2是通过图片工具栏拖拽自动生成节点。

图1

图2

4. 总结

为节点、连线添加快捷删除工具"button-remove"后如何实现删除拦截二次确认？

cell.addTools({
              name: "button-remove",
              args: {
                distance: "50%",
                onClick({ view }) {
                   this.$Modal.confirm({
                    title: "提示",
                    content: "是否确认删除该连线",
                    okText: "是",
                    cancelText: "否",
                    onOk: () => {},
                    onCancel: () => {},
                  });
                },
              },
            });

监听手动连线使用connected较为正确，added仅能拿到连线的源端信息

graph.on("edge:connected", ({ isNew, edge }) => {
})

如何为节点动态添加连接桩？

// 展示
  graph.on("cell:mouseenter", ({ cell }) => {
          // 鼠标移入节点上时执行
          if (cell.isNode()) {
          // 展示节点四周的连接桩
            const allPorts = cell.getPorts();
            allPorts.forEach((port) => {
              cell.setPortProp(port.id, "attrs/circle", {
                stroke: "#ed4014",
              });
            });
          }
       })

  // 隐藏
 graph.on("cell:mouseleave", ({ cell }) => {
          // 鼠标移除节点时执行
          if (cell.isNode()) {
            //隐藏连接点
            const allPorts = cell.getPorts();
            allPorts.forEach((port) => {
              cell.setPortProp(port.id, "attrs/circle", {
                stroke: "transparent",
              });
            });
      })

5. 问题

两个节点之间的双箭头连线当对角时排列变成两条单箭头连线？
