学习参考：
1.江苏科协
2STM32】HAL库 STM32CubeMX教程九---ADC

1.ADC简介

  1. ADC(Analog-Digital Converter)模拟-数字转换器。

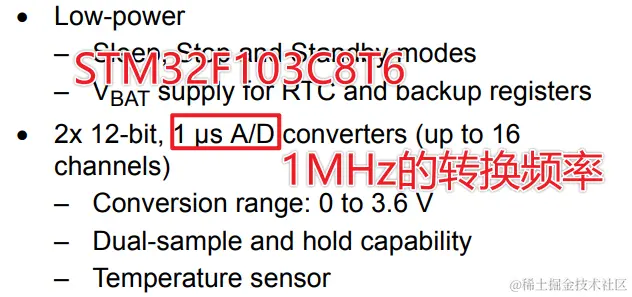

  2. 分辨率12bit，1us转换时间(从AD转换开始到产生结果需要的最快时间，对应的AD转换频率就是1MHz)
  3. 输入电压范围0--3.3V，转换结果范围0--4095
  4. 每个ADC有18个输入通道，可测量16个外部通道(16个GPIO口)，2个内部信号源(内部温度传感器、内部参考电压1.2V左右)
  5. 规则组和注入组两个转换单元
  6. 模拟看门狗自动监测输入电压范围(使用中断进行程序设计)
  7. STM32F103C8T6的ADC资源：ADC1、ADC2，10个外部输入通道。

START：开始转换
寄存器：EOC(End of Convert，转换结束信号)

1.1 规则通道和注入通道

  1. 规则通道（Regular Channels）：

    • 规则通道是ADC用于常规模数转换的通道。
    • 通过规则通道，可以配置ADC以按照预定义的顺序对多个通道进行连续或单次转换。
    • 规则通道通常用于采集主要的模拟输入信号。

  2. 注入通道（Injected Channels）：

    • 注入通道是ADC中用于特殊应用的通道。
    • 注入通道允许在规则通道的基础上，通过插入一些额外的转换来优先处理某些模拟信号。
    • 注入通道通常用于对某些紧急或优先级较高的事件进行快速响应，例如监测一个特定的故障条件。
    • 注入组使用的不多，常用规则组

1.1.1 规则组的四种转换模式

  • 非扫描模式：使用ADC单通道。
  • 扫描模式：使用多个ADC通道
  • 单次转换：触发一次ADC，只转换一次
  • 连续模式：仅需触发一次，在下一次转换完成后立刻进入下一次转换，实现不断地自动进行转换。

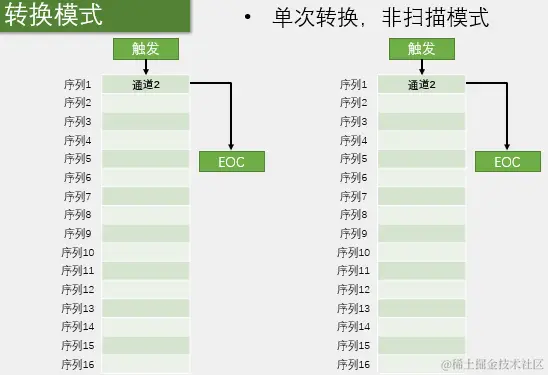

  1. 单次转换，非扫描模式：
    只使用ADC的一个通道，触发一次后，需要等待EOC标志位置1，然后从数据寄存器读取结果。如果需要再进行ADC转换，需要再次触发转换。 image.png

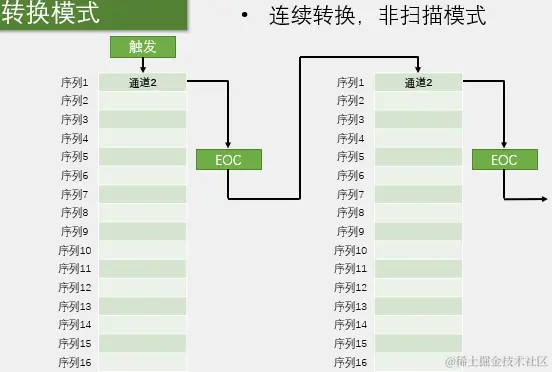

  2. 连续转换，非扫描模式(常用)：
    仅使用一个ADC通道，相比于上一个模式，仅需要触发一次，即可实现自动进行转换。
    优点：开始转换之后，不需要等待一段时间，不需要判断是否转换结束。 image.png

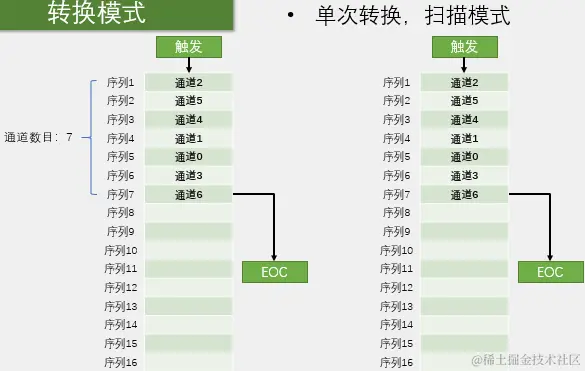

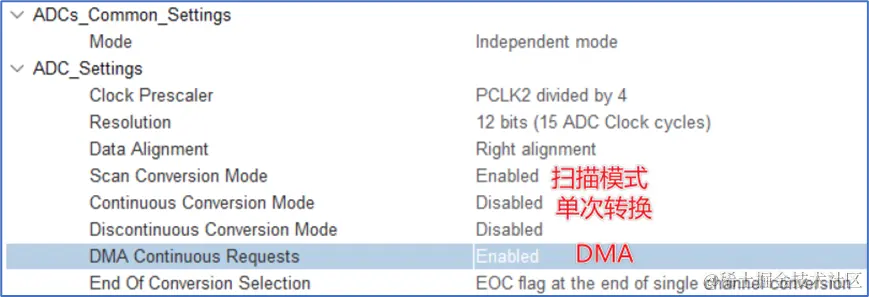

  3. 单次转换，扫描模式：
    需要指定通道的数量，为了避免数据被覆盖，需要使用DMA模式将数据及时挪走。
    相比于第一种模式，可以一次性转换多个通道，不过还是触发一次、所有通道只转换一次。

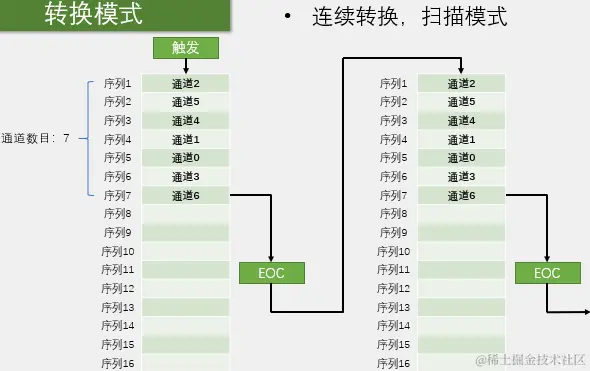

4.连续转换，扫描模式：
需要指定通道的数量，为了避免数据被覆盖，需要使用DMA模式将数据及时挪走。
不仅可以一次性转换多个通道，还可以实现触发一次、自动不间断转换。

  1. 间断模式(不常用)：在扫描模式下，每隔几个转换就暂停一次，需要再次触发才能继续转换。

1.2 触发ADC转换

对于STM32的ADC，触发ADC开始转换的信号有两种：

  1. 软件触发源：在程序中手动调用START_ADC语句，就可以启动转换。

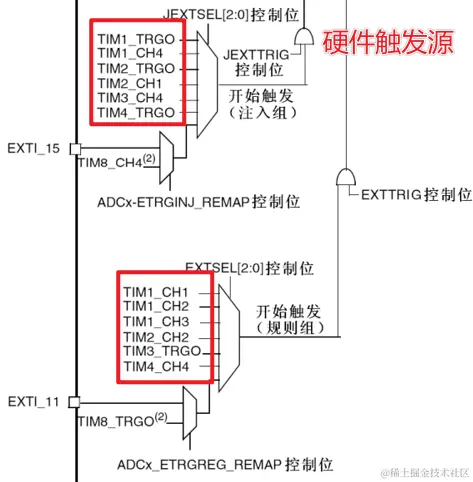

  2. 硬件触发源：主要来自于定时器，定时器可以通向ADC、DAC这些外设，用于触发转换。
  3. 定时器触发ADC转换示例：给TIM3设置1ms的时间，把TIM3的更新事件选择为TRGO输出，在ADC配置里，选择开始触发信号为TIM3的TRGO信号。这样TIM3的更新事件就能通过硬件自动触发ADC转换了，整个过程不需要进中断，节省了中断资源。


  • VDDA：接3.3V
  • VSSA：接GND

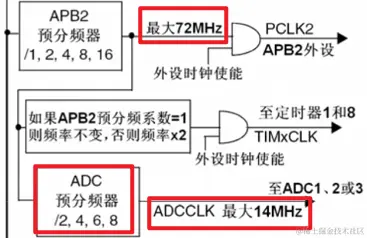

1.3 ADC预分频器

ADC预分频器来源于RCC，以STM32F103C8T6为例，APB2时钟72MHz，通过ADC预分频器进行分频，得到ADCCLK，ADCCLK最大值为14MHz。如果选择2分频，72M/2 = 36M，就超出范围了，对与ADC预分频器，只能选择6分频，结果是12M。不同的芯片，最大频率不一样，需要查看数据手册。

1.3.1 ADC转换时间

  1. AD转换的步骤主要为：采样，保持，量化，编码。
  2. 低速采样可以忽略转换频率，高速采样必须考虑转换时间 的损耗。

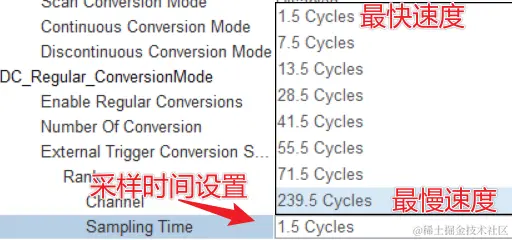

  3. 采样时间：即采样保持的时间，“采样”时间越长，越可以消除一些毛刺信号的干扰。是ADC采样周期的倍数，其值可以设置为1.5、7.5、13.5，...
  4. 12.5个ADC周期：是量化、编码的时间，因为是12位的ADC，所以需要花费至少12个周期。 image.png

ADC 的转换时间跟 ADC 的输入时钟和采样时间有关。
公式为：Tconv = 采样时间 + 12.5 个周期。
当 ADCLK = 14MHZ （最高），采样时间设置为 1.5 周期（最快），那么总的转换时间（最短）Tconv = 1.5 周期 + 12.5 周期 = 14 周期 = 1us。
一般我们设置 PCLK2=72M，经过 ADC 预分频器能分频到最大的时钟只能是 12M，采样周期设置为 1.5 个周期，算出最短的转换时间为 1.17us，这个才是最常用的。

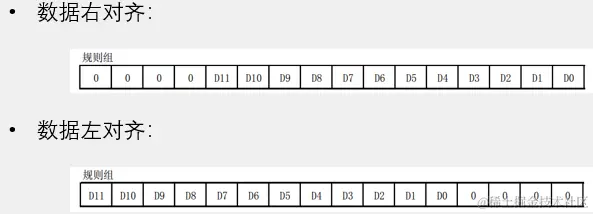

1.4 数据对齐问题

因为ADC是12位的，而寄存器宽度为16位的，所以便有了数据对齐的选择，常使用数据右对齐。


  • 数据右对齐(常用)：读出的值就是实际值，高位补零。
  • 左对齐：有时候不需要太大的分辨率，便将12位ADC的转换数据左对齐，然后只取高8位。数据左移1次，数据乘2，相当于把结果放大了16倍。
  • 左对齐应用：低分辨率读取，把数据的高8位取出来，舍弃掉后面4位的精度，这个12位的ADC就退化为了8位的ADC了。

2.ADC校准问题

ADC有一个内置自校准模式。校准可大幅减小因内部电容器组的变化而造成的准精度误差。校准期间，在每个电容器上都会计算出一个误差修正码(数字值)，这个码用于消除在随后的转换中每个电容器上产生的误差。

  • 建议在每次上电后执行一次校准。
  • 启动校准前， ADC必须处于关电状态超过至少两个ADC时钟周期。
  • 校准过程的代码是固定的，只需要在ADC初始化之后加几句代码即可。

3.ADC应用

注：配置USART的TX为DMA模式时，一定要打开USART的中断！！！

3.1 规则组+单通道+DMA

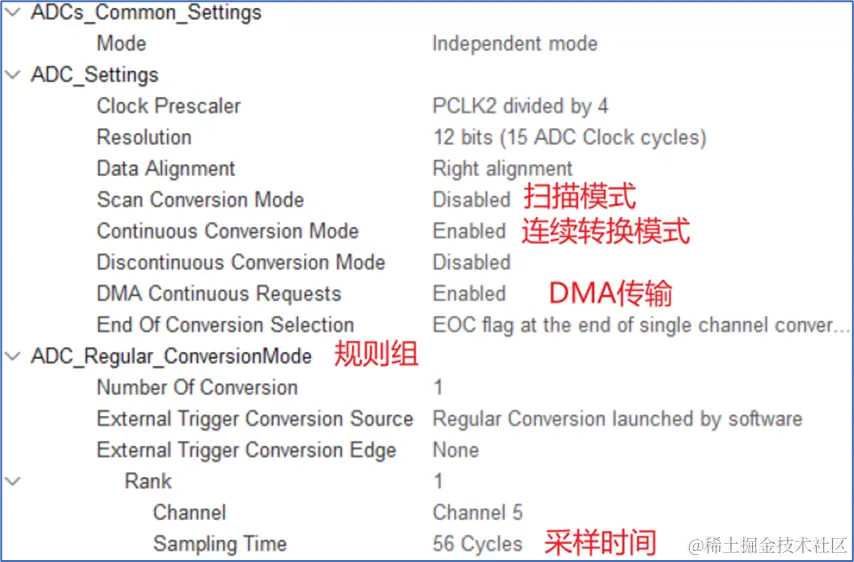

ADC1配置：连续模式，只需要触发一次。

uint16_t value[1];

void adc_user_Init(void)
{
    HAL_ADC_Start_DMA(&hadc1, (uint32_t *)value, 1); // 在连续转换模式下，只需触发一次
}

void adc_user_log(void)
{
    float Ua = (float)value[0] / 4095 * 3.3f;
    FOC_log("[value]:%f\r\n", Ua);
}

测试单次转换模式：需要在while(1)中使用HAL_ADC_Start(&hadc1); // 开始ADC规则组的转换进行软件触发ADC转换。

3.2规则组+多通道+DMA

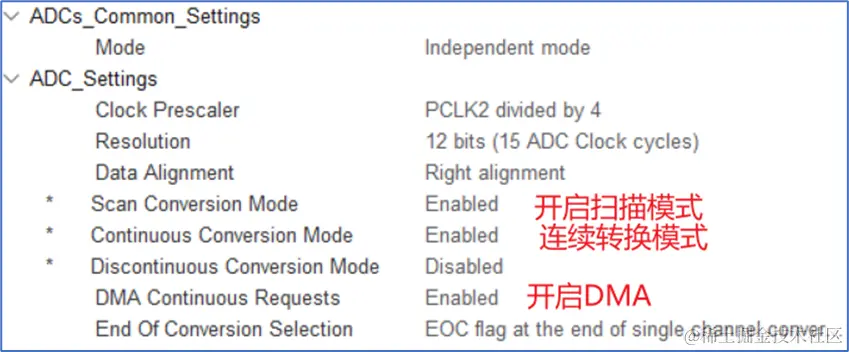

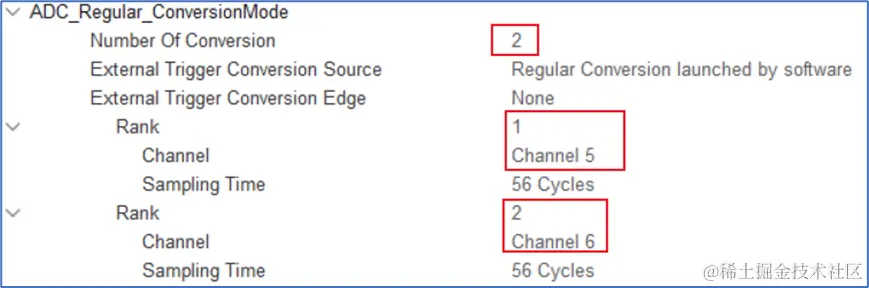

使用连续转换模式进行测试：以ADC1的IN5、IN6通道为例。



uint16_t value[2];

void adc_user_Init(void)
{
    HAL_ADC_Start_DMA(&hadc1, (uint32_t *)value, 2); // 在连续转换模式下，只需触发一次
}

void adc_user_log(void)
{
    float Ua = (float)value[0] / 4095 * 3.3f;
    float Ub = (float)value[1] / 4095 * 3.3f;
    FOC_log("[value]:%f,%f\r\n", Ua, Ub);
}

3.3注入组+单通道

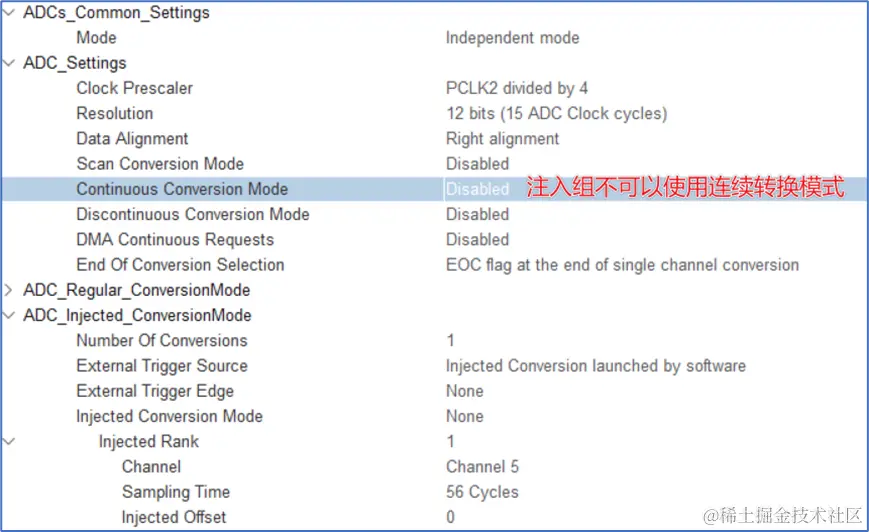

在STM32的ADC模块中，连续转换模式通常是在常规组（Regular group）中配置的，而不是在注入组（Injected group）。在注入组中，每次启动注入模式的转换时，只进行一次转换，而不是连续进行。 即注入组只能配置为单次转换模式。

注入组相比于规则组的优势：

  1. 规则组仅有一个数据寄存器，因此多通道采集还需要DMA配合。
  2. 注入组的四个通道都有独立的数据寄存器，使用的时候直接从寄存器里取值即可。且注入组可以打断规则组，因此可以配置规则组进行一些不重要的数据采样(温度、母线电压)，配置注入组进行电流采样。
  3. 所以在ADC支持注入组的情况下，强烈建议使用注入组进行电流采样。


uint16_t value[1];

void adc_user_Init(void)
{

}

void adc_user_log(void)
{
     HAL_ADCEx_InjectedStart(&hadc1);                            // 手动启动注入模式的ADC转换
    // 获取注入模式下的ADC转换值
    value[0] = HAL_ADCEx_InjectedGetValue(&hadc1, ADC_INJECTED_RANK_1); // 获取指定通道的值

    // 将ADC转换值，换算为电压值
    float Ua = (float)value[0] / 4095 * 3.3f;
    FOC_log("[value]:%f\r\n", Ua);
}

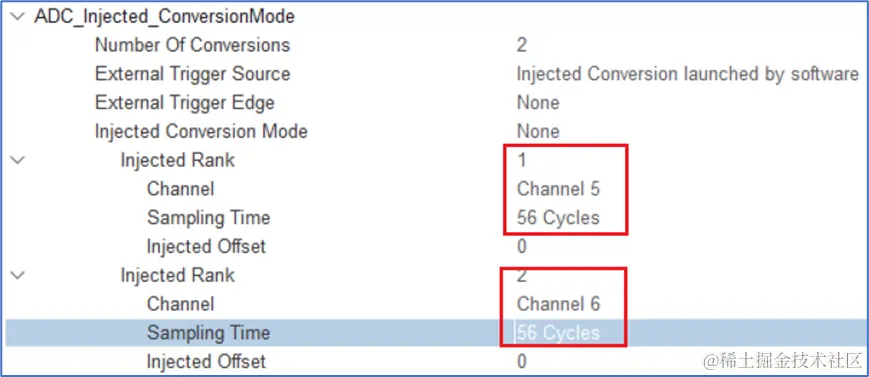

3.4注入组+多通道



uint16_t value[2];

void adc_user_Init(void)
{

}

void adc_user_log(void)
{
    HAL_ADCEx_InjectedStart(&hadc1);                            // 手动启动注入模式的ADC转换
    // 获取注入模式下的ADC转换值
    value[0] = HAL_ADCEx_InjectedGetValue(&hadc1, ADC_INJECTED_RANK_1); // 获取指定通道的值
    value[1] = HAL_ADCEx_InjectedGetValue(&hadc1, ADC_INJECTED_RANK_2); // 获取指定通道的值

    // 将ADC转换值，换算为电压值
    float Ua = (float)value[0] / 4095 * 3.3f;
    float Ub = (float)value[1] / 4095 * 3.3f;
    FOC_log("[value]:%f,%f\r\n", Ua, Ub);
}

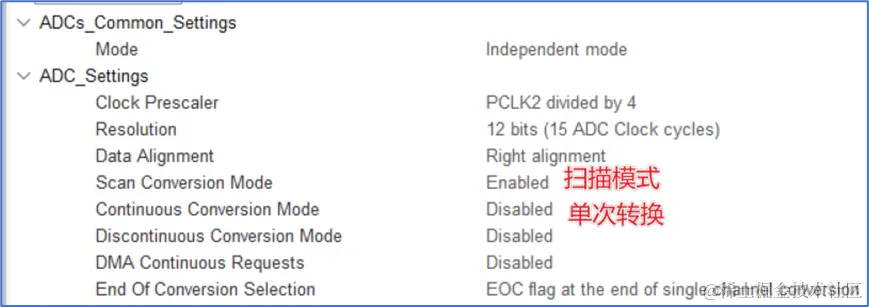

3.5定时器触发ADC规则组+多通道+DMA

不需要打开定时器的中断！！！
使用定时器触发ADC转换，就不需要把ADC配置为连续转换模式了！！！

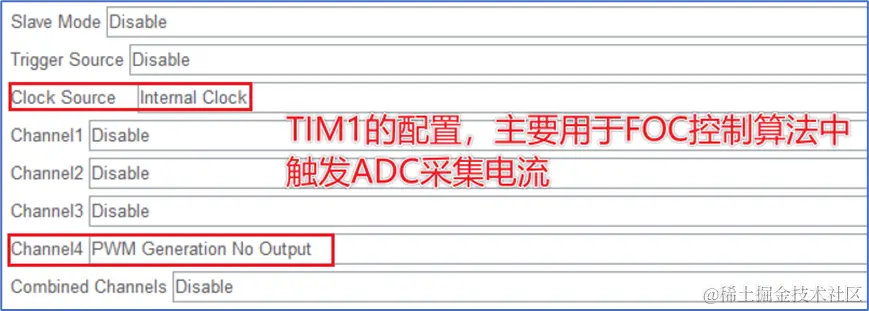

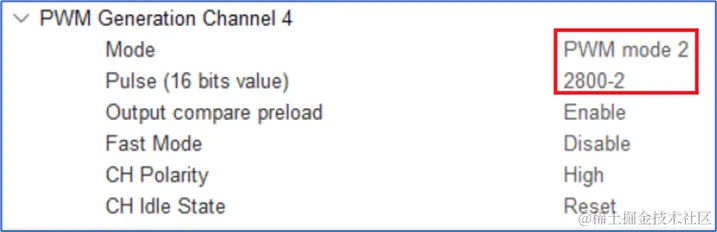

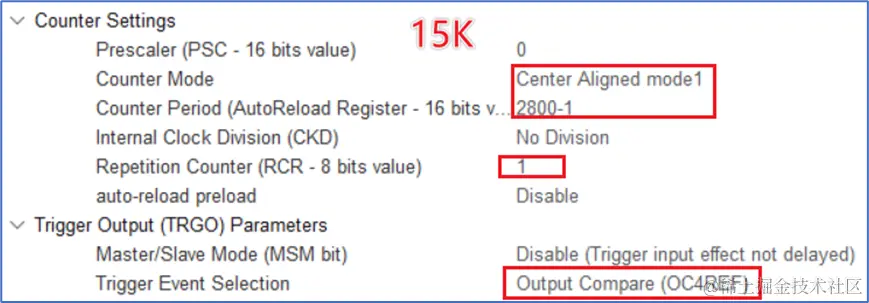

定时器TIM1配置：以采集FOC驱动器的相电流为例。




ADC1的配置：



uint16_t value[2];

void adc_user_Init(void)
{
    HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_4);
    HAL_ADC_Start_DMA(&hadc1, (uint32_t *)value, 2); // 在连续转换模式下，只需触发一次
}

void adc_user_log(void)
{
    float Ua = (float)value[0] / 4095 * 3.3f;
    float Ub = (float)value[1] / 4095 * 3.3f;
    FOC_log("[value]:%f,%f\r\n", Ua, Ub);
}

3.6定时器触发ADC注入组+多通道

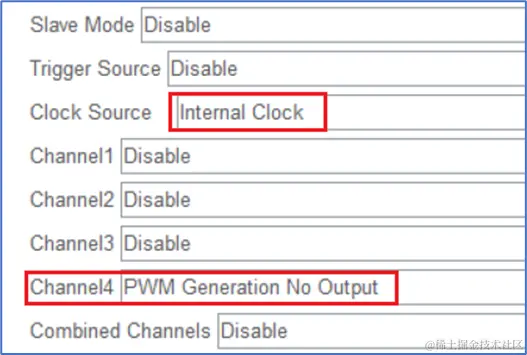

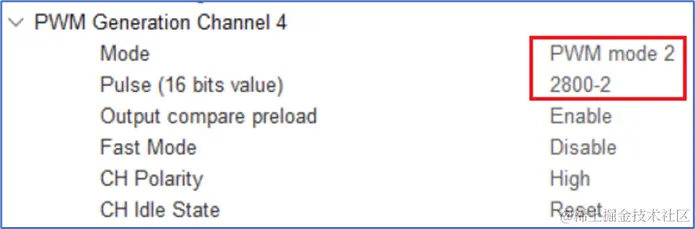

定时器TIM1的配置：




ADC1配置：


uint16_t value[2];

void adc_uesr_Init(void)
{
    HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_4);                   // 开启TIM1_CH4，用于触发ADC转换
    HAL_ADCEx_InjectedStart(&hadc1);                            // 启动注入模式的ADC转换
}

void adc_get_value(void)
{

    // 获取注入模式下的ADC转换值
    value[0] = HAL_ADCEx_InjectedGetValue(&hadc1, ADC_INJECTED_RANK_1); // 获取指定通道的值
    value[1] = HAL_ADCEx_InjectedGetValue(&hadc1, ADC_INJECTED_RANK_2); // 获取指定通道的值

    // 将ADC转换值，换算为电压值
    float Ua = (float)value[0] / 4095 * 3.3f;
    float Ub = (float)value[1] / 4095 * 3.3f;
    FOC_log("[value]:%f,%f\r\n", Ua, Ub);
}

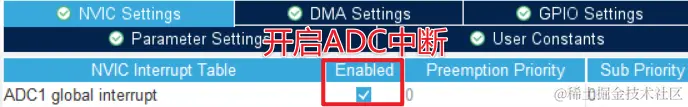

3.6.1 定时器触发+注入组+多通道+ADC中断

最优方案：在ADC中断里，获取ADC转换值！


ADC初始化函数：写在while(1)之前

void adc_user_Init(void)
{
    HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_4); // 开启TIM1_CH4，用于触发ADC转换
    HAL_ADCEx_InjectedStart(&hadc1);          // 启动注入模式的ADC转换
    HAL_ADCEx_InjectedStart_IT(&hadc1);       // 开启ADC注入组中断
}

获取ADC转换值方法1：重写注入组完成后的中断回调函数

void HAL_ADCEx_InjectedConvCpltCallback(ADC_HandleTypeDef *hadc)
{
    /* Prevent unused argument(s) compilation warning */
    UNUSED(hadc);
    /* NOTE : This function Should not be modified, when the callback is needed,
              the HAL_ADC_InjectedConvCpltCallback could be implemented in the user file
     */

    if (hadc == &hadc1)
    {
        value[0] = HAL_ADCEx_InjectedGetValue(&hadc1, ADC_INJECTED_RANK_1); // 获取指定通道的值
        value[1] = HAL_ADCEx_InjectedGetValue(&hadc1, ADC_INJECTED_RANK_2); // 获取指定通道的值
    }
}

获取ADC转换值方法2：在STM32CubeMX自动生成的中断回调函数里，获取ADC转换值，在stm32f4xx_it.c文件中。

/**
 * @brief This function handles ADC1 global interrupt.
 */
void ADC_IRQHandler(void)
{
  /* USER CODE BEGIN ADC_IRQn 0 */

  /* USER CODE END ADC_IRQn 0 */
  HAL_ADC_IRQHandler(&hadc1);
  /* USER CODE BEGIN ADC_IRQn 1 */

  a1 = HAL_ADCEx_InjectedGetValue(&hadc1, ADC_INJECTED_RANK_1); // 获取ADC转换值
  /* USER CODE END ADC_IRQn 1 */
}

20231225更新

#include "adc.h"
#include "Serial.h"
#include "usart.h"
#include "ADC_user.h"
#include "string.h"

/**********************  注入组+多通道+单次转换  ************************/
// void init_ADC(void)
// {
//     HAL_ADCEx_Calibration_Start(&hadc2, ADC_SINGLE_ENDED); // 启动ADC自校准
// }

// void adc_log(void)
// {
//     const uint16_t arrSize = 12;
//     // static uint8_t tempData[arrSize] = {0, 0, 0, 0, 0, 0, 0, 0, 0x00, 0x00, 0x80, 0x7f};
//     static uint8_t tempData[arrSize] = {0};
//     tempData[arrSize - 2] = 0x80;
//     tempData[arrSize - 1] = 0x7f;

//     float temp[2];
//     HAL_ADCEx_InjectedStart(&hadc2); // 软件触发注入组转换

//     temp[0] = (float)HAL_ADCEx_InjectedGetValue(&hadc2, ADC_INJECTED_RANK_1);                           // 电位器
//     temp[1] = (float)HAL_ADCEx_InjectedGetValue(&hadc2, ADC_INJECTED_RANK_2) * 3.32f * 11.0f / 4095.0f; // 母线电压

//     memcpy(tempData, (uint8_t *)temp, sizeof(temp));
//     HAL_UART_Transmit_DMA(&huart1, tempData, arrSize); // 使用JustFloat协议，旋转电位器，母线电压的输出值会受影响
//     // log_dma("%f,%f\r\n", temp[0], temp[1]); // 电位器不会影响，母线电压的输出值
// }

/********************** 规则组+多通道+DMA  ************************/
uint16_t adc2_value[2];
const float VDDA = 3.32f;
float gain_Udc; // 母线电压增益系数 = VDDA * 分压电阻系数 / 4095

void init_ADC(void)
{
    HAL_ADCEx_Calibration_Start(&hadc2, ADC_SINGLE_ENDED); // 启动ADC自校准
    HAL_ADC_Start_DMA(&hadc2, (uint32_t *)adc2_value, 2);  // 在DMA连续转换模式下，只需要触发一次
    gain_Udc = VDDA * 11.0f / 4095.0f;
}

// void adc_log(void)
// {
//     const uint16_t arrSize = 12;
//     // static uint8_t tempData[arrSize] = {0, 0, 0, 0, 0, 0, 0, 0, 0x00, 0x00, 0x80, 0x7f};
//     static uint8_t tempData[arrSize] = {0};
//     tempData[arrSize - 2] = 0x80;
//     tempData[arrSize - 1] = 0x7f;

//     float temp[2];

//     temp[0] = (float)adc2_value[0]; // 电位器的原始值
//     temp[1] = (float)adc2_value[1]*gain_Udc; // 母线电压

//     memcpy(tempData, (uint8_t *)temp, sizeof(temp));
//     HAL_UART_Transmit_DMA(&huart1, tempData, arrSize); // 使用JustFloat协议，旋转电位器，母线电压的输出值会受影响
//     // log_dma("%f,%f\r\n", temp[0], temp[1]); // 电位器不会影响，母线电压的输出值
// }

void adc_log(void)
{
    HAL_ADC_Start_DMA(&hadc2, (uint32_t *)adc2_value, 2);
    const uint16_t arrSize = 12;
    // static uint8_t tempData[arrSize] = {0, 0, 0, 0, 0, 0, 0, 0, 0x00, 0x00, 0x80, 0x7f};
    static uint8_t tempData[arrSize] = {0};
    tempData[arrSize - 2] = 0x80;
    tempData[arrSize - 1] = 0x7f;

    float temp[2];

    temp[0] = (float)adc2_value[0];            // 电位器的原始值
    temp[1] = (float)adc2_value[1] * gain_Udc; // 母线电压

    memcpy(tempData, (uint8_t *)temp, sizeof(temp));
    HAL_UART_Transmit_DMA(&huart1, tempData, arrSize); // 使用JustFloat协议，旋转电位器，母线电压的输出值会受影响
    // log_dma("%f,%f\r\n", temp[0], temp[1]); // 电位器不会影响，母线电压的输出值
}
