金仓数据库KingbaseES———DCI中的大对象处理
关键字：
DCILobLocator、CLOB、BLOB、人大金仓、KingbaseES
DCI中的DCILobLocator定义
struct DCILobLocator
{
DCIHandleHead head; // 结构体头部，head type= DCI_DTYPE_LOB
ub4 loid;
lobType type; // 初始为0，1 for BLOB（lobType_BLOB）0, 2 for CLOB（lobType_CLOB）
int len; // buf数组中已有数据的长度bytes for BLOB, characters for CLOB
int lobj_fd;//判断定位器是否打开的标志，标记是否为第一次读取或者写入，初始值为-1，表示第一次读取{-1,1}
char open_manually;//是否手动开启
char doBegin;
char enable_buffer;//是否打开lob定位器缓冲功能
char *buf;//初始大小为1048576个字节，即1M，后续加上偏移量offset，始终指向首地址
char updated;//
char status_piece; //piece flag.Must be use DCI_FIRST_PIECE,then you can use DCI_NEXT_PIECE and DCI_LAST_PIECE
char status_offset; //offset flag.LOB is opend,you can set offset.
int real_wlen; //actual data length to write实际写入的数据量
int need_wlen; //data length needed to write存储需要写入的数据量，在读取数据量大于真实传入数据量时使用
int remain_rlen; //未读取的数据长度data length not read
char is_init;//定位器是否已经初始化
DCIEnv *pEnv; //环境句柄
char *cur;//初始与buf地址相同，随着数据量的增大，指向buf数组的已有内容的最后一个字符
int len_in_byte;//初始值为-1，按照字节计数的长度
int allocated;//已分配空间大小，对应buf数组申请的空间大小，最大支持2G的空间分配，初始值为-1
char *backup_buf;//备份区域，大小为backup_len
int backup_len;//备份区域的大小
int backup_len_in_byte;//以字节长度衡量的备份区域的大小
int is_temporary;//是否为临时LOB，临时大对象无需执行写入数据库操作
char *table_name; //表名称need to invoke free() when dealloc
char *column_name; //列名称need to invoke free() when dealloc
CtidXminListNode *pCtidXminListNode; //存储Ctid、Xmin，need to invoke free() when dealloc
unsigned char mode; //DCILobOpen()调用设置LOB定位器的执行模式READ WRITE FLAG DCI_LOB_READONLY DCI_LOB_READWRITE
};
DCI中的大对象读操作
在大对象读方面，DCILobRead( )支持回调，BLOB与CLOB的长度用同一个参数amtp传入，对于CLOB类型，长度为字节数或者字符数，仅支持UTF8，GB18030，GBK三种编码方式；对于BLOB类型，长度为字节数。DCILobRead2( )暂时不支持回调，BLOB与CLOB的长度用不同的参数表示，大对象占用的字节数用byte_amtp表示，对于BLOB，该参数始终生效，对于CLOB，只有当char_amtp为0时才生效，字符数用参数char_amtp表示，仅用于CLOB，对BLOB应当忽略。
大对象的查询过程同样遵循OCI操作的一般过程，经历建立连接、语句句柄分配DCIHandleAlloc( )、查询语句准备DCIStmtpPrepare( )、查询语句执行DCIStmtExecute( )、获取查询结果DCIStmtFetch( )、查询事务提交DCITransCommit( )的过程，有所区别的是对于大对象类型，需要调用DCIDescriptorAlloc( )分配OCI_DTYPE_LOB类型的大对象句柄，并调用DCIDefineByPos( )对各个句柄与对应的类型SQLT_CLOB与SQLT_BLOB进行位置绑定，将大对象句柄关联到语句句柄stmtp对应的pDefine的valuep成员上：
err = OCIDescriptorAlloc(pEnv, (void**)&pBlob, OCI_DTYPE_LOB, 0, NULL);
err = OCIDefineByPos(pStmt,
&pDefine,
pError,
1,
(dvoid *) &pBlob,
sizeof(OCILobLocator *),
SQLT_BLOB,
(void *)0,
(ub2 *)0,
(ub2 *)0,
OCI_DEFAULT);
//在OCIDefineByPos内部：
stmtp->pDefine[position - 1].valuep = valuep;
在DCIStmtpFetch( )内部，需要调用KSAPI_BindCol( )再次将用户缓冲区pDefine[i].pBuffer->buf与数据库的列进行绑定：
ret = KSAPI_BindCol(stmtp->hstmt, pDefine[i].position, KSQL_C_BINARY, (void *)&pDefine[i].pBuffer->buf, SQLT_BLOB_LENGTH, ind);
ret = KSAPI_BindCol(stmtp->hstmt, pDefine[i].position, KSQL_C_CHAR, (void *)&pDefine[i].pBuffer->buf, SQLT_CLOB_LENGTH, ind);
最后将pDefine[i].pBuffer->buf中的数据存入DCILobLocator的buf成员变量中，以便后续从中读取。特别的，针对select…for update语句，需要额外关联该行数据的唯一标识ctid与xmin，因此需要申请空间并将其关联到DCILobLocator的pCtidXminListNode成员中，便于后续的写或者更新操作。针对大对象，DCIStmtFetch()的处理流程如图1所示。
图1 DCIStmtFetch( )处理大对象的流程
大对象因为数据体量比结构化数据大，且数据组织方式不规范，需要依次提取到相应的文件并做其他的处理。因此将数据读取到DCILobLocator中之后，还需要调用DCILobRead( )分批次进行读取。由于存放数据的缓冲区大小受限（READ_BUFSIZE=1024），因此每次只能读取一部分数据，需要采用循环结构，读取返回OCI_NEED_DATA时表示本次读取成功，数据还未读取完成，需进入循环重新读取，返回OCI_SUCCESS表明所有数据都已经读取成功。特别地，对于CLOB类型的数据，其读取缓冲区大小为READ_BUFSIZE + 1。DCILobRead( )其具体的实现思路为：
Step1：参数状态判断：svchp、errhp、locp以及locp中已有数据的长度；
Step2：判断bufp；
Step3：同步svchp->pEnv->pSveCtx与当前svchp句柄，加线程锁；
Step4：根据locp->type判断是读取BLOB还是CLOB；
Step5：读取调用的返回值处理。
在DCILobRead( )函数内部，由于BLOB与CLOB对应的计量方式不同，需要采取不同的方式从DCILobLocator中读取，对应的函数分别为DCILobReadBLOB( )与DCILobReadCLOB( )，其具体的实现思路分别如图2所示。相较于DCILobReadCLOB( )，DCILobReadBLOB( )没有字符编码判断这一步骤，其余实现步骤基本一致。
图2 DCILobRead( )实现过程
DCI中的大对象写操作
在DCI中，LOB大对象的写操作需要借助DCILobLocator，调用DCILobWrite( )写入，一次只可写入一列数据。而对于LOB大对象的更新操作，需要使用select…for update语句获取到该行，在本地修改之后，调用DCILobWrite( )重新写入，在此期间，ctid与xmin作为该行数据的唯一标识，需要被获取并关联到DCILobLocator中，对应DCIStmtFetch( )中对stmtp->hasForUpdate的处理。同大对象数据读取一样，大对象写操作过程也受字符编码的影响，因此针对CLOB与BLOB分别对应DCILobWriteCLOB( )与DCILobWriteBLOB( )，具体的实现思路为：
Step1：判断写入内容bufp是否为空；
Step2：判断svchp->pEnv->pSveCtx != svchp，确保当前服务上下文句柄与环境句柄中服务上下文句柄一致；
Step3：根据定位器的type属性判断是写入BLOB（1）还是CLOB（2）。

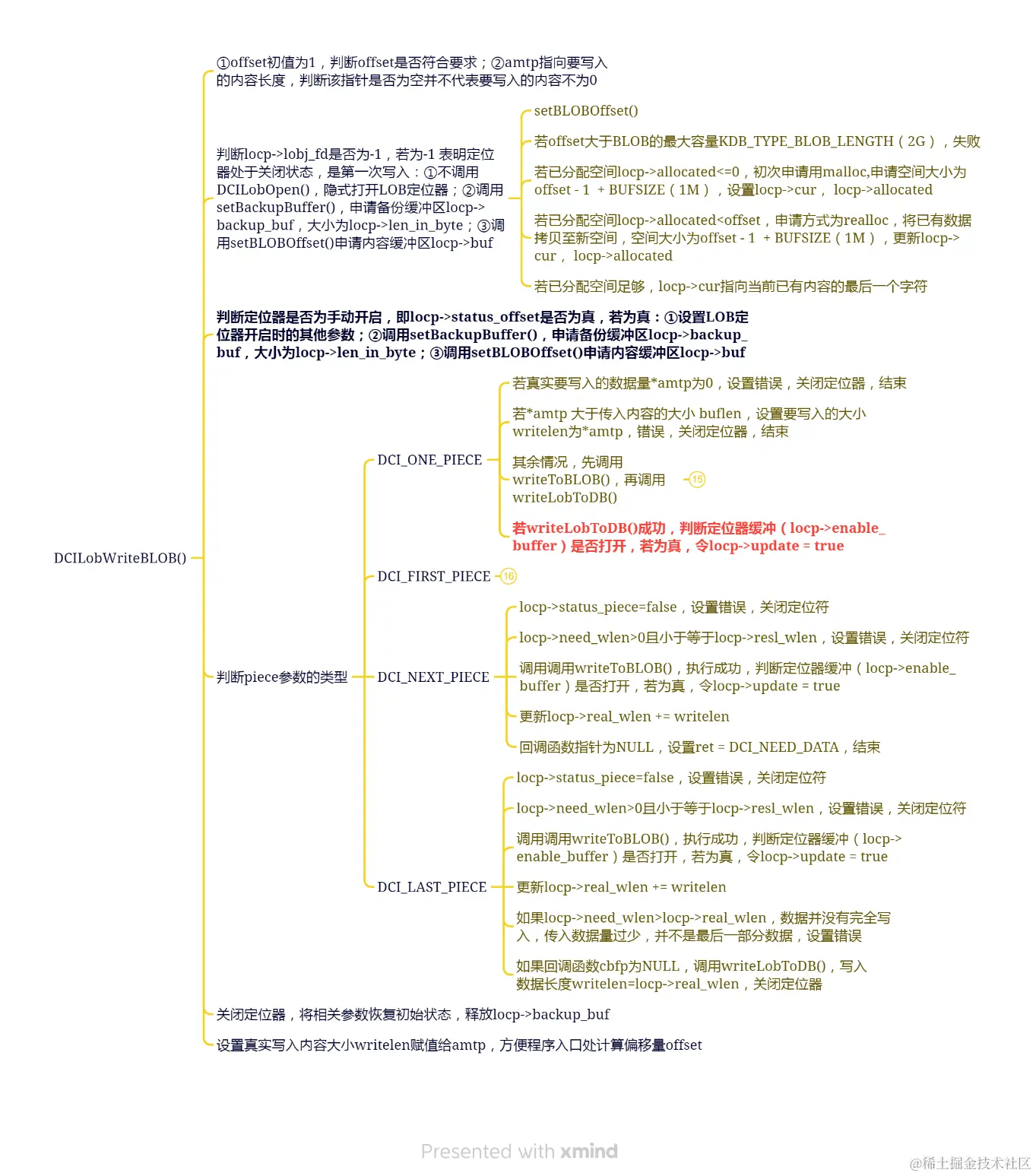

对于DCILobWriteBLOB( )，其实现过程如图3所示。
图3 DCILobWriteBLOB( )实现过程

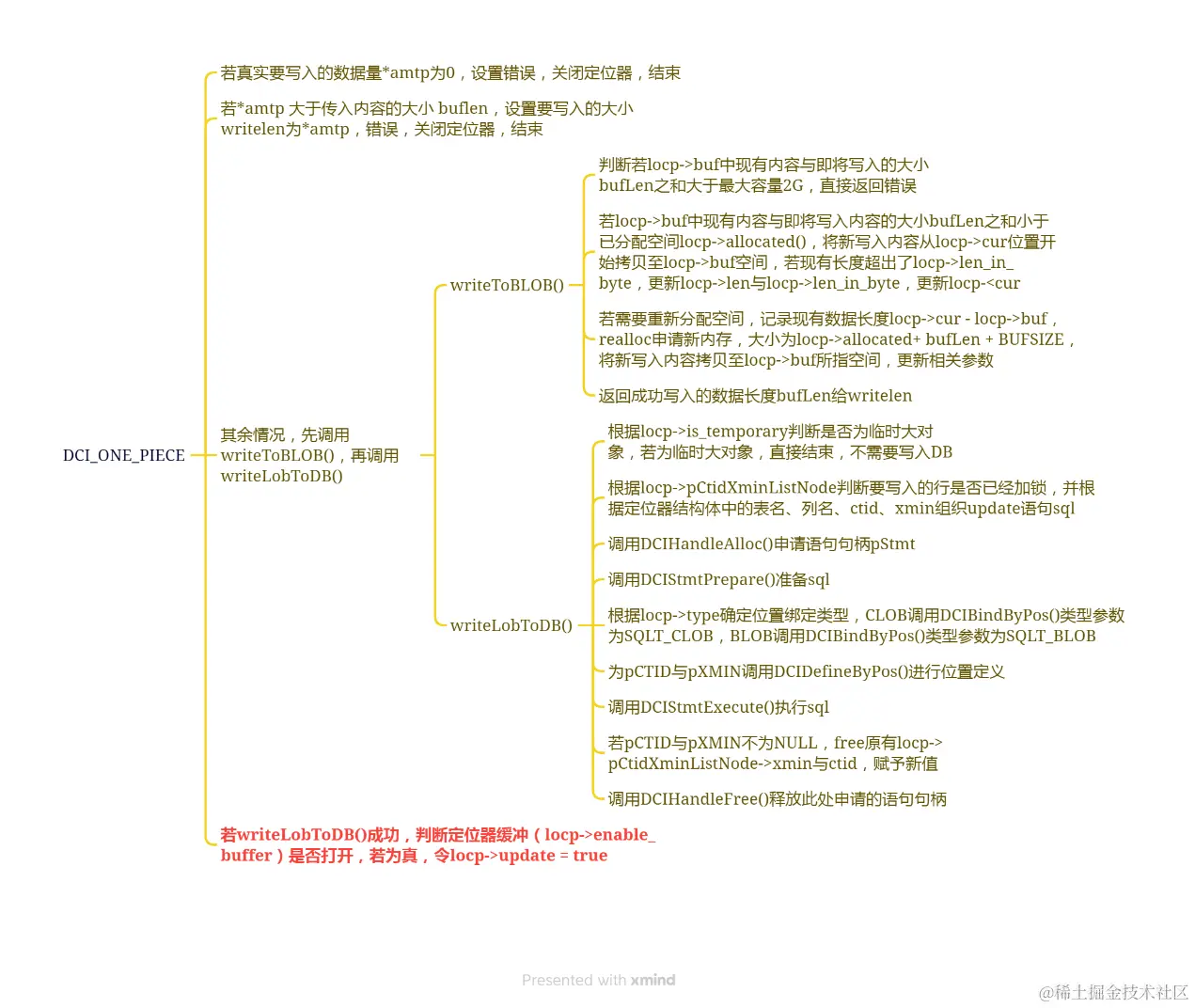

写入过程中包含为两个步骤：writeToBLOB( )与writeLobToDB( )。writeToBLOB( )是将数据写入DCILobLocator( )并设置对应的成员变量，而writeLobToDB( )是将DCILobLocator中的数据真实写入数据库。
图4 writeToBLOB( )与writeLobToDB( )实现过程

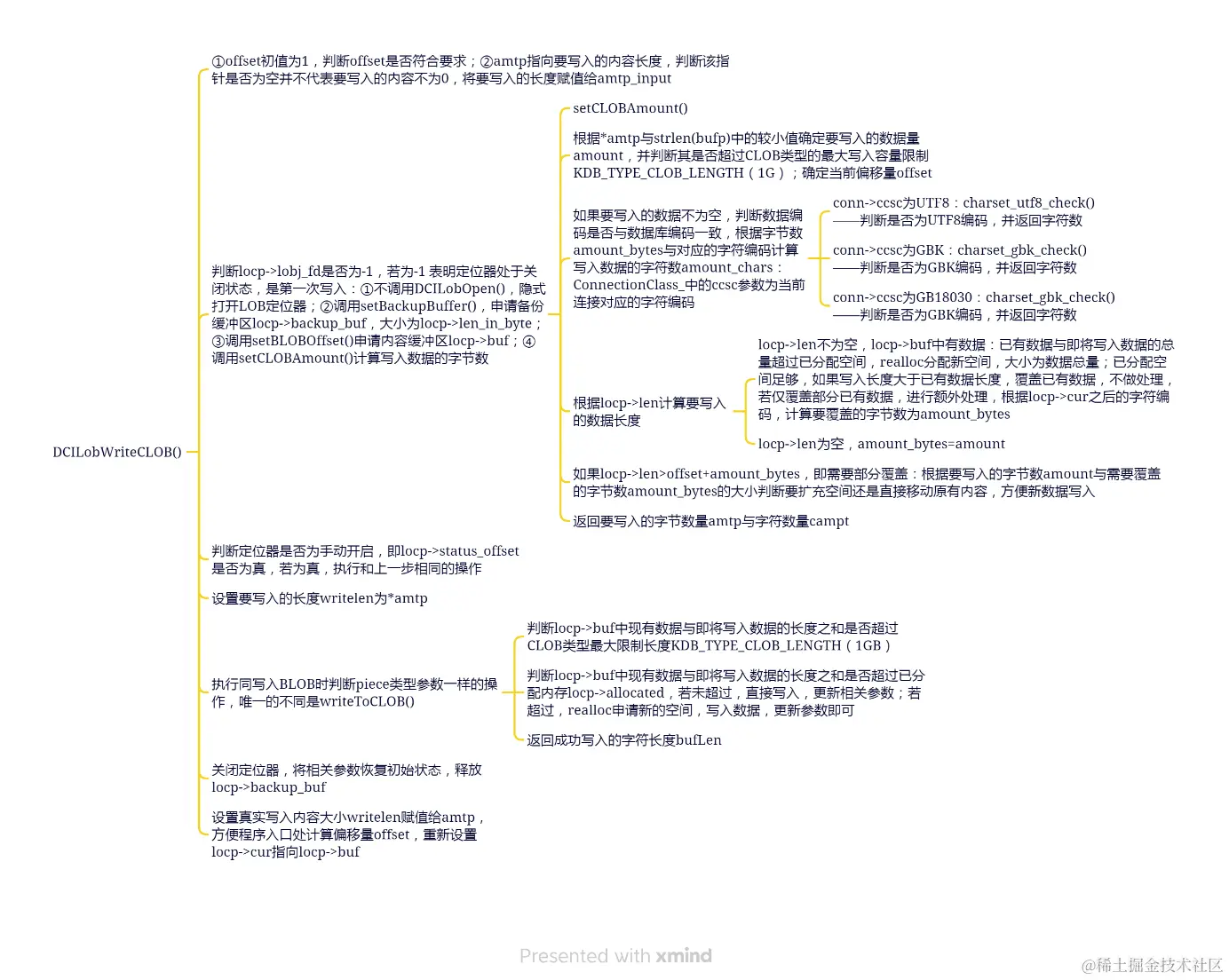

对于DCILobWriteCLOB( )，其实现过程如图5所示。
图5 DCILobWriteCLOB( )实现过程
DCI对大对象操作函数的兼容情况
DCI中支持两种大对象类型，分别为字符大对象类型SQLT_CLOB，二进制大对象类型SQLT_BLOB。Oracle，KINGBASE V7，PG的大对象都是采用的OID中转方式，即用户表中的大对象实际只存一个定位器，指向系统的大对象表中对应的位置。大对象的实际存储位置和用户表的位置是分开的。所以读写大对象都是靠定位器来中转实现，可以通过LOB函数直接把大对象读写到数据库，不需要像普通字段一样，非得等到insert/update语句时才能写入数据库。例如：可以通过获取select查询返回的结果中的大对象定位器LOBLocater。而KINGBASE V8的大对象实际采用的是BYTEA和TEXT的直接存储方式，和普通类型一样，没有OID这种定位器，也就无法通过定位器直接写入数据库。但是需要保持原OCI对外提供的功能和接口调用形式不变，所以需要实现客户端大对象的各种操作，目前已经兼容了23个大对象操作函数。
由兼容对比可以看出，DCI已经实现了OCI操作LOB的基本功能，但就数据量而言，DCI使用KDB_TYPE_CLOB_LENGTH来标识最大支持的CLOB的数据量，为1GB，用KDB_TYPE_BLOB_LENGTH标识操作BLOB的最大数据量，为2GB，暂不支持4GB以上的大对象操作。
表1 OCI与DCI大对象操作函数实现
表1 OCI与DCI大对象操作函数实现（续）
| OCI接口 | 功能 | DCI接口 |
|---|---|---|
| OCIDurationEnd() | 临时LOB的最终用户持续时间 | DCIDurationEnd() |
| OCIDurationBegin() | 启动临时LOB的用户持续时间 | DCIDurationBegin() |
| OCILobArrayRead() | 读取多个定位器的LOB数据 | |
| OCILobArrayWrite() | 为多个定位器写入LOB数据 | |
| OCILobFileClose() | 关闭以前打开的BFILE | |
| OCILobFileCloseAll() | 关闭所有以前打开的文件 | |
| OCILobFileExists() | 检查服务器上是否存在文件 | |
| OCILobFileGetName() | 从LOB定位器上获取目录对象和文件名 | |
| OCILobFileIsOpen() | 用定位器检查服务器上的文件是否已经打开 | |
| OCILobFileOpen() | 打开一个BFILE | |
| OCILobFileSetName() | 在LOB定位器中设置目录对象和文件名 | |
| OCILobGetChunkSize() | 获取LOB的块大小 | |
| OCILobGetContentType() | 检索SecureFile中用户指定的内容类型字符串 | |
| OCILobGetOptions() | 获取SecureFile的选项设置 | |
| OCILobGetStorageLimit() | 以字节为单位获取内部LOB的最大长度 | |
| OCILobLoadFromFile2() | 从BFILE加载LOB，必须用于大于4GB的LOB | |
| OCILobLocatorAssign() | 将一个LOB定位器分配给另一个，可用于临时LOB | |
| OCILobSetContentType() | 存储SecureFile的用户指定的内容类型字符串 | |
| OCILobSetOptions() | 为现有和新创建的SecureFiles的选项设置 | |
| OCILobWriteAppend2() | 写入从LOB结尾开始的数据，必须用于大于4GB的LOB |
