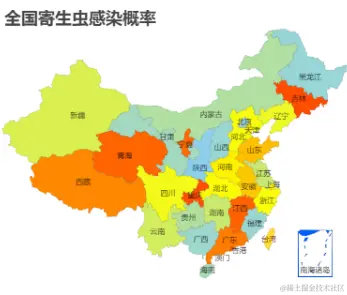

最近接到一个需求，在微信小程序中展现一个地图，并且实现点击对应省份跳转到省份地图的效果。参阅了很多网络上的教程，感觉都不是很清晰，于是就把我的实现路径记录下来，保证重复可用。
下篇：echarts在微信小程序绘制中国地图，并实现点击跳转省地图功能（二） - 掘金 (juejin.cn)
一、准备工作
1. 准备echats文件

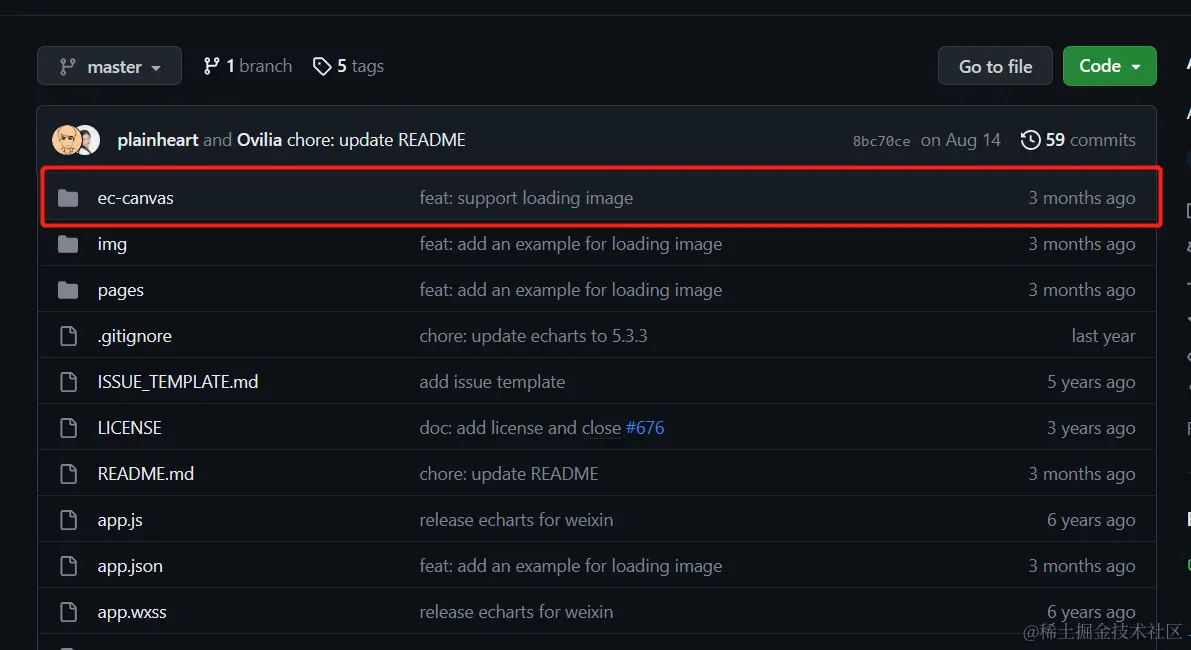

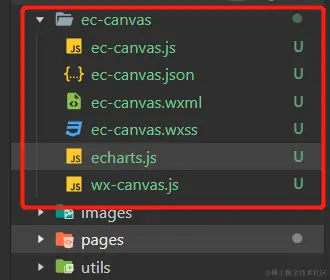

把github中这个文件夹copy到微信小程序中。

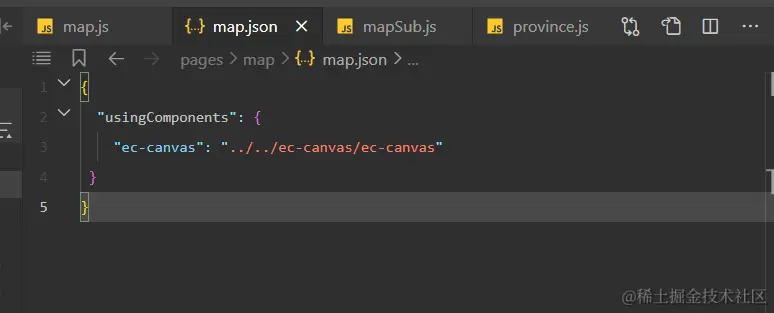

2. json文件中引入组件：
{
"usingComponents": {
"ec-canvas": "../../ec-canvas/ec-canvas"
}
}
3.准备各省市地图

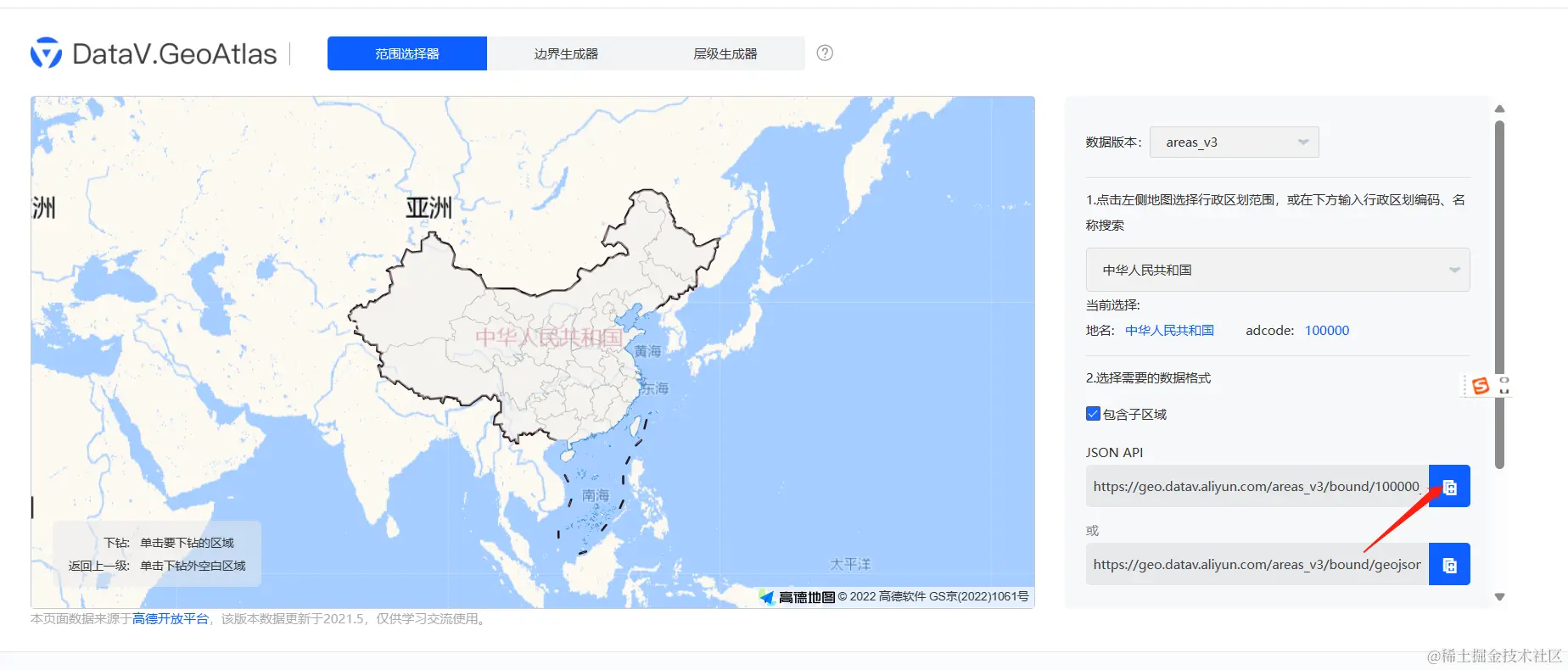

DataV.GeoAtlas地理小工具系列 (aliyun.com)
访问这个接口，然后复制下页面的所有内容。
找个位置新建个js文件，我这个MapData.js。然后写一个
module.exports =
粘贴上面复制的内容。记得格式化一下。
二、地图实现
1. wxml文件：
<view class="container">
<ec-canvas id="mychart-dom-map" canvas-id="mychart-map" ec="{{ ecMap }}"></ec-canvas>
</view>
2. wxss文件：
.container {
position: absolute;
top: 0;
bottom: 0;
left: 0;
right: 0;
display: flex;
flex-direction: column;
align-items: center;
justify-content: space-between;
box-sizing: border-box;
}
#mychart-dom-map {
position: relative;
width: 100%;
padding-top: 20rpx;
height: 720rpx;
}
3. 最重要的js文件
// pages/map/map.js
import * as echarts from '../../ec-canvas/echarts.js';
import geoJson from '../functions//mapData.js';
var that;
var click_num = 0;
var click_time;
var click_item;
Page({
/**
* 页面的初始数据
*/
data: {
ecMap: {
// 将 lazyLoad 设为 true 后，需要手动初始化图表
lazyLoad: true
},
},
/**
* 分布地图
*/
chinaMap() {
this.ecComponent.init((canvas, width, height) => {
let myMap = echarts.init(canvas, null, {
width: width,
height: height
});
canvas.setChart(myMap);
echarts.registerMap('china', geoJson); // 绘制地图
const option = {
title: {
text: '寄生虫感染概率'
},
tooltip: {
trigger: 'item',
backgroundColor: "#FFF",
padding: [
10, // 上
11, // 右
8, // 下
10, // 左
],
extraCssText: 'box-shadow: 2px 2px 10px rgba(21, 126, 245, 0.35);',
textStyle: {
fontFamily: "'Microsoft YaHei', Arial, 'Avenir', Helvetica, sans-serif",
color: '#005dff',
fontSize: 12,
},
formatter: `{b} : 感染率:{c}`
},
geo: [{
// 地理坐标系组件
map: "china",
roam: true, //支持拖拽缩放
scaleLimit: {
//滚轮缩放的极限控制
min: 1, //缩放最小大小
max: 6, //缩放最大大小
},
aspectScale: 0.8, // 比例
layoutCenter: ["50%", "30%"], // position位置
layoutSize: 370, // 地图大小，保证了不超过 370x370 的区域
label: {
// 图形上的文本标签
normal: {
show: true,
textStyle: {
color: "rgba(0, 0, 0, 0.9)",
fontSize: '8'
}
},
emphasis: { // 高亮时样式
color: "#333"
}
},
itemStyle: {
// 图形上的地图区域
normal: {
borderColor: "rgba(0,0,0,0.2)",
areaColor: "#005dff"
}
}
}],
visualMap: {
min: 0,
max: 0.1,
precision: 4,
text: ['High', 'Low'],
realtime: false,
calculable: true,
inRange: {
color: ['lightskyblue', 'yellow', 'orangered']
}
},
series: [{
type: 'map',
mapType: 'china',
geoIndex: 0,
roam: false, // 鼠标是否可以缩放
label: {
normal: {
show: true
},
emphasis: {
show: true
}
},
data: this.getRandomData(geoJson)
}]
};
myMap.on('click', function (params) {
// wx.navigateTo({
// url: '../mapSub/mapSub?name=' + params.data.name,
// })
// todo 手写双击事件
click_num += 1;
if (click_item == params.data.name & click_num >= 2 & Date.parse(new Date()) - click_time >= 500) {
wx.navigateTo({
url: '../mapSub/mapSub?name=' + params.data.name,
})
click_num = 0;
} else {
click_item = params.data.name;
click_time = Date.parse(new Date())
}
})
myMap.setOption(option);
return myMap
})
},
getRandomData(geoJson) {
var data = []
for (let i = 0; i < geoJson.features.length; i++) {
var itemMap = {}
itemMap.name = geoJson.features[i].properties.name
itemMap.value = randomData()
data.push(itemMap)
};
return data;
},
/**
* 生命周期函数--监听页面加载
*/
onLoad(options) {
this.ecComponent = this.selectComponent('#mychart-dom-map');
this.chinaMap();
that = this;
},
/**
* 生命周期函数--监听页面初次渲染完成
*/
onReady() {
},
/**
* 生命周期函数--监听页面显示
*/
onShow() {
},
/**
* 生命周期函数--监听页面隐藏
*/
onHide() {
},
/**
* 生命周期函数--监听页面卸载
*/
onUnload() {
},
/**
* 页面相关事件处理函数--监听用户下拉动作
*/
onPullDownRefresh() {
},
/**
* 页面上拉触底事件的处理函数
*/
onReachBottom() {
},
/**
* 用户点击右上角分享
*/
onShareAppMessage() {
}
})
/**
* 生成1以内的随机数
*/
function randomData() {
return Math.round(Math.random() * 0.1 * 10000) / 10000;
}
代码过长，自行下载。其中需要了解的重点有三部分。

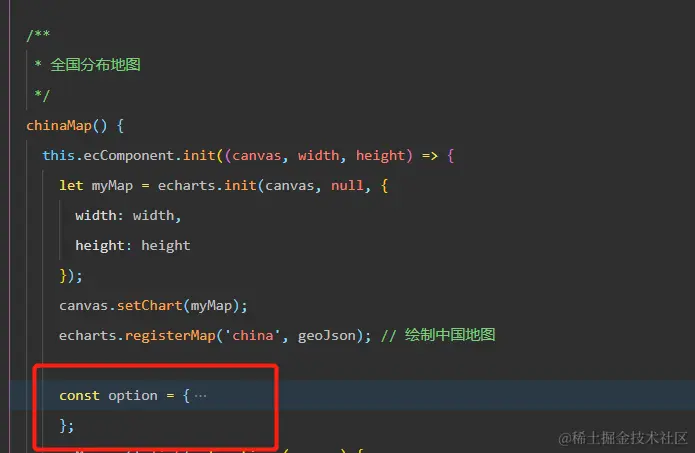

3.1. chinaMap函数配置option
这个option控制了图像的各个属性。配置详情请自行查看option配置官方文档。
3.2. 子区域随机取值函数
getRandomData(geoJson) {
var data = []
for (let i = 0; i < geoJson.features.length; i++) {
var itemMap = {}
itemMap.name = geoJson.features[i].properties.name
itemMap.value = randomData()
data.push(itemMap)
};
return data;
},
因为我这里实现的是一个类似热力图的逻辑，所以需要赋初始化值，要增加一个对各个子子区域随机赋值的逻辑。

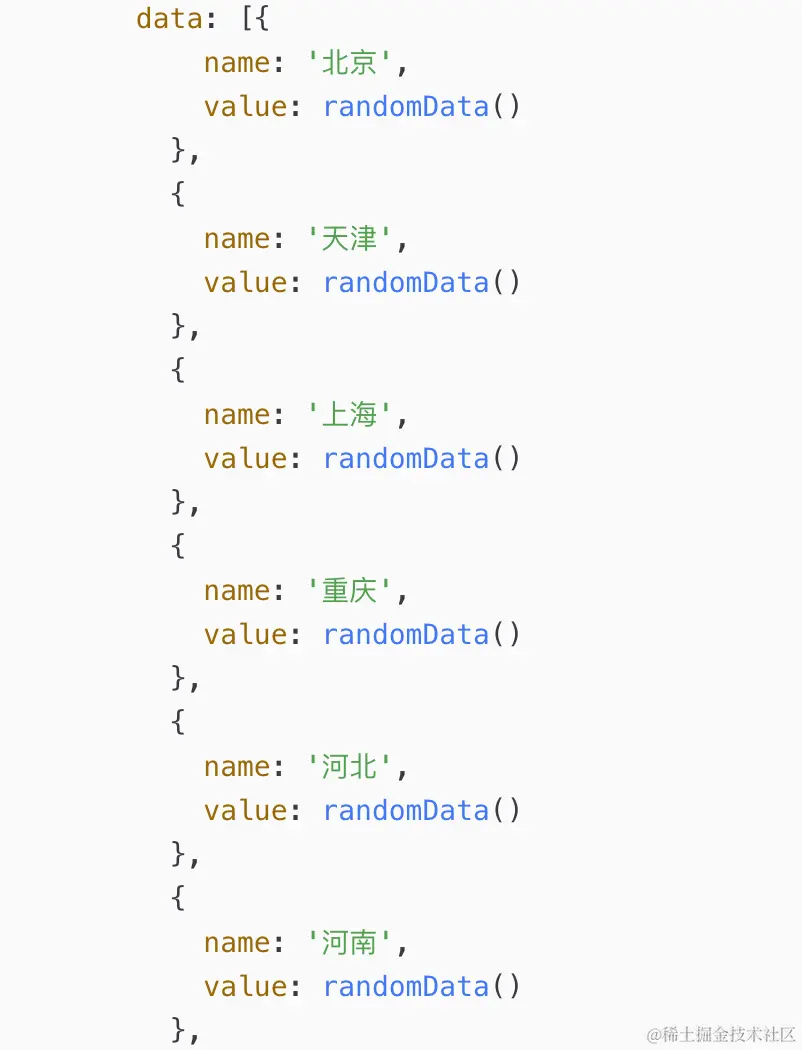

网上很多资料都是手动一个个敲，类似下图。如果这样实现全国地图还好，毕竟可以直接copy，但是如果需要实现各个省份地图的话这样赋值就太繁琐了，明显不合理。
所以我就针对所有的地图逻辑写了一个随机赋值的逻辑，对所有的省市地图均适用。
3.3. 单击实现双击逻辑
不知道各位，在微信小程序使用echarts时那个双击事件时有没有出现这个bug，我在实现时，单击事件click测试没问题，但是双击事件dblclick测试怎么也不好用。
单击事件直接跳转到省份地图，就把我的tooltip给废掉了，所以这个跳转必须是双击事件。于是就自己自己通过单击事件实现了一个双击事件模拟跳转的逻辑。
var click_num = 0;
var click_time;
var click_item;
chinaMap() {
// ……………………
myMap.on('click', function (params) {
click_num += 1;
if (click_item == params.data.name & click_num >= 2 & Date.parse(new Date()) - click_time >= 500) {
wx.navigateTo({
url: '../mapSub/mapSub?name=' + params.data.name,
})
click_num = 0;
} else {
click_item = params.data.name;
click_time = Date.parse(new Date())
}
})
}
实现逻辑也比较简单，但是也费了我半个钟头才把这个逻辑理顺。以上双击事件模拟确认好使，可放心使用。
